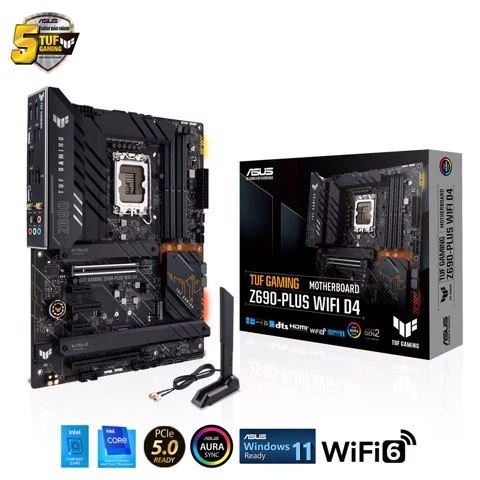

Bo Mạch Chủ Asus Tuf Gaming Z690-plus Wifi Ddr4

CPU

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12

• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0

Chipset

Intel® Z690 Chipset

Bộ nhớ

• 4 x DIMM, Tối đa 128GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC)/ 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/22133 Không phải ECC, Bộ nhớ không đệm

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

• OptiMem II

Đồ họa tích hợp

• 1 x DisplayPort

• 1 x cổng HDMI®

Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 12

• 1 x khe cắm PCIe 5.0 x16

Bộ chip Intel® Z690

• 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)

• 1 x khe cắm PCIe 3.0 x4

• 2 x khe cắm PCIe 3.0 x1

Lưu trữ

Hỗ trợ 4 khe cắm x M.2 và 4 x cổng SATA 6gb / s

Bộ xử lý thế hệ thứ 12 của Intel®

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
  - Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4

Bộ chip Intel® Z690

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

• Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

• Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

• 4 x cổng SATA 6Gb / s

Ethernet

1 x Intel® 2.5Gb Ethernet
TUF LANGuard

Wireless & Bluetooth

Intel® Wifi 6

• 2x2 Wi-Fi 6 (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5GHz
• Bluetooth v5.2

USB

USB phía sau: Tổng số 8 cổng

• 1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

• 2 x cổng USB 3.2 Gen 2 (2 x Type-A)

• 5 x cổng USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)

USB phía trước: Tổng số 7 cổng

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

Âm thanh vòm Realtek 7.1 CODEC Âm thanh độ nét cao

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước

• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

• Che chắn âm thanh

• Cổng ra S / PDIF quang phía sau

• Tụ âm thanh cao cấp

• Các lớp PCB âm thanh chuyên dụng

• Bìa âm thanh

Cổng I / O mặt sau

• 1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

• 2 x cổng USB 3.2 Gen 2 (2 x Type-A)

• 5 x cổng USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)

• 1 x DisplayPort

• 1 x cổng HDMI®

• 1 x Mô-đun Wi-Fi

• 1 x cổng Ethernet Intel® 2.5Gb

• 5 x giắc cắm âm thanh

• 1 x cổng ra quang học S / PDIF

Đầu nối I / O Intrernal

Liên quan đến Quạt và Làm mát

• Đầu cắm quạt CPU 1 x 4 chân

• 1 x đầu cắm Quạt OPT CPU 4 chân

• Đầu cắm bơm AIO 1 x 4 chân

• 4 x 4 đầu cắm Chassis Fan

Liên quan đến quyền lực

• 1 x đầu nối Nguồn chính 24 chân

• Đầu nối nguồn 1 x 8 chân + 12V

• 1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

• 4 x khe cắm M.2 (Phím M)

• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x tiêu đề Gen 2 có thể định địa chỉ

• 1 x đầu cắm AURA RGB

• 1 x Xóa tiêu đề CMOS

• 1 x tiêu đề Cổng COM

• 1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung

• 1 x đầu cắm Thunderbolt ™

Các tính năng đặc biệt

BẢO VỆ TUF của ASUS

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

• Bảo vệ quá dòng DRAM nâng cao

• Bảo vệ ESD

• TUF LANGuard

• Bảo vệ quá áp

• Két sắt

• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch

• Q-DIMM

• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2

• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Bộ bảo vệ đòn bẩy ổ cắm CPU

• ProCool

• Tấm chắn I / O gắn sẵn

• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm AURA RGB

• Tiêu đề Gen 2 có thể định địa chỉ

Các tính năng phần mềm

Phần mềm độc quyền của ASUS

Armoury Crate

• AURA Creator

• Đồng bộ hóa AURA

• Quạt Xpert 4

• Chống ồn AI hai chiều

AI Suite 3

• Hiệu suất và Tiện ích tiết kiệm điện

TurboV EVO

EPU

DIGI + VRM

TUF GAMING CPU-Z

Xử lý âm thanh DTS

MyAsus

Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)

WinRAR

UEFI BIOS

ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• Chế độ ASUS UEFI BIOS EZ

BIOS

192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS

Phụ kiện đi kèm

Cáp

• 2 x cáp SATA 6Gb / s

Điều khoản khác

• 1 x ăng-ten di chuyển Wi-Fi của ASUS

• 2 x Gói cao su M.2

• 1 x gói vít SSD M.2

• 1 x hình dán TUF GAMING

Phương tiện cài đặt

• 1 x hỗ trợ DVD

• Tài liệu

• 1 x thẻ chứng nhận TUF

• 1 x Hướng dẫn sử dụng

Yếu tố hình thức

ATX
30,5cm x 24,4cm
