4K HDMI Switch KVM 4 Port Switcher USB – Hỗ trợ PiKVM và BLIKVM
4K HDMI KVM Switch 4 Port USB là bộ chuyển đổi giúp một màn hình, một bộ bàn phím và chuột có thể điều khiển luân phiên tối đa bốn máy tính. Thiết bị tập trung cả đường hình ảnh HDMI và đường USB vào một hệ thống duy nhất, phù hợp cho bàn kỹ thuật, phòng máy, homelab, hệ thống server và các vị trí phải thao tác thường xuyên trên nhiều PC nhưng không muốn bố trí riêng màn hình cùng thiết bị ngoại vi cho từng máy.
Dòng KVM này đặc biệt đáng chú ý nhờ khả năng tích hợp với PiKVM và BliKVM, cho phép mở rộng một thiết bị KVM-over-IP từ một host thành tối đa bốn host trong cấu hình phù hợp. Phần HDMI hỗ trợ độ phân giải lên đến 4K 60Hz, trong khi USB switching sử dụng USB 2.0 cho bàn phím, chuột và các thiết bị USB tương thích.
KVM Switch giải quyết bài toán điều khiển nhiều máy tính tại cùng một vị trí.
Thay vì sử dụng:
người dùng có thể dùng:
Mỗi máy tính kết nối HDMI và USB về KVM, sau đó người dùng chọn máy cần điều khiển.
Khi chuyển sang port khác, cả hình ảnh và thiết bị USB sẽ được chuyển sang máy tương ứng.
Cấu hình cơ bản gồm:
PC 1 HDMI → Input 1
PC 2 HDMI → Input 2
PC 3 HDMI → Input 3
PC 4 HDMI → Input 4
Sau đó:
HDMI OUT → Monitor hoặc PiKVM/BliKVM
KVM chỉ xuất hình ảnh từ một host được chọn tại một thời điểm.
Đây không phải HDMI multiviewer hiển thị đồng thời bốn máy trên cùng màn hình.
Dòng XH-HK4401/BliSwitch v1 tương ứng hỗ trợ tín hiệu HDMI lên đến:
4096 × 2160 @ 60Hz
Do đó có thể sử dụng với màn hình 4K trong điều kiện toàn bộ đường tín hiệu phù hợp.
Để đạt 4K 60Hz cần kiểm tra:
Một thành phần chỉ hỗ trợ 4K 30Hz có thể làm toàn hệ thống giảm xuống 30Hz.
Cần phân biệt hai khái niệm:
Switch có thể xử lý đầu vào lên tới 4K 60Hz.
Khả năng hiển thị từ xa phụ thuộc riêng vào:
Vì vậy không nên hiểu thông số 4K60 của switch là hệ thống PiKVM sẽ tự động stream 4K60 qua trình duyệt.
Phần USB của dòng KVM này hoạt động theo chuẩn USB 2.0.
Điều này phù hợp với:
Không nên xem đây là USB 3.0 KVM chỉ vì máy tính hiện đại có cổng USB 3.x.
USB 2.0 có băng thông lý thuyết tối đa 480Mbps.
Nếu kết nối SSD USB 10Gbps qua KVM USB 2.0, tốc độ sẽ bị giới hạn rất mạnh.
Vì vậy với các thiết bị như:
nên kết nối trực tiếp với máy tính hoặc sử dụng KVM có USB 3.x phù hợp.
USB trên sản phẩm này tập trung chủ yếu vào keyboard, mouse và KVM control.
KVM 4 port này có thể được kết hợp với PiKVM để một PiKVM quản lý nhiều máy tính.
Mô hình có thể là:
4 Host → KVM Switch → PiKVM → Network
PiKVM nhận:
Nhờ đó người dùng có thể thay đổi máy tính đang quản lý từ giao diện PiKVM mà không cần đứng tại switch.
Với dòng XH-HK4401, PiKVM cần có USB host phù hợp để điều khiển switch.
Các cấu hình thường phù hợp gồm:
PiKVM V4 Mini không phù hợp với phương án điều khiển USB của switch này do thiết kế không có USB host dành cho loại switch tương ứng.
Vì vậy trước khi mua để nâng cấp PiKVM cần xác định chính xác phiên bản phần cứng đang sử dụng.
Dòng BliSwitch v1 được thiết kế để tích hợp với BliKVM.
Trong cấu hình phù hợp, người dùng có thể:
trực tiếp từ giao diện KVM-over-IP thay vì nhấn nút vật lý.
Điều này phù hợp với:
Hai thiết bị có chức năng khác nhau.
Chọn máy tính nào đang được kết nối với keyboard, mouse và HDMI.
Đưa hình ảnh và quyền điều khiển máy tính lên mạng để người dùng truy cập từ xa.
Khi kết hợp hai hệ thống:
KVM Switch mở rộng số host
PiKVM/BliKVM cung cấp remote access
Switch một mình không tự tạo chức năng điều khiển từ xa qua Internet.
Người dùng không bắt buộc phải có PiKVM hoặc BliKVM.
Thiết bị vẫn có thể hoạt động như một KVM desktop thông thường:
4 PC → KVM → Monitor + Keyboard + Mouse
Sau đó chuyển máy bằng:
PiKVM/BliKVM chỉ cần thiết khi muốn mở rộng sang quản trị từ xa.

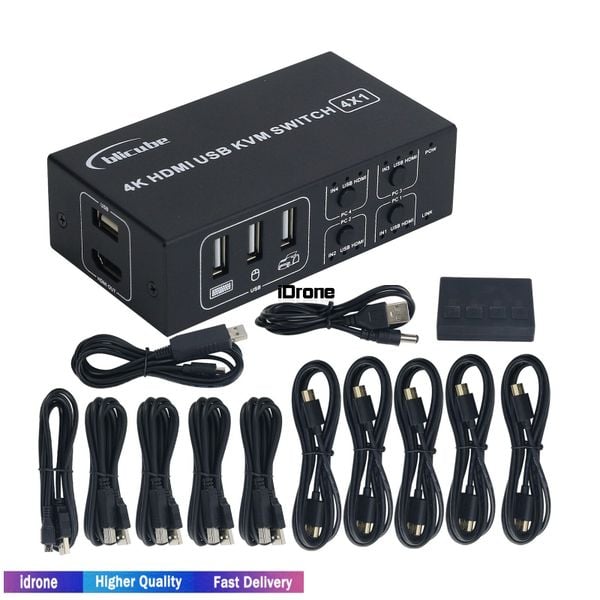

Một số phiên bản XH-HK4401/BliSwitch đi kèm bộ điều khiển nhỏ có bốn nút.
Người dùng có thể đặt controller ở vị trí thuận tiện trên bàn, trong khi thân KVM và dây HDMI được giấu phía sau.
Mỗi nút tương ứng:
Thiết kế này giúp giảm việc phải với tay ra phía sau bàn để chuyển máy.
Trên một số revision, cổng hình dạng Micro-USB được sử dụng cho bộ điều khiển KVM.
Không nên mặc định đây là một cổng Micro-USB data thông thường.
Việc đấu cáp hoặc thiết bị sai có thể khiến:
Nếu sử dụng tích hợp PiKVM, nên làm đúng sơ đồ của revision đang có.
Trong cấu hình thông thường, switch có thể nhận đủ nguồn từ các kết nối USB của máy tính.
Do đó thiết bị có thể hoạt động mà không cần adapter riêng trong nhiều trường hợp.
Tuy nhiên nếu:
có thể cần cấp nguồn phụ.
Dòng BliSwitch v1 tương ứng hỗ trợ nguồn ngoài 5V khi nguồn từ USB host không đủ.
Một số bộ sản phẩm chỉ có dây cấp nguồn USB mà không kèm adapter.
Khi bổ sung adapter cần sử dụng:
Không nên dùng adapter có điện áp cao hơn chỉ vì đầu cắm tương thích vật lý.
Mặc dù có bốn input, switch không cho một keyboard/mouse điều khiển cả bốn máy cùng lúc.
Chỉ host đang được chọn sẽ nhận:
Khi đổi port, các thiết bị USB sẽ disconnect khỏi máy cũ rồi được nhận bởi máy mới.
Đây là hành vi bình thường của KVM switch.
Khi chuyển từ PC1 sang PC2, hệ điều hành của PC2 có thể phát hiện:
Một khoảng delay nhỏ trước khi bàn phím hoặc chuột hoạt động là có thể xảy ra.
Thời gian phụ thuộc vào:
Một lợi thế của KVM phần cứng là keyboard/mouse có thể được sử dụng từ trước khi hệ điều hành khởi động.
Nhờ đó kỹ thuật viên có thể:
Đây là lý do KVM đặc biệt hữu ích trong phòng máy và môi trường kỹ thuật.
Các công cụ remote desktop như:
thường phụ thuộc vào hệ điều hành.
PiKVM/BliKVM hoạt động ở cấp HDMI và USB nên có thể truy cập khi:
Kết hợp với switch 4 port giúp mở rộng khả năng này sang nhiều host.
HDMI KVM cần quản lý EDID giữa màn hình, switch và GPU.
Trong một số cấu hình, sau khi chuyển port có thể xảy ra:
Điều này phụ thuộc vào cách switch giữ hoặc truyền EDID.
Nếu hệ thống cần độ ổn định EDID cao, nên thử thực tế với GPU và màn hình đang sử dụng.
Nếu host có hình khi cắm trực tiếp màn hình nhưng mất hình qua PiKVM/KVM, cần kiểm tra:
Một số cấu hình PiKVM với HDMI-CSI bridge có thể nhạy với thứ tự cắm hoặc thời điểm host khởi động.
Có thể thử:
4K60 yêu cầu băng thông cao hơn 1080p.
Nếu sử dụng cáp kém hoặc quá dài có thể xuất hiện:
Khi troubleshooting nên thử cáp HDMI ngắn và ổn định trước.
Một bàn kỹ thuật có thể cần kiểm tra liên tục nhiều máy:
KVM giúp kỹ thuật viên giữ một bộ:
và chỉ chuyển port khi cần.
Điều này giảm đáng kể số lượng dây và phụ kiện trên bàn.
Người xây dựng homelab thường có nhiều:
Nhiều thiết bị không cần màn hình riêng sau khi cài đặt nhưng đôi lúc vẫn cần console vật lý để xử lý sự cố.
KVM 4 port kết hợp PiKVM/BliKVM là giải pháp phù hợp cho tình huống này.
Trong hệ thống có vài server, KVM có thể giảm:
Khi bổ sung KVM-over-IP, kỹ thuật viên còn có thể truy cập console từ xa.
Tuy nhiên, với hệ thống doanh nghiệp lớn cần cân nhắc thêm:
KVM Switch và Ethernet Switch hoàn toàn khác nhau.
KVM xử lý:
Ethernet Switch xử lý:
Thiết bị này không mở rộng cổng LAN và không thay thế switch mạng.
HDMI Splitter thường có:
1 Input → nhiều Output
KVM này có:
4 Input → 1 Output
Do đó chức năng hoàn toàn khác nhau.
KVM chọn một máy để hiển thị; không nhân bản một nguồn hình ảnh sang bốn màn hình.
Thiết bị cũng không mặc định hỗ trợ hiển thị 4 cửa sổ đồng thời trên một màn hình.
Nếu cần:
cần thiết bị HDMI multiviewer chuyên dụng.
KVM tập trung vào switching, không phải compositing video.
Trong quá trình sử dụng có thể gặp:
Cần kiểm tra riêng đường HDMI, USB và control trước khi xác định bo KVM bị lỗi.
Nếu ba port hoạt động nhưng một port không có HDMI, nên đổi chéo:
Nếu lỗi luôn nằm ở cùng Input, cần kiểm tra port HDMI đó.
Nếu lỗi đi theo cáp hoặc máy tính, switch có thể vẫn bình thường.
Nếu HDMI bình thường nhưng USB không nhận, cần kiểm tra:
Mỗi host cần có cả đường HDMI và USB nếu muốn vừa hiển thị vừa điều khiển.
Chỉ cắm HDMI sẽ không truyền keyboard/mouse sang host.
Nếu keyboard/mouse đã chuyển sang máy mới nhưng màn hình vẫn đen, tập trung kiểm tra đường HDMI:
Có thể thử giảm tạm xuống 1080p60 để xác định vấn đề có liên quan đến băng thông 4K hay không.
Nếu chỉ chọn được 4K30, cần kiểm tra:
Nếu dùng chung với KVM-over-IP, capture device có thể trở thành giới hạn của hệ thống.
Hiện tượng này thường liên quan đến signal integrity.
Nên thử:
Nếu 1080p60 ổn định nhưng 4K60 liên tục chớp, cần kiểm tra đường HDMI trước khi đánh giá phần USB/KVM.
Một số KVM có cơ chế hotkey riêng.
Trong môi trường PiKVM, HID emulation có thể không tương tác với hotkey giống bàn phím vật lý trong mọi revision.
Nếu mục tiêu là điều khiển port từ xa, nên ưu tiên control interface của switch thay vì phụ thuộc hoàn toàn vào tổ hợp phím.
Nếu PiKVM vẫn điều khiển được host nhưng không thể chuyển port KVM, cần kiểm tra:
Với XH-HK4401, việc tích hợp không chỉ đơn giản là cắm HDMI và USB HID như KVM desktop.
Cần có đường control dành cho việc chọn channel.
Đây có thể là giới hạn phần cứng chứ không phải KVM bị lỗi.
PiKVM V4 Mini không có USB host phù hợp cho phương án điều khiển XH-HK4401.
Nếu người dùng cần multiport với V4 Mini, nên kiểm tra giải pháp KVM hỗ trợ điều khiển qua LAN hoặc nền tảng khác tương thích.
Không nên mua switch chỉ dựa trên cụm từ “supports PiKVM” mà không kiểm tra model PiKVM.
Nếu phần HDMI/USB hoạt động nhưng giao diện BliKVM không có điều khiển switch, cần kiểm tra:
Ở một số phiên bản, cần kết nối và cấp nguồn cho switch trước khi khởi động dịch vụ BliKVM để thiết bị control được nhận đúng.
Nếu nút trên thân KVM hoạt động nhưng remote controller không hoạt động, kiểm tra:
Không nên cắm controller vào một cổng có hình dạng giống Micro-USB khác nếu chưa xác định đúng chức năng.
Nguyên nhân có thể gồm:
Có thể thử chỉ cắm keyboard và mouse cơ bản.
Nếu hệ thống ổn định khi bỏ các USB khác, vấn đề có thể liên quan đến tải USB thay vì chip switching.
Nếu tất cả đèn đều tắt và không port nào hoạt động, cần kiểm tra:
Có thể thử nguồn 5V phù hợp khi nguồn lấy từ host không đủ.
Không sử dụng điện áp cao hơn quy định.
Điều này có thể liên quan đến EDID/hot-plug behavior.
Khi GPU nhận màn hình như vừa bị tháo, Windows có thể:
Đây không nhất thiết là hỏng KVM.
Nếu workflow yêu cầu EDID luôn được giữ, cần kiểm tra khả năng EDID emulation cụ thể của revision đang sử dụng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra 4K HDMI KVM Switch 4 Port USB hỗ trợ PiKVM/BliKVMkhi thiết bị mất hình, mất USB, không chuyển được kênh hoặc chỉ một số port hoạt động. Kỹ thuật viên có thể kiểm tra từng HDMI Input, HDMI Output, USB host, USB hub, nguồn 5V, controller và cáp kết nối để phân biệt lỗi của switch với lỗi từ máy tính hoặc màn hình.
Với hệ thống sử dụng PiKVM hoặc BliKVM, Viện Máy Tính có thể kiểm tra thêm sơ đồ kết nối, phiên bản KVM-over-IP, đường HDMI capture, USB HID và control interface. Trường hợp PiKVM vẫn điều khiển được một máy nhưng không chuyển được bốn host cần xác định giới hạn của phiên bản PiKVM và cấu hình control trước khi kết luận switch hỏng.
Viện Máy Tính hỗ trợ vệ sinh connector, kiểm tra HDMI/USB, nguồn, nút chuyển kênh, controller và các lỗi phần cứng có khả năng sửa chữa theo tình trạng thực tế. Với hệ thống nhiều host, từng máy được kiểm tra chéo theo cùng cáp và port để xác định chính xác vị trí phát sinh lỗi.
Sau khi KVM hoạt động ổn định, người dùng có thể tiếp tục được hỗ trợ khi gặp tình trạng 4K60 không ổn định, USB reconnect, PiKVM/BliKVM không chuyển channel hoặc cần bố trí lại hệ thống nhiều máy tính.
Khi cần kiểm tra KVM HDMI 4 Port, PiKVM, BliKVM, cổng HDMI hoặc USB switching, liên hệ Hotline/Zalo 0967891080 để Trung tâm bảo hành Viện Máy Tính hỗ trợ theo cấu hình hệ thống thực tế.
4K HDMI KVM Switch 4 Port USB là giải pháp giúp tối đa bốn máy tính sử dụng chung một đường HDMI, bàn phím và chuột. Dòng XH-HK4401/BliSwitch v1 tương ứng hỗ trợ HDMI lên đến 4096 × 2160 @ 60Hz và sử dụng USB 2.0 cho phần chuyển đổi thiết bị ngoại vi, phù hợp với server, homelab, bàn sửa chữa và hệ thống kiểm thử nhiều PC.
Khả năng kết hợp với PiKVM và BliKVM giúp mở rộng thiết bị thành giải pháp quản trị nhiều máy từ xa, nhưng cần kiểm tra đúng phiên bản phần cứng và phương thức điều khiển. Đặc biệt, không nên hiểu “hỗ trợ PiKVM” là tương thích với mọi model; các phiên bản thiếu USB host phù hợp như PiKVM V4 Mini không thể điều khiển dòng switch này theo phương thức USB control thông thường.
