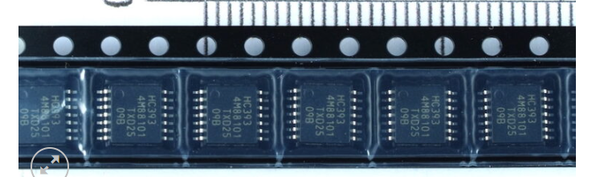

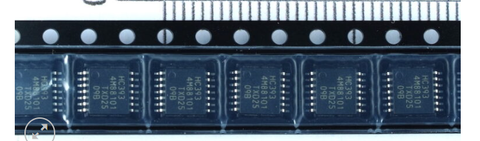

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện tích hợp (IC) logic cơ bản và hiệu suất cao của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một vi mạch logic không đồng bộ đa dụng và hiệu quả – IC 74HC393PW của NEXPERIA. Đây là một IC tích hợp hai bộ đếm nhị phân $4$ bit độc lập (Dual 4-bit Asynchronous Binary Counter), thuộc dòng logic 74HC (High-speed CMOS). Thiết bị nổi bật với tốc độ chuyển mạch cực nhanh, tiêu thụ điện năng thấp và đặc biệt là đóng gói TSSOP-14 siêu nhỏ gọn, lý tưởng cho các ứng dụng chia tần số, bộ định thời đơn giản, mạch tạo địa chỉ bộ nhớ và các hệ thống logic tuần tự yêu cầu kích thước mạch nhỏ gọn.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, trong nhiều hệ thống điện tử số, việc tạo ra các chuỗi xung chia tần số chính xác và các bộ đếm đơn giản là một yêu cầu cơ bản. IC 74HC393PW giải quyết nhu cầu này bằng cách cung cấp hai bộ đếm $4$ bit độc lập. Mỗi bộ đếm có thể đếm từ $0$ đến $15$ và tự động đặt lại về $0$. Khả năng chia tần số của bộ đếm $4$ bit đạt đến $2^4 = 16$ lần. Dòng $74HC$ đảm bảo rằng thao tác đếm và chia tần này được thực hiện với tốc độ cao, giúp nó dễ dàng xử lý các xung clock nhanh từ vi điều khiển hoặc các bộ tạo xung khác. Việc sử dụng đóng gói TSSOP-14 cũng tối ưu hóa cho các bo mạch PCB có mật độ cao, giảm thiểu không gian chiếm dụng.

Đặc điểm Kỹ thuật Dòng 74HC và Chức năng Đếm Nhị phân

74HC393PW được thiết kế để cung cấp hiệu suất đếm logic vượt trội:

• Chức năng Bộ đếm Kép IC tích hợp hai bộ đếm nhị phân $4$ bit độc lập trong một gói duy nhất. Điều này giúp tiết kiệm không gian và chi phí so với việc sử dụng hai IC đơn lẻ.

• Nguyên lý Đếm không đồng bộ (Asynchronous) Mỗi bộ đếm được kích hoạt bởi một xung clock (Clock input) và các đầu ra (Q0 đến Q3) thay đổi trạng thái theo kiểu bậc thang (ripple-carry), thích hợp cho các ứng dụng chia tần số. Khả năng chia tần đạt $\div 2$, $\div 4$, $\div 8$, $\div 16$ lần.

• Dòng Logic 74HC Thuộc dòng High-speed CMOS, 74HC393PW có tốc độ đếm và chuyển mạch cực nhanh, cho phép xử lý các xung clock có tần số cao. Đồng thời, nó duy trì tiêu thụ điện năng cực thấp ở trạng thái tĩnh, lý tưởng cho các thiết bị chạy pin.

• Chân Đặt lại Độc lập Mỗi bộ đếm có chân Master Reset (MR) riêng biệt. Chân này khi được kích hoạt sẽ đặt tất cả các đầu ra của bộ đếm về trạng thái $LOW$ (0), cho phép kiểm soát việc đếm một cách linh hoạt.

Hiệu suất Đầu ra và Đóng gói TSSOP-14

IC 74HC393PW được tối ưu hóa cho chất lượng logic và thiết kế PCB nhỏ gọn:

• Khả năng Nối tầng dễ dàng Các đầu ra của bộ đếm có thể được kết nối với đầu vào clock của bộ đếm khác (hoặc bộ đếm thứ hai trong cùng IC) để tạo ra các bộ đếm lớn hơn ($8$ bit, $12$ bit, $16$ bit), cho phép chia tần số lên đến $2^N$ lần.

• Khả năng xuất dòng lớn (High Output Drive Capability) Dòng $74HC$ có khả năng xuất dòng mạnh mẽ, cho phép IC điều khiển trực tiếp nhiều tải logic khác, đảm bảo tín hiệu đầu ra rõ ràng và mạnh mẽ.

• Đóng gói TSSOP-14 siêu nhỏ gọn Sử dụng kiểu đóng gói TSSOP-14 (Thin Shrink Small Outline Package 14-pin). Đây là một đóng gói cực kỳ nhỏ gọn, với độ rộng chân hẹp, giúp tiết kiệm không gian đáng kể trên bo mạch PCB, phù hợp tuyệt đối cho các sản phẩm yêu cầu kích thước siêu nhỏ.

• Miễn nhiễm nhiễu cao (High Noise Immunity) Đặc tính của dòng $74HC$ là có biên độ nhiễu lớn, giúp mạch hoạt động ổn định và đáng tin cậy ngay cả trong môi trường điện từ ồn ào.

Thông số Kỹ thuật Chi tiết và Ứng dụng Thực tế

Linh kiện này là nền tảng cho nhiều giải pháp điện tử số:

• Tần số hoạt động tối đa: Thường trên $50MHz$ ở $5V$ (tùy thuộc vào điều kiện tải)

• Điện áp cung cấp (VCC): $2V$ đến $6V$

• Dòng điện tĩnh cực thấp (Quiescent Current): Thấp

• Nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+125^\circ C$)

• Ứng dụng phổ biến Bộ chia tần số chính xác (Frequency Divider) Bộ định thời và tạo xung (Timing and Pulse Generation) Mạch tạo địa chỉ cho bộ nhớ Mạch logic tuần tự và điều khiển trạng thái (State Control)

Lý do IC 74HC393PW NEXPERIA là lựa chọn tốt và phù hợp nhất

IC 74HC393PW là giải pháp tối ưu cho các nhà thiết kế tìm kiếm hiệu suất đếm tốc độ cao và kích thước nhỏ gọn cho logic tuần tự:

• Tích hợp kép Hai bộ đếm $4$ bit độc lập trong một chip giúp tối đa hóa chức năng và giảm thiểu số lượng linh kiện trên PCB.

• Hiệu suất cao và ổn định Tốc độ đếm nhanh và tiêu thụ điện năng thấp của dòng $74HC$ đảm bảo hiệu suất và tuổi thọ pin cho thiết bị.

• Kích thước siêu nhỏ Đóng gói TSSOP-14 là lựa chọn hàng đầu cho các thiết kế mật độ cao, giúp tạo ra các sản phẩm nhỏ gọn hơn.

• Chất lượng NEXPERIA Được sản xuất bởi NEXPERIA, một thương hiệu hàng đầu về linh kiện Logic, đảm bảo chất lượng và sự ổn định về nguồn cung.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện tích hợp chính hãng NEXPERIA. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm IC 74HC393PW:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm 74HC393PW là hàng chính hãng NEXPERIA, đảm bảo các thông số về tốc độ và tính năng đếm hoạt động chính xác.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch nối tầng để mở rộng bộ đếm và tư vấn về cách sử dụng hiệu quả các đầu ra để chia tần số chính xác.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất hoạt động của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án thiết kế điện tử.

Lời kết và lời mời trải nghiệm

IC 74HC393PW NEXPERIA là công cụ nền tảng, không thể thiếu để xây dựng các mạch chia tần số và bộ đếm tốc độ cao, siêu nhỏ gọn.

Hãy trang bị ngay bộ đếm nhị phân vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
