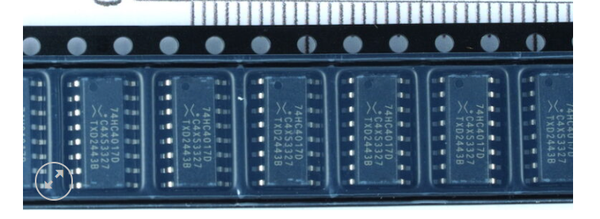

74HC4017D

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện tích hợp (IC) logic cơ bản và nâng cao chất lượng cao của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một vi mạch logic không đồng bộ đa dụng và cổ điển – IC 74HC4017D của NEXPERIA. Đây là một bộ đếm thập phân (Decade Counter) hay còn gọi là bộ chia tần số chia $10$, tích hợp chức năng giải mã $1$-of-$10$ (một trong mười). Thuộc dòng logic 74HC (High-speed CMOS), linh kiện này nổi bật với tốc độ hoạt động cao, tiêu thụ điện năng thấp và khả năng cung cấp $10$ đầu ra được giải mã theo trình tự, lý tưởng cho các ứng dụng điều khiển đèn LED tuần tự, bộ định thời đơn giản, bộ chia tần số và các hệ thống điều khiển trạng thái.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, trong nhiều ứng dụng điện tử truyền thống và hiện đại, việc tạo ra các trình tự thời gian chính xác hoặc các chuỗi điều khiển đơn giản là một yêu cầu cơ bản. IC 74HC4017D NEXPERIA là giải pháp lý tưởng để thực hiện chức năng này một cách đáng tin cậy và không cần lập trình phức tạp. Chỉ với một xung clock đầu vào, IC sẽ kích hoạt lần lượt $10$ đầu ra riêng biệt (Q0 đến Q9), tạo ra một chuỗi điều khiển tuần tự. Độ rộng đóng gói SOP-16 $3.9mm$ của NEXPERIA cũng tối ưu hóa cho các bo mạch PCB có mật độ cao, giúp tiết kiệm không gian và chi phí sản xuất.

Đặc điểm Kỹ thuật Dòng 74HC và Chức năng Đếm Giải mã

74HC4017D được thiết kế để cung cấp sự ổn định và tốc độ trong các ứng dụng logic:

• Chức năng Bộ đếm và Giải mã IC này hoạt động như một bộ đếm $5$-tầng Johnson (Johnson Counter), cung cấp $10$ đầu ra được giải mã riêng biệt (Q0 đến Q9). Mỗi xung clock dương (Clock Rising Edge) sẽ làm kích hoạt tuần tự đầu ra tiếp theo.

• Dòng Logic 74HC Thuộc dòng High-speed CMOS, 74HC4017D có tốc độ hoạt động cao hơn nhiều so với dòng $4000$ CMOS truyền thống, cho phép xử lý các xung clock có tần số lên đến hàng chục MHz. Đồng thời, nó duy trì tiêu thụ điện năng cực thấp ở trạng thái tĩnh.

• Điện áp cung cấp rộng Hoạt động linh hoạt với điện áp VCC rộng (thường từ $2V$ đến $6V$), tương thích với cả hệ thống $3.3V$ và $5V$, dễ dàng tích hợp với hầu hết các loại vi điều khiển và logic khác.

• Chân điều khiển Bộ đếm được điều khiển bởi chân Clock (CLP), chân Clock Inhibit (CIN) để dừng đếm, và chân Reset (RST) để đưa bộ đếm về trạng thái ban đầu (Q0 = High).

Hiệu suất Đầu ra và Đóng gói SOP-16

IC 74HC4017D được tối ưu hóa cho việc điều khiển trực tiếp các tải nhẹ và thiết kế PCB:

• $10$ Đầu ra được giải mã Các đầu ra (Q0 đến Q9) là tự giải mã, tức là chỉ có một đầu ra duy nhất được kích hoạt (HIGH) tại một thời điểm, loại bỏ nhu cầu sử dụng thêm IC giải mã ngoại vi, đơn giản hóa mạch.

• Chân Carry Out Tích hợp chân Carry Out (CO), phát ra một xung sau mỗi $10$ xung clock đầu vào. Chân này cho phép nối tầng (Cascading) nhiều IC $74HC4017D$ để tạo ra các bộ đếm $100$, $1000$ hoặc $N$ tầng.

• Khả năng xuất dòng lớn (Driving Capability) Dòng logic $74HC$ có khả năng xuất dòng mạnh mẽ, cho phép điều khiển trực tiếp các tải nhẹ như đèn LED hiển thị hoặc cổng logic khác.

• Đóng gói SOP-16 $3.9mm$ Sử dụng kiểu đóng gói SOP-16 (Small Outline Package) với độ rộng $3.9mm$, lý tưởng cho các thiết kế PCB có mật độ linh kiện cao, giúp tiết kiệm không gian trên bo mạch.

Thông số Kỹ thuật Chi tiết và Ứng dụng Thực tế

Linh kiện này là cốt lõi cho nhiều ứng dụng logic tuần tự:

• Tần số hoạt động tối đa: Thường trên $50MHz$ ở $5V$ (tùy thuộc vào điều kiện tải)

• Dòng điện tĩnh cực thấp (Quiescent Current): Thấp, đặc trưng của dòng HC

• Thời gian trễ lan truyền (Propagation Delay): Nhanh, thường dưới $20ns$

• Nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+125^\circ C$)

• Ứng dụng phổ biến Điều khiển đèn LED chạy tuần tự (LED Sequencer) Bộ định thời đơn giản (Simple Timer) Bộ chia tần số / Chuỗi xung (Pulse Divider) Mạch điều khiển trạng thái (State Controller)

Lý do IC 74HC4017D NEXPERIA là lựa chọn tốt và phù hợp nhất

IC 74HC4017D của NEXPERIA là giải pháp tối ưu cho các nhà thiết kế tìm kiếm sự kết hợp giữa tính kinh tế, hiệu suất cao và độ tin cậy trong mạch logic tuần tự:

• Đơn giản hóa thiết kế Bộ đếm tích hợp giải mã $1$-of-$10$, loại bỏ nhu cầu sử dụng thêm IC giải mã ngoại vi và đơn giản hóa việc điều khiển tuần tự.

• Tốc độ đáng tin cậy Tốc độ hoạt động cao của dòng $74HC$ đảm bảo IC có thể xử lý các xung clock tốc độ cao một cách chính xác.

• Chất lượng NEXPERIA Được sản xuất bởi NEXPERIA, đảm bảo chất lượng, độ tin cậy và sự ổn định về nguồn cung, là lựa chọn tin cậy cho sản xuất hàng loạt.

• Hiệu quả chi phí Là một IC logic cơ bản, nó cung cấp giải pháp điều khiển $10$ trạng thái với chi phí thấp hơn nhiều so với việc sử dụng vi điều khiển.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện tích hợp chính hãng NEXPERIA. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm IC 74HC4017D:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm 74HC4017D là hàng chính hãng NEXPERIA, đảm bảo các thông số về tốc độ và tính năng logic hoạt động chính xác.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch nối tầng (Cascading) để mở rộng bộ đếm và tư vấn về cách tích hợp IC này với các cổng logic khác.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất hoạt động của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án thiết kế điện tử.

Lời kết và lời mời trải nghiệm

IC 74HC4017D NEXPERIA là công cụ cơ bản nhưng mạnh mẽ, giúp Quý vị dễ dàng xây dựng các mạch điều khiển tuần tự và định thời chính xác.

Hãy trang bị ngay bộ đếm thập phân vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
