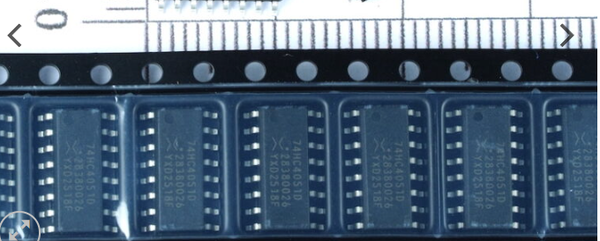

74HC4051D

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện tích hợp (IC) logic và analog chất lượng cao của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một vi mạch đa dụng và cực kỳ phổ biến – IC 74HC4051D của NEXPERIA. Đây là một bộ chuyển mạch tương tự 8 kênh (8-channel Analog Multiplexer/Demultiplexer - MUX/DEMUX) hiệu suất cao, thuộc dòng logic 74HC (High-speed CMOS). Thiết bị nổi bật với tốc độ chuyển mạch nhanh, điện trở bật kênh (ON-resistance) thấp và khả năng xử lý tín hiệu analog lưỡng cực, lý tưởng cho các ứng dụng thu thập dữ liệu, quét cảm biến, định tuyến tín hiệu và xử lý âm thanh.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, trong các hệ thống điện tử nhúng, việc quản lý nhiều tín hiệu analog từ các cảm biến khác nhau bằng một bộ chuyển đổi ADC (Analog-to-Digital Converter) duy nhất là nhu cầu thiết yếu. IC 74HC4051D NEXPERIA là giải pháp hoàn hảo để thực hiện chức năng này một cách hiệu quả và tiết kiệm chi phí. Với khả năng chọn một trong tám kênh đầu vào/đầu ra tương tự thông qua ba chân điều khiển kỹ thuật số (A0, A1, A2), linh kiện này giúp đơn giản hóa thiết kế mạch, giảm số lượng chân I/O cần thiết trên vi điều khiển, và tăng cường tính linh hoạt của hệ thống. Độ rộng đóng gói SOP-16 $3.9mm$ cũng tối ưu hóa cho các bo mạch PCB có mật độ cao.

Đặc điểm Kỹ thuật Dòng 74HC và Chức năng MUX/DEMUX

74HC4051D được thiết kế để cung cấp hiệu suất chuyển mạch analog đáng tin cậy:

• Chức năng MUX/DEMUX Bộ chuyển mạch tương tự $8$-to-$1$ hoặc $1$-to-$8$ kênh. IC này cho phép kết nối một trong $8$ đầu vào/đầu ra tương tự ($Y0$ đến $Y7$) với một đầu ra/đầu vào chung ($Z$).

• Dòng Logic 74HC Thuộc dòng High-speed CMOS, 74HC4051D cung cấp tốc độ chuyển mạch nhanh và tiêu thụ điện năng thấp khi hoạt động ở trạng thái tĩnh, tương thích với hầu hết các vi điều khiển $3.3V$ và $5V$.

• Điện áp cung cấp linh hoạt Điện áp cung cấp cho logic (VCC) có thể nằm trong phạm vi rộng (thường từ $2V$ đến $6V$). Điện áp cấp nguồn cho tín hiệu tương tự (VEE/VSS) cho phép xử lý tín hiệu analog lưỡng cực (bipolar) từ $0V$ đến $\pm 5V$.

• Điều khiển kỹ thuật số Điều khiển chọn kênh được thực hiện thông qua 3 chân địa chỉ (Select A0, A1, A2), chỉ cần $3$ chân I/O để quản lý $8$ kênh analog.

Hiệu suất Tín hiệu Analog và Đóng gói SOP-16

IC 74HC4051D được tối ưu hóa cho chất lượng tín hiệu analog và thiết kế PCB:

• Điện trở bật kênh thấp (Low ON-resistance Ron) Điện trở nội bộ của kênh đang được chọn là rất thấp (thường dưới $100\ \Omega$ ở $5V$), đảm bảo tổn thất tín hiệu tối thiểu và duy trì độ chính xác của tín hiệu analog.

• Khả năng xử lý tín hiệu lưỡng cực Hỗ trợ cấp nguồn VEE cho phép chuyển mạch các tín hiệu analog có giá trị âm (ví dụ: tín hiệu audio), làm tăng tính đa dụng của IC.

• Nhiễu xuyên kênh thấp (Low Crosstalk) Đảm bảo tín hiệu analog từ một kênh không bị rò rỉ hoặc gây nhiễu sang các kênh lân cận khác, giữ cho chất lượng tín hiệu luôn sạch.

• Đóng gói SOP-16 $3.9mm$ Sử dụng kiểu đóng gói SOP-16 (Small Outline Package) với độ rộng $3.9mm$, lý tưởng cho các thiết kế PCB có mật độ linh kiện cao, giúp tiết kiệm không gian trên bo mạch.

• Chân Enable (E) Tích hợp chân Enable (E) cho phép tắt tất cả các kênh, đưa đầu ra chung vào trạng thái trở kháng cao, tiện lợi cho việc mở rộng hệ thống (Cascading) hoặc tiết kiệm điện năng.

Thông số Kỹ thuật Chi tiết và Ứng dụng Thực tế

Linh kiện này là nền tảng cho nhiều giải pháp đo lường và giao tiếp:

• Dòng điện tĩnh cực thấp (Quiescent Current): Thấp, đặc trưng của dòng HC

• Tốc độ hoạt động (Switching Speed): Nhanh, phù hợp với các tín hiệu tần số trung bình

• Nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+125^\circ C$)

• Ứng dụng phổ biến Thu thập dữ liệu đa kênh (Multi-channel Data Acquisition) Quét đầu dò/Cảm biến (Sensor Scanning) Định tuyến tín hiệu Audio/Video Quản lý I/O mở rộng (Logic MUX/DEMUX)

Lý do IC 74HC4051D NEXPERIA là lựa chọn tốt và phù hợp nhất

IC 74HC4051D của NEXPERIA là giải pháp tối ưu cho các nhà thiết kế tìm kiếm sự cân bằng giữa hiệu suất analog và tính tiện dụng của logic CMOS:

• Hiệu suất Analog cao Điện trở Ron thấp và nhiễu xuyên kênh thấp đảm bảo chất lượng và độ chính xác của tín hiệu analog được giữ nguyên.

• Tiết kiệm Tài nguyên vi điều khiển Chỉ cần 3 chân I/O để quản lý 8 kênh analog, giúp giải phóng các chân I/O quý giá trên vi điều khiển.

• Chất lượng NEXPERIA Được sản xuất bởi NEXPERIA, một thương hiệu hàng đầu về linh kiện Logic, đảm bảo chất lượng, độ tin cậy và sự ổn định về nguồn cung.

• Thiết kế Tối ưu PCB Đóng gói SOP-16 $3.9mm$ nhỏ gọn, lý tưởng cho các thiết bị di động và IoT yêu cầu kích thước nhỏ.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện tích hợp chính hãng NEXPERIA. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm IC 74HC4051D:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm 74HC4051D là hàng chính hãng NEXPERIA, đảm bảo các thông số về Ron và tốc độ chuyển mạch đạt chuẩn nhà sản xuất.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch analog, tư vấn cấp nguồn cho tín hiệu lưỡng cực (VEE) và tối ưu hóa việc quét kênh bằng vi điều khiển.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất hoạt động của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án thiết kế điện tử.

Lời kết và lời mời trải nghiệm

IC 74HC4051D NEXPERIA là công cụ không thể thiếu để quản lý và định tuyến tín hiệu analog một cách hiệu quả và chính xác.

Hãy trang bị ngay bộ chuyển mạch $8$ kênh vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
