74HCT125PW

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện tích hợp (IC) logic giao tiếp và bus hiệu suất cao của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một vi mạch logic cực kỳ quan trọng trong việc quản lý và đệm tín hiệu bus – IC 74HCT125PW của NEXPERIA. Đây là một IC tích hợp bốn bộ đệm/trình điều khiển độc lập (Quad Buffer/Driver), với đặc điểm nổi bật là ngõ ra $3$-trạng thái (3-State Outputs). Thuộc dòng logic 74HCT (High-speed CMOS, TTL-compatible), thiết bị này kết hợp tốc độ chuyển mạch nhanh của CMOS với khả năng tương thích điện áp đầu vào TTL, lý tưởng cho việc giao tiếp giữa các hệ thống logic khác nhau, đệm tín hiệu clock/data, và đặc biệt là điều khiển bus dữ liệu trong các hệ thống vi xử lý, bộ nhớ và các thiết bị ngoại vi.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, trong các hệ thống bus, việc kiểm soát thời gian và dòng điện của tín hiệu là tối quan trọng để tránh xung đột dữ liệu và đảm bảo tính toàn vẹn của tín hiệu. IC 74HCT125PW giải quyết nhu cầu này một cách hoàn hảo. Bốn bộ đệm độc lập của nó giúp tăng cường khả năng truyền dòng (Driving Capability) của tín hiệu, trong khi ngõ ra $3$-trạng thái (cao, thấp, trở kháng cao) cho phép cô lập tín hiệu khỏi bus khi không cần thiết, ngăn ngừa các xung đột vật lý trên bus dữ liệu. Dòng $74HCT$ đảm bảo rằng các ngõ vào của IC có thể hoạt động chính xác với mức logic $TTL$ ($3.3V$ hoặc $5V$), tạo nên sự linh hoạt khi giao tiếp với các thế hệ chip khác nhau. Đóng gói TSSOP-14 siêu nhỏ gọn cũng giúp tiết kiệm không gian trên bo mạch.

Đặc điểm Kỹ thuật Dòng 74HCT và Chức năng $3$-Trạng thái

74HCT125PW được thiết kế để cung cấp hiệu suất giao tiếp bus vượt trội:

• Chức năng Bộ đệm $4$ Cổng IC tích hợp bốn bộ đệm độc lập, mỗi bộ đệm được điều khiển bởi một chân Enable (OE) riêng biệt. Bộ đệm này giúp cách ly và tăng cường dòng cho tín hiệu logic đầu vào.

• Ngõ ra $3$-Trạng thái Tính năng then chốt cho các ứng dụng bus. Khi chân Output Enable (OE) được kích hoạt, ngõ ra sẽ phản ánh tín hiệu đầu vào. Khi chân OE bị vô hiệu hóa, ngõ ra sẽ chuyển sang trạng thái trở kháng cao (High-impedance), cho phép nhiều thiết bị chia sẻ cùng một bus mà không gây xung đột điện.

• Dòng Logic 74HCT Thuộc dòng High-speed CMOS với đầu vào tương thích TTL. Điều này có nghĩa là IC hoạt động ở tốc độ cao và tiêu thụ điện năng thấp như CMOS, nhưng vẫn có thể nhận tín hiệu từ các thiết bị logic TTL/LVTTL cũ hơn một cách đáng tin cậy.

• Tương thích Điện áp Hoạt động ở dải điện áp cung cấp VCC rộng (thường $4.5V$ đến $5.5V$), đảm bảo tính tương thích và ổn định trong các hệ thống $5V$.

Hiệu suất Bus và Đóng gói TSSOP-14

IC 74HCT125PW được tối ưu hóa cho tốc độ và mật độ mạch cao:

• Tốc độ truyền trễ thấp (Low Propagation Delay) Tốc độ chuyển mạch nhanh là rất quan trọng để tránh làm chậm bus hệ thống. IC này có độ trễ lan truyền thấp (thường dưới $20ns$ ở $5V$), đảm bảo tín hiệu được đệm gần như tức thời.

• Khả năng truyền dòng cao (High Output Drive Capability) Khả năng cung cấp dòng điện đầu ra mạnh mẽ giúp IC điều khiển hiệu quả các bus dữ liệu có điện dung lớn hoặc các dây dẫn dài mà không bị suy giảm tín hiệu.

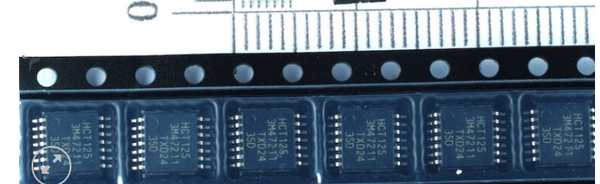

• Đóng gói TSSOP-14 siêu nhỏ gọn Sử dụng kiểu đóng gói TSSOP-14 (Thin Shrink Small Outline Package 14-pin). Đây là một đóng gói cực kỳ nhỏ gọn, giúp tiết kiệm không gian đáng kể trên bo mạch PCB, phù hợp tuyệt đối cho các sản phẩm yêu cầu kích thước siêu nhỏ.

• Miễn nhiễm nhiễu cao (High Noise Immunity) Dòng $74HCT$ có khả năng chống nhiễu tốt, giúp mạch hoạt động ổn định và đáng tin cậy trong môi trường điện từ ồn ào.

Thông số Kỹ thuật Chi tiết và Ứng dụng Thực tế

Linh kiện này là nền tảng cho nhiều giải pháp giao tiếp và bus:

• Tốc độ truyền trễ (Propagation Delay Time): Nhanh, thường dưới $20ns$

• Điện áp cung cấp (VCC): $4.5V$ đến $5.5V$ (đặc trưng HCT)

• Dòng điện tĩnh cực thấp (Quiescent Current): Thấp

• Nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+125^\circ C$)

• Ứng dụng phổ biến Đệm và tăng cường tín hiệu Clock Bus Dữ liệu và Bus Địa chỉ (Data Address Bus Buffering) Giao tiếp Logic hai chiều (Bi-directional Logic Interfacing) Mạch tách/gộp bus (Bus Isolators) Giao tiếp giữa $TTL$ và $CMOS$

Lý do IC 74HCT125PW NEXPERIA là lựa chọn tốt và phù hợp nhất

IC 74HCT125PW là giải pháp tối ưu cho các nhà thiết kế tìm kiếm hiệu suất đệm bus tốc độ cao, khả năng điều khiển bus và tương thích điện áp rộng:

• Quản lý Bus $3$-Trạng thái Ngõ ra $3$-trạng thái là tính năng thiết yếu để xây dựng các hệ thống bus chia sẻ, đảm bảo không xảy ra xung đột dữ liệu.

• Tương thích TTL Khả năng nhận tín hiệu đầu vào TTL giúp IC dễ dàng tích hợp vào các hệ thống cũ hoặc các thiết bị có mức logic TTL.

• Tốc độ cao và kích thước nhỏ Đóng gói TSSOP-14 siêu nhỏ gọn kết hợp với tốc độ $74HCT$ đáp ứng yêu cầu của các thiết kế hiện đại.

• Chất lượng NEXPERIA Được sản xuất bởi NEXPERIA, đảm bảo chất lượng và sự ổn định về nguồn cung.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện tích hợp chính hãng NEXPERIA. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm IC 74HCT125PW:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm 74HCT125PW là hàng chính hãng NEXPERIA, đảm bảo các thông số về tốc độ và tính năng $3$-trạng thái hoạt động chính xác.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch điều khiển chân Enable (OE) để tối ưu hóa việc quản lý bus và tư vấn tích hợp với các hệ thống logic TTL.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất hoạt động của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án thiết kế điện tử.

Lời kết và lời mời trải nghiệm

IC 74HCT125PW NEXPERIA là công cụ nền tảng, không thể thiếu để xây dựng các mạch giao tiếp bus dữ liệu ổn định, tốc độ cao và đáng tin cậy.

Hãy trang bị ngay bộ đệm $3$-trạng thái vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
