ACPL-333J

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện điện tử công suất và công nghệ cách ly hiệu năng cực cao của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một linh kiện then chốt, được thiết kế cho các ứng dụng công suất lớn nhất – Opto cách ly ACPL-333J HCPL-333J. Đây là một IC điều khiển cổng (Gate Driver) được cách ly quang học (Optocoupler), thiết kế chuyên dụng để điều khiển các thiết bị chuyển mạch công suất cực lớn như IGBT (Insulated Gate Bipolar Transistor) và MOSFET công suất (Power MOSFET). ACPL-333J nổi bật với dòng điện đỉnh đầu ra mạnh mẽ $2.5A$, tốc độ chuyển mạch siêu nhanh, và tính năng bảo vệ chống quá dòng Desaturation tích hợp, là giải pháp cốt lõi cho các bộ biến tần công suất cao, bộ truyền động động cơ công nghiệp nặng và các hệ thống chuyển đổi năng lượng quy mô lớn.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, đối với IGBT và MOSFET công suất cao, việc điều khiển cổng đòi hỏi một dòng điện đỉnh lớn (peak current) để sạc và xả điện dung cổng nhanh chóng, giảm thiểu tổn hao năng lượng và nguy cơ cháy hỏng. Opto cách ly ACPL-333J HCPL-333J đáp ứng vượt trội yêu cầu này. Với khả năng cung cấp dòng điện đỉnh $2.5A$, nó đảm bảo chuyển mạch nhanh, dứt khoát và hiệu quả cho các module công suất lớn. Hơn thế nữa, công nghệ cách ly quang học cung cấp sự tách biệt điện tuyệt đối, bảo vệ mạch điều khiển điện áp thấp khỏi nhiễu và điện áp cao đột ngột. Đặc biệt, tính năng phát hiện khử bão hòa (Desaturation Detection) tích hợp là một lá chắn bảo vệ quan trọng, giúp phát hiện và tắt IGBT gần như ngay lập tức khi xảy ra lỗi ngắn mạch hoặc quá dòng.

Thiết kế Chuyên dụng Điều khiển Công suất Cực Đại

ACPL-333J được thiết kế để xử lý các yêu cầu điều khiển cổng của thiết bị công suất ở cấp độ công nghiệp nặng:

• Dòng điện đỉnh đầu ra $2.5A$ Đây là điểm mạnh then chốt. Khả năng cung cấp dòng điện đỉnh đầu ra $2.5A$ cho phép ACPL-333J điều khiển hiệu quả các IGBT hoặc MOSFET có điện dung cổng lớn, đảm bảo thời gian tăng/giảm điện áp cổng nhanh, từ đó giảm tổn thất chuyển mạch và nhiệt.

• Tốc độ chuyển mạch cao Được thiết kế với thời gian trễ lan truyền thấp (Low Propagation Delay) và độ lệch trễ nhỏ, đảm bảo các thiết bị công suất hoạt động đồng bộ và chính xác ở tần số cao, cải thiện hiệu suất của bộ biến tần.

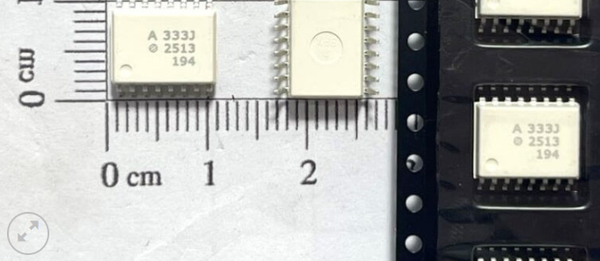

• Đóng gói SOP-16 Linh kiện này sử dụng kiểu đóng gói SOP-16 (Small Outline Package 16-pin), kích thước tiêu chuẩn, nhưng được tối ưu hóa để xử lý dòng điện lớn.

Công nghệ Bảo vệ Desaturation và An ninh Hệ thống

Tính năng bảo vệ tích hợp là yếu tố làm nên sự cao cấp của ACPL-333J:

• Bảo vệ quá dòng khử bão hòa (Desaturation Detection) Đây là tính năng bảo vệ IGBT tiên tiến nhất. ACPL-333J theo dõi điện áp bão hòa Vce(sat) của IGBT. Nếu Vce(sat) tăng đột ngột (do ngắn mạch hoặc quá tải), mạch sẽ phát hiện lỗi khử bão hòa và tự động tắt IGBT an toàn sau một thời gian trễ ngắn (thường $<10 \mu s$), bảo vệ module công suất khỏi bị hỏng hóc nghiêm trọng.

• Phản hồi tín hiệu lỗi (Fault Status Feedback) Khi lỗi khử bão hòa được phát hiện, ACPL-333J gửi tín hiệu lỗi qua kênh cách ly ngược trở lại vi điều khiển (phía sơ cấp), cho phép hệ thống điều khiển thực hiện các hành động tắt hệ thống an toàn.

• Khả năng cách ly điện áp vượt trội Cung cấp khả năng cách ly điện áp rất cao (thường là $5000Vrms$), đáp ứng các tiêu chuẩn an toàn công nghiệp khắt khe nhất, bảo vệ mạch điều khiển điện áp thấp khỏi nhiễu và sự cố điện áp từ phía công suất.

• Khóa điện áp thấp (Under Voltage Lockout UVLO) Tích hợp UVLO cho cả nguồn cung cấp phía sơ cấp và thứ cấp, ngăn chặn việc điều khiển IGBT MOSFET không hiệu quả ở điện áp thấp, tránh hiện tượng chuyển mạch chậm gây quá nhiệt.

Thông số Kỹ thuật Chi tiết và Ứng dụng Công nghiệp

ACPL-333J là giải pháp cốt lõi cho các hệ thống công suất đòi hỏi độ tin cậy tuyệt đối:

• Dòng điện đỉnh đầu ra (Output Peak Current): $\pm 2.5A$ (cao)

• Điện áp cách ly (Isolation Voltage): Thường $5000Vrms$

• Tính năng bảo vệ: Desaturation Detection (Phát hiện Quá dòng Ngắn mạch)

• Tốc độ chuyển mạch (Propagation Delay): Thấp, thường dưới $500ns$

• Nguồn cung cấp (Supply Voltage): Phía Vcc1 $5V$, Phía Vcc2 $15V$ đến $30V$

• Phạm vi nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+105^\circ C$)

• Ứng dụng chính Biến tần công nghiệp lớn (High-Power Inverters) Bộ truyền động động cơ AC DC công nghiệp (Industrial Motor Drives) Thiết bị chuyển đổi năng lượng tái tạo (Solar/Wind Power Converters) Hệ thống cung cấp điện áp cao (High Voltage Power Supplies)

Lý do Opto cách ly ACPL-333J HCPL-333J là lựa chọn tốt và phù hợp nhất

Opto cách ly điều khiển cổng ACPL-333J HCPL-333J là giải pháp tối ưu cho các kỹ sư điện tử công suất đang tìm kiếm giải pháp có hiệu suất dòng cao đi kèm với tính năng bảo vệ tích hợp:

• Điều khiển công suất cực đại Dòng $2.5A$ đảm bảo hiệu suất chuyển mạch tối ưu cho các IGBT/MOSFET lớn nhất.

• Bảo vệ Desaturation Tích hợp tính năng bảo vệ ngắn mạch/quá dòng tiên tiến, giảm thiểu rủi ro hỏng hóc module công suất đắt tiền.

• An toàn và Độ tin cậy cao Cách ly điện áp cao và CMR mạnh mẽ đảm bảo hệ thống hoạt động ổn định và an toàn trong mọi môi trường.

• Tiêu chuẩn công nghiệp Sản phẩm nhập khẩu chính hãng tuân thủ các tiêu chuẩn kỹ thuật khắt khe, mang lại tuổi thọ và độ bền cao.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện điện tử công suất hiệu năng cao. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm Opto cách ly ACPL-333J HCPL-333J:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm ACPL-333J HCPL-333J là hàng chính hãng nhập khẩu, được kiểm tra nghiêm ngặt về thông số dòng điện đỉnh, tốc độ và tính năng bảo vệ Desaturation.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch bảo vệ Desaturation, lựa chọn các linh kiện phụ trợ và tối ưu hóa thời gian phản hồi lỗi của hệ thống.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất và tính năng bảo vệ của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án điện tử công suất đòi hỏi khắt khe nhất.

Lời kết và lời mời trải nghiệm

Opto cách ly ACPL-333J HCPL-333J là tấm lá chắn bảo vệ và bộ điều khiển hiệu suất cao không thể thiếu cho các hệ thống điện tử công suất lớn.

Hãy trang bị ngay linh kiện điều khiển cổng vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
