Alphacool Eisbaer Pro ES 80mm Triple HPE AIO 11972

Alphacool Eisbaer Pro ES 80mm Triple HPE AIO 11972

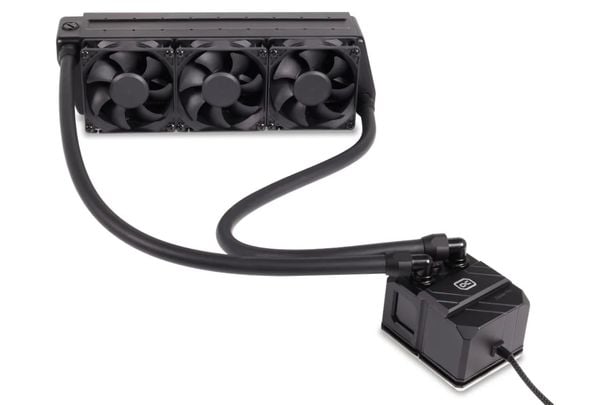

Alphacool Eisbaer Pro ES 80mm Triple HPE là giải pháp tản nhiệt nước all-in-one được thiết kế cho workstation hiệu năng cao, máy chủ và hệ thống sử dụng CPU công suất lớn. Sản phẩm kết hợp radiator đồng NexXxos 80mm Triple, ba quạt ES PWM 80mm và khối nước phủ toàn bộ bề mặt CPU.

Mục tiêu của Eisbaer Pro ES không phải là tản nhiệt gaming thông thường mà là duy trì nhiệt độ ổn định cho các hệ thống làm việc liên tục, render, biên dịch code, mô phỏng hoặc chạy tác vụ nặng trong thời gian dài.

Thiết bị sử dụng pump DC-LT 2, ống TPV chịu nhiệt, đầu nối G1/4" và radiator đồng nguyên khối. Cấu hình này cho phép người dùng mở rộng thêm block GPU hoặc radiator phụ nếu cần.

Cấu hình phần cứng

• Thương hiệu: Alphacool.

• Dòng sản phẩm: Eisbaer Pro ES 2U.

• Model: 80mm Triple HPE.

• Mã sản phẩm: 11972.

• Loại thiết bị: Tản nhiệt nước AIO cho CPU.

• Đối tượng sử dụng: Workstation, server, máy trạm hiệu năng cao.

• Radiator: NexXxos 80mm Triple, full copper.

• Kích thước radiator: 284 x 80 x 60mm.

• Chất liệu radiator: Cánh tản nhiệt, prechamber và kênh dẫn bằng đồng.

• Số quạt kèm theo: 3 quạt ES PWM 80mm.

• Kích thước quạt: 80 x 80 x 25mm.

• Lưu lượng gió quạt: Khoảng 130,93 m³/h.

• Dải tốc độ quạt: 800–6.000 rpm.

• Khối nước: Nickel plated copper, diện tích tiếp xúc khoảng 55 x 42mm.

• Độ dày đáy khối nước: Khoảng 3mm.

• Số lượng cánh tản nhiệt đáy: 58 cánh, dày 0,4mm, khoảng cách 0,4mm.

• Pump: DC-LT 2.

• Tốc độ pump: Khoảng 2.600 rpm (+/- 10%).

• Lưu lượng tối đa: 72 L/h.

• Độ cao đẩy: 1m.

• Điện áp pump: 6–13,5V DC.

• Công suất pump: 3,2W.

• Ống dẫn: TPV (EPDM/PP), kích thước 12,7/7,6mm.

• Chiều dài ống: 75cm.

• Đầu nối: 2x G1/4" (+ 1x Fillport G1/4").

• Áp suất kiểm tra khối nước: 0,8 Bar.

• Áp suất kiểm tra radiator: 1,5 Bar.

• Nhiệt độ làm việc tối đa khối nước: 60°C.

• Nhiệt độ làm việc ống: -50 đến +155°C.

• Màu sắc: Đen.

• Trọng lượng hệ thống tham khảo: Khoảng 3,004 kg.

Thông số có thể thay đổi theo phiên bản phần cứng và điều kiện lắp đặt.

Radiator đồng NexXxos 80mm Triple

Radiator được làm hoàn toàn bằng đồng, bao gồm cánh tản nhiệt, prechamber và kênh dẫn. Cánh tản nhiệt được phủ lớp sơn cực mỏng để hạn chế cách nhiệt, giúp nhiệt truyền từ nước sang cánh hiệu quả hơn.

Mật độ cánh 10 FPI (fin per inch) được chọn để cân bằng giữa diện tích tản nhiệt và khả năng thông gió. Mỗi cánh tản nhiệt được trang bị flap để tạo nhiễu khí có kiểm soát, giúp không khí hấp thụ và mang nhiệt ra khỏi cánh tốt hơn.

Thiết kế này phù hợp với rack server 2U, workstation nhỏ gọn và hệ thống cần radiator 80mm hiệu năng cao.

Khối nước phủ toàn bộ bề mặt CPU

Khối nước có diện tích tiếp xúc khoảng 55 x 42mm, lớn hơn hầu hết die CPU hiện nay. Thiết kế này giúp làm mát đồng đều các hotspot trên CPU, đặc biệt quan trọng với các dòng workstation và server có nhiều lõi.

Đáy khối nước bằng đồng mạ nickel, dày khoảng 3mm, giúp nhiệt truyền nhanh từ CPU sang nước. 58 cánh tản nhiệt bên trong khối nước, dày 0,4mm và cách nhau 0,4mm, tăng diện tích trao đổi nhiệt.

Khối nước sử dụng đầu nối G1/4" tiêu chuẩn, cho phép thay thế hoặc nâng cấp dễ dàng.

Pump DC-LT 2 nhỏ gọn

Pump DC-LT 2 được sử dụng trong Eisbaer Pro ES có kích thước nhỏ, phù hợp với hệ thống 2U và workstation. Pump cung cấp đủ lưu lượng để người dùng có thể mở rộng thêm block GPU hoặc radiator phụ trong vòng nước.

Tốc độ pump khoảng 2.600 rpm, lưu lượng tối đa 72 L/h và độ cao đẩy 1m. Điện áp hoạt động 6–13,5V DC, công suất 3,2W.

Pump được kiểm tra áp suất 0,8 Bar và nhiệt độ làm việc tối đa 60°C.

Ống TPV chịu nhiệt

Hệ thống sử dụng ống TPV (EPDM/PP) thay vì PVC truyền thống. Ống TPV không chứa chất hóa dẻo, không bị biến dạng ở nhiệt độ cao và có thể hoạt động trong dải nhiệt -50 đến +155°C.

Đầu nối G1/4" tiêu chuẩn giúp người dùng dễ dàng thay ống, lắp thêm fitting hoặc mở rộng vòng nước.

Ba quạt ES PWM 80mm

Bộ tản nhiệt đi kèm ba quạt ES PWM 80mm, kích thước 80 x 80 x 25mm. Lưu lượng gió khoảng 130,93 m³/h, tốc độ từ 800 đến 6.000 rpm.

Quạt hỗ trợ truyền tín hiệu RPM, cho phép mainboard hoặc controller giám sát tốc độ. Dải tốc độ rộng giúp người dùng cân bằng giữa tản nhiệt và tiếng ồn.

Khả năng tương thích socket

Alphacool Eisbaer Pro ES 80mm Triple HPE hỗ trợ nhiều socket workstation và server:

AMD:

• AM4.

• AM5.

• SP3.

• SP6.

• sTR5.

• sWRX8.

• TR4.

Intel:

• LGA 1700.

• LGA 1851.

• LGA 2011.

• LGA 2011-3.

• LGA 3647.

• LGA 4189.

• LGA 4677 (tùy chọn, cần bracket riêng).

• LGA 4710 (tùy chọn).

Với LGA 4677, người dùng cần sử dụng bracket lắp riêng (article no.: 13764).

Lưu ý: Bộ tản nhiệt này không tương thích với server form factor 1U và 2U theo cảnh báo của nhà sản xuất, mặc dù radiator 80mm có thể phù hợp về kích thước.

Ai nên dùng Eisbaer Pro ES 80mm Triple HPE?

• Workstation sử dụng CPU AMD TR4, sWRX8, SP3.

• Máy chủ hoặc máy trạm Intel LGA 3647, LGA 4189.

• Hệ thống render, biên dịch, mô phỏng chạy liên tục.

• Người dùng cần tản nhiệt nước AIO nhưng muốn khả năng mở rộng.

• Hệ thống có không gian lắp radiator 80mm Triple.

• Người muốn sử dụng ống và fitting G1/4" tiêu chuẩn.

• Hệ thống cần pump có thể đẩy thêm block GPU hoặc radiator phụ.

Các lỗi thường gặp

• Tản nhiệt không mát như mong đợi.

• Nhiệt độ CPU cao dù pump hoạt động.

• Pump phát tiếng ồn bất thường.

• Quạt kêu, rung hoặc không quay đều.

• Rò rỉ nước tại đầu nối.

• Ống bị gập, cản lưu lượng.

• Radiator bị tắc nghẽn do cặn.

• Pump không khởi động.

• Quạt không nhận tín hiệu PWM.

• Nhiệt độ nước trong vòng quá cao.

• Block nước tiếp xúc không đều với CPU.

• Không tương thích với case hoặc rack.

• Chất làm mát Pastel gây tắc radiator.

• Mất khả năng tản nhiệt sau thời gian dài sử dụng.

Tình trạng có thể kiểm tra và sửa chữa

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Alphacool Eisbaer Pro ES trong các trường hợp liên quan đến pump, quạt, radiator, block nước, ống và đầu nối.

Các hạng mục có thể đánh giá:

• Pump không hoạt động hoặc chạy yếu.

• Lưu lượng nước giảm.

• Quạt không quay, quay không đều hoặc phát tiếng ồn.

• Radiator bị tắc, bẩn hoặc rò rỉ.

• Block nước tiếp xúc kém với CPU.

• Đầu nối G1/4" bị rò.

• Ống TPV bị gập, nứt hoặc lão hóa.

• Nhiệt độ CPU cao bất thường.

• Hệ thống sử dụng chất làm mát không phù hợp.

• Vòng nước cần vệ sinh hoặc thay dung dịch.

Khả năng sửa chữa phụ thuộc vào tình trạng pump, radiator, block, ống và linh kiện thực tế. Các lỗi lắp đặt, cấu hình quạt, tiếp xúc block hoặc chất làm mát có thể được xử lý sau khi kiểm tra.

Kiểm tra tản nhiệt tại Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính nhận kiểm tra và chẩn đoán Alphacool Eisbaer Pro ES 80mm Triple HPE theo từng nhóm chức năng:

• Kiểm tra pump DC-LT 2.

• Kiểm tra lưu lượng và độ cao đẩy.

• Kiểm tra ba quạt ES PWM 80mm.

• Kiểm tra tín hiệu RPM và PWM.

• Kiểm tra radiator đồng NexXxos.

• Kiểm tra block nước và tiếp xúc CPU.

• Kiểm tra ống TPV và đầu nối G1/4".

• Kiểm tra rò rỉ tại các điểm nối.

• Kiểm tra chất làm mát trong hệ thống.

• Kiểm tra nhiệt độ nước và CPU.

• Kiểm tra khả năng mở rộng vòng nước.

• Kiểm tra tương thích socket và bracket.

Kỹ thuật viên sẽ đánh giá tình trạng thực tế trước khi tư vấn phương án xử lý. Những lỗi có thể khắc phục tại chỗ sẽ được hỗ trợ sửa chữa nhanh chóng theo mức độ hư hỏng.

Khách hàng có thể ngồi xem trực tiếp quá trình kiểm tra và sửa chữa trong phạm vi kỹ thuật cho phép. Điều này đặc biệt hữu ích với các lỗi khó xác định như pump yếu, radiator tắc, block tiếp xúc kém hoặc quạt không ổn định.

Hỗ trợ kỹ thuật lâu dài

Sau khi xử lý, Viện Máy Tính có thể hỗ trợ thêm về:

• Lắp đặt bracket cho socket AMD và Intel.

• Tối ưu vị trí lắp radiator và pump.

• Chọn chất làm mát phù hợp.

• Vệ sinh radiator và block nước.

• Thay ống TPV và đầu nối.

• Cân bằng tốc độ quạt và pump.

• Kiểm tra tiếp xúc block với CPU.

• Mở rộng vòng nước thêm GPU hoặc radiator phụ.

• Xử lý lỗi rò rỉ và tắc nghẽn.

• Tư vấn bảo trì và sử dụng lâu dài.

Khách hàng có thể liên hệ Hotline/Zalo 0967891080 để trao đổi với kỹ thuật viên khi Alphacool Eisbaer Pro ES phát sinh lỗi.

Quy trình kiểm tra kỹ thuật

• Ghi nhận hiện tượng lỗi và cấu hình hệ thống.

• Kiểm tra pump DC-LT 2.

• Kiểm tra điện áp và công suất pump.

• Kiểm tra lưu lượng và độ cao đẩy.

• Kiểm tra ba quạt ES PWM.

• Kiểm tra tín hiệu RPM và PWM.

• Kiểm tra radiator đồng NexXxos.

• Kiểm tra cánh tản nhiệt và prechamber.

• Kiểm tra block nước và tiếp xúc CPU.

• Kiểm tra ống TPV và đầu nối G1/4".

• Kiểm tra rò rỉ tại các điểm nối.

• Kiểm tra chất làm mát trong hệ thống.

• Kiểm tra nhiệt độ nước và CPU.

• Kiểm tra khả năng mở rộng vòng nước.

• Kiểm tra tương thích socket và bracket.

• Đánh giá khả năng sửa chữa.

• Kiểm tra lại toàn bộ chức năng sau xử lý.

• Hướng dẫn bảo trì và sử dụng.

Lời khuyên khi sử dụng

Alphacool Eisbaer Pro ES 80mm Triple HPE phù hợp với hệ thống workstation và server cần tản nhiệt nước hiệu năng cao. Để khai thác tốt thiết bị, nên kết hợp với case hoặc rack có không gian lắp radiator 80mm Triple, pump và quạt phù hợp.

Không nên đánh giá hiệu suất tản nhiệt chỉ dựa trên thông số quảng cáo. Cần kiểm tra cả chất làm mát, lưu lượng nước, tiếp xúc block, tốc độ quạt và nhiệt độ môi trường.

Chỉ sử dụng chất làm mát trong suốt, không chứa hạt hoặc phụ gia Pastel. Các hạt và phụ gia trong chất làm mát Pastel có thể gây tắc radiator, pump, block và ống, dẫn đến hư hỏng và có thể làm mất bảo hành.

Khi pump không hoạt động, quạt kêu, radiator rò rỉ, nhiệt độ CPU cao bất thường hoặc hệ thống bị tắc, khách hàng có thể liên hệ Viện Máy Tính qua Hotline/Zalo 0967891080 để được kiểm tra, sửa chữa và hỗ trợ kỹ thuật.
