Tản nước Alphacool HDX Apex Acrylic aRGB M.2 2280

Một SSD M.2 hiệu năng cao có thể duy trì tốc độ rất tốt ở các tác vụ ngắn, nhưng khi phải ghi hoặc đọc dữ liệu liên tục, chip điều khiển dễ tăng nhiệt và giảm hiệu năng để tự bảo vệ. Với các cấu hình đã dùng water cooling tùy biến, đưa SSD vào vòng nước là một hướng nâng cấp dành cho người muốn kiểm soát nhiệt độ đồng bộ hơn.

Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler là block tản nhiệt nước cho SSD M.2 2280, kết hợp đế đồng mạ niken, nắp acrylic trong suốt và hệ thống đèn aRGB. Sản phẩm phù hợp với người dùng đã có vòng tản nhiệt nước hoặc đang xây dựng máy tính cần xử lý dữ liệu lớn trong thời gian dài.

Khác với heatsink SSD thông thường, Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler không có quạt, không có bơm và không thể vận hành độc lập. Block cần kết nối với hệ thống gồm bơm, radiator, ống dẫn, fitting và dung dịch tản nhiệt nước phù hợp.

Block SSD có đèn aRGB dành cho ai?

Không phải cấu hình nào cũng cần tản nhiệt nước riêng cho SSD. Với máy văn phòng, máy học tập, máy chơi game phổ thông hoặc hệ thống dùng SSD ở mức tải cơ bản, heatsink có sẵn trên bo mạch chủ hoặc tản nhiệt M.2 thụ động thường đã đủ.

Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler phù hợp hơn với người đã sử dụng water cooling tùy biến cho CPU, card đồ họa hoặc nhiều linh kiện trong case. Khi vòng nước đã sẵn sàng, block SSD có thể trở thành một phần của hệ thống quản lý nhiệt tổng thể.

Sản phẩm đặc biệt phù hợp trong các trường hợp sau:

• Máy dựng phim cần sao chép, đọc hoặc ghi video dung lượng lớn liên tục

• Máy trạm xử lý dữ liệu, chạy máy ảo hoặc biên dịch phần mềm trong thời gian dài

• Cấu hình dùng SSD M.2 nằm gần card đồ họa có nhiệt lượng cao

• Máy tính có case nhỏ, luồng gió ít đi qua vị trí khe M.2

• Hệ thống water cooling cần đồng bộ thiết kế với đèn aRGB

• Người dùng muốn theo dõi và kiểm soát nhiệt độ SSD khi chạy tải nặng

• Cấu hình trưng bày có nắp hông kính và ưu tiên hiệu ứng ánh sáng bên trong case

Điểm khác biệt của phiên bản Acrylic aRGB nằm ở nắp block trong suốt. Dòng nước, thiết kế bên trong block và hiệu ứng đèn có thể hiển thị rõ hơn so với phiên bản Acetal màu đen. Đây là lựa chọn phù hợp với người quan tâm đến cả chức năng tản nhiệt lẫn tính thẩm mỹ của dàn máy.

Thông số kỹ thuật cần kiểm tra

Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler được thiết kế cho SSD chuẩn M.2 2280. Trước khi chọn, cần xác định SSD có kích thước 22 × 80 mm và kiểm tra không gian lắp đặt xung quanh khe M.2 trên bo mạch chủ.

Thông số của sản phẩm gồm:

• Tên sản phẩm: Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler

• Mã sản phẩm: 11969

• Loại linh kiện: Block tản nhiệt nước cho SSD M.2

• Chuẩn SSD tương thích: M.2 2280

• Khả năng hỗ trợ: SSD có chip nhớ một mặt hoặc hai mặt

• Kích thước: 67,99 × 25,6 × 16,8 mm

• Đế block: Đồng mạ niken

• Nắp block: Acrylic trong suốt

• Màu sắc: Trong suốt

• Ngàm giữ SSD: Nhựa

• Cổng kết nối nước: Hai cổng ren G1/4 inch

• Độ dày đế block: 1,6 mm

• Thermal pad đi kèm: Độ dẫn nhiệt 3 W/mK

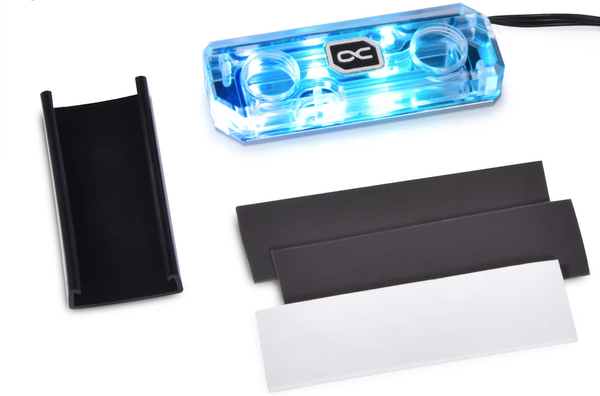

• Thermal pad trong bộ sản phẩm: Hai miếng 20 × 68 × 0,5 mm và một miếng 20 × 68 × 1,5 mm

• Đèn LED: Ba đèn aRGB điều khiển địa chỉ độc lập

• Điện áp đèn aRGB: 5V

• Cổng cấp đèn: JST 3 chân

• Áp suất thử nghiệm: 0,8 bar

• Nhiệt độ vận hành tối đa: 60°C

• Trọng lượng block: Khoảng 43 g

Sản phẩm dùng hai cổng ren G1/4 inch, đây là chuẩn fitting phổ biến trong các hệ thống water cooling tùy biến. Tuy nhiên, việc dùng chung ren G1/4 không có nghĩa là mọi fitting đều lắp được trong mọi case. Người dùng vẫn cần tính toán đường đi của ống, góc fitting và khoảng hở với card đồ họa hoặc heatsink bo mạch chủ.

Đèn aRGB 5V cần được kết nối đúng loại cổng tương thích. Không cắm dây aRGB 5V vào đầu RGB 12V bốn chân, vì sai điện áp có thể làm hỏng hệ thống đèn. Nếu bo mạch chủ không có đầu cắm aRGB phù hợp, cần dùng bộ điều khiển kỹ thuật số tương thích.

Các thông số về vật liệu, kích thước, cổng G1/4, thermal pad và hệ thống ba đèn aRGB được nhà sản xuất công bố cho sản phẩm này.

Kiểm tra SSD, bo mạch chủ và vòng nước

Trước khi lắp Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler, người dùng cần khảo sát toàn bộ vị trí khe M.2 thay vì chỉ kiểm tra kích thước của SSD.

Yếu tố đầu tiên là chiều dài SSD. Block này dành cho chuẩn M.2 2280 và không được xác định phù hợp với các loại SSD M.2 2230, 2242, 2260 hoặc 22110.

Yếu tố tiếp theo là cấu tạo SSD. Một số ổ có chip nhớ và chip điều khiển ở cả hai mặt PCB. Một số mẫu chỉ có linh kiện ở mặt trên. Thermal pad cần được bố trí khác nhau theo hai trường hợp này.

Với SSD hai mặt chip, dùng thermal pad 0,5 mm cho cả hai mặt. Với SSD một mặt chip, thermal pad 1,5 mm được đặt ở mặt không có chip để tạo độ dày và lực ép phù hợp. Không nên tự thay đổi độ dày thermal pad nếu chưa biết chính xác vị trí chip trên SSD.

Khu vực xung quanh khe M.2 cũng cần được kiểm tra theo checklist sau:

• Khe M.2 có nằm dưới card đồ họa không

• Block có bị vướng backplate của card đồ họa không

• Heatsink chipset có chiếm không gian gần SSD không

• Cổng SATA, dây nguồn hoặc dây fan có cản đường đi của ống nước không

• Case có đủ độ rộng để lắp block và fitting không

• Ống nước có thể đi qua mà không gập gãy hoặc kéo lệch block không

• Fitting góc 90 độ, fitting thẳng hoặc fitting xoay có phù hợp không

• Vị trí block có làm cản trở việc tháo card đồ họa trong tương lai không

• Hệ thống bơm và radiator có đủ khả năng khi bổ sung thêm block không

Một số bo mạch chủ bố trí khe M.2 sát khe PCIe x16. Nếu card đồ họa dày hoặc có backplate lớn, block nước có thể không còn không gian để lắp fitting. Trong trường hợp này, cần kiểm tra bằng hình ảnh thực tế hoặc đo đạc khoảng trống trước khi mua linh kiện.

Người dùng cũng nên tháo heatsink M.2 nguyên bản đúng cách. Nếu SSD đang dùng tản nhiệt đi kèm, cần cất giữ đầy đủ ốc, nắp và thermal pad để có thể hoàn nguyên khi cần thiết.

Lưu ý về dung dịch và quy trình lắp đặt

Nắp acrylic tạo điểm nhấn thẩm mỹ cho Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler, nhưng cũng yêu cầu người dùng chú ý đến loại dung dịch tản nhiệt nước.

Block được khuyến nghị sử dụng cùng dung dịch tản nhiệt trong suốt. Dung dịch màu đục, dung dịch pastel hoặc loại có hạt phụ gia có thể làm lắng cặn, gây tắc đường nước, ảnh hưởng đến bơm, radiator, ống dẫn và block. Trong hệ thống water cooling, cặn bẩn không chỉ ảnh hưởng riêng một linh kiện mà có thể lan ra toàn bộ vòng tuần hoàn.

Quá trình lắp đặt nên được thực hiện theo từng bước:

1. Tắt máy tính hoàn toàn và ngắt nguồn điện

2. Tháo SSD ra khỏi khe M.2

3. Xác định SSD một mặt hoặc hai mặt chip

4. Làm sạch nhẹ bề mặt SSD tại khu vực cần tiếp xúc nhiệt

5. Chọn thermal pad có độ dày phù hợp

6. Dán thermal pad đúng vị trí chip nhớ và chip điều khiển

7. Đặt SSD vào phần giữ của block

8. Kiểm tra SSD nằm phẳng, không bị lệch hoặc cong PCB

9. Gắn fitting G1/4 vào block theo hướng đi ống đã tính trước

10. Cố định SSD lại trên khe M.2 của bo mạch chủ

11. Kết nối block vào vòng water cooling

12. Kết nối đèn aRGB với bo mạch chủ hoặc bộ điều khiển tương thích

13. Thử rò rỉ trước khi cấp nguồn cho các linh kiện điện tử

Không nên siết fitting quá mạnh. Siết thiếu lực có thể gây rò rỉ, trong khi siết quá chặt có thể làm ảnh hưởng đến ren, gioăng hoặc bề mặt acrylic. Cũng không nên để ống nước tạo lực kéo sang một bên, vì điều này có thể làm block nghiêng và tác động lên khe M.2.

Khi thử rò rỉ, có thể dùng khăn giấy sạch đặt quanh fitting, cổng nước, block và khu vực bo mạch chủ gần đó. Nếu xuất hiện hơi ẩm hoặc giọt nước, cần xử lý dứt điểm trước khi bật máy tính.

Sau khi hoàn tất, nên theo dõi nhiệt độ SSD lúc nhàn rỗi và khi chạy tải lớn. Nếu nhiệt độ không thay đổi hoặc SSD vẫn giảm hiệu năng sớm, cần kiểm tra lại tiếp xúc thermal pad, vị trí chip, hướng nước và khả năng lưu thông của cả vòng tản nhiệt.

Viện Máy Tính kiểm tra và lời kết

Lắp block nước cho SSD không chỉ là việc thay tản nhiệt. Người dùng cần bảo đảm SSD nhận đúng trong BIOS, thermal pad tiếp xúc chính xác, đèn aRGB hoạt động đúng điện áp và toàn bộ vòng nước không bị rò rỉ.

Khi Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler không sáng đèn, SSD không nhận sau khi lắp, block bị vướng phần cứng, nhiệt độ không cải thiện hoặc hệ thống có dấu hiệu rò nước, Viện Máy Tính hỗ trợ kiểm tra tình trạng thực tế.

Kỹ thuật viên có thể đánh giá khe M.2, SSD, thermal pad, vị trí block, fitting, đường ống, tình trạng bơm, radiator, khả năng cấp nguồn aRGB và độ tương thích với cấu hình máy tính. Với lỗi SSD không nhận, quá trình kiểm tra cần thực hiện từ chân tiếp xúc M.2, lực ép block, cài đặt bo mạch chủ đến tình trạng hoạt động của ổ lưu trữ.

Người dùng nên mang theo Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler, SSD M.2, thermal pad, fitting, cáp đèn aRGB và các phụ kiện đã sử dụng. Có thể gửi ảnh vị trí khe M.2, hình ảnh case hoặc video lỗi qua hotline/Zalo 0967891080 trước khi mang thiết bị đến.

Lời kết, Alphacool HDX Apex Acrylic aRGB M.2 2280 SSD Cooler là block tản nhiệt nước dành cho SSD M.2 2280 trong các cấu hình water cooling tùy biến. Sản phẩm phù hợp khi người dùng cần duy trì hiệu năng SSD trong tác vụ kéo dài và muốn đồng bộ hiệu ứng aRGB trong case. Điều quan trọng là kiểm tra đúng kích thước SSD, khoảng trống trên bo mạch chủ, chuẩn kết nối aRGB, loại thermal pad và độ an toàn của vòng nước trước khi lắp đặt.
