Tản nước Alphacool HDX Pro Water M.2 2280 MCX SSD

Trong một hệ thống water cooling tùy biến, không phải lúc nào người dùng cũng có đủ không gian để lắp block SSD với fitting lớn và ống dẫn kích thước tiêu chuẩn. Khi vị trí M.2 nằm sát card đồ họa, gần heatsink chipset hoặc bị giới hạn bởi cách bố trí case, giải pháp dùng block nhỏ kết hợp ống nước cỡ nhỏ có thể phù hợp hơn.

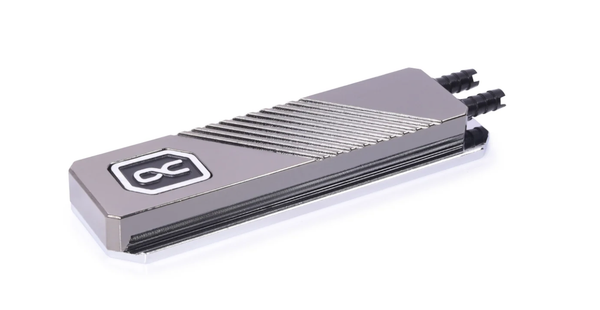

Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version là block tản nhiệt nước dành cho SSD M.2 NVMe 2280, đi kèm bộ chia MCX và ống PVC 5/3 mm. Thiết kế này hướng đến việc đưa block SSD vào vòng nước theo cách gọn hơn, không cần đặt fitting G1/4 lớn trực tiếp trên thân block.

Sản phẩm phù hợp với người đã sử dụng water cooling tùy biến, cần làm mát SSD NVMe trong không gian hạn chế và muốn giữ đường ống gọn gàng trong case.

MCX Version khác với block M.2 thông thường

Nhiều block tản nhiệt nước cho SSD sử dụng trực tiếp hai cổng G1/4 inch trên thân block. Cách này thuận tiện khi case rộng, đường ống lớn và có đủ khoảng hở quanh khe M.2.

Tuy nhiên, khu vực M.2 trên nhiều bo mạch chủ thường khá chật. Card đồ họa có thể nằm ngay phía trên SSD, radiator có thể che một phần khu vực lắp hoặc fitting lớn có thể khiến việc đi ống trở nên khó khăn.

Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version sử dụng hướng lắp khác. Block SSD có đầu vào và đầu ra cho ống 5/3 mm, trong khi bộ chia MCX được đặt tại một vị trí phù hợp hơn trong vòng nước. Bộ chia này nhận nước từ đường G1/4 inch của hệ thống, sau đó phân phối nước qua hai ống nhỏ đến block SSD.

Cách triển khai này có một số lợi ích:

• Giảm kích thước fitting tại vị trí SSD

• Hỗ trợ lắp block ở khu vực gần card đồ họa

• Giúp đường ống mềm và dễ bố trí hơn

• Hạn chế tình trạng fitting lớn đè lên SSD hoặc heatsink

• Phù hợp với case có không gian hẹp quanh bo mạch chủ

• Dễ đưa block SSD vào vòng water cooling hiện có

• Giữ bố cục linh kiện gọn hơn trong một số cấu hình

Điểm cần lưu ý là sản phẩm vẫn cần kết nối với vòng water cooling hoàn chỉnh. Block không có bơm, không có radiator và không có khả năng làm mát nếu chỉ lắp lên SSD mà không có hệ thống nước tuần hoàn.

Thông số kỹ thuật của Alphacool HDX Pro Water MCX

Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version được thiết kế dành cho SSD chuẩn M.2 NVMe 2280. Trước khi chọn, người dùng cần xác nhận SSD có chiều dài 80 mm và sử dụng giao tiếp NVMe.

Thông số của block SSD gồm:

• Tên sản phẩm: Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version

• Mã sản phẩm: 11769

• Loại linh kiện: Block tản nhiệt nước cho SSD M.2 NVMe

• Chuẩn SSD tương thích: M.2 NVMe 2280

• Hỗ trợ SSD có chip ở một mặt hoặc hai mặt PCB

• Kích thước block: 70,7 × 23,4 × 10,9 mm

• Vật liệu thân block: Đồng thau mạ niken

• Vật liệu nắp block: Đồng thau

• Vật liệu ngàm giữ: Nhựa tổng hợp

• Màu sắc: Bạc

• Độ dày đáy block: 1,6 mm

• Đầu vào và đầu ra block: Hai đầu ống 3 mm

• Loại ống sử dụng: Ống 5/3 mm

• Thermal pad: Độ dẫn nhiệt 3 W/mK

• Áp suất thử nghiệm: 0,8 bar

• Nhiệt độ hoạt động tối đa: 60°C

• Trọng lượng block: Khoảng 61 g

Thông số của bộ chia MCX gồm:

• Vật liệu: Acetal

• Màu sắc: Đen

• Kích thước: 30 × 29 × 18 mm

• Cổng kết nối vòng nước chính: Hai cổng ren G1/4 inch

• Đầu ra đến block SSD: Hai đầu ống 3 mm

• Chiều dài ren G1/4 tối đa: 5,5 mm

• Áp suất thử nghiệm: 0,8 bar

• Nhiệt độ hoạt động tối đa: 60°C

• Trọng lượng: Khoảng 28 g

Bộ sản phẩm có block SSD, bộ chia MCX hai cổng, ống PVC trong suốt dài 1 m, hai thermal pad 20 × 68 × 0,5 mm, một thermal pad 20 × 68 × 1,5 mm và ngàm cố định SSD.

Kiểm tra tương thích trước khi lắp

Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version chỉ phù hợp với SSD M.2 NVMe 2280. Không nên chọn sản phẩm cho SSD M.2 SATA hoặc những kích thước khác như 2230, 2242, 2260 hay 22110 nếu chưa xác minh khả năng tương thích.

SSD M.2 NVMe 2280 có thể có chip nhớ ở một mặt hoặc hai mặt PCB. Cấu tạo này quyết định cách dùng thermal pad khi lắp vào block.

Với SSD có chip ở hai mặt, dùng thermal pad 0,5 mm cho cả hai phía. Với SSD chỉ có chip ở một mặt, mặt không có chip cần sử dụng thermal pad 1,5 mm để lấp khoảng trống và tạo áp lực tiếp xúc phù hợp.

Trước khi lắp, cần kiểm tra các điểm sau:

• SSD có đúng chuẩn M.2 NVMe 2280 không

• SSD có chip ở một mặt hay hai mặt PCB

• Vị trí khe M.2 có bị card đồ họa che phủ không

• Block có đủ khoảng hở với heatsink chipset không

• Có vị trí thích hợp để đặt bộ chia MCX hay không

• Ống 5/3 mm có thể đi từ bộ chia đến block mà không bị gập không

• Fitting G1/4 đang dùng có chiều dài ren phù hợp với bộ chia MCX không

• Đường nước chính có thể bổ sung bộ chia mà không gây vướng linh kiện khác không

• Bơm và radiator có phù hợp với cấu hình sau khi thêm block SSD không

• Case có đủ không gian để thao tác lắp ống và kiểm tra rò rỉ không

Không nên chọn fitting có phần ren dài quá 5,5 mm để lắp vào bộ chia MCX. Ren quá dài có thể ảnh hưởng đến cấu tạo bên trong hoặc làm giảm độ kín của kết nối.

Nếu SSD đang dùng heatsink nguyên bản hoặc heatsink của bo mạch chủ, nên tháo đúng cách và cất giữ phụ kiện để có thể lắp lại khi cần. Không nên ép block nước chồng lên heatsink có sẵn.

Quy trình lắp đặt theo hướng tiết kiệm không gian

Ưu điểm của phiên bản MCX là block SSD có kích thước gọn và sử dụng ống 5/3 mm. Tuy nhiên, việc đi ống nhỏ cần cẩn thận để tránh ống bị gập, bị bóp hoặc bị kéo căng quá mức.

Quy trình lắp đặt nên thực hiện theo các bước:

1. Tắt máy tính hoàn toàn và ngắt nguồn điện.

2. Tháo SSD M.2 NVMe 2280 khỏi bo mạch chủ.

3. Kiểm tra vị trí chip controller và chip nhớ trên SSD.

4. Xác định SSD một mặt hoặc hai mặt chip.

5. Dán thermal pad đúng độ dày theo cấu tạo SSD.

6. Đặt SSD vào block theo đúng chiều.

7. Lắp ngàm giữ để SSD cố định nhưng không bị ép cong.

8. Cắt ống PVC 5/3 mm theo chiều dài cần thiết.

9. Kết nối hai đầu ống giữa block SSD và bộ chia MCX.

10. Đặt bộ chia MCX tại vị trí không gây vướng card đồ họa, quạt hoặc dây nguồn.

11. Lắp fitting G1/4 vào bộ chia MCX.

12. Đưa bộ chia vào vòng nước chính.

13. Kiểm tra tất cả đầu nối trước khi bơm dung dịch.

14. Thử rò rỉ trước khi cấp điện cho bo mạch chủ và SSD.

15. Khởi động máy, kiểm tra SSD trong BIOS và hệ điều hành.

Không nên để ống 5/3 mm bị gập ở góc quá hẹp. Khi đường nước bị nghẽn, lưu lượng dung dịch có thể giảm và ảnh hưởng đến hiệu quả làm mát của block.

Ống PVC nên được kiểm tra định kỳ, đặc biệt khi hệ thống hoạt động lâu ngày hoặc được đặt ở môi trường nhiệt độ cao. Nếu ống có dấu hiệu ngả màu, cứng, nứt hoặc giảm độ đàn hồi, nên kiểm tra lại để tránh nguy cơ rò nước.

Dung dịch tản nhiệt nước trong suốt thường phù hợp hơn cho hệ thống có ống nhỏ. Dung dịch có hạt, dung dịch màu đục hoặc dạng pastel có thể để lại cặn trong đường nước, bộ chia MCX hoặc các rãnh nước của block.

Viện Máy Tính kiểm tra và lời kết

Việc lắp Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version yêu cầu kiểm tra đồng thời SSD, khe M.2, thermal pad, ống nước, bộ chia MCX và vòng water cooling chính. Chỉ một điểm lắp chưa đúng cũng có thể khiến SSD không nhận, block không tiếp xúc tốt hoặc hệ thống xuất hiện tình trạng rò nước.

Viện Máy Tính hỗ trợ kiểm tra khả năng tương thích giữa SSD NVMe 2280, block nước, bộ chia MCX, fitting G1/4, ống 5/3 mm, bơm, radiator và bố cục linh kiện trong case.

Với trường hợp SSD không nhận sau khi lắp, kỹ thuật viên có thể kiểm tra chân tiếp xúc M.2, lực ép của thermal pad, vị trí ngàm giữ, tình trạng ổ lưu trữ và cấu hình khe M.2 trên bo mạch chủ. Nếu nhiệt độ SSD không cải thiện, cần đánh giá lại bề mặt tiếp xúc, độ dày thermal pad, đường ống và lưu lượng nước trong toàn bộ vòng tuần hoàn.

Nếu xuất hiện nước hoặc hơi ẩm tại block, ống, bộ chia hoặc fitting, cần ngắt nguồn điện ngay. Không nên bật lại máy cho đến khi tìm được vị trí rò và kiểm tra độ kín của từng đầu nối.

Người dùng nên chuẩn bị Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version, SSD M.2 NVMe, ống PVC, fitting, thermal pad và thông tin cấu hình máy khi mang đến kiểm tra. Có thể gửi hình ảnh vị trí khe M.2, card đồ họa, case và vòng nước qua hotline/Zalo 0967891080 trước khi mang thiết bị đến.

Lời kết, Alphacool HDX Pro Water - M.2 NVMe 2280 SSD - MCX Version phù hợp với hệ thống water cooling cần làm mát SSD NVMe 2280 trong không gian gọn. Bộ chia MCX và ống 5/3 mm giúp linh hoạt hơn khi bố trí block tại khu vực M.2 bị giới hạn diện tích. Để vận hành ổn định, cần kiểm tra đúng loại SSD, độ dày thermal pad, chiều dài ren fitting, hướng ống và tình trạng của toàn bộ vòng nước.
