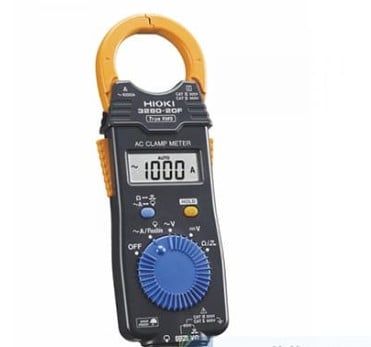

Ampe Kìm Hioki 3280-10F 1000A – Đo Dòng AC, Điện Áp AC/DC, Điện Trở

Hioki 3280-10F là ampe kìm AC nhỏ gọn được HIOKI phát triển cho công việc kiểm tra, bảo trì và thi công hệ thống điện. Thiết bị có khả năng đo dòng xoay chiều trực tiếp bằng ngàm kẹp tới 1000A mà không cần ngắt dây dẫn, đồng thời tích hợp chức năng đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch.

3280-10F sử dụng phương pháp Average Rectified – chỉnh lưu giá trị trung bình để đo dòng và điện áp AC. Đây là điểm cần phân biệt với Hioki 3280-20F sử dụng True RMS. Với các tải có dạng sóng gần sin như hệ thống điện dân dụng và nhiều thiết bị điện thông thường, 3280-10F cung cấp một giải pháp đo nhỏ gọn, dễ mang theo và thao tác nhanh tại hiện trường.

Thiết bị có ba thang dòng AC tới 1000A, ngàm kẹp đường kính tối đa khoảng 33mm, màn hình LCD 4199 counts và dải nhiệt độ hoạt động rộng từ -25°C tới 65°C. Khi cần đo dây lớn, dây đôi hoặc vị trí khó đưa ngàm cứng vào, 3280-10F có thể kết nối cảm biến dòng mềm Hioki CT6280 tùy chọn để mở rộng dải đo lên tới 4199A AC.

Thông số kỹ thuật Hioki 3280-10F

• Thương hiệu: HIOKI
• Model: 3280-10F
• Loại thiết bị: AC Clamp Meter – ampe kìm đo dòng xoay chiều
• Phương pháp đo AC: Average Rectified – chỉnh lưu giá trị trung bình
• True RMS: Không; nếu cần True RMS cần tham khảo 3280-20F
• Dải dòng AC: 42,00A / 420,0A / 1000A
• Dải đảm bảo độ chính xác dòng: khoảng 4,00A đến 1000A theo tài liệu dòng sản phẩm
• Tần số dòng AC: 50–60Hz
• Độ chính xác cơ bản dòng AC: ±1,5% rdg. ±5 dgt.
• Dải điện áp AC: 4,199V đến 600V, 4 thang
• Tần số điện áp AC: 45–500Hz
• Độ chính xác cơ bản ACV: ±1,8% rdg. ±7 dgt.
• Dải điện áp DC: 419,9mV đến 600V, 5 thang
• Độ chính xác cơ bản DCV: ±1,0% rdg. ±3 dgt.
• Dải điện trở: 419,9Ω đến 41,99MΩ, 6 thang
• Độ chính xác điện trở cơ bản: ±2,0% rdg. ±4 dgt.
• Continuity: Có còi báo thông mạch
• Ngưỡng còi continuity: khoảng 50Ω ±40Ω hoặc thấp hơn
• Data Hold: Có
• Auto Power Save: Có
• Auto Range: Có
• Manual Range: Có thể lựa chọn trong các phép đo tương thích
• Màn hình: LCD
• Hiển thị tối đa: 4199 counts
• Tốc độ cập nhật màn hình: khoảng 400ms
• Đường kính ngàm: Ø33mm
• CAT cho phép đo dòng bằng ngàm: CAT IV 300V / CAT III 600V
• CAT cho terminal đo điện áp theo trang hiện hành: CAT III 300V
• Nhiệt độ hoạt động: -25°C đến 65°C
• Khả năng chịu rơi: từ độ cao 1m xuống bề mặt bê tông theo công bố HIOKI
• Bảo vệ môi trường: IP40 khi lưu trữ theo bảng thông số hãng
• Nguồn: 1 pin lithium CR2032
• Thời gian sử dụng liên tục: khoảng 120 giờ
• Kích thước: khoảng 57 × 175 × 16mm
• Khối lượng: khoảng 100g
• Phụ kiện tiêu chuẩn: dây đo L9208, túi đựng 9398, pin CR2032 và tài liệu hướng dẫn

Đo dòng AC tới 1000A không cần ngắt dây

Chức năng chính của Hioki 3280-10F là đo dòng AC bằng phương pháp kẹp quanh một dây dẫn. Người dùng không cần tháo dây và mắc đồng hồ nối tiếp như khi đo dòng bằng đồng hồ vạn năng thông thường.

Thiết bị cung cấp ba thang dòng tương ứng khoảng 42,00A, 420,0A và 1000A. Độ chính xác cơ bản được HIOKI công bố ±1,5% giá trị đọc ±5 digit trong vùng đảm bảo specification.

Khi đo dòng, chỉ nên kẹp một dây dẫn. Nếu kẹp đồng thời dây pha và dây trung tính của cùng một tải, từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau khiến kết quả gần bằng 0 dù tải đang hoạt động.

Ngàm mỏng Ø33mm cho tủ điện và không gian hẹp

Hioki thiết kế 3280-10F với thân máy chỉ dày khoảng 16mm và ngàm kẹp mỏng, phù hợp với những vị trí dây dẫn bố trí sát nhau trong tủ phân phối, bảng điện hoặc hộp kỹ thuật.

Đường kính dây dẫn tối đa có thể đưa vào ngàm khoảng 33mm. Khi dây quá lớn hoặc cấu trúc dây khiến ngàm cứng không thể bao quanh hoàn toàn, người dùng có thể sử dụng cảm biến mềm CT6280.

Mở rộng tới 4199A bằng cảm biến CT6280

Một ưu điểm của 3280-10F là cổng kết nối cảm biến dòng mềm Hioki CT6280. Cảm biến này có vòng đo đường kính khoảng 130mm và hai thang 419,9A/4199A.

CT6280 đặc biệt hữu ích khi đo thanh dẫn, cáp có tiết diện lớn, hai dây đặt sát nhau hoặc dây nằm trong vị trí mà ngàm Ø33mm của máy không thể tiếp cận.

CT6280 không phải phụ kiện tiêu chuẩn của riêng mã 3280-10F. HIOKI có bộ 3280-70F gồm 3280-10F và CT6280. Khi nhập dữ liệu cho model 3280-10F riêng lẻ không nên ghi cảm biến mềm là phụ kiện mặc định.

Average Rectified – không phải True RMS

3280-10F sử dụng phương pháp chỉnh lưu giá trị trung bình đối với tín hiệu AC. Máy được tối ưu cho tín hiệu có dạng gần sóng sin cơ bản và đặc tính dòng AC 50–60Hz.

Với tải phi tuyến như biến tần, nguồn switching, dimmer hoặc thiết bị điện tử tạo dòng méo mạnh, phép đo Average Rectified có thể cho kết quả khác máy True RMS. Nếu ứng dụng thường xuyên phải đo dạng sóng méo, Hioki 3280-20F là biến thể True RMS phù hợp hơn.

Đo điện áp AC tới 600V

Ngoài dòng AC, 3280-10F có thể sử dụng như một tester điện áp với dây đo L9208. Dải điện áp AC đạt tới 600V, tần số đáp ứng 45–500Hz và độ chính xác cơ bản ±1,8% rdg. ±7 dgt.

Chức năng này cho phép kỹ thuật viên kiểm tra nguồn tại ổ cắm, đầu vào tải, terminal thiết bị hoặc nhiều điểm trong hệ thống điện mà không phải mang thêm một đồng hồ riêng cho những phép kiểm tra cơ bản.

Đo điện áp DC tới 600V

Dải DC Voltage gồm năm thang từ 419,9mV tới 600V với độ chính xác cơ bản ±1,0% rdg. ±3 dgt. Chức năng DCV phù hợp để kiểm tra nguồn điều khiển, adapter, nguồn DC, pin và các mạch điện một chiều nằm trong giới hạn an toàn của thiết bị.

3280-10F không có chức năng kẹp đo dòng DC. Ngàm của model này chỉ dùng cho dòng AC. Đây là điểm quan trọng cần phân biệt với các dòng clamp meter AC/DC khác của HIOKI.

Đo điện trở tới 41,99MΩ

Chức năng Resistance có sáu thang, từ vùng hàng trăm ohm tới khoảng 41,99MΩ. Độ chính xác cơ bản được công bố ±2% rdg. ±4 dgt.

Đo điện trở chỉ nên thực hiện trên mạch đã được ngắt nguồn và xả điện hoàn toàn. Nếu đưa điện áp ngoài vào terminal trong chế độ resistance, người dùng có thể làm sai kết quả hoặc gây hư hỏng thiết bị.

Kiểm tra thông mạch bằng còi

3280-10F có chế độ continuity để kiểm tra dây dẫn, cầu chì, công tắc và các đường mạch có điện trở thấp. HIOKI công bố còi phát âm khi điện trở khoảng 50Ω ±40Ω hoặc thấp hơn.

Continuity giúp kỹ thuật viên thao tác nhanh vì không cần liên tục nhìn màn hình khi kiểm tra nhiều dây hoặc đầu nối. Tuy nhiên đây không phải phép đo điện trở chính xác; khi cần biết giá trị cụ thể nên chuyển sang chế độ Ω.

Data Hold và Auto Power Save

Data Hold cho phép giữ giá trị đang hiển thị, hữu ích khi vị trí kẹp khiến màn hình khó quan sát trực tiếp. Sau khi kẹp và ổn định phép đo, người dùng có thể giữ giá trị rồi đưa máy ra vị trí dễ đọc.

Auto Power Save giúp hạn chế tiêu hao pin khi người sử dụng quên tắt máy. Manual cũng cung cấp thao tác vô hiệu hóa chức năng này khi cần thực hiện phép đo hoặc theo dõi trong thời gian dài.

Hoạt động từ -25°C tới 65°C

3280-10F được HIOKI mở rộng dải nhiệt độ hoạt động xuống -25°C và lên tới 65°C, giúp thiết bị thích nghi với môi trường hiện trường tốt hơn nhiều dụng cụ cầm tay chỉ được thiết kế cho điều kiện phòng.

Máy cũng được thiết kế chịu rơi từ độ cao 1m xuống bê tông. Đây là lợi thế trong công việc điện nơi dụng cụ thường được mang trong túi, thao tác trên thang hoặc sử dụng quanh tủ điện.

Thiết kế 100g dùng pin CR2032

Thân máy khoảng 57 × 175 × 16mm và chỉ nặng khoảng 100g. Với kích thước này, 3280-10F có thể được mang theo như một tester bỏ túi nhưng vẫn tích hợp ngàm đo dòng 1000A.

Nguồn sử dụng một pin lithium CR2032. HIOKI công bố thời gian hoạt động liên tục khoảng 120 giờ trong điều kiện quy định, giúp giảm nhu cầu thay pin thường xuyên.

An toàn đo điện với Hioki 3280-10F

Đối với phép đo dòng bằng ngàm, HIOKI công bố mức an toàn CAT IV 300V và CAT III 600V. Trang sản phẩm hiện hành ghi mức CAT III 300V cho chức năng đo điện áp qua terminal.

CAT rating không có nghĩa người dùng có thể tùy ý đo mọi hệ thống dưới mức điện áp ghi trên máy. Category phản ánh môi trường quá áp xung mà thiết bị được thiết kế chịu đựng. Cần lựa chọn đúng terminal, dây đo, probe cap và phương pháp thao tác theo manual.

Không được mở nắp pin, thay pin hoặc thao tác bên trong máy khi đang kết nối với mạch điện. Khi vỏ, ngàm, dây đo hoặc lớp cách điện có dấu hiệu hư hỏng cần ngừng sử dụng trước khi kiểm tra.

Ứng dụng của Hioki 3280-10F

• Bảo trì điện: đo dòng tải tại tủ điện và bảng phân phối.
• Điện dân dụng: kiểm tra dòng và điện áp AC.
• Điện công nghiệp: kiểm tra motor, heater và tải AC có dạng sóng phù hợp.
• Điều hòa và HVAC: kiểm tra dòng máy nén, quạt và nguồn cấp.
• Thiết bị điện: kiểm tra dây nguồn, cầu chì, continuity và resistance.
• Nguồn DC: đo điện áp DC tới 600V bằng dây test.
• Cáp lớn: sử dụng CT6280 tùy chọn để đo tới 4199A AC.

Những lỗi Hioki 3280-10F có thể gặp

Các biểu hiện dưới đây là những sự cố có thể liên quan tới pin, ngàm, dây đo, công tắc, mạch đo, môi trường hoặc quá trình sử dụng lâu ngày. Đây không phải khẳng định Hioki 3280-10F có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra pin CR2032, cực tính pin, tiếp điểm pin và rotary switch. Pin yếu hoặc tiếp điểm oxy hóa có thể khiến màn hình không bật hoặc hoạt động chập chờn.

Đo dòng AC luôn bằng 0 hoặc rất thấp

Kiểm tra ngàm đã đóng hoàn toàn chưa và chỉ có một dây dẫn nằm trong ngàm hay không. Nếu kẹp cả dây pha và trung tính, hai từ trường có thể triệt tiêu nhau.

Giá trị dòng sai khi đo biến tần hoặc tải điện tử

3280-10F là Average Rectified, không phải True RMS. Dạng sóng méo có thể tạo sai khác so với thiết bị True RMS. Đây có thể là đặc tính phương pháp đo chứ không phải hỏng máy.

Điện áp hiển thị không ổn định

Kiểm tra dây L9208, đầu probe, terminal, tiếp xúc DUT và range. Nếu nhiều nguồn chuẩn đều sai mới nên kiểm tra mạch đo hoặc calibration.

Không có còi continuity

Kiểm tra mạch đã mất điện, hai que đo tiếp xúc tốt và điện trở thực nằm dưới vùng threshold của còi. Có thể chập hai đầu que để thử nhanh đường đo.

Quy trình khoanh vùng sự cố Hioki 3280-10F

• Bước 1: xác nhận chính xác model 3280-10F Average Rectified.
• Bước 2: kiểm tra pin CR2032 và màn hình LCD.
• Bước 3: kiểm tra rotary switch và Data Hold.
• Bước 4: kiểm tra ngoại quan ngàm và khả năng đóng kín.
• Bước 5: thử dòng AC bằng tải có dòng đã biết.
• Bước 6: so sánh ACV/DCV với nguồn chuẩn thích hợp.
• Bước 7: chập dây đo để kiểm tra continuity.
• Bước 8: kiểm tra resistance bằng điện trở chuẩn.
• Bước 9: kiểm tra jack cảm biến nếu CT6280 không được nhận.
• Bước 10: đánh giá calibration nếu nhiều chức năng cùng lệch khỏi chuẩn.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Pin CR2032: thay khi máy không lên hoặc báo pin yếu.
• Battery Contact: kiểm tra khi nguồn chập chờn.
• Clamp Jaw: kiểm tra khi ngàm không đóng kín hoặc bị biến dạng.
• Current Sensing Circuit: kiểm tra khi dòng AC sai trên nguồn chuẩn.
• Test Lead L9208: kiểm tra đứt ngầm, đầu đo hoặc cách điện.
• Measurement Terminal: kiểm tra khi ACV/DCV/Ω mất tín hiệu.
• Rotary Switch: kiểm tra khi chọn chức năng không ổn định.
• LCD: kiểm tra khi mất segment hoặc khó đọc.
• Calibration: thực hiện khi kết quả vượt sai số cho phép sau khi loại trừ phụ kiện và thao tác.

Phân biệt Hioki 3280-10F và 3280-20F

• 3280-10F: Average Rectified – chỉnh lưu giá trị trung bình.
• 3280-20F: True RMS.
• 3280-10F AC Current: đặc tính tần số 50–60Hz.
• 3280-20F AC Current: dải đáp ứng tần số rộng hơn, phù hợp hơn với dạng sóng phi sin.
• Cả hai đều có cấu hình dòng kẹp tới 1000A, ngàm Ø33mm và hỗ trợ CT6280 tùy chọn.

Những điểm dễ nhập sai về Hioki 3280-10F

• Model chính xác là 3280-10F.
• Dòng kẹp tối đa là 1000A AC.
• Máy không kẹp đo dòng DC.
• 3280-10F là Average Rectified, không phải True RMS.
• True RMS thuộc model 3280-20F.
• Độ chính xác cơ bản dòng AC là ±1,5% rdg. ±5 dgt.
• ACV tối đa 600V, DCV tối đa 600V.
• Điện trở tới khoảng 41,99MΩ.
• Ngàm có đường kính Ø33mm.
• LCD tối đa 4199 counts.
• Có Data Hold, Continuity và Auto Power Save.
• Nhiệt độ hoạt động -25°C đến 65°C.
• Thiết kế chịu rơi 1m.
• Dùng một pin CR2032, thời gian hoạt động khoảng 120 giờ.
• Kích thước khoảng 57 × 175 × 16mm, khối lượng khoảng 100g.
• CT6280 mở rộng dải đo tới 4199A nhưng là phụ kiện tùy chọn đối với 3280-10F.
• Bộ có sẵn CT6280 mang mã 3280-70F.

FAQ – Ampe kìm Hioki 3280-10F

Hioki 3280-10F đo dòng tối đa bao nhiêu?

Ngàm tích hợp đo dòng AC tới 1000A.

3280-10F có đo dòng DC không?

Không. Chức năng clamp current của 3280-10F chỉ dành cho AC. Máy có thể đo điện áp DC bằng dây test.

Hioki 3280-10F có True RMS không?

Không. 3280-10F sử dụng Average Rectified. Model 3280-20F mới là phiên bản True RMS.

3280-10F đo điện áp được bao nhiêu?

Thiết bị đo cả AC Voltage và DC Voltage tới 600V.

3280-10F có đo điện trở không?

Có. Dải resistance đạt tới khoảng 41,99MΩ và máy có thêm chức năng continuity buzzer.

Đường kính ngàm Hioki 3280-10F bao nhiêu?

Đường kính dây dẫn tối đa trong ngàm khoảng 33mm.

3280-10F có đo trên 1000A được không?

Có thể khi sử dụng thêm cảm biến dòng mềm CT6280 tương thích. Hệ thống khi đó hỗ trợ dải tới 4199A AC.

CT6280 có đi kèm 3280-10F không?

Không. CT6280 là tùy chọn đối với 3280-10F. Bộ 3280-70F mới gồm cả 3280-10F và CT6280.

Kiểm tra, sửa chữa Hioki 3280-10F tại Viện Máy Tính

Hioki 3280-10F là ampe kìm AC nhỏ gọn với dải dòng tới 1000A, AC/DC Voltage 600V, Resistance tới khoảng 42MΩ, Continuity, Data Hold và ngàm Ø33mm. Thiết bị có thể kết hợp CT6280 để mở rộng khả năng đo dòng AC tới 4199A.

Khi 3280-10F gặp tình trạng không lên nguồn, đo dòng sai, ngàm không ổn định, ACV/DCV lệch, continuity không hoạt động, resistance bất thường hoặc không nhận CT6280, cần kiểm tra pin, ngàm, mạch cảm biến dòng, terminal, dây test, rotary switch và calibration.

Nếu cần kiểm tra pin, clamp jaw, mạch đo dòng, dây L9208, terminal, rotary switch, LCD, kết nối CT6280 hoặc hiệu chuẩn ampe kìm Hioki 3280-10F 1000A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
