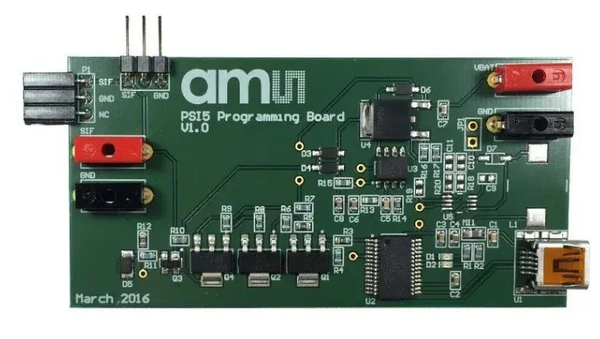

AS5172 PSI5 PROGRAMMING BOARD

Đây là bo mạch lập trình PSI5 của ams OSRAM, được thiết kế để lập trình các sản phẩm PSI5 thuộc dòng AS5172. Bo mạch đóng vai trò cầu nối giữa máy tính và cảm biến, hỗ trợ truyền dữ liệu thông qua giao thức UART-over-PSI5.

Chức năng lập trình PSI5

Bo mạch được sử dụng để lập trình các cảm biến PSI5, đặc biệt là dòng AS5172. Việc lập trình được thực hiện thông qua UART sử dụng giao thức PSI5.

TX – truyền tín hiệu

Ở chức năng truyền, bo mạch nhận tín hiệu UART từ máy tính và điều chế tín hiệu này lên đường VDD của cảm biến.

Nguồn cơ bản ở mức khoảng 7V, trong khi mức đỉnh khoảng 11V, phục vụ quá trình giao tiếp với cảm biến.

RX – nhận dữ liệu

Khi cảm biến phản hồi ở chế độ UART-over-PSI5, bo mạch chuyển đổi tín hiệu dòng điện thành tín hiệu điện áp thông thường.

Mạch sử dụng current mirror, shunt resistor và comparator, sau đó truyền tín hiệu về máy tính thông qua chip FTDI USB-to-UART.

Các cổng kết nối

Bo mạch được trang bị các đầu nối phục vụ quá trình lập trình và đánh giá cảm biến:

• Cổng AS5172: Giao tiếp với cảm biến PSI5
• Cổng nguồn ngoài: VBAT, nguồn DC 12V
• Mini-USB: Kết nối UART với máy tính

Ứng dụng

Bo mạch phù hợp cho quá trình phát triển, đánh giá và lập trình cảm biến vị trí PSI5 trong các ứng dụng ô tô như cảm biến bàn đạp phanh/gas, góc lái, van tiết lưu, hệ thống treo và đo mức nhiên liệu.

Thông số nổi bật

• Thương hiệu: ams OSRAM
• Tên sản phẩm: AS5172 PSI5 Programming Board
• Mã đặt hàng: Q65114A3271
• Loại: PSI5 Programming / Evaluation Board
• Giao tiếp máy tính: Mini-USB, UART
• Giao tiếp cảm biến: UART-over-PSI5
• Nguồn ngoài: 12V DC
• Chức năng: Lập trình cảm biến PSI5
• Đối tượng: Dòng cảm biến AS5172 và sản phẩm PSI5 tương thích
• Ứng dụng: Phát triển và đánh giá cảm biến ô tô
