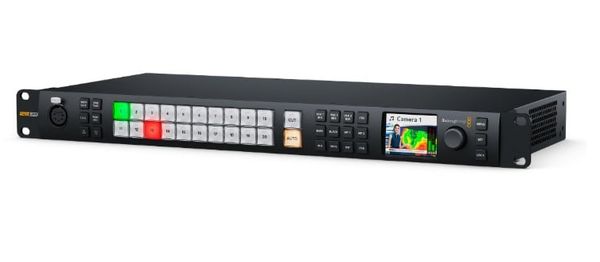

Blackmagic Design ATEM Monitoring Rack Panel 20 là panel điều khiển và giám sát video chuyên nghiệp dạng rack 1RU, được Blackmagic Design phát triển cho hệ thống sản xuất trực tiếp sử dụng ATEM và hạ tầng SMPTE ST 2110. Thiết bị kết hợp hai chức năng trong cùng một chassis: điều khiển switcher ATEM tại rack và chuyển đổi luồng video SMPTE 2110 IP thành tín hiệu monitoring truyền thống qua 12G-SDI và HDMI.
ATEM Monitoring Rack Panel 20 được trang bị hai kết nối Ethernet 10Gbps dành cho mạng SMPTE 2110 và hỗ trợ cơ chế truyền dự phòng ST 2022-7. Một luồng video IP có thể được đưa tới màn hình LCD tích hợp trên mặt trước, đồng thời chuyển đổi thành hai đầu ra 12G-SDI và một đầu ra HDMI để kết nối màn hình kiểm tra, thiết bị đo hoặc hệ thống monitoring khác.
Panel còn có hệ thống nút điều khiển cho switching khẩn cấp và setup tại rack, kết nối talkback XLR 5-pin, Ethernet 1Gbps dành cho điều khiển switcher/NMOS, USB-C cho thiết lập và cập nhật phần mềm cùng hai nguồn AC nội bộ độc lập. Thiết kế này phù hợp cho xe truyền hình, phòng máy, OB van, studio, trung tâm broadcast và hệ thống live production IP cần khả năng giám sát trực tiếp ngay tại tủ rack.
ATEM Monitoring Rack Panel 20 sử dụng hai cổng RJ45 10Gbps cho mạng SMPTE ST 2110. Hai đường mạng có thể hoạt động theo cơ chế ST 2022-7 để truyền hai bản sao của cùng một stream trên hai network độc lập.
Trong hệ thống broadcast, nếu một đường mạng gặp sự cố, receiver có thể tiếp tục sử dụng bản stream từ mạng còn lại theo thiết kế redundancy phù hợp. Điều này khác với việc bonding hai cổng để cộng băng thông; mục tiêu chính của ST 2022-7 là tăng tính sẵn sàng cho tín hiệu real-time.
Bộ converter tích hợp cho phép chọn một luồng video SMPTE 2110 IP để giám sát. Tín hiệu được hiển thị trực tiếp trên LCD của panel và đồng thời có thể được đưa ra hai cổng SDI hỗ trợ tới 12G-SDI cùng một đầu ra HDMI.
Hai SDI output hỗ trợ các rate 1.5G, 3G, 6G và 12G, nhờ đó panel có thể phục vụ cả hệ thống HD và Ultra HD. HDMI phù hợp để kết nối các màn hình phổ thông hoặc professional monitor có HDMI mà không cần thêm converter IP-to-HDMI riêng.
Một điểm cần lưu ý khi nhập dữ liệu là trang Technical Specifications hiện có dòng nhãn “HDMI 2.0 Video Inputs: 1”. Tuy nhiên mô tả chính thức của sản phẩm xác định tín hiệu SMPTE 2110 được chuyển thành hai SDI output và một HDMI output, đồng thời bảng kỹ thuật cũng ghi 8 kênh audio trên HDMI output. Vì vậy nên mô tả HDMI là đầu ra monitoring.
Blackmagic công bố video sampling 4:2:2 và color precision 10-bit. SDI hỗ trợ không gian màu Rec.709 và Rec.2020, phù hợp với các workflow broadcast HD và Ultra HD hiện đại.
Việc hỗ trợ 10-bit và Rec.2020 không đồng nghĩa thiết bị tự động chuyển đổi mọi nội dung thành HDR. Color space, metadata và định dạng của stream vẫn phụ thuộc toàn bộ pipeline SMPTE 2110, switcher và thiết bị hiển thị.
SMPTE 2110 tách video, audio và ancillary data thành các stream IP riêng. ATEM Monitoring Rack Panel 20 hỗ trợ SMPTE 2110-20 cho video không nén, 2110-30 cho PCM audio và 2110-40 dành cho ancillary data.
Thiết bị còn hỗ trợ 2110-21 traffic shaping, IGMP v3 và ancillary data bao gồm timecode RP188/SMPTE 12M-2, closed captioning cùng HDR static metadata. Những khả năng này phù hợp với môi trường production IP chuyên nghiệp thay vì chỉ truyền một tín hiệu video mạng đơn giản.
ATEM Monitoring Rack Panel 20 hỗ trợ IEEE 1588-2008 PTP v2 cùng ST 2059-1 và ST 2059-2. PTP cung cấp cơ sở đồng bộ thời gian chính xác giữa các thiết bị trong hạ tầng broadcast IP.
Trong hệ thống SMPTE 2110, timing đúng là yếu tố quan trọng để video, audio và dữ liệu liên quan có thể vận hành đồng bộ. Khi xảy ra lỗi mất lock hoặc video không ổn định, PTP configuration là một trong những hạng mục cần được kiểm tra bên cạnh switch mạng và luồng IP.
Panel hỗ trợ NMOS IS-04 Discovery and Registration và IS-05 Connection Management. IS-04 giúp thiết bị IP có thể được phát hiện và đăng ký trong hệ thống, còn IS-05 hỗ trợ quản lý kết nối giữa sender và receiver.
Blackmagic cũng công bố BCP-002-01 Natural Grouping và BCP-004-01 Receiver Capabilities. Đây là các thành phần quan trọng khi triển khai hệ thống IP có nhiều nguồn, nhiều receiver và yêu cầu quản lý tập trung.
ATEM Monitoring Rack Panel 20 không chỉ là IP video converter. Thiết bị còn đóng vai trò hardware control panel để người vận hành thực hiện setup và emergency switching ngay tại vị trí rack.
Blackmagic mô tả sản phẩm có 20 nút dành cho điều khiển switcher trong phần giới thiệu sản phẩm. Bảng kỹ thuật chi tiết hiện ghi mặt trước có 22 nút LED phục vụ setup và emergency switching, cùng 8 source button, 4 transition button, 6 nút talkback selection/mix, menu control knob, nút Set và front panel lock.
Vì cách Blackmagic trình bày số nút giữa phần marketing và bảng front-panel detail khác nhau, không nên đơn giản hóa rằng thiết bị là một switcher “20 HDMI input”. Con số 20 nằm ở chức năng panel điều khiển, không phải số lượng video input vật lý.
Màn hình HD tích hợp trên mặt trước cho phép kỹ thuật viên xem trực tiếp nguồn video mà không cần luôn bố trí monitor riêng trong quá trình setup rack.
Đây là một trong những điểm khác biệt thực tế giữa Monitoring Rack Panel và panel điều khiển thuần túy. Kỹ thuật viên có thể vừa xác nhận hình ảnh, vừa thực hiện các thao tác điều khiển và talkback ngay tại rack.
Panel có một kết nối XLR 5-pin dành cho talkback. Front panel còn có sáu nút lựa chọn và mix talkback theo specification của Blackmagic.
Talkback giúp kỹ thuật viên hoặc đạo diễn tại khu vực rack giao tiếp với thành viên production trong workflow tương thích. Đây là chức năng đặc biệt hữu ích tại OB van hoặc hệ thống studio có nhiều vị trí vận hành cách xa nhau.
Thiết bị sử dụng hai bộ nguồn AC nội bộ 100–240V 50/60Hz và hai socket IEC C14. Cấu hình nguồn kép phù hợp với hệ thống chuyên nghiệp có hai đường điện hoặc UPS độc lập.
Blackmagic hiện vẫn ghi mức power usage của ATEM Monitoring Rack Panel 20 là TBC. Vì vậy không nên tự lấy mức watt từ phiên bản Panel 40, ATEM Constellation hoặc thiết bị Blackmagic khác để điền vào sản phẩm này.
Các biểu hiện dưới đây có thể phát sinh do nguồn điện, switch mạng, cấu hình VLAN/PTP/NMOS, cáp Ethernet, SDI/HDMI, firmware hoặc linh kiện phần cứng. Đây không phải khẳng định ATEM Monitoring Rack Panel 20 có lỗi thiết kế.
Cần kiểm tra kết nối 10GbE, IP configuration, switch mạng, IGMP, NMOS, PTP và stream đang được route tới receiver. Không nên chỉ kiểm tra dây mạng rồi kết luận panel bị lỗi.
Cần xác nhận ST 2022-7 đã được triển khai đúng trên cả hai network và hai bản stream thực sự độc lập. Cấu hình redundancy sai có thể khiến việc rút một đường mạng làm tín hiệu mất hoàn toàn.
Kiểm tra stream đầu vào, video standard, cáp SDI/HDMI và thiết bị hiển thị. Với 12G-SDI hoặc 2160p60 cần sử dụng hạ tầng cáp và monitor đáp ứng băng thông tương ứng.
Cần xác định panel có nhận stream IP không, màn hình có được cấu hình đúng nguồn hay không và output ngoài còn hoạt động hay không. Nếu SDI/HDMI vẫn có hình nhưng LCD mất hoàn toàn, có thể tiếp tục khoanh vùng màn hình hoặc mạch display.
Kiểm tra cổng Control Network 1GbE, địa chỉ IP của switcher, kết nối ATEM Software Control và cấu hình network. Nên xác nhận switcher có thể được điều khiển bằng software trước khi kết luận phần cứng panel hỏng.
Kiểm tra headset/XLR 5-pin, routing talkback, nút selection/mix và cấu hình hệ thống. Talkback phụ thuộc cả phần cứng kết nối lẫn routing trong production environment.
Không. Đây là rack control panel tích hợp monitoring converter. Con số 20 liên quan tới phiên bản điều khiển, không phải 20 cổng HDMI hoặc SDI đầu vào.
Panel có hai cổng 10GbE nhận luồng SMPTE 2110 và hỗ trợ ST 2022-7 để triển khai hai mạng dự phòng.
Có. Blackmagic liệt kê các chuẩn Ultra HD từ 2160p23.98 đến 2160p60 và SDI hỗ trợ tới 12G-SDI.
Có một HDMI monitoring output theo mô tả chính thức của Blackmagic. Trang specification hiện có một nhãn “HDMI 2.0 Video Inputs” nhưng các mục mô tả, total outputs và HDMI audio đều xác định đây là đường output.
Có. Mặt trước tích hợp màn hình HD LCD để theo dõi nguồn video được chọn trực tiếp tại rack.
Có. Thiết bị có kết nối XLR 5-pin cho talkback và các nút lựa chọn/mix talkback trên front panel.
Thiết bị có hai bộ nguồn AC nội bộ 100–240V 50/60Hz và hai socket IEC C14, phù hợp triển khai nguồn dự phòng.
Rack Panel 20 có thiết kế 1RU và panel điều khiển nhỏ hơn. Rack Panel 40 sử dụng chassis 2RU, nhiều nút hơn và màn hình tích hợp lớn hơn.
Blackmagic Design ATEM Monitoring Rack Panel 20 là panel rack 1RU kết hợp điều khiển ATEM và monitoring converter SMPTE 2110. Thiết bị có hai mạng 10GbE dự phòng, hai 12G-SDI output, HDMI monitoring, LCD tích hợp, talkback XLR 5-pin, mạng điều khiển 1GbE và hai nguồn AC nội bộ.
Khi thiết bị gặp tình trạng không nhận stream SMPTE 2110, mất một đường 10GbE, không xuất 12G-SDI/HDMI, LCD không hiển thị, mất talkback, front panel không điều khiển switcher hoặc USB-C không được nhận, cần kiểm tra đồng thời nguồn, mạng, PTP, NMOS, firmware, cáp và từng giao tiếp trước khi kết luận lỗi phần cứng.
Nếu cần kiểm tra nguồn AC, 10GbE SMPTE 2110, 1GbE Control, 12G-SDI, HDMI, LCD, XLR Talkback, USB-C, hệ thống nút điều khiển hoặc mainboard của ATEM Monitoring Rack Panel 20, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa và tư vấn phương án phù hợp.
