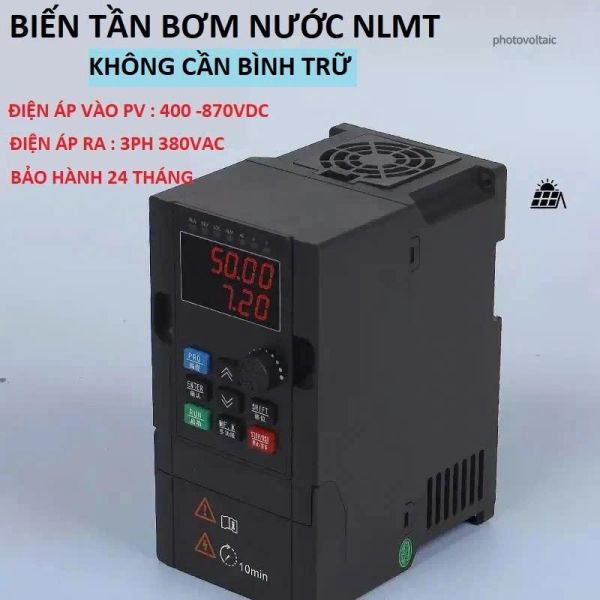

CAF550 5,5kW là biến tần được phân phối cho ứng dụng điều khiển bơm nước năng lượng mặt trời, có khả năng làm việc với nguồn DC từ chuỗi pin mặt trời và được nhà bán hàng mô tả hỗ trợ cả nguồn AC. Thiết bị tạo ngõ ra AC 3 pha 380V để vận hành động cơ hoặc máy bơm 3 pha trong hệ thống tưới tiêu, cấp nước, bơm giếng và các ứng dụng công nghiệp phù hợp.
Theo thông tin sản phẩm được công bố cho dòng CAF550, vùng điện áp DC được khuyến nghị để thiết bị hoạt động tốt là 400–750VDC. Phiên bản công suất 5,5kW có dòng output tối đa được công bố khoảng 13A, trong khi đầu ra là điện AC 3 pha 380V. Dòng sản phẩm còn có cơ chế tự động thay đổi tần số theo mức năng lượng mặt trời, giúp tốc độ bơm thay đổi tương ứng khi cường độ nắng tăng hoặc giảm.
Cần lưu ý tên thương mại hiện có chỉ ghi CAF550 mà chưa công bố một mã hậu tố chi tiết riêng cho phiên bản 5,5kW. Nguồn bán hàng cũng chưa cung cấp đầy đủ điện áp AC input, tần số output, chuẩn truyền thông hay bảng parameter của riêng bản 5,5kW. Vì vậy bài viết chỉ sử dụng các thông số đã xác minh được và không tự gán dữ liệu của một dòng solar inverter khác sang CAF550.
Trong hệ thống bơm sử dụng pin mặt trời, các tấm PV được mắc thành chuỗi để tạo điện áp DC phù hợp với đầu vào biến tần. CAF550 tiếp nhận nguồn DC này, biến đổi thành điện AC 3 pha 380V và điều chỉnh tần số cấp cho motor bơm.
Khi cường độ bức xạ mặt trời cao, công suất từ dàn PV tăng và biến tần có thể nâng tần số vận hành trong giới hạn cài đặt để bơm hoạt động mạnh hơn. Khi nắng yếu, công suất PV giảm, biến tần giảm tần số và tốc độ bơm để phù hợp lượng năng lượng hiện có. Đây là nguyên lý giúp hệ thống bơm mặt trời vận hành linh hoạt hơn so với việc cấp trực tiếp nguồn không ổn định cho motor.
Nhà phân phối mô tả CAF550 hỗ trợ đầu vào DC và AC. Điều này cho phép dòng sản phẩm được hướng tới các hệ thống cần khả năng sử dụng nguồn điện dự phòng ngoài pin mặt trời. Tuy nhiên điện áp AC input cụ thể của phiên bản CAF550 5,5kW không được công bố rõ trong nguồn kỹ thuật hiện có, vì vậy khi đấu nguồn AC phải kiểm tra trực tiếp tem thiết bị hoặc tài liệu đi kèm thay vì mặc định AC input là 380V.
Thông tin bán hàng của CAF550 công bố vùng điện áp hoạt động tốt nhất khoảng 400–750VDC. Đây là thông số quan trọng khi thiết kế số lượng tấm pin mắc nối tiếp.
Điện áp của chuỗi PV không phải một giá trị cố định. Voc và Vmp của tấm pin thay đổi theo nhiệt độ, ánh sáng và điều kiện vận hành. Vì vậy khi thiết kế phải tính cả điện áp hở mạch Voc trong điều kiện nhiệt độ thấp và điện áp làm việc Vmp khi trời nóng, bảo đảm chuỗi pin vẫn nằm trong giới hạn mà biến tần cho phép.
Không nên chỉ cộng công suất Wp của các tấm pin rồi đấu vào biến tần. Số lượng tấm nối tiếp quyết định điện áp chuỗi, còn số string song song ảnh hưởng dòng và tổng công suất PV. Cả điện áp, dòng và công suất đều phải được kiểm tra trước khi cấp nguồn.
CAF550 5,5kW được công bố có đầu ra AC 3 pha 380V. Vì vậy thiết bị được hướng tới motor hoặc bơm 3 pha có điện áp định mức phù hợp.
Trước khi kết nối phải đọc nameplate motor để kiểm tra điện áp, dòng định mức, tần số và cách đấu sao/tam giác. Không nên chỉ căn cứ vào công suất kW để kết luận motor chắc chắn tương thích với biến tần.
Chiều quay của bơm cũng cần được kiểm tra trong lần chạy đầu tiên. Nếu motor quay ngược, cần xử lý theo hướng dẫn đấu dây và cài đặt phù hợp của hệ thống, tránh để bơm chạy ngược kéo dài gây giảm lưu lượng hoặc ảnh hưởng phần cơ khí.
Nguồn sản phẩm CAF550 liệt kê dòng output tối đa tương ứng các mức công suất: khoảng 9A cho 3,7kW, 13A cho 5,5kW và 17A cho 7,5kW. Đây là một trong những thông số giúp phân biệt đúng phiên bản công suất khi lựa chọn thiết bị.
Khi lựa chọn bơm, dòng điện trên nameplate motor cần được đối chiếu với khả năng output của biến tần. Nếu motor yêu cầu dòng cao hơn đáng kể, đặc biệt khi tải nặng hoặc bơm bị kẹt cơ khí, biến tần có thể báo quá dòng hoặc không thể vận hành ổn định.
Dòng khởi động khi sử dụng biến tần thường được kiểm soát tốt hơn so với khởi động trực tiếp DOL, nhưng điều đó không có nghĩa có thể chọn biến tần nhỏ hơn motor tùy ý. Công suất và dòng phải được tính theo đặc tính tải thực tế.
Một điểm dễ gây nhầm là CAF550 5,5kW là công suất của biến tần, không đồng nghĩa nguồn bán hàng khuyến nghị nó trực tiếp cho mọi motor bơm 5,5kW.
Trong bảng cấu hình PV của đơn vị phân phối, hệ bơm khoảng 4kW được đề xuất sử dụng biến tần từ 5,5kW trở lên. Với hệ bơm 5,5kW, đơn vị này lại khuyến nghị biến tần từ 7,5kW trở lên. Đây là cách lựa chọn có dự phòng công suất cho ứng dụng bơm thực tế.
Vì vậy nếu người dùng đang có motor bơm đúng 5,5kW, không nên chỉ thấy biến tần ghi 5,5kW rồi đấu ngay. Cần kiểm tra dòng motor, cột áp, đặc tính tải, điều kiện nắng và hướng dẫn lựa chọn của nhà cung cấp để quyết định có cần nâng biến tần lên cấp 7,5kW hay không.
Nhà phân phối CAF550 đưa ra một số cấu hình PV tham khảo theo công suất bơm. Đây là gợi ý thương mại cho hệ thống thực tế, không phải quy tắc cố định áp dụng cho mọi loại tấm pin.
Khi dùng tấm pin khác công suất hoặc khác điện áp Vmp/Voc, số lượng tấm phải tính lại. Không nên sao chép nguyên số lượng trên nếu thông số module PV thực tế khác.
Một đặc điểm được nhà phân phối nhấn mạnh ở dòng CAF550 là khả năng tự động tăng hoặc giảm tần số khi ánh nắng mạnh hoặc yếu. Đặc tính này rất quan trọng với hệ thống bơm trực tiếp từ PV vì nguồn năng lượng mặt trời biến đổi liên tục trong ngày.
Buổi sáng hoặc khi trời nhiều mây, điện năng từ PV thấp hơn nên hệ thống có thể vận hành bơm ở tốc độ thấp hơn. Khi bức xạ tăng vào giữa ngày, biến tần tăng khả năng khai thác nguồn và nâng tốc độ motor phù hợp.
Tuy nhiên nguồn hiện có không công bố thuật toán hoặc dải MPPT cụ thể của CAF550. Vì vậy không nên tự ghi một dải MPPT, hiệu suất MPPT hoặc điện áp MPPT danh định nếu chưa có manual chính xác của dòng này.
Nguồn phân phối mô tả CAF550 là biến tần đa năng tải nặng, có thể được sử dụng với những tải như bơm nước, băng chuyền và quạt trong điều kiện lựa chọn và cài đặt phù hợp.
Tuy nhiên khi chuyển từ ứng dụng bơm sang tải khác, người dùng cần cài lại các thông số motor, thời gian tăng giảm tốc và chế độ điều khiển phù hợp. Không nên lấy bộ parameter tối ưu cho bơm nước rồi sử dụng nguyên trạng cho băng tải hoặc tải có mô-men khởi động khác.
CAF550 có thể sử dụng trong hệ thống tưới vườn, trang trại hoặc khu vực xa lưới điện, tận dụng nguồn PV để vận hành bơm vào ban ngày.
Biến tần có thể điều khiển motor bơm 3 pha 380V phù hợp trong hệ thống bơm giếng hoặc bơm đưa nước lên bồn chứa.
Sản phẩm được bán với mô tả hỗ trợ đầu vào DC/AC, hướng đến hệ thống có thể kết hợp nguồn mặt trời và nguồn điện khác. Điện áp AC input phải được xác nhận trên chính thiết bị trước khi đấu nối.
Dòng CAF550 còn được giới thiệu cho tải quạt và băng chuyền, nhưng cần lựa chọn công suất và cài parameter phù hợp với motor thực tế.
Các tình trạng dưới đây là những lỗi có thể xuất hiện ở biến tần bơm năng lượng mặt trời nói chung do nguồn PV, nguồn AC, motor, dây dẫn, môi trường, linh kiện công suất hoặc cài đặt. Đây không phải khẳng định CAF550 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần đo điện áp chuỗi PV tại đầu vào DC, kiểm tra cầu dao DC, cầu chì, connector, cực tính và dây dẫn. Nếu điện áp PV quá thấp, biến tần có thể chưa đạt điều kiện khởi động.
Kiểm tra lệnh RUN, parameter motor, dây U/V/W, trạng thái bảo vệ và tình trạng cơ khí của bơm. Không nên mặc định bo công suất hỏng chỉ vì motor chưa quay.
Đây có thể là phản ứng bình thường của hệ thống solar pump khi công suất PV không đủ. Biến tần giảm tần số để phù hợp nguồn năng lượng hiện có. Cần so sánh điện áp, công suất PV và thời tiết trước khi xác định lỗi.
Nguyên nhân có thể gồm motor quá tải, bơm bị kẹt, dây motor chạm chập, thời gian tăng tốc quá ngắn hoặc biến tần được chọn quá sát công suất tải.
Cần kiểm tra số tấm mắc nối tiếp và Voc thực tế của chuỗi PV. Khi trời lạnh, Voc của pin có thể tăng và làm điện áp chuỗi cao hơn mức tính toán ở điều kiện tiêu chuẩn.
Nếu bức xạ thấp khiến điện áp/công suất PV không đủ, biến tần có thể giảm tần số hoặc dừng. Cần phân biệt trạng thái thiếu năng lượng với lỗi mạch nguồn của thiết bị.
Kiểm tra quạt làm mát, khe thông gió, bụi bẩn, nhiệt độ môi trường và dòng tải. Nhà phân phối yêu cầu vị trí lắp tránh ánh nắng trực tiếp, bụi, khí ăn mòn, khí dễ cháy, hơi nước và môi trường nhiễm mặn.
Không được để tổng Voc của chuỗi pin vượt giới hạn điện áp DC của biến tần. Việc đo điện áp vào giữa trưa chưa đủ để xác nhận an toàn vì điện áp PV có thể cao hơn đáng kể khi nhiệt độ tấm pin giảm.
Nên sử dụng thiết bị bảo vệ DC phù hợp và dây dẫn đúng tiết diện. Hệ thống PV điện áp hàng trăm volt DC có khả năng duy trì hồ quang nguy hiểm, vì vậy việc đấu nối và ngắt mạch cần được thực hiện bởi người có chuyên môn.
Biến tần cần được lắp ở vị trí thông thoáng, tránh ánh nắng chiếu trực tiếp và môi trường nhiều bụi, khí ăn mòn, hơi nước hoặc chất dễ cháy. Khoảng trống tản nhiệt quanh thiết bị cần được giữ theo yêu cầu lắp đặt thực tế.
Thiết bị được phân phối chủ yếu cho ứng dụng điều khiển bơm nước bằng năng lượng mặt trời và tạo đầu ra AC 3 pha 380V.
Nguồn sản phẩm công bố vùng điện áp hoạt động tốt khoảng 400–750VDC.
Dòng output tối đa được công bố cho phiên bản 5,5kW là khoảng 13A.
Đầu ra được nhà phân phối xác định là AC 3 pha 380V.
Có. Sản phẩm được thiết kế/phân phối cho hệ thống bơm NLMT sử dụng nguồn DC từ chuỗi PV, với vùng DC được công bố khoảng 400–750VDC.
Tên sản phẩm được nhà phân phối công bố là loại “vào DC, AC”. Tuy nhiên điện áp AC input cụ thể của bản 5,5kW chưa được nguồn hiện có ghi rõ, vì vậy cần xem nameplate hoặc manual trước khi cấp nguồn.
Không nên kết luận chỉ dựa trên cùng công suất kW. Đơn vị phân phối hiện khuyến nghị hệ bơm 5,5kW sử dụng biến tần từ 7,5kW trở lên trong cấu hình solar của họ. Cần đối chiếu dòng motor, đặc tính bơm và dàn PV thực tế.
Nguồn CAF550 mô tả thiết bị có khả năng tự động tăng giảm tần số khi ánh nắng mạnh yếu. Khi năng lượng PV giảm, biến tần có thể giảm tần số và tốc độ motor để duy trì vận hành phù hợp với nguồn hiện có.
CAF550 5,5kW là biến tần hướng tới ứng dụng bơm năng lượng mặt trời, có vùng điện áp DC được công bố 400–750VDC, ngõ ra AC 3 pha 380V và dòng output tối đa khoảng 13A. Thiết bị có thể tự điều chỉnh tần số theo mức năng lượng mặt trời để hỗ trợ bơm vận hành khi cường độ nắng thay đổi.
Khi biến tần gặp tình trạng không lên nguồn, không chạy motor, bơm yếu bất thường, báo quá dòng, quá áp, thấp áp, mất pha đầu ra, nóng quá mức hoặc lỗi công suất, cần kiểm tra chuỗi PV, nguồn AC nếu sử dụng, DC Bus, IGBT, driver, tụ điện, quạt làm mát, motor và parameter trước khi xác định linh kiện bị hỏng.
Nếu cần kiểm tra mạch nguồn, DC Bus, IGBT, driver, tụ DC, bo điều khiển, quạt, keypad, terminal hoặc ngõ ra động cơ của biến tần CAF550 5,5kW chạy bơm năng lượng mặt trời, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
