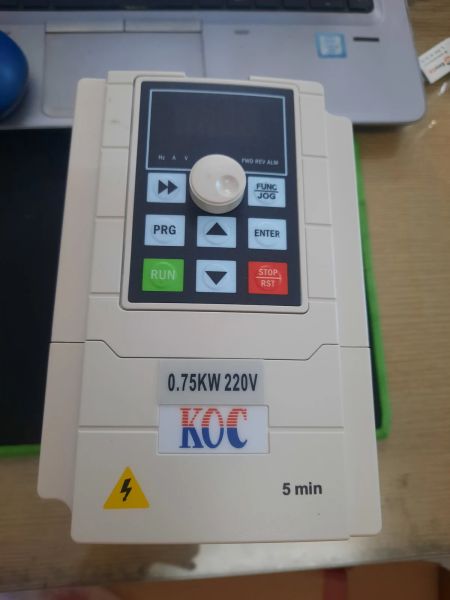

Biến Tần KCLY KOC200-0R75S2 0,75kW – Vào 1 Pha 220V Ra 3 Pha 220V

KCLY KOC200-0R75S2 là biến tần công suất 0,75kW dùng để điều khiển động cơ không đồng bộ 3 pha trong các hệ thống điện chỉ có nguồn 1 pha 220V. Theo thông tin của đúng sản phẩm KOC200-0R75S2 đang được phân phối, biến tần nhận nguồn 1 pha 220V, tạo ngõ ra 3 pha 220V và có dòng output được công bố là 3,0A.

KOC200 thuộc nhóm biến tần công suất nhỏ của KCLY, hướng tới các ứng dụng như bơm, quạt, băng tải, máy đóng gói và các máy sử dụng động cơ không đồng bộ. Dòng KOC200 hỗ trợ điều khiển V/F, điều chỉnh tần số, các ngõ vào/ra điều khiển và truyền thông Modbus RS485, nhờ đó có thể vận hành độc lập từ bàn phím hoặc tích hợp với PLC và hệ thống tự động hóa.

Cần chú ý cách ghi model. Trang sản phẩm đang đề cập sử dụng mã KOC200-0R75S2, trong khi catalogue KOC200 lưu hành trên thị trường còn gặp cách ghi KOC200-R75S2-B cho phiên bản 0,75kW 1 pha 220V ra 3 pha 220V. Không nên tự coi hai hậu tố là hoàn toàn giống nhau khi thay thế thiết bị nếu chưa đối chiếu nameplate, dòng output và revision thực tế.

Thông số kỹ thuật chính KCLY KOC200-0R75S2

• Thương hiệu: KCLY
• Dòng sản phẩm: KOC200
• Model theo trang sản phẩm: KOC200-0R75S2
• Công suất: 0,75kW
• Công suất quy đổi: khoảng 1HP
• Nguồn đầu vào: 1 pha 220VAC
• Nguồn đầu ra: 3 pha 220VAC
• Dòng output được công bố cho KOC200-0R75S2: 3,0A
• Loại động cơ: Động cơ không đồng bộ
• Phương pháp điều khiển dòng KOC200: V/F
• Dải điều chỉnh tần số dòng KOC200: 0–999,9Hz
• Mô-men khởi động dòng KOC200: khoảng 150% tại 3Hz theo catalogue lưu hành
• Sai số điều chỉnh tốc độ: khoảng ±0,5%
• Digital Input: 5 ngõ vào DI
• Analog Input: 1 ngõ AI
• Digital Output: 1 ngõ DO
• Relay Output: 1 relay NO + NC
• Analog Output: 1 ngõ AO
• Truyền thông: Modbus RS485
• Nguồn đặt tốc độ: Keypad, Analog, tín hiệu điều khiển ngoài, đa cấp tốc độ và RS485 tùy cấu hình
• Chức năng điều khiển: Đa cấp tốc độ, PID, PLC đơn giản và các chức năng điều khiển cơ bản của dòng KOC200
• Braking Unit: Dòng KOC200 được catalogue thị trường mô tả tích hợp bộ điều khiển thắng ở công suất đến 7,5kW
• Keypad: Bàn phím cố định hoặc hỗ trợ giải pháp kéo rời tùy cấu hình
• Bảo hành theo trang bán KOC200-0R75S2: 18 tháng

Ý nghĩa model KOC200-0R75S2

KOC200 xác định series biến tần. Phần 0R75 được sử dụng để biểu thị công suất 0,75kW, trong đó ký tự R đóng vai trò dấu thập phân trong cách đặt mã công suất của nhiều dòng biến tần công nghiệp.

Hậu tố S2 thuộc nhóm nguồn 1 pha 220V và đầu ra 3 pha 220V của KOC200. Đây là đặc điểm cần phân biệt với dòng T4, vốn được catalogue KOC200 mô tả cho cấu hình nguồn 3 pha 380V và ngõ ra 3 pha 380V.

Vì vậy KOC200-0R75S2 không được đấu trực tiếp vào nguồn 3 pha 380V. Khi thay biến tần cần đọc đúng hậu tố trên tem thay vì chỉ nhìn công suất 0,75kW.

Nguồn vào 1 pha 220V – ngõ ra 3 pha 220V

Ưu điểm thực tế của KOC200-0R75S2 là cho phép sử dụng motor 3 pha 220V tại những vị trí chỉ có điện dân dụng hoặc nguồn 1 pha 220V phù hợp. Biến tần chỉnh lưu nguồn AC đầu vào thành điện DC trên DC Bus, sau đó tầng IGBT tạo lại điện AC 3 pha có tần số thay đổi ở đầu ra U/V/W.

Cần hiểu rằng biến tần không biến 1 pha 220V thành 3 pha 380V ở model này. Đầu ra của KOC200-0R75S2 là 3 pha thuộc cấp 220V. Nếu motor nameplate chỉ cho phép 380V khi đấu sao và 220V khi đấu tam giác, kỹ thuật viên phải đấu motor đúng cấu hình 220V theo nameplate.

Không nên đấu motor 3 pha 380V chỉ có một mức điện áp 380V vào KOC200-0R75S2 rồi kỳ vọng motor đạt đủ mô-men định mức. Phải kiểm tra rõ điện áp Δ/Y của động cơ trước khi lắp.

Dòng output 3,0A của phiên bản đang đề cập

Trang sản phẩm đúng mã KOC200-0R75S2 công bố dòng output là 3,0A. Đây là thông số nên ưu tiên khi nhập dữ liệu cho chính sản phẩm mang mã này.

Một số catalogue và bảng giá KOC mới hơn sử dụng mã KOC200-R75S2-B và có thể công bố dòng khác cho biến thể đó. Vì vậy không nên lấy dòng của bản R75S2-B gán ngược cho KOC200-0R75S2 nếu chưa xác nhận rằng hai sản phẩm cùng revision phần cứng.

Khi lựa chọn motor, cần so sánh dòng định mức trên nameplate motor với dòng output thực tế của biến tần. Chỉ cùng công suất 0,75kW chưa đủ để kết luận chắc chắn tương thích vì dòng motor còn thay đổi theo điện áp, hiệu suất và thiết kế động cơ.

Điều khiển V/F của dòng KOC200

KOC200 sử dụng phương pháp V/F Control. Biến tần thay đổi điện áp theo tần số để duy trì đặc tính từ thông phù hợp cho động cơ không đồng bộ trong phạm vi điều khiển.

V/F là phương pháp phù hợp với nhiều tải phổ thông như bơm, quạt, băng tải nhẹ và máy cơ khí không yêu cầu điều khiển mô-men chính xác ở tốc độ rất thấp. So với những dòng vector cao cấp, cấu trúc điều khiển V/F đơn giản hơn nhưng đáp ứng tốt nhiều nhu cầu điều chỉnh tốc độ thông dụng.

Catalogue KOC200 công bố mô-men khởi động khoảng 150% tại 3Hz. Giá trị này nên được hiểu trong điều kiện thiết kế của dòng sản phẩm, không phải bảo đảm mọi motor và mọi tải đều đạt đúng mức mô-men đó.

Dải tần số điều chỉnh 0–999,9Hz

Dòng KOC200 được công bố có dải tần điều chỉnh từ 0 đến 999,9Hz. Điều này tạo phạm vi cài đặt rộng cho nhiều loại động cơ và máy đặc thù.

Tuy nhiên khả năng cài biến tần tới 999,9Hz không có nghĩa motor phổ thông được phép chạy tới tần số này. Motor 50Hz hoặc 60Hz thông thường phải được giới hạn theo tốc độ cơ khí, khả năng bạc đạn, cân bằng rotor và đặc tính tải.

Đặt tần số quá cao có thể làm motor vượt tốc và gây nguy hiểm cho máy. Tần số tối đa nên được khóa theo thông số thiết bị thực tế.

Hệ thống ngõ vào và ngõ ra điều khiển

Dòng KOC200 được công bố có 5 Digital Input và 1 Analog Input. Các DI có thể được sử dụng cho lệnh chạy/dừng, đảo chiều hoặc những chức năng lập trình khác tùy parameter.

Analog Input cho phép nhận tín hiệu đặt tốc độ từ biến trở hoặc bộ điều khiển bên ngoài theo cấu hình thực tế. Nhờ đó tốc độ motor có thể được điều chỉnh mà không cần thao tác trực tiếp trên keypad.

Phía output có 1 Digital Output, 1 Relay Output dạng NO + NC và 1 Analog Output. Các ngõ ra có thể phục vụ báo trạng thái RUN, lỗi, tần số hoặc các chức năng giám sát khác tùy parameter.

Truyền thông Modbus RS485

KOC200 hỗ trợ Modbus RS485, cho phép kết nối với PLC, HMI hoặc hệ thống điều khiển có giao thức tương thích. Qua truyền thông, bộ điều khiển có thể gửi lệnh RUN/STOP, đặt tần số hoặc đọc dữ liệu trạng thái tùy mapping thanh ghi của biến tần.

Khi mất kết nối RS485, cần kiểm tra địa chỉ slave, baud rate, parity, dây A/B và parameter lựa chọn nguồn lệnh. Không nên kết luận bo điều khiển hỏng khi biến tần vẫn chạy tốt bằng keypad.

Các nguồn đặt tốc độ của KOC200

• Keypad: đặt tần số trực tiếp trên bàn phím.
• Analog Input: điều chỉnh từ biến trở hoặc tín hiệu analog phù hợp.
• Digital Input: lựa chọn các cấp tốc độ cài sẵn.
• PLC đơn giản: thực hiện chu trình điều khiển cơ bản theo parameter.
• PID: sử dụng trong các ứng dụng cần điều khiển theo tín hiệu phản hồi phù hợp.
• RS485: nhận lệnh và tần số từ hệ thống điều khiển truyền thông.

Ứng dụng của KCLY KOC200-0R75S2

Bơm nước công suất nhỏ

Biến tần có thể điều chỉnh tốc độ bơm để thay đổi lưu lượng, hỗ trợ khởi động mềm và giảm tác động cơ khí so với việc đóng điện trực tiếp.

Quạt và hệ thống thông gió

Tải quạt phù hợp với đặc tính V/F của KOC200. Việc giảm tốc độ khi không cần lưu lượng tối đa còn có thể giúp giảm điện năng tiêu thụ.

Băng tải nhẹ

KOC200-0R75S2 có thể điều chỉnh tốc độ băng tải sử dụng motor 3 pha 220V phù hợp, đồng thời thiết lập thời gian tăng và giảm tốc để giảm giật cơ khí.

Máy đóng gói

Các máy đóng gói nhỏ có thể sử dụng biến tần để điều chỉnh tốc độ cơ cấu truyền động theo từng mức sản xuất.

Máy dệt và máy đan dây

Đây cũng là nhóm ứng dụng được catalogue KOC200 liệt kê, phù hợp với yêu cầu thay đổi tốc độ của motor không đồng bộ công suất nhỏ.

Những lỗi KCLY KOC200-0R75S2 có thể gặp

Các tình trạng dưới đây là những lỗi có thể xảy ra với biến tần do nguồn điện, motor, dây dẫn, tải, parameter, nhiệt độ hoặc linh kiện lão hóa. Đây không phải khẳng định KCLY KOC200-0R75S2 có lỗi thiết kế hoặc chắc chắn sẽ xuất hiện các vấn đề này.

Biến tần không lên nguồn

Cần kiểm tra nguồn 1 pha 220V, CB, terminal đầu vào, cầu chỉnh lưu và mạch nguồn switching. Nếu nguồn AC đầy đủ nhưng keypad không hiển thị, phần nguồn điều khiển hoặc DC Bus có thể cần kiểm tra sâu.

Biến tần lên nguồn nhưng motor không chạy

Kiểm tra nguồn lệnh RUN, nguồn đặt tần số, trạng thái Digital Input, parameter và dây U/V/W. Nếu biến tần có tần số output nhưng motor không quay, cần kiểm tra motor và tải cơ khí.

Biến tần báo quá dòng

Nguyên nhân có thể gồm motor quá tải, cơ cấu bị kẹt, dây motor chạm chập, thời gian tăng tốc quá ngắn hoặc tầng IGBT có vấn đề. Cần đo dòng thực tế trước khi thay linh kiện.

Biến tần báo quá áp

Cần kiểm tra điện áp nguồn, thời gian giảm tốc và năng lượng tái sinh từ tải. Với tải quán tính, giảm tốc quá nhanh có thể làm điện áp DC Bus tăng.

Motor chạy yếu hoặc không đủ mô-men

Cần kiểm tra điện áp đấu motor, cách đấu tam giác/sao, tần số base, V/F curve và tình trạng tải. Đặc biệt với biến tần ra 3 pha 220V, motor phải có khả năng vận hành ở điện áp tương ứng.

Biến tần nóng bất thường

Kiểm tra quạt làm mát, khe gió, nhiệt độ tủ, bụi bẩn và dòng tải. Nhiệt độ tăng cao kéo dài có thể làm giảm tuổi thọ tụ DC Bus và linh kiện công suất.

Mất truyền thông RS485

Kiểm tra dây A/B, baud rate, slave address, parameter communication và nguồn điều khiển. Nhiễu từ dây motor cũng có thể ảnh hưởng đường truyền nếu bố trí dây không phù hợp.

Quy trình khoanh vùng sự cố KOC200-0R75S2

• Bước 1: xác nhận đúng model KOC200-0R75S2 và nguồn 1 pha 220V.
• Bước 2: kiểm tra điện áp nguồn đầu vào.
• Bước 3: đọc và ghi lại mã lỗi trước khi reset.
• Bước 4: kiểm tra điện áp DC Bus.
• Bước 5: kiểm tra dây U/V/W và motor 3 pha 220V.
• Bước 6: đối chiếu dòng motor với dòng output của biến tần.
• Bước 7: kiểm tra parameter nguồn lệnh RUN và nguồn đặt tần số.
• Bước 8: kiểm tra Digital Input, Analog Input và Relay Output nếu hệ thống điều khiển ngoài.
• Bước 9: kiểm tra RS485 nếu PLC/HMI không giao tiếp được.
• Bước 10: kiểm tra quạt và hệ thống tản nhiệt.
• Bước 11: kiểm tra cầu chỉnh lưu, tụ DC và IGBT nếu lỗi công suất vẫn tồn tại.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chỉnh lưu: khi biến tần chập nguồn hoặc DC Bus không hình thành đúng.
• Tụ DC Bus: khi tụ phồng, suy giảm hoặc điện áp bus dao động.
• IGBT: khi chập tầng công suất, mất pha output hoặc báo quá dòng bất thường.
• Gate Driver: khi IGBT không được kích đúng hoặc module công suất liên tục hỏng.
• Mạch nguồn switching: khi keypad không lên dù nguồn vào bình thường.
• Current Sensor: khi dòng hiển thị hoặc chức năng bảo vệ bất thường.
• Keypad: khi màn hình hoặc phím điều khiển không hoạt động.
• RS485: khi biến tần mất giao tiếp với PLC/HMI.
• Quạt làm mát: khi quạt yếu, kẹt hoặc phát tiếng lớn.
• Terminal: khi lỏng, cháy hoặc oxy hóa.
• Motor và cáp motor: cần kiểm tra trước khi xác định biến tần hỏng.

Lưu ý khi sử dụng KOC200-0R75S2

Nguồn đầu vào của model đang đề cập là 1 pha 220V, còn đầu ra là 3 pha 220V. Tuyệt đối không cấp 380V vào model S2 nếu nameplate không cho phép.

Động cơ phải được đấu theo điện áp phù hợp. Với motor có nameplate 220/380V Δ/Y, khi chạy từ biến tần 3 pha 220V thường phải sử dụng cấu hình phù hợp với mức 220V theo hướng dẫn của nhà sản xuất motor.

Không đặt contactor đóng cắt thường xuyên giữa biến tần và motor khi biến tần đang phát output nếu hệ thống không được thiết kế cho thao tác đó. Việc đóng cắt tải ở đầu ra trong lúc IGBT đang switching có thể gây fault hoặc ảnh hưởng tầng công suất.

Dây motor và dây nguồn nên được tách khỏi dây tín hiệu analog và RS485 để giảm nhiễu. Vỏ motor và biến tần phải được nối đất đúng kỹ thuật.

Phân biệt KOC200-0R75S2 và KOC200-R75T4

• KOC200-0R75S2: công suất 0,75kW, vào 1 pha 220V, ra 3 pha 220V, trang sản phẩm công bố dòng output 3,0A.
• KOC200-R75T4: công suất 0,75kW, vào 3 pha 380V, ra 3 pha 380V; nguồn phân phối công bố dòng output khoảng 2,0A.

Hai model có cùng công suất nhưng điện áp nguồn và điện áp motor khác nhau. Không được thay S2 bằng T4 hoặc ngược lại mà giữ nguyên hệ thống nguồn và motor.

Phân biệt KOC200-0R75S2 và KOC200-R75S2-B

Trang sản phẩm đang xử lý ghi model KOC200-0R75S2 với dòng output 3,0A. Trong khi các catalogue KOC200 mới hơn thường ghi phiên bản 0,75kW là KOC200-R75S2-B.

Do có khác biệt về cách đặt mã và dữ liệu dòng output giữa các nguồn, không nên tự sửa tên KOC200-0R75S2 thành R75S2-B trong dữ liệu sản phẩm. Nếu mục đích là thay thế linh kiện thực tế, nên đọc model và dòng định mức trực tiếp trên nameplate.

Những điểm dễ nhập sai về KCLY KOC200-0R75S2

• Model trang sản phẩm là KOC200-0R75S2.
• Công suất chính xác là 0,75kW.
• Nguồn vào là 1 pha 220V.
• Nguồn ra là 3 pha 220V.
• Không phải biến tần 1 pha 220V ra 3 pha 380V.
• Dòng output được đúng trang KOC200-0R75S2 công bố là 3,0A.
• KOC200 sử dụng điều khiển V/F.
• Dải điều chỉnh tần số của dòng KOC200 được công bố 0–999,9Hz.
• Dòng KOC200 hỗ trợ Modbus RS485.
• Có 5 Digital Input và 1 Analog Input theo catalogue KOC200 lưu hành.
• Có 1 Digital Output, 1 Relay Output và 1 Analog Output.
• Không nhầm S2 với T4; T4 thuộc cấu hình 3 pha 380V.
• Catalogue mới còn gặp mã R75S2-B; không nên tự coi hoàn toàn đồng nhất với 0R75S2 khi chưa kiểm tra nameplate.
• Không lấy dòng output của model 1,5kW hoặc 2,2kW gán cho phiên bản 0,75kW.
• Không nhầm manual “KOC200 Mode C Digital AC Motor Soft Starter” với tài liệu biến tần KOC200; đây là tài liệu soft starter khác dù cùng tên KOC200 xuất hiện trên Internet.

FAQ – Biến tần KCLY KOC200-0R75S2

KOC200-0R75S2 có công suất bao nhiêu?

Công suất được công bố là 0,75kW, tương đương khoảng 1HP.

KOC200-0R75S2 dùng nguồn gì?

Biến tần sử dụng nguồn đầu vào 1 pha 220VAC.

Đầu ra KOC200-0R75S2 là bao nhiêu?

Đầu ra là điện AC 3 pha 220V để cấp cho motor 3 pha có điện áp phù hợp.

Dòng output KOC200-0R75S2 là bao nhiêu?

Đúng trang sản phẩm KOC200-0R75S2 công bố dòng output 3,0A.

KOC200 có điều khiển vector không?

Catalogue của dòng KOC200 xác định phương pháp điều khiển là V/F. Các dòng KCLY/KOC cao cấp hơn có thể có vector control nhưng không nên gán chức năng đó sang KOC200.

KOC200 có RS485 không?

Có. Dòng KOC200 hỗ trợ truyền thông Modbus RS485 để kết nối PLC, HMI hoặc bộ điều khiển tương thích.

Biến tần có dùng được motor 380V không?

KOC200-0R75S2 chỉ tạo đầu ra 3 pha 220V. Chỉ sử dụng motor nếu nameplate cho phép vận hành đúng ở 220V với cách đấu tương ứng. Không nên dùng cho motor chỉ định mức 380V.

KOC200-0R75S2 khác KOC200-R75T4 như thế nào?

S2 sử dụng đầu vào 1 pha 220V và đầu ra 3 pha 220V. T4 sử dụng đầu vào 3 pha 380V và đầu ra 3 pha 380V.

Tại sao có nơi ghi KOC200-R75S2-B thay vì KOC200-0R75S2?

Các catalogue và nguồn phân phối khác nhau đang sử dụng cách ghi model/revision khác nhau. Khi thay thế thực tế nên ưu tiên đúng mã và dòng điện trên tem của biến tần đang sử dụng.

Kiểm tra, sửa chữa KCLY KOC200-0R75S2 tại Viện Máy Tính

KCLY KOC200-0R75S2 là biến tần 0,75kW nhận nguồn 1 pha 220V và tạo ngõ ra 3 pha 220V, với dòng output được trang sản phẩm công bố 3,0A. Dòng KOC200 sử dụng điều khiển V/F, hỗ trợ các ngõ vào/ra điều khiển và Modbus RS485, phù hợp với nhiều motor công suất nhỏ.

Khi biến tần gặp tình trạng không lên nguồn, báo quá dòng, quá áp, motor không chạy, mất pha output, motor chạy yếu, mất RS485, quạt không hoạt động hoặc thiết bị nóng bất thường, cần kiểm tra nguồn 220V, motor, parameter, cầu chỉnh lưu, DC Bus, IGBT và Gate Driver trước khi xác định linh kiện hỏng.

Nếu cần kiểm tra mạch nguồn, cầu chỉnh lưu, tụ DC Bus, IGBT, Gate Driver, current sensor, keypad, RS485, quạt hoặc ngõ ra U/V/W của biến tần KCLY KOC200-0R75S2 0,75kW, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế phù hợp.
