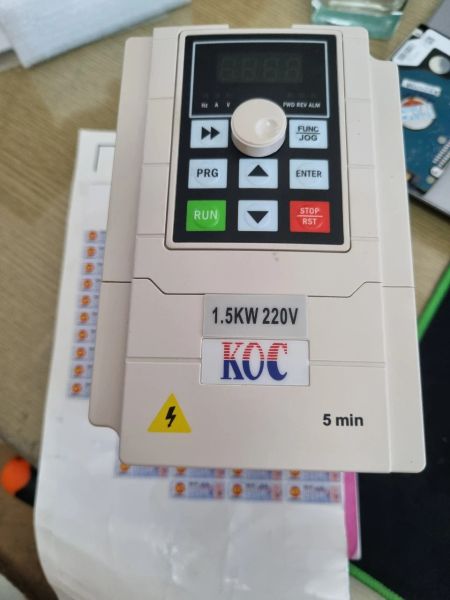

Biến Tần KCLY KOC200-1R5S2-B 1,5kW – Vào 1 Pha 220V Ra 3 Pha 220V

KCLY KOC200-1R5S2-B là biến tần công suất 1,5kW, tương đương khoảng 2HP, thuộc dòng KOC200. Phiên bản này sử dụng nguồn đầu vào 1 pha 220VAC và tạo đầu ra 3 pha 220VAC để điều khiển động cơ không đồng bộ có điện áp phù hợp. Dòng điện output được công bố cho đúng model 1R5S2-B là 7,0A.

KOC200 sử dụng phương pháp điều khiển V/F, hỗ trợ điều chỉnh tần số từ 0 đến 999,9Hz, các ngõ vào/ra số và analog, PID, đa cấp tốc độ và truyền thông Modbus RS485. Nhờ đó biến tần có thể làm việc độc lập bằng bàn phím hoặc kết hợp công tắc ngoài, chiết áp, PLC và HMI trong hệ thống tự động hóa.

Tên sản phẩm thường được viết ngắn là KOC200 1R5S2, tuy nhiên bảng model KOC200 hiện hành tại đơn vị phân phối ghi đầy đủ KOC200-1R5S2-B. Khi thay thế biến tần trên máy nên ưu tiên mã đầy đủ trên tem thiết bị, đồng thời xác nhận công suất 1,5kW, nguồn 1 pha 220V và dòng output 7,0A để tránh nhầm với KOC200-1R5T4-B dùng nguồn 3 pha 380V.

Thông số kỹ thuật KCLY KOC200-1R5S2-B

• Thương hiệu: KCLY / KOC
• Dòng sản phẩm: KOC200
• Model: KOC200-1R5S2-B
• Cách gọi ngắn thường gặp: KOC200 1R5S2
• Công suất: 1,5kW
• Công suất quy đổi: khoảng 2HP
• Nguồn đầu vào: 1 pha 220VAC
• Đầu ra: 3 pha 220VAC
• Dòng điện output: 7,0A
• Phương pháp điều khiển: V/F
• Dải điều chỉnh tần số: 0–999,9Hz
• Sai số điều chỉnh tốc độ: khoảng ±0,5%
• Digital Input: 5 ngõ vào số DI
• Analog Input: 1 ngõ vào AI
• Digital Output: 1 ngõ ra DO
• Relay Output: 1 relay, tiếp điểm NO + NC
• Analog Output: 1 ngõ AO
• Truyền thông: Modbus RS485
• Chức năng hỗ trợ: PID, đa cấp tốc độ, công tắc ngoài, chiết áp ngoài, chạy qua RS485
• Bàn phím: bàn phím cố định hoặc tùy chọn kéo rời theo cấu hình
• Nhóm ứng dụng: bơm, quạt, băng tải nhẹ, máy đóng gói, máy dệt và dây chuyền tự động hóa

Ý nghĩa mã KOC200-1R5S2-B

Trong mã KOC200-1R5S2-B, KOC200 xác định series sản phẩm. Phần 1R5 biểu thị cấp công suất 1,5kW. Cách dùng chữ R để biểu thị dấu thập phân thường xuất hiện trong mã biến tần công nghiệp, ví dụ R75 tương ứng 0,75kW và 1R5 tương ứng 1,5kW.

Hậu tố S2 dùng cho nhóm nguồn 220V một pha trong bảng model KOC200, với đầu ra 3 pha 220V. Đây là điểm phải phân biệt với hậu tố T4, được sử dụng cho model nguồn vào 3 pha 380V và đầu ra 3 pha 380V.

Hậu tố B xuất hiện trong bảng model KOC200 hiện hành. Vì vậy khi nhập dữ liệu SEO hoặc mua thay thế nên giữ đầy đủ mã KOC200-1R5S2-B nếu trên tem thiết bị có hậu tố này, thay vì tự rút gọn thành một model khác.

Nguồn vào 1 pha 220V và đầu ra 3 pha 220V

KOC200-1R5S2-B phù hợp với các vị trí chỉ có nguồn điện 1 pha 220V nhưng cần vận hành động cơ 3 pha 220V. Bên trong biến tần, nguồn AC đầu vào được chỉnh lưu thành DC trên DC Bus, sau đó tầng IGBT đóng cắt PWM để tạo điện áp 3 pha tại các terminal U, V và W.

Điểm cần đặc biệt chú ý là model này không phải biến tần 1 pha 220V ra 3 pha 380V. Điện áp output thuộc cấp 220V. Vì vậy động cơ cần có nameplate và cách đấu dây tương thích.

Ví dụ với motor ghi 220/380V Δ/Y, khi sử dụng nguồn 3 pha 220V từ biến tần thường phải đấu motor theo cấu hình điện áp 220V được nhà sản xuất động cơ chỉ định. Không nên vận hành motor chỉ hỗ trợ 380V bằng KOC200-1R5S2-B rồi kỳ vọng motor đạt đủ đặc tính định mức.

Dòng output 7,0A

Bảng model KOC200 và trang sản phẩm KOC200-1R5S2-B đều công bố dòng output của phiên bản 1,5kW S2 là 7,0A. Đây là thông số quan trọng khi lựa chọn motor.

Không nên chỉ nhìn công suất motor 1,5kW để kết luận chắc chắn tương thích. Cần kiểm tra dòng định mức trên nameplate motor. Nếu motor yêu cầu dòng vượt khả năng output của biến tần trong điều kiện tải thực tế, nên lựa chọn model có công suất và dòng phù hợp hơn.

Đồng thời không được lấy dòng 3,8A của KOC200-1R5T4-B gán cho bản S2. Hai biến tần cùng công suất 1,5kW nhưng làm việc ở hai cấp điện áp khác nhau nên dòng định mức khác nhau.

Điều khiển V/F trên KOC200

Dòng KOC200 được công bố sử dụng V/F Control. Đây là phương pháp biến tần điều chỉnh điện áp đầu ra theo tần số để duy trì đặc tính từ thông phù hợp cho động cơ không đồng bộ.

V/F phù hợp với nhiều ứng dụng tải nhẹ và tải phổ thông như bơm, quạt, băng tải, máy khuấy, máy đóng gói hoặc các máy không yêu cầu điều khiển mô-men cực kỳ chính xác ở tốc độ rất thấp.

Khi cài đặt cần khai báo đúng thông số motor như điện áp, dòng định mức, tần số và tốc độ theo nameplate. Việc nhập sai thông số motor có thể làm chức năng bảo vệ hoặc đặc tính điều khiển không phù hợp.

Dải tần điều chỉnh 0–999,9Hz

KOC200 có dải cài đặt tần số từ 0 đến 999,9Hz. Dải cài rộng cho phép sử dụng với nhiều loại động cơ và máy chuyên dụng khác nhau.

Tuy nhiên giới hạn 999,9Hz là khả năng cài của biến tần, không phải tốc độ an toàn cho mọi động cơ. Motor công nghiệp tiêu chuẩn 50Hz hoặc 60Hz phải được giới hạn theo nameplate, bạc đạn, rotor, tải cơ khí và tốc độ tối đa của máy.

Không nên tăng tần số tối đa chỉ để tăng tốc độ sản xuất nếu chưa đánh giá khả năng cơ khí. Motor và cơ cấu truyền động có thể vượt tốc mặc dù biến tần vẫn cho phép nhập tần số cao.

Ngõ vào điều khiển của KOC200

Dòng KOC200 có 5 Digital Input – DI và 1 Analog Input – AI. Các đầu vào số có thể được gán cho những chức năng như chạy thuận, chạy nghịch hoặc các lệnh đa chức năng khác tùy parameter.

Analog Input có thể được sử dụng để nhận tín hiệu đặt tần số từ chiết áp hoặc bộ điều khiển bên ngoài theo cấu hình tương ứng. Điều này giúp người dùng điều chỉnh tốc độ motor mà không cần thao tác trực tiếp trên keypad.

Tài liệu hướng dẫn nhanh của KOC200 cũng cho phép lựa chọn nguồn lệnh chạy từ bàn phím, công tắc ngoài hoặc truyền thông và lựa chọn nguồn tần số từ bàn phím, AI, đa cấp tốc độ hoặc communication.

Ngõ ra điều khiển và giám sát

• 1 Digital Output: sử dụng cho tín hiệu trạng thái theo parameter.
• 1 Relay Output: có tiếp điểm NO + NC.
• 1 Analog Output: phục vụ xuất tín hiệu giám sát theo cấu hình.

Các ngõ ra này có thể được tích hợp vào tủ điều khiển để báo RUN, fault hoặc những trạng thái khác. Chức năng cụ thể của từng terminal cần được xác nhận bằng parameter hiện tại trên biến tần.

Hỗ trợ Modbus RS485

KOC200 hỗ trợ chuẩn truyền thông Modbus RS485. Đây là tính năng hữu ích khi cần tích hợp biến tần vào PLC, HMI hoặc hệ thống giám sát tự động.

Thông qua RS485, hệ thống điều khiển có thể thực hiện các chức năng phù hợp như gửi lệnh chạy/dừng, đặt tần số và đọc trạng thái biến tần tùy theo bảng thanh ghi của KOC200.

Nếu mất communication, cần kiểm tra đúng địa chỉ slave, baud rate, parity, dây RS485 và parameter lựa chọn nguồn điều khiển. Dây truyền thông cũng nên được tách khỏi dây output U/V/W để hạn chế nhiễu.

PID và đa cấp tốc độ

KOC200 hỗ trợ PID tích hợp, phù hợp cho những hệ thống cần điều chỉnh đại lượng theo tín hiệu phản hồi, ví dụ áp suất hoặc lưu lượng trong ứng dụng bơm.

Chức năng đa cấp tốc độ cho phép thiết lập nhiều mức tần số và lựa chọn bằng các Digital Input. Đây là giải pháp đơn giản cho máy cần chuyển đổi giữa một số tốc độ cố định mà không cần sử dụng tín hiệu analog liên tục.

Ngoài ra biến tần có thể điều khiển bằng công tắc và chiết áp ngoài, giúp dễ tích hợp vào tủ điều khiển thủ công.

Khả năng chịu quá tải của dòng KOC200

Thông tin kỹ thuật của dòng KOC200 hiện công bố khả năng chịu quá tải ngắn hạn với mốc 150% dòng định mức trong khoảng 3 giây. Khả năng quá tải chỉ dùng để vượt qua những thời điểm tải tăng ngắn hạn, không phải chế độ vận hành liên tục.

Nếu biến tần thường xuyên chạy gần hoặc vượt dòng 7,0A, cần đánh giá lại kích thước biến tần và tải. Việc dựa vào khả năng overload để chạy quá tải dài hạn có thể làm IGBT, tụ DC Bus và hệ thống tản nhiệt chịu nhiệt độ cao.

Ứng dụng KCLY KOC200-1R5S2-B

Hệ thống bơm

KOC200 có thể điều chỉnh tốc độ bơm theo yêu cầu thực tế. Khi kết hợp PID với cảm biến phù hợp, hệ thống có thể duy trì áp suất hoặc lưu lượng theo giá trị đặt.

Quạt thông gió và quạt hút

Điều chỉnh tốc độ quạt bằng tần số giúp thay đổi lưu lượng gió và có thể giảm điện năng tiêu thụ khi hệ thống không cần chạy ở tốc độ tối đa.

Băng tải nhẹ

Biến tần giúp điều chỉnh tốc độ băng tải, đồng thời thiết lập thời gian tăng tốc và giảm tốc để hạn chế giật cơ khí khi khởi động hoặc dừng.

Máy đóng gói

KOC200 phù hợp với các cơ cấu truyền động cần thay đổi tốc độ trong máy đóng gói và dây chuyền sản xuất quy mô vừa hoặc nhỏ.

Dây chuyền tự động hóa

Nhờ Modbus RS485 cùng hệ thống DI/DO/AI/AO, biến tần có thể kết nối PLC và HMI để điều khiển, giám sát motor trong dây chuyền.

Những lỗi KCLY KOC200-1R5S2-B có thể gặp

Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn điện, motor, dây dẫn, tải, parameter, môi trường hoặc linh kiện lão hóa. Đây không phải khẳng định KCLY KOC200-1R5S2-B có lỗi thiết kế hoặc chắc chắn sẽ gặp các tình trạng này.

Biến tần không lên nguồn

Cần kiểm tra nguồn 1 pha 220VAC, CB đầu vào, terminal nguồn, cầu chỉnh lưu, tụ DC Bus và mạch nguồn switching. Nếu DC Bus có điện nhưng màn hình không sáng, mạch nguồn điều khiển cần được kiểm tra sâu hơn.

Biến tần lên nguồn nhưng motor không chạy

Kiểm tra nguồn lệnh RUN, tần số đặt, Digital Input, parameter điều khiển và dây output U/V/W. Nếu biến tần phát tần số nhưng motor vẫn không quay, cần kiểm tra motor và cơ cấu tải.

Biến tần báo quá dòng

Nguyên nhân có thể gồm thời gian tăng tốc quá ngắn, motor quá tải, cơ cấu kẹt, cáp motor chạm, thông số motor không đúng hoặc tầng IGBT có sự cố.

Motor chạy yếu

Cần kiểm tra motor có được đấu đúng cấp 220V hay không, thông số V/F, base frequency, dòng motor và tải cơ khí. Đấu sai sao/tam giác là một nguyên nhân thường gặp khi dùng biến tần 220V.

Biến tần báo quá áp khi giảm tốc

Tải có quán tính lớn có thể trả năng lượng về DC Bus trong quá trình giảm tốc. Cần đánh giá thời gian deceleration, mạch braking và điện trở xả nếu hệ thống sử dụng.

Mất truyền thông RS485

Kiểm tra dây A/B, địa chỉ thiết bị, baud rate, parity, parameter communication và nhiễu điện từ. Nếu biến tần vẫn chạy bằng keypad nhưng PLC không giao tiếp được, nên ưu tiên kiểm tra cấu hình truyền thông.

Biến tần nóng bất thường

Cần kiểm tra quạt, khe thông gió, bụi bẩn, dòng tải và nhiệt độ tủ điện. Nhiệt độ cao kéo dài có thể làm giảm tuổi thọ tụ điện và semiconductor công suất.

Quy trình khoanh vùng sự cố KOC200-1R5S2-B

• Bước 1: xác nhận đúng model KOC200-1R5S2-B, 1,5kW.
• Bước 2: xác nhận nguồn đầu vào là 1 pha 220V.
• Bước 3: ghi lại mã lỗi trên keypad trước khi reset.
• Bước 4: kiểm tra nguồn AC và điện áp DC Bus.
• Bước 5: kiểm tra motor có phù hợp với đầu ra 3 pha 220V hay không.
• Bước 6: so sánh dòng motor với dòng output 7,0A của biến tần.
• Bước 7: kiểm tra dây U/V/W và cách điện motor.
• Bước 8: kiểm tra parameter nguồn RUN và nguồn đặt tần số.
• Bước 9: kiểm tra DI, AI, DO và relay nếu máy dùng tín hiệu ngoài.
• Bước 10: kiểm tra Modbus RS485 nếu lỗi giao tiếp với PLC/HMI.
• Bước 11: kiểm tra cầu chỉnh lưu, tụ DC Bus, IGBT và Gate Driver khi nghi ngờ lỗi phần cứng.
• Bước 12: kiểm tra quạt, khe gió và hệ thống tản nhiệt.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chỉnh lưu: kiểm tra khi biến tần chập nguồn hoặc DC Bus không hình thành.
• Tụ DC Bus: kiểm tra khi điện áp bus dao động, tụ phồng hoặc suy giảm điện dung.
• IGBT công suất: kiểm tra khi mất output, chập DC Bus hoặc lỗi quá dòng bất thường.
• Gate Driver: kiểm tra khi IGBT không được kích đúng.
• Mạch nguồn switching: kiểm tra khi keypad không lên nguồn.
• Current Sensor: kiểm tra khi giá trị dòng hoặc bảo vệ dòng bất thường.
• Keypad: kiểm tra màn hình, phím và kết nối điều khiển.
• Mạch RS485: kiểm tra khi mất giao tiếp với PLC hoặc HMI.
• Ngõ vào/ra điều khiển: kiểm tra DI, AI, DO, AO và relay khi tín hiệu ngoài không hoạt động.
• Quạt làm mát: kiểm tra khi biến tần nóng hoặc báo nhiệt độ.
• Terminal: kiểm tra lỏng, cháy hoặc oxy hóa.
• Motor và cáp motor: cần loại trừ lỗi tải trước khi kết luận biến tần hỏng.

Phân biệt KOC200-1R5S2-B và KOC200-1R5T4-B

• KOC200-1R5S2-B: 1,5kW, khoảng 2HP, vào 1 pha 220V, ra 3 pha 220V, dòng output 7,0A.
• KOC200-1R5T4-B: 1,5kW, khoảng 2HP, vào 3 pha 380V, ra 3 pha 380V, dòng output 3,8A.

Hai model cùng công suất nhưng khác hoàn toàn về cấp nguồn. Không được cấp nguồn 380V cho bản S2 hoặc thay S2 bằng T4 mà không thay đổi hệ thống nguồn và đấu nối motor phù hợp.

Phân biệt KOC200-1R5S2-B với bản 0,75kW và 2,2kW

• KOC200-R75S2-B: 0,75kW, 1 pha 220V vào / 3 pha 220V ra, dòng 4,0A.
• KOC200-1R5S2-B: 1,5kW, 1 pha 220V vào / 3 pha 220V ra, dòng 7,0A.
• KOC200-2R2S2-B: 2,2kW, 1 pha 220V vào / 3 pha 220V ra, dòng 9,0A.

Các model có hình dạng và cách đặt mã gần giống nhau nhưng dòng output khác nhau. Khi nhập sản phẩm phải giữ đúng mức 7,0A cho phiên bản 1,5kW.

Những điểm dễ nhập sai về KCLY KOC200-1R5S2-B

• Model đầy đủ hiện được công bố là KOC200-1R5S2-B.
• Cách gọi KOC200 1R5S2 là tên rút gọn thường gặp.
• Công suất chính xác là 1,5kW, khoảng 2HP.
• Nguồn đầu vào là 1 pha 220V.
• Ngõ ra là 3 pha 220V.
• Không phải loại 1 pha 220V ra 3 pha 380V.
• Dòng output chính xác của bản 1R5S2-B là 7,0A.
• KOC200 sử dụng V/F Control.
• Dải tần công bố của series là 0–999,9Hz.
• Có 5 DI + 1 AI ở phía input điều khiển.
• Có 1 DO + 1 relay NO/NC + 1 AO ở phía output điều khiển.
• Hỗ trợ Modbus RS485.
• Hỗ trợ PID và đa cấp tốc độ theo thông tin series KOC200.
• KOC200-1R5T4-B cũng là 1,5kW nhưng dùng nguồn 3 pha 380V và dòng output 3,8A.
• Không lấy thông số 4,0A của bản 0,75kW hoặc 9,0A của bản 2,2kW gán cho 1R5S2-B.
• Không nhầm tài liệu KOC200 Mode C Digital AC Motor Soft Starter với biến tần KOC200 inverter; đây là hai loại thiết bị khác nhau có tên series trùng trên Internet.

Lưu ý khi sử dụng KOC200-1R5S2-B

Chỉ cấp nguồn theo đúng điện áp trên nameplate của biến tần. Bản S2 là dòng 220V; cấp nhầm 380V có nguy cơ phá hỏng cầu chỉnh lưu, tụ DC Bus và tầng nguồn ngay khi đóng điện.

Đầu ra U/V/W chỉ dùng cấp cho motor, không được đưa nguồn lưới trực tiếp vào các terminal này. Khi đảo chiều motor nên sử dụng lệnh điều khiển của biến tần thay vì đảo dây bằng contactor khi inverter đang hoạt động.

Motor cần được đấu đúng cấp điện áp 220V. Dây tín hiệu analog và RS485 nên tách khỏi cáp motor để giảm nhiễu. Biến tần và motor phải được nối đất đúng kỹ thuật.

Sau khi ngắt nguồn, tụ DC Bus vẫn có thể giữ điện áp nguy hiểm. Không tháo biến tần hoặc đo trực tiếp phần công suất cho tới khi xác nhận điện áp DC đã giảm về mức an toàn.

FAQ – Biến tần KCLY KOC200-1R5S2-B

KOC200-1R5S2-B có công suất bao nhiêu?

Công suất định mức là 1,5kW, tương đương khoảng 2HP.

KOC200-1R5S2-B sử dụng điện bao nhiêu volt?

Biến tần nhận nguồn đầu vào 1 pha 220V và tạo đầu ra 3 pha 220V.

Dòng output của KOC200-1R5S2-B là bao nhiêu?

Bảng model và trang sản phẩm đều công bố dòng output 7,0A.

KOC200-1R5S2-B có dùng được motor 3 pha 380V không?

Đầu ra của model là 3 pha 220V. Motor chỉ phù hợp nếu nameplate cho phép vận hành ở cấp 220V với cách đấu tương ứng. Không nên dùng cho motor chỉ có định mức 380V.

KOC200 có hỗ trợ RS485 không?

Có. Dòng KOC200 hỗ trợ truyền thông Modbus RS485 để tích hợp với PLC, HMI hoặc hệ thống điều khiển tương thích.

KOC200 có PID không?

Có. Thông tin series KOC200 hiện công bố chức năng PID tích hợp, phù hợp cho một số ứng dụng điều khiển bơm, quạt và quá trình.

KOC200-1R5S2-B điều khiển vector hay V/F?

Thông số kỹ thuật hiện công bố cho dòng KOC200 là điều khiển V/F. Không nên gán các chế độ vector của dòng biến tần KCLY khác sang KOC200 nếu không có tài liệu xác nhận.

KOC200-1R5S2-B khác 1R5T4-B thế nào?

1R5S2-B sử dụng nguồn vào 1 pha 220V, đầu ra 3 pha 220V và dòng output 7,0A. 1R5T4-B sử dụng nguồn vào/ra 3 pha 380V và có dòng output 3,8A.

Có thể điều khiển tốc độ bằng chiết áp ngoài không?

Có. KOC200 có Analog Input và tài liệu series hỗ trợ phương án đặt tần số bằng chiết áp ngoài khi cài đúng parameter.

Kiểm tra, sửa chữa KCLY KOC200-1R5S2-B tại Viện Máy Tính

KCLY KOC200-1R5S2-B là biến tần 1,5kW, vào 1 pha 220V, ra 3 pha 220V và dòng output 7,0A. Dòng KOC200 hỗ trợ điều khiển V/F, tần số 0–999,9Hz, hệ thống I/O điều khiển, PID, đa cấp tốc độ và Modbus RS485, phù hợp cho bơm, quạt, băng tải nhẹ và nhiều hệ thống tự động hóa.

Khi biến tần gặp tình trạng không lên nguồn, motor không chạy, báo quá dòng, quá áp, mất output, mất RS485, nóng bất thường hoặc điều khiển tốc độ không ổn định, cần kiểm tra nguồn 220V, parameter, motor, cầu chỉnh lưu, tụ DC Bus, IGBT, Gate Driver, current sensor và hệ thống làm mát trước khi quyết định thay linh kiện.

Nếu cần kiểm tra mạch nguồn, cầu chỉnh lưu, tụ DC Bus, IGBT, Gate Driver, current sensor, keypad, Modbus RS485, I/O hoặc các phần tử liên quan đến biến tần KCLY KOC200-1R5S2-B 1,5kW, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án thay thế phù hợp.
