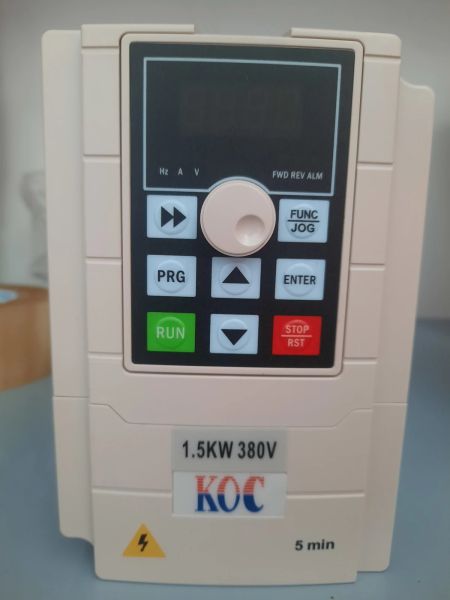

Biến Tần KCLY KOC200-1R5T4-B 1,5kW – 3 Pha 380V

KCLY KOC200-1R5T4-B là biến tần công suất 1,5kW, tương đương khoảng 2HP, thuộc dòng KOC200. Phiên bản T4 sử dụng nguồn điện đầu vào 3 pha 380VAC và tạo điện áp đầu ra 3 pha 380VAC có tần số thay đổi để điều khiển tốc độ động cơ không đồng bộ trong nhiều loại máy công nghiệp.

Model thường được các đơn vị phân phối ghi dưới hai dạng KOC200-1R5T4 và KOC200-1R5T4-B. Các bảng model KOC200 mới hơn sử dụng đầy đủ hậu tố -B. Khi nhập dữ liệu sản phẩm hoặc tìm thiết bị thay thế nên giữ nguyên mã trên nameplate của biến tần thực tế thay vì tự thêm hoặc bỏ hậu tố.

Thông số được nhiều nguồn phân phối KOC200 xác nhận cho phiên bản 1R5T4 là công suất 1,5kW, đầu vào 3 pha 380V, đầu ra 3 pha 380V và dòng định mức khoảng 3,8A. Một nguồn phân phối hiện tại ghi 3,7A cho bản -B, vì vậy với công việc sửa chữa hoặc thay thế trực tiếp, thông số trên tem thiết bị luôn cần được ưu tiên.

Thông số kỹ thuật chính KCLY KOC200-1R5T4-B

• Thương hiệu: KCLY / KOC
• Series: KOC200
• Model đầy đủ thường gặp: KOC200-1R5T4-B
• Cách ghi khác trên thị trường: KOC200-1R5T4
• Loại thiết bị: Biến tần – Variable Frequency Drive
• Công suất: 1,5kW
• Công suất quy đổi: khoảng 2HP
• Nguồn đầu vào: 3 pha 380VAC
• Đầu ra: 3 pha 380VAC
• Dòng định mức phổ biến: 3,8A
• Lưu ý dòng điện: một số catalogue/đại lý ghi khoảng 3,7A; cần đối chiếu nameplate đúng revision
• Động cơ ứng dụng: động cơ không đồng bộ 3 pha phù hợp
• Điều khiển cơ bản của dòng KOC200: V/F
• Dải tần số theo catalogue KOC200 lưu hành: 0–999,9Hz
• Sai số điều chỉnh tốc độ tham khảo: ±0,5%
• Digital Input: 5 ngõ vào số DI
• Analog Input: 1 ngõ vào AI
• Relay Output: có ngõ ra relay
• Analog Output: có ngõ ra analog theo cấu hình KOC200
• Truyền thông: RS485
• Giao thức: Modbus RS485 theo tài liệu dòng sản phẩm lưu hành
• Chức năng hỗ trợ: PID, đa cấp tốc độ, điều khiển ngoài và truyền thông
• Kích thước W × H × D tham khảo: khoảng 100 × 151 × 138mm
• Ứng dụng: bơm, quạt, băng tải, máy đóng gói, máy dệt, máy đan dây và máy công nghiệp

Ý nghĩa model KOC200-1R5T4-B

Trong mã sản phẩm, KOC200 là tên series. Phần 1R5 biểu thị cấp công suất 1,5kW. Chữ R được sử dụng thay cho dấu thập phân trong hệ thống đặt mã công suất, tương tự R75 tương ứng 0,75kW.

Hậu tố T4 là đặc điểm quan trọng vì xác định nhóm điện áp 3 pha 380V. Bảng model KOC200 lưu hành chia rõ T4 là nhóm đầu vào 3P380VAC và đầu ra 3P380VAC, trong khi S2 sử dụng nguồn 1 pha 220V và đầu ra 3 pha 220V.

Do đó KOC200-1R5T4-B và KOC200-1R5S2-B tuy đều có công suất 1,5kW nhưng không phải hai thiết bị có thể đấu vào cùng nguồn điện mà không thay đổi hệ thống.

Nguồn vào 3 pha 380V – đầu ra 3 pha 380V

KOC200-1R5T4-B được thiết kế cho mạng điện công nghiệp 3 pha 380V. Nguồn được đưa vào các terminal nguồn của biến tần, sau đó cầu chỉnh lưu chuyển đổi AC thành DC trên DC Bus. Tầng IGBT phía sau tiếp tục đóng cắt PWM để tạo điện áp 3 pha có tần số thay đổi tại các đầu U, V và W.

Nhờ thay đổi tần số và điện áp đầu ra, biến tần có thể thay đổi tốc độ động cơ mà không cần sử dụng các phương pháp cơ khí như thay pulley hoặc hộp số cho mọi mức tốc độ.

Model T4 không phải loại dùng nguồn dân dụng 1 pha 220V. Nếu vị trí lắp đặt chỉ có nguồn 220V một pha thì phải lựa chọn model S2 tương ứng hoặc dòng biến tần khác phù hợp, không được cấp 220V tùy ý cho bản T4 rồi kỳ vọng thiết bị hoạt động đúng công suất.

Dòng định mức khoảng 3,8A

Các bảng model KOC200 của nhiều đơn vị phân phối tại Việt Nam ghi KOC200-1R5T4-B có dòng định mức 3,8A. Đây là con số phù hợp để mô tả sản phẩm trong dữ liệu SEO.

Một nguồn phân phối khác ghi cả dòng input và output là 3,7A. Sự chênh lệch 0,1A có thể liên quan cách công bố hoặc revision sản phẩm. Vì chưa có datasheet KCLY chính hãng cho exact revision giải thích sự khác biệt này, không nên khẳng định 3,7A là sai.

Trong bảo trì thực tế, kỹ thuật viên nên đọc trực tiếp Rated Output Current trên nameplate của biến tần. Đồng thời dòng định mức của motor cũng phải nằm trong khả năng mà biến tần cho phép.

Điều khiển tốc độ động cơ bằng V/F

Catalogue KOC200 lưu hành xác định dòng sản phẩm hỗ trợ điều khiển V/F. Đây là phương pháp thay đổi điện áp theo tần số để duy trì từ thông động cơ trong phạm vi vận hành phù hợp.

V/F phù hợp với nhiều ứng dụng phổ thông như quạt, bơm, băng tải và các máy có yêu cầu điều chỉnh tốc độ nhưng không đòi hỏi điều khiển servo chính xác.

Một số trang bán hàng còn ghi thêm các chế độ SVC hoặc FVC cho model KOC200. Tuy nhiên thông tin giữa các nguồn hiện không đồng nhất, vì vậy không nên lấy những chế độ vector nâng cao làm thông số chắc chắn cho mọi KOC200-1R5T4-B nếu chưa kiểm tra đúng manual/revision của thiết bị.

Dải tần số và giới hạn tốc độ motor

Catalogue KOC200 lưu hành tại Việt Nam công bố dải điều chỉnh tần số lên tới 0–999,9Hz. Một số tài liệu bán hàng khác lại ghi giới hạn 500Hz, cho thấy có thể tồn tại khác biệt revision hoặc cách công bố.

Dù biến tần cho phép đặt tần số cao, motor không được mặc định vận hành tới giới hạn đó. Động cơ tiêu chuẩn thường có tần số cơ sở 50Hz hoặc 60Hz, và tốc độ tối đa còn phụ thuộc rotor, vòng bi, quạt motor và thiết bị cơ khí nối với trục.

Khi cài đặt, nên giới hạn Maximum Frequency theo thông số của motor và máy. Cài tần số quá cao có thể gây overspeed ngay cả khi biến tần vẫn hoạt động bình thường.

Hệ thống I/O điều khiển

Các catalogue KOC200 hiện lưu hành xác nhận series có 5 Digital Input và 1 Analog Input. Các Digital Input có thể được sử dụng cho RUN, STOP, đảo chiều hoặc các chức năng đa chức năng tùy parameter.

Analog Input cho phép nhận tín hiệu đặt tần số từ biến trở hoặc bộ điều khiển ngoài. Đây là cách phổ biến để người vận hành thay đổi tốc độ motor thông qua potentiometer trên mặt tủ.

Các nguồn hiện có sự khác nhau về số lượng DO/AO của từng revision KOC200. Một catalogue ghi 1 relay và 1 analog output, trong khi một trang phân phối hiện hành ghi 1 relay và 2 analog output. Vì vậy khi đấu dây không nên chỉ dựa vào bài bán hàng; cần đọc ký hiệu terminal trên đúng biến tần.

Truyền thông Modbus RS485

KOC200 hỗ trợ RS485 và được các tài liệu dòng sản phẩm mô tả hỗ trợ Modbus. Tính năng này cho phép kết nối biến tần với PLC, HMI hoặc bộ điều khiển trung tâm.

Thông qua communication, hệ thống có thể thực hiện các chức năng như gửi lệnh RUN/STOP, thay đổi frequency command hoặc đọc trạng thái hoạt động nếu thanh ghi và parameter được cài đúng.

Khi RS485 không hoạt động cần kiểm tra địa chỉ slave, baud rate, parity, wiring và lựa chọn nguồn command. Dây truyền thông nên tách khỏi dây U/V/W và dây động lực để giảm nhiễu.

PID và đa cấp tốc độ

Dòng KOC200 được giới thiệu có chức năng PID và multi-speed. PID có thể hữu ích trong những hệ thống như bơm giữ áp hoặc quạt cần duy trì một đại lượng quá trình theo tín hiệu phản hồi.

Multi-speed cho phép lưu nhiều mức tần số và lựa chọn thông qua Digital Input. Đây là giải pháp đơn giản khi máy chỉ cần một số tốc độ cố định mà không cần PLC điều khiển liên tục.

Kích thước KOC200-1R5T4-B

Nhiều bảng model KOC200 hiện ghi phiên bản 0,4kW, 0,75kW, 1,5kW và 2,2kW T4 cùng sử dụng khung kích thước khoảng 151 × 100 × 138mm theo thứ tự cao × rộng × sâu, tương đương W × H × D khoảng 100 × 151 × 138mm.

Một nguồn khác đang công bố kích thước lớn hơn cho cùng tên model, vì vậy khi thiết kế tủ thay thế cho thiết bị thực tế cần đo biến tần hoặc kiểm tra bản vẽ đúng revision thay vì sử dụng kích thước Internet như dữ liệu tuyệt đối.

Ứng dụng KCLY KOC200-1R5T4-B

Bơm nước

Biến tần có thể điều chỉnh tốc độ bơm và hỗ trợ khởi động mềm, giúp giảm dòng khởi động và giảm thay đổi áp suất đột ngột so với đóng điện trực tiếp.

Quạt và hệ thống thông gió

Thay đổi tần số giúp điều chỉnh tốc độ quạt theo lưu lượng cần thiết. Với tải quạt, giảm tốc độ trong thời gian không cần công suất tối đa có thể hỗ trợ giảm điện năng tiêu thụ.

Băng tải

KOC200 có thể giúp băng tải tăng tốc và giảm tốc từ từ, hạn chế giật cơ khí và cho phép thay đổi tốc độ phù hợp từng công đoạn.

Máy đóng gói và máy chế tạo

Các chức năng Digital Input, Analog Input và RS485 giúp biến tần tích hợp vào hệ thống máy đóng gói, máy thực phẩm và dây chuyền sản xuất nhỏ.

Máy dệt và máy đan dây

Đây là nhóm ứng dụng được các catalogue KOC200 tại Việt Nam liệt kê cho dòng sản phẩm.

Những lỗi KCLY KOC200-1R5T4-B có thể gặp

Những biểu hiện dưới đây là các sự cố có thể phát sinh do nguồn điện, motor, dây dẫn, parameter, tải, môi trường hoặc linh kiện lão hóa. Đây không phải khẳng định KCLY KOC200-1R5T4-B có lỗi thiết kế.

Biến tần không lên nguồn

Cần kiểm tra điện áp 3 pha đầu vào, cầu chì hoặc MCCB, cầu chỉnh lưu, mạch nạp DC Bus và nguồn switching. Nếu DC Bus đã có điện nhưng keypad không hiển thị, phần nguồn điều khiển cần được kiểm tra.

Biến tần lên nguồn nhưng motor không chạy

Kiểm tra frequency command, RUN command, Digital Input, parameter và dây U/V/W. Nếu biến tần phát output nhưng motor không quay cần kiểm tra động cơ và cơ cấu tải.

Biến tần báo quá dòng

Nguyên nhân có thể gồm motor quá tải, kẹt cơ khí, thời gian tăng tốc quá ngắn, dây U/V/W chạm, cách điện motor suy giảm hoặc tầng IGBT bất thường.

Biến tần báo quá áp

Cần kiểm tra điện áp nguồn và điều kiện giảm tốc. Tải quán tính lớn có thể trả năng lượng về DC Bus khi giảm tốc quá nhanh.

Biến tần báo thấp áp

Kiểm tra điện áp cả ba pha, tiếp điểm contactor, MCCB và cầu chỉnh lưu. Mất một pha hoặc điện áp nguồn giảm mạnh có thể làm DC Bus không đạt mức cần thiết.

Motor rung hoặc chạy không ổn định

Cần kiểm tra parameter motor, V/F curve, tần số, tải cơ khí và ba pha output. Không nên kết luận ngay bo điều khiển bị lỗi.

Mất giao tiếp RS485

Kiểm tra wiring, địa chỉ, baud rate và parameter communication. Nhiễu từ cáp motor cũng có thể làm kết nối không ổn định.

Biến tần quá nhiệt

Kiểm tra quạt, khe gió, bụi, nhiệt độ trong tủ và dòng motor. Nhiệt độ cao kéo dài ảnh hưởng trực tiếp đến IGBT và tuổi thọ tụ DC Bus.

Quy trình khoanh vùng sự cố KOC200-1R5T4-B

• Bước 1: xác nhận model và revision trên nameplate.
• Bước 2: xác nhận nguồn đúng 3 pha 380V.
• Bước 3: ghi lại mã lỗi trước khi reset.
• Bước 4: đo điện áp giữa các pha nguồn vào.
• Bước 5: kiểm tra DC Bus sau tầng chỉnh lưu.
• Bước 6: kiểm tra motor và dây U/V/W.
• Bước 7: so sánh dòng motor với mức khoảng 3,8A của biến tần.
• Bước 8: kiểm tra nguồn RUN và frequency command.
• Bước 9: kiểm tra Digital Input và Analog Input nếu sử dụng điều khiển ngoài.
• Bước 10: kiểm tra RS485 nếu máy sử dụng PLC/HMI.
• Bước 11: kiểm tra cầu chỉnh lưu, tụ DC Bus, IGBT và Gate Driver khi nghi ngờ lỗi phần công suất.
• Bước 12: kiểm tra quạt, heatsink và nhiệt độ tủ.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chỉnh lưu: khi biến tần chập nguồn hoặc DC Bus không hình thành đúng.
• Mạch pre-charge: kiểm tra khi biến tần nạp DC Bus bất thường.
• Tụ DC Bus: kiểm tra khi tụ phồng, suy giảm hoặc bus ripple cao.
• IGBT: kiểm tra khi chập tầng công suất, báo quá dòng hoặc mất pha output.
• Gate Driver: kiểm tra khi IGBT không đóng cắt chính xác.
• Mạch nguồn switching: kiểm tra khi biến tần không lên keypad.
• Current Sensor: kiểm tra khi giá trị dòng hoặc bảo vệ quá dòng bất thường.
• Keypad: kiểm tra khi màn hình hoặc phím điều khiển mất chức năng.
• Mạch I/O: kiểm tra khi DI, AI hoặc relay không hoạt động.
• Mạch RS485: kiểm tra khi mất communication.
• Quạt: kiểm tra khi biến tần nóng hoặc thông gió kém.
• Motor và cáp motor: cần loại trừ lỗi trước khi kết luận tầng inverter hỏng.

Phân biệt KOC200-1R5T4-B và KOC200-1R5S2-B

• KOC200-1R5T4-B: 1,5kW, nguồn vào 3 pha 380V, ra 3 pha 380V, dòng khoảng 3,8A.
• KOC200-1R5S2-B: 1,5kW, nguồn vào 1 pha 220V, ra 3 pha 220V, dòng khoảng 7,0A.

Hai model có cùng công suất nhưng hoàn toàn khác cấp điện áp. Đây là lỗi nhập dữ liệu cần tránh vì việc đấu nhầm model T4 và S2 có thể dẫn đến thiết bị không hoạt động hoặc hư hỏng.

Phân biệt các model KOC200 T4 gần nhau

• KOC200-0R4T4-B: 0,4kW, khoảng 1,3A.
• KOC200-R75T4-B: 0,75kW, khoảng 2,1A.
• KOC200-1R5T4-B: 1,5kW, khoảng 3,8A.
• KOC200-2R2T4-B: 2,2kW, khoảng 5,1A.
• KOC200-004T4-B: 4kW, khoảng 9A.
• KOC200-5R5T4-B: 5,5kW, khoảng 13A.
• KOC200-7R5T4-B: 7,5kW, khoảng 17A.

Những điểm dễ nhập sai về KCLY KOC200-1R5T4-B

• Model đầy đủ thường gặp là KOC200-1R5T4-B.
• Một số trang cũ ghi rút gọn KOC200-1R5T4.
• Công suất đúng là 1,5kW, khoảng 2HP.
• Nguồn vào là 3 pha 380V.
• Đầu ra là 3 pha 380V.
• Không phải bản 1 pha 220V.
• Dòng được đa số bảng model công bố là 3,8A.
• Có nguồn ghi 3,7A; khi sửa chữa cần ưu tiên nameplate.
• KOC200 hỗ trợ RS485.
• Catalogue lưu hành xác nhận 5 Digital Input và 1 Analog Input.
• Số lượng Analog Output giữa một số nguồn hiện không đồng nhất; không nên nhập cứng nếu chưa xem terminal của đúng revision.
• Dòng KOC200 có chức năng PID và đa cấp tốc độ theo catalogue lưu hành.
• Các nguồn cũng khác nhau giữa giới hạn 500Hz và 999,9Hz; không nên dùng con số này để chọn tốc độ motor nếu chưa kiểm tra manual đúng máy.
• Kích thước được nhiều bảng model ghi khoảng 100 × 151 × 138mm theo W × H × D.
• Không lấy thông số 7,0A của bản 1R5S2-B gán cho 1R5T4-B.

Lưu ý khi sử dụng KOC200-1R5T4-B

Không cấp nguồn điện vào terminal U, V và W. Đây là đầu ra inverter dành cho motor. Nguồn lưới phải được đấu vào đúng terminal input theo sơ đồ trên thiết bị.

Không đóng cắt contactor giữa biến tần và motor liên tục khi IGBT đang phát output nếu hệ thống không được thiết kế cho thao tác đó. Nên sử dụng lệnh RUN/STOP của biến tần.

Dây motor nên tách khỏi dây analog và RS485. Biến tần, motor và vỏ tủ phải được nối đất đúng kỹ thuật để giảm nhiễu và tăng an toàn.

Sau khi ngắt nguồn, tụ DC Bus vẫn có thể giữ điện áp cao. Chỉ thao tác phần công suất sau khi đã đo và xác nhận điện áp giảm xuống mức an toàn.

FAQ – Biến tần KCLY KOC200-1R5T4-B

KOC200-1R5T4-B công suất bao nhiêu?

Model có công suất định mức 1,5kW, tương đương khoảng 2HP.

KOC200-1R5T4-B dùng nguồn gì?

Phiên bản T4 sử dụng nguồn đầu vào 3 pha 380VAC.

Điện áp đầu ra là bao nhiêu?

Đầu ra thuộc cấp 3 pha 380VAC và được biến tần điều chỉnh theo tần số điều khiển motor.

Dòng định mức là 3,7A hay 3,8A?

Đa số bảng model hiện ghi 3,8A, trong khi một nguồn phân phối ghi 3,7A. Khi thay thế nên sử dụng thông số trên nameplate của đúng biến tần làm chuẩn.

KOC200-1R5T4-B có RS485 không?

Có. Các catalogue và nguồn phân phối hiện tại đều xác nhận KOC200 hỗ trợ RS485 để kết nối hệ thống điều khiển.

KOC200-1R5T4-B có dùng nguồn 1 pha 220V được không?

Không nên. Model T4 được thiết kế cho nguồn 3 pha 380V. Nếu cần nguồn 1 pha 220V nên sử dụng bản S2 tương ứng.

KOC200-1R5T4-B khác 1R5S2-B thế nào?

T4 dùng 3 pha 380V vào và 3 pha 380V ra, trong khi S2 dùng 1 pha 220V vào và 3 pha 220V ra. Dòng output của hai phiên bản cũng khác nhau.

KOC200 có thể kết nối PLC không?

Có thể thông qua các Digital Input, Analog Input hoặc RS485 tùy thiết kế của hệ thống.

Biến tần dùng cho những tải nào?

Các ứng dụng được liệt kê phổ biến gồm bơm, quạt, băng tải, máy đóng gói, máy dệt và máy đan dây.

Kiểm tra, sửa chữa KCLY KOC200-1R5T4-B tại Viện Máy Tính

KCLY KOC200-1R5T4-B là biến tần 1,5kW thuộc nhóm điện áp 3 pha 380V, có dòng định mức khoảng 3,8A, hỗ trợ I/O điều khiển và RS485. Thiết bị phù hợp cho nhiều motor công nghiệp sử dụng trong bơm, quạt, băng tải và máy sản xuất.

Khi biến tần gặp tình trạng không lên nguồn, nhảy CB, báo quá dòng, quá áp, thấp áp, mất output, motor không chạy, RS485 mất kết nối hoặc thiết bị nóng bất thường, cần kiểm tra nguồn 3 pha, motor, parameter, cầu chỉnh lưu, DC Bus, IGBT, Gate Driver, current sensor và hệ thống tản nhiệt trước khi quyết định thay linh kiện.

Nếu cần kiểm tra cầu chỉnh lưu, tụ DC Bus, IGBT, Gate Driver, current sensor, mạch nguồn, keypad, I/O, RS485 hoặc các hạng mục liên quan đến biến tần KCLY KOC200-1R5T4-B 1,5kW, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án thay thế phù hợp.
