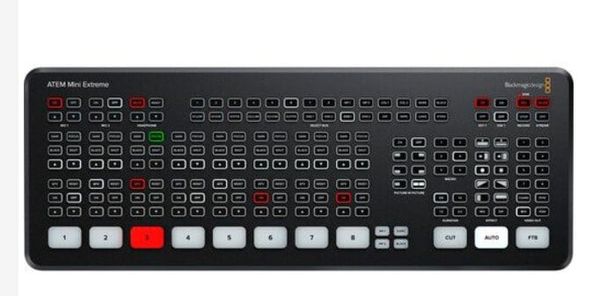

Blackmagic Design ATEM Mini Extreme là bộ chuyển mạch video trực tiếp chuyên nghiệp thuộc dòng ATEM Mini, được thiết kế cho hệ thống livestream nhiều camera, studio nội dung, hội nghị, sự kiện, giáo dục trực tuyến và production video. Thiết bị cung cấp 8 ngõ HDMI đầu vào, hai HDMI output độc lập, hai USB-C, Gigabit Ethernet, hai audio input stereo 3,5mm và một headphone output 3,5mm.
Mỗi HDMI input đều được trang bị input re-sync cùng bộ chuyển đổi frame rate và format, giúp ATEM Mini Extreme tiếp nhận nhiều nguồn HD khác nhau rồi đồng bộ về chuẩn video của chương trình. Hệ thống xử lý video 10-bit YUV 4:2:2, hỗ trợ chuẩn HD tới 1080p60 và có hardware streaming engine để phát trực tiếp qua mạng.
So với ATEM Mini Pro, phiên bản Extreme mở rộng đáng kể khả năng sản xuất với 8 HDMI input, multiview tối đa 16 view, 4 Advanced Chroma Keyer, SuperSource với 4 DVE bổ sung, hai media player, hai HDMI output và bảng điều khiển phần cứng nhiều nút hơn. Tuy nhiên cần lưu ý đây là ATEM Mini Extreme bản thường, không phải Extreme ISO; thiết bị ghi Program H.264 ra ổ USB nhưng không ghi riêng từng nguồn HDMI dưới dạng ISO.
ATEM Mini Extreme cung cấp 8 HDMI Type-A input để kết nối camera, máy tính, máy chơi game, media player hoặc nguồn video HDMI tương thích. Mỗi input tiếp nhận tín hiệu HD 10-bit và hai kênh audio embedded.
Cả 8 input đều có re-sync và frame rate/format converter riêng. Đây là lợi thế lớn trong hệ thống nhiều camera vì các nguồn đầu vào có thể sử dụng một số chuẩn HD khác nhau mà không cần đặt toàn bộ thiết bị giống nhau tuyệt đối từ trước.
Ví dụ một camera có thể xuất 1080p50 trong khi một nguồn khác ở 1080p25; nếu các chuẩn nằm trong danh sách hỗ trợ, ATEM sẽ chuyển đổi về video standard của chương trình. Điều này giúp giảm nhu cầu sử dụng converter bên ngoài.
Một điểm quan trọng khi nhập thông số là ATEM Mini Extreme hoạt động trong hệ video HD. Blackmagic không liệt kê Ultra HD video standard cho model này.
Độ phân giải cao nhất của input, output và streaming nằm ở 1080p60. Vì vậy không nên mô tả thiết bị là switcher 4K chỉ vì một camera HDMI có khả năng quay 4K; camera cần xuất một chuẩn HD tương thích cho ATEM.
ATEM Mini Extreme có hai HDMI Program Output và hai Aux Output có thể được cấu hình phục vụ nhiều nhu cầu monitoring khác nhau. Đây là nâng cấp quan trọng so với các model ATEM Mini nhỏ hơn chỉ có một HDMI output.
Người vận hành có thể bố trí một màn hình dành cho multiview và một output khác cho Program, Clean Feed hoặc nguồn phù hợp với cấu hình sản xuất. Việc routing cụ thể được thiết lập trong ATEM Software Control.
ATEM Mini Extreme hỗ trợ multiview có thể cấu hình tối đa 16 cửa sổ. Blackmagic cho phép lựa chọn bố cục 16, 13, 10, 7 hoặc 4 view tùy nhu cầu.
Các nội dung có thể hiển thị bao gồm Program, Preview, tám HDMI input, SuperSource, Clean Feed, Media Player, trạng thái livestream, trạng thái recording và audio meter. Nhờ đó một người vận hành có thể theo dõi toàn bộ production từ một hoặc hai màn hình thay vì cần monitor riêng cho từng camera.
ATEM Mini Extreme cung cấp 4 upstream keyer, 2 downstream keyer và tối đa 4 Advanced Chroma Keyer. Hệ thống phù hợp với green screen, title, graphic overlay và các bố cục nhiều lớp.
SuperSource cho phép xây dựng bố cục nhiều nguồn video trong cùng một frame. Blackmagic mô tả model Extreme có bốn DVE bổ sung trong SuperSource, kết hợp các DVE khác để cung cấp tới sáu Picture-in-Picture DVE trong workflow phù hợp.
Tính năng này hữu ích cho talk show, podcast, hội nghị hoặc chương trình cần hiển thị đồng thời nhiều người mà không phải dựng bố cục trên một máy tính ngoài.
ATEM Mini Extreme có hai Media Player. Mỗi Media Player cung cấp fill và key để đưa graphic vào chương trình.
Media Pool lưu được tối đa 20 ảnh tĩnh với fill/key và hỗ trợ các định dạng PNG, TGA, BMP, GIF, JPEG và TIFF. Người dùng có thể chuẩn bị logo, lower-third, tiêu đề, bảng tên hoặc graphic khác trước khi livestream.
ATEM Mini Extreme tích hợp encoder phần cứng cho livestream trực tiếp. Theo specification hiện hành của Blackmagic, thiết bị hỗ trợ RTMP và SRT qua Ethernet hoặc kết nối Internet được chia sẻ qua USB-C trong workflow tương thích.
Gigabit Ethernet đồng thời được sử dụng cho streaming, ATEM Software Control, cập nhật phần mềm và kết nối panel điều khiển. Khả năng encode bằng phần cứng giúp máy tính không phải đảm nhiệm toàn bộ khâu mã hóa video trong workflow streaming trực tiếp.
Thiết bị có hai USB Type-C 3.1 Gen 1. Blackmagic cho phép sử dụng USB-C cho ổ ghi ngoài, webcam output, software control, software update và kết nối panel.
Việc có hai USB-C tăng tính linh hoạt so với các model chỉ có một cổng. Ví dụ hệ thống có thể bố trí thiết bị lưu trữ và kết nối máy tính theo workflow phù hợp mà không phải liên tục tháo đổi một cổng duy nhất.
ATEM Mini Extreme có thể xuất video qua USB dưới dạng webcam. Máy tính và phần mềm tương thích sẽ nhận tín hiệu ATEM như một nguồn camera tiêu chuẩn.
Chức năng này phù hợp cho phần mềm hội nghị, giảng dạy trực tuyến hoặc ứng dụng livestream cần nhận webcam. Người dùng vẫn có thể chuyển tám camera và xử lý graphic trên ATEM trước khi gửi một Program hoàn chỉnh vào máy tính.
ATEM Mini Extreme có khả năng ghi trực tiếp chương trình ra thiết bị lưu trữ USB-C tương thích. Video được ghi thành file H.264 .mp4 tại chuẩn video ATEM với audio AAC.
Ổ lưu trữ có thể sử dụng ExFAT cho Windows/macOS hoặc HFS+ trên macOS. Tốc độ và độ ổn định của thiết bị lưu trữ rất quan trọng để tránh tình trạng recording bị dừng trong chương trình kéo dài.
Đây là điểm dễ nhầm nhất giữa ATEM Mini Extreme và các model mang hậu tố ISO. ATEM Mini Extreme bản thường chỉ ghi Program đã được switching thành file H.264.
Thiết bị không ghi riêng tám HDMI input thành tám clean-feed video để dựng lại sau chương trình. Chức năng ISO recording thuộc các phiên bản ATEM Mini Extreme ISO hoặc các model ISO thế hệ tương ứng.
Vì vậy không nên nhập các thông tin như “ghi 8 ISO + Program”, “tự tạo DaVinci Resolve project từ ISO” hoặc “relink Blackmagic RAW” cho ATEM Mini Extreme bản thường.
Audio mixer tích hợp có 11 input × 2 channel, bao gồm âm thanh nhúng từ tám HDMI và các nguồn analog phù hợp. Mỗi channel có thể thiết lập On, Off hoặc Audio Follow Video.
Fairlight processing cung cấp level meter, peak meter, compressor, gate, limiter và parametric EQ sáu băng tần. Analog input còn có thể delay tới 8 frame để hỗ trợ căn đồng bộ audio với video.
ATEM Mini Extreme có hai stereo mini jack 3,5mm dành cho nguồn âm thanh analog. Hai jack hỗ trợ mic plug-in power và có thể được cấu hình phù hợp với nguồn tín hiệu.
Khác ATEM Mini Pro, phiên bản Extreme còn có một headphone output stereo 3,5mm. Đây là điểm hữu ích khi cần giám sát âm thanh trực tiếp tại bàn điều khiển.
Các tình trạng dưới đây có thể phát sinh từ nguồn điện, cáp HDMI, chuẩn video, thiết bị USB, mạng Ethernet, cấu hình phần mềm, firmware, nhiệt độ hoặc linh kiện hao mòn. Đây không phải khẳng định ATEM Mini Extreme có lỗi thiết kế.
Kiểm tra cáp HDMI, thiết bị phát và chuẩn đầu ra. Có thể chuyển cùng nguồn video sang input khác để phân biệt lỗi cổng ATEM với lỗi dây hoặc camera.
ATEM Mini Extreme không hỗ trợ Ultra HD video standard. Camera cần được cấu hình xuất HDMI ở 720p, 1080i hoặc 1080p tương thích thay vì xuất 2160p.
Cần kiểm tra Ethernet, gateway, DNS, tốc độ upload, streaming key, cấu hình RTMP/SRT và tình trạng mạng. Nếu ATEM Software Control đồng thời mất kết nối, cần khoanh vùng mạng LAN trước.
Kiểm tra cáp USB-C, tốc độ thiết bị lưu trữ, định dạng ExFAT/HFS+ và dung lượng trống. Nên sử dụng media có tốc độ ổn định phù hợp với recording kéo dài.
Kiểm tra cáp USB-C có hỗ trợ truyền dữ liệu, cổng USB trên máy tính, quyền camera của hệ điều hành và ứng dụng đang sử dụng.
Kiểm tra mức gain, Mic/Line phù hợp, Audio Follow Video, EQ, dynamics và analog input delay. Tín hiệu đầu vào quá cao có thể gây clipping ngay trước khi xử lý trong mixer.
Thiết bị có 8 HDMI Type-A input. Tất cả đều hỗ trợ input re-sync và frame-rate/format conversion cho các chuẩn HD tương thích.
Không. Blackmagic không liệt kê Ultra HD video standard cho model này. Chuẩn cao nhất trong hệ thống video trực tiếp là 1080p60.
Có. Hardware streaming engine cho phép livestream trực tiếp qua Ethernet hoặc Internet chia sẻ USB-C trong workflow tương thích.
Thiết bị có hai HDMI output độc lập, giúp bố trí multiview, Program hoặc các nguồn Aux phù hợp với hệ thống.
Không trên phiên bản Extreme thường. Thiết bị chỉ ghi Program H.264 trực tiếp. Muốn ghi riêng các nguồn HDMI cần sử dụng phiên bản có chức năng ISO.
Có. Multiview có thể cấu hình tối đa 16 view và hiển thị đồng thời camera, Program, Preview, SuperSource, trạng thái stream, record và audio.
Có. ATEM Mini Extreme có một stereo mini jack 3,5mm dành cho headphone monitoring.
Khác biệt chính nằm ở recording. Extreme thường chỉ lưu Program, còn phiên bản ISO được thiết kế để ghi riêng các HDMI input cùng dữ liệu phục vụ hậu kỳ.
Blackmagic Design ATEM Mini Extreme là live production switcher 8 HDMI với hai HDMI output, hai USB-C, Gigabit Ethernet, hardware streaming engine, multiview tối đa 16 view, SuperSource, 4 Advanced Chroma Keyer, hai media player và Fairlight audio mixer.
Khi ATEM Mini Extreme gặp tình trạng không lên nguồn, một hoặc nhiều HDMI không nhận tín hiệu, HDMI output mất hình, USB-C không nhận ổ ghi hoặc webcam, Ethernet mất streaming, headphone/audio lỗi, nút điều khiển không phản hồi hoặc thiết bị tự khởi động lại, cần kiểm tra nguồn, cáp, chuẩn video, firmware và từng giao tiếp trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra nguồn 12V, HDMI input/output, USB-C, Ethernet, audio input, headphone, hardware streaming, multiview, hệ thống phím điều khiển hoặc mainboard của Blackmagic Design ATEM Mini Extreme, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
