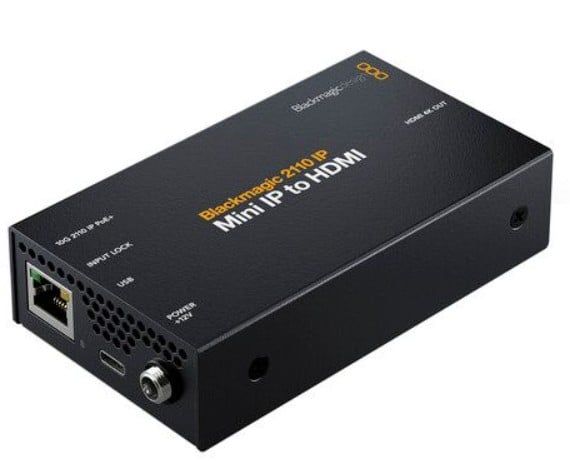

Blackmagic 2110 IP Mini IP to HDMI ( Mini IP - HDMI )

Blackmagic 2110 IP Mini IP to HDMI – Bộ chuyển SMPTE 2110 IP sang HDMI 4K 60p qua 10G Ethernet

Blackmagic 2110 IP Mini IP to HDMI là bộ chuyển đổi video IP chuyên nghiệp nhỏ gọn của Blackmagic Design, được thiết kế để nhận tín hiệu video và audio SMPTE ST 2110 qua mạng Ethernet 10Gbps rồi xuất ra HDMI cho màn hình, TV hoặc hệ thống monitoring. Thiết bị phù hợp với studio broadcast, phòng máy, live production IP, trung tâm điều khiển và các hệ thống AV chuyên nghiệp đang chuyển từ hạ tầng SDI truyền thống sang video over IP.

Phiên bản này sử dụng một cổng RJ45 10GbE hỗ trợ 10/100/1000/10G BASE-T, đồng thời có khả năng cấp nguồn qua PoE++. Nhờ đó Blackmagic 2110 IP Mini IP to HDMI có thể được đặt trực tiếp phía sau màn hình và chỉ cần một đường Ethernet phù hợp để vừa truyền tín hiệu SMPTE 2110 vừa cấp nguồn trong hệ thống hỗ trợ PoE++. Blackmagic vẫn trang bị tùy chọn cấp nguồn DC ngoài 12V để sử dụng khi mạng không cấp nguồn.

Thiết bị hỗ trợ các chuẩn HD, Ultra HD và DCI 4K tới 60 hình/giây, bao gồm 2160p60 và 4K DCI 60p. Nó còn hỗ trợ các thành phần quan trọng của hạ tầng SMPTE 2110 như ST 2110-20 video, ST 2110-21 traffic shaping, ST 2110-30 PCM audio, ST 2110-40 ancillary data, PTP v2 và NMOS IS-04/IS-05.

Thông số kỹ thuật Blackmagic 2110 IP Mini IP to HDMI

• Thương hiệu: Blackmagic Design

• Model: Blackmagic 2110 IP Mini IP to HDMI

• Loại thiết bị: SMPTE ST 2110 IP to HDMI Converter

• Chức năng chính: nhận video/audio SMPTE ST 2110 qua Ethernet và xuất ra HDMI để monitoring

• SMPTE ST 2110 IP Video Input: 1 luồng qua Ethernet 10Gbps

• Ethernet: 1 × RJ45 10Gb/s

• Chuẩn Ethernet: hỗ trợ 10/100/1000/10G BASE-T

• PoE: hỗ trợ cấp nguồn PoE++ qua RJ45 theo bảng thông số kỹ thuật Blackmagic

• HDMI Video Output: 1

• HDMI Audio Output: Có audio embedded cùng HDMI

• USB: 1 × USB-C 3.0

• Chức năng USB-C: cấu hình thiết bị và cập nhật firmware

• Audio IP: 16 kênh embedded audio trên luồng SMPTE ST 2110 qua 10GbE

• SMPTE Compliance: SMPTE ST 2110-20, ST 2110-21, ST 2110-30 và ST 2110-40

• SMPTE 2110-20: video không nén, hỗ trợ IGMP v2 theo specification hiện hành

• SMPTE 2110-21: hỗ trợ traffic shaping

• Receiver Traffic Shaping: Narrow, Wide Synchronous và Asynchronous

• SMPTE 2110-30: PCM Audio, Audio Conformance Level C

• SMPTE 2110-40: ancillary data

• Ancillary Data: hỗ trợ RP188/SMPTE 12M-2, closed captioning và HDR static metadata

• Precision Time Protocol: IEEE 1588-2008 PTP v2

• Timing: ST 2059-1 và ST 2059-2

• NMOS IS-04: Discovery and Registration v1.3.2

• Peer-to-peer discovery: mDNS/DNS-SD

• NMOS IS-05: Connection Management v1.1.2

• NMOS BCP-002-01: Natural Grouping

• NMOS BCP-004-01: Receiver Capabilities

• Codec: hỗ trợ Blackmagic IP10 trong hệ thống Blackmagic 2110 IP cho các tốc độ video băng thông cao phù hợp

• HDMI Color Precision: 4:2:2

• HDMI Color Space: YUV

• LED: 1 × IP Input Lock LED

• Nguồn ngoài: adapter DC universal +12V đi kèm

• Đầu nguồn: locking 5,5mm barrel jack

• Dải điện áp hoạt động: 12–16V DC

• Nguồn qua mạng: hỗ trợ PoE++

• Công suất tiêu thụ: 18W

• Nhiệt độ hoạt động: 5°C đến 40°C

• Nhiệt độ lưu trữ: -20°C đến 45°C

• Độ ẩm: 0–90%, không ngưng tụ

• Bảo hành hãng: 1 năm Limited Manufacturer's Warranty

Các chuẩn HDMI HD được hỗ trợ

• 720p: 50, 59.94 và 60fps

• 1080i: 50, 59.94 và 60

• 1080p: 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 và 60fps

Các chuẩn Ultra HD được hỗ trợ

• 2160p: 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 và 60fps

Các chuẩn DCI 4K được hỗ trợ

• 4K DCI: 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 và 60fps

Chuyển SMPTE ST 2110 IP sang HDMI

Blackmagic 2110 IP Mini IP to HDMI là thiết bị nhận IP và xuất HDMI. Nó được thiết kế cho trường hợp nguồn video đã tồn tại trên mạng SMPTE ST 2110 và cần đưa nguồn đó ra một màn hình HDMI thông thường để kiểm tra hoặc theo dõi.

Thiết bị không phải HDMI capture card và cũng không phải HDMI encoder. Nó không có HDMI input. Vì vậy không thể cắm camera HDMI vào thiết bị rồi chuyển camera đó sang SMPTE 2110.

Nếu cần chiều ngược lại, tức từ HDMI sang SMPTE ST 2110 IP, phải lựa chọn đúng converter được Blackmagic thiết kế cho hướng tín hiệu tương ứng. Đây là điểm quan trọng khi nhập dữ liệu vì tên sản phẩm thể hiện rõ chiều chuyển đổi IP to HDMI.

10G Ethernet RJ45 dành cho SMPTE 2110

Phiên bản Mini IP to HDMI sử dụng cổng RJ45 10GbE thay vì socket SFP quang. Blackmagic công bố cổng này hỗ trợ 10/100/1000/10G BASE-T và đảm nhiệm đồng thời việc nhận video IP, cấu hình thiết bị và cập nhật firmware.

Với mạng SMPTE 2110 có băng thông lớn, đặc biệt Ultra HD, cần sử dụng switch, cáp Ethernet, cấu hình multicast, PTP và hạ tầng mạng đáp ứng yêu cầu. Chỉ việc cắm converter vào một switch Ethernet phổ thông không đảm bảo hệ thống 2110 sẽ tự hoạt động đúng.

Cấp nguồn trực tiếp bằng PoE++

Một ưu điểm đáng chú ý của Blackmagic 2110 IP Mini IP to HDMI là khả năng nhận điện trực tiếp từ cổng RJ45 thông qua PoE++. Trong hệ thống có switch hoặc nguồn PoE++ phù hợp, người dùng có thể chỉ cần một sợi Ethernet để vừa truyền stream IP vừa cấp nguồn cho converter.

Cách bố trí này đặc biệt thuận tiện khi converter được lắp sau màn hình, nơi ổ điện có thể khó tiếp cận. Blackmagic vẫn cung cấp phương án nguồn DC với adapter ngoài +12V và thiết bị chấp nhận dải 12–16V.

Nếu PoE không hoạt động, cần xác nhận switch hoặc injector thực sự hỗ trợ chuẩn và mức công suất phù hợp trước khi kết luận cổng Ethernet của converter bị lỗi.

Hỗ trợ Ultra HD 2160p60 và DCI 4K 60p

Thiết bị không chỉ giới hạn ở Full HD. Blackmagic công bố các video standard từ 720p và 1080i/p tới Ultra HD 2160p60. Danh sách còn bao gồm DCI 4K tới 60p.

Điều này giúp converter có thể được sử dụng trong hệ thống monitoring Ultra HD hiện đại khi màn hình HDMI phía sau hỗ trợ đúng độ phân giải, tần số và tín hiệu đầu ra tương ứng.

Cần phân biệt Ultra HD 2160p với DCI 4K. Ultra HD thường có khung hình 3840 × 2160, trong khi DCI 4K sử dụng 4096 × 2160. Blackmagic liệt kê riêng cả hai nhóm chuẩn trên sản phẩm.

16 kênh audio embedded trên luồng IP

SMPTE ST 2110 IP video input của converter hỗ trợ 16 kênh audio embedded qua 10G Ethernet. Audio được đồng bộ với video trong hạ tầng SMPTE 2110 và có thể được đưa ra cùng HDMI theo cấu hình hỗ trợ.

Thiết bị không có các jack analog XLR hoặc 3,5mm dành cho audio monitoring riêng. Nếu hệ thống cần tách audio ra analog, cần sử dụng thêm thiết bị de-embed hoặc converter phù hợp.

SMPTE ST 2110-20 cho video IP

ST 2110-20 xác định cách truyền essence video trong hệ thống professional media over managed IP network. Blackmagic 2110 IP Mini IP to HDMI hoạt động như một receiver để nhận luồng video và chuyển nó sang tín hiệu HDMI phục vụ monitoring.

Specification hiện hành của model RJ45 ghi hỗ trợ IGMP v2. IGMP đóng vai trò quan trọng trong hệ thống multicast, giúp switch quản lý việc phân phối stream tới những receiver thực sự yêu cầu nguồn video đó.

SMPTE ST 2110-30 cho PCM Audio

SMPTE ST 2110-30 được sử dụng cho audio PCM trong hạ tầng 2110. Blackmagic công bố Audio Conformance Level C cho sản phẩm. Việc tách video và audio thành các essence IP riêng là một đặc điểm của SMPTE ST 2110 so với cách truyền tín hiệu AV truyền thống trên một dây duy nhất.

SMPTE ST 2110-40 và ancillary data

ST 2110-40 cho phép vận chuyển ancillary data trong hệ thống IP. Blackmagic cho biết converter có quyền truy cập toàn bộ ancillary data stream và hỗ trợ các thông tin như RP188/SMPTE 12M-2 timecode, closed captioning và HDR static metadata.

Việc metadata đi tới màn hình cuối cùng còn phụ thuộc toàn bộ pipeline, video standard và khả năng của thiết bị hiển thị. Không nên hiểu rằng converter tự tạo HDR metadata hoặc closed caption khi nguồn IP không chứa dữ liệu đó.

PTP v2 và ST 2059

Blackmagic 2110 IP Mini IP to HDMI hỗ trợ IEEE 1588-2008 Precision Time Protocol phiên bản 2 cùng SMPTE ST 2059-1 và ST 2059-2. PTP là thành phần quan trọng để các thiết bị trong hệ thống SMPTE 2110 có cùng tham chiếu thời gian chính xác.

Nếu converter kết nối mạng nhưng không khóa tín hiệu ổn định, PTP configuration, grandmaster clock, VLAN, multicast và network switch là những yếu tố cần được kiểm tra trước khi cho rằng phần cứng converter hỏng.

NMOS IS-04 và IS-05

NMOS IS-04 hỗ trợ discovery và registration để hệ thống quản lý có thể xác định các node, sender và receiver trên mạng. Blackmagic công bố IS-04 phiên bản 1.3.2 và hỗ trợ peer-to-peer discovery thông qua mDNS/DNS-SD.

NMOS IS-05 Connection Management v1.1.2 hỗ trợ quản lý việc thiết lập kết nối giữa nguồn gửi và receiver. Thiết bị cũng hỗ trợ BCP-002-01 Natural Grouping và BCP-004-01 Receiver Capabilities.

Blackmagic IP10 Codec

Blackmagic IP10 là codec được Blackmagic phát triển để xử lý các trường hợp băng thông của chuẩn video cao vượt khả năng truyền trực tiếp trên một đường 10GbE theo cách thông thường. Tài liệu của hãng đề cập IP10 khi chuyển các tốc độ tương ứng với 12G-SDI sang 10G SMPTE 2110.

Điểm cần lưu ý là Blackmagic 2110 IP Mini IP to HDMI không có cổng 12G-SDI. Dòng mô tả IP10 trong specification nói về cơ chế codec của hệ thống 2110, không có nghĩa model này có SDI input hoặc tự thực hiện chuyển 12G-SDI vật lý sang IP.

USB-C 3.0 dành cho cấu hình và firmware

Cổng USB-C 3.0 trên thiết bị được Blackmagic công bố dành cho cấu hình và cập nhật firmware. Đây không phải USB webcam output, capture output hoặc cổng ghi video USB giống các thiết bị ATEM Mini.

Khi máy tính không nhận converter, cần kiểm tra cáp USB-C có hỗ trợ truyền dữ liệu, driver/phần mềm Blackmagic và hệ điều hành trước khi xác định cổng USB bị lỗi.

Thiết kế nhỏ gọn cho monitoring phía sau màn hình

Blackmagic thiết kế dòng 2110 IP Mini theo hướng nhỏ gọn để có thể bố trí phía sau màn hình hoặc tại những vị trí gần thiết bị hiển thị. Điều này giúp tín hiệu IP có thể được kéo qua hạ tầng Ethernet tới sát điểm hiển thị rồi mới chuyển sang HDMI.

Cách triển khai này đặc biệt hữu ích với studio nhiều monitor, phòng điều khiển và cơ sở broadcast lớn vì tín hiệu có thể được route trên network thay vì phải kéo riêng nhiều đường SDI dài tới từng màn hình.

Ứng dụng của Blackmagic 2110 IP Mini IP to HDMI

• Broadcast studio: đưa nguồn SMPTE 2110 lên monitor HDMI.

• Control room: bố trí converter phía sau từng màn hình giám sát.

• Live production IP: chuyển nguồn IP thành HDMI ở điểm cuối.

• OB và production facility: monitoring HD hoặc Ultra HD trong hệ thống 2110.

• Video wall: phân phối nguồn qua network tới các màn hình HDMI phù hợp.

• Phòng kỹ thuật: kiểm tra một nguồn SMPTE 2110 trực tiếp trên màn hình HDMI.

• Hệ thống PoE++: giảm số lượng dây nguồn cần triển khai tại vị trí màn hình.

Những lỗi Blackmagic 2110 IP Mini IP to HDMI có thể gặp

Các tình trạng dưới đây có thể phát sinh từ switch mạng, PTP, NMOS, multicast, cáp Ethernet, nguồn PoE++, adapter DC, cáp HDMI, firmware hoặc phần cứng. Đây không phải khẳng định Blackmagic 2110 IP Mini IP to HDMI có lỗi thiết kế.

IP Input Lock LED không sáng

Cần kiểm tra đường 10GbE, switch mạng, địa chỉ IP, multicast, IGMP, PTP và nguồn SMPTE ST 2110. Nếu converter vẫn có nguồn nhưng không lock stream, lỗi có thể nằm ở network configuration chứ không nhất thiết ở HDMI output.

Converter có nguồn nhưng HDMI không có hình

Kiểm tra IP Input Lock, chuẩn video, cáp HDMI và monitor. Nếu màn hình không hỗ trợ chuẩn 2160p hoặc DCI 4K đang được sử dụng, cần thử một video standard thấp hơn hoặc monitor tương thích.

Không cấp nguồn được qua Ethernet

Cần xác nhận switch hoặc injector đáp ứng PoE++ theo yêu cầu của specification, dây Ethernet đúng chuẩn và công suất khả dụng trên switch còn đủ. Có thể thử adapter DC ngoài để phân biệt lỗi nguồn PoE với lỗi toàn bộ thiết bị.

Video giật, mất hình hoặc mất lock

Cần kiểm tra bandwidth, PTP, multicast, switch configuration, traffic shaping và tình trạng packet loss. Video SMPTE 2110 yêu cầu hạ tầng mạng được cấu hình đúng hơn nhiều so với Ethernet văn phòng thông thường.

Có hình nhưng audio không đúng

Kiểm tra routing audio ST 2110-30, mapping kênh và thiết bị HDMI nhận phía sau. Luồng IP hỗ trợ tới 16 kênh embedded audio nhưng khả năng phát thực tế còn phụ thuộc receiver HDMI và cấu hình hệ thống.

USB-C không được máy tính nhận

Kiểm tra cáp USB-C, cổng máy tính, phần mềm Blackmagic và firmware. Cổng USB-C này dành cho configuration/update, không phải cổng capture video.

Quy trình khoanh vùng sự cố Blackmagic 2110 IP Mini IP to HDMI

• Bước 1: xác nhận đúng model bản RJ45 IP to HDMI, không phải SFP.

• Bước 2: kiểm tra nguồn DC hoặc PoE++.

• Bước 3: xác nhận link Ethernet và tốc độ kết nối mạng.

• Bước 4: kiểm tra IP Input Lock LED.

• Bước 5: xác minh PTP grandmaster và timing.

• Bước 6: kiểm tra IGMP, multicast và NMOS routing.

• Bước 7: thử HDMI bằng cáp và màn hình đã xác nhận hoạt động tốt.

• Bước 8: thử video standard HD trước khi chuyển lên Ultra HD/4K.

• Bước 9: kiểm tra USB-C và firmware.

• Bước 10: chỉ kết luận lỗi converter sau khi đã loại trừ nguồn IP, network switch và màn hình HDMI.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• RJ45 10GbE: khi thiết bị mất link hoặc không nhận stream SMPTE 2110.

• PoE circuit: khi không nhận điện qua switch PoE++ đã xác nhận tốt.

• Adapter DC: khi thiết bị không lên nguồn bằng nguồn ngoài.

• Đầu nguồn locking barrel: khi nguồn chập chờn theo vị trí dây.

• HDMI Output: khi IP đã lock nhưng nhiều màn hình/cáp đều không nhận hình.

• USB-C: khi không thể cấu hình hoặc cập nhật firmware.

• IP Input Lock LED: kiểm tra khi đèn trạng thái không hoạt động dù stream đã xác nhận.

• Mainboard: khi đồng thời mất network, HDMI và các chức năng xử lý.

Những điểm dễ nhập sai về Blackmagic 2110 IP Mini IP to HDMI

• Tên chính xác là Blackmagic 2110 IP Mini IP to HDMI.

• Đây là bản RJ45, không phải Blackmagic 2110 IP Mini IP to HDMI SFP.

• Thiết bị chuyển theo chiều SMPTE 2110 IP → HDMI.

• Có 1 HDMI video output.

• Không có HDMI input.

• Không có SDI input hoặc output trên đúng model này.

• Có 1 × RJ45 10GbE nhận SMPTE ST 2110.

• RJ45 hỗ trợ 10/100/1000/10G BASE-T.

• Tech specs chính thức ghi hỗ trợ PoE++.

• Có 1 × USB-C 3.0 dành cho cấu hình và firmware.

• USB-C không phải webcam output hoặc video capture output.

• SMPTE 2110 IP input hỗ trợ 16 kênh embedded audio.

• Hỗ trợ HD tới 1080p60.

• Hỗ trợ Ultra HD tới 2160p60.

• Hỗ trợ DCI 4K tới 4Kp60.

• HDMI Color Precision được Blackmagic ghi 4:2:2.

• HDMI Color Space là YUV.

• Hỗ trợ SMPTE ST 2110-20, 2110-21, 2110-30 và 2110-40.

• Specification hiện hành của bản RJ45 ghi IGMP v2.

• Hỗ trợ PTP v2 cùng ST 2059-1 và ST 2059-2.

• Hỗ trợ NMOS IS-04 v1.3.2 và IS-05 v1.1.2.

• Có IP Input Lock LED.

• Nguồn DC hoạt động trong dải 12–16V.

• Công suất tiêu thụ chính thức là 18W.

• Nhiệt độ hoạt động là 5–40°C.

• Bảo hành Blackmagic là 1 năm giới hạn.

• Không nhầm với bản IP to HDMI SFP sử dụng socket SFP cho kết nối quang.

• Không nhầm với 2110 IP Mini BiDirect 12G, vì model BiDirect có 12G-SDI và khả năng chuyển hai chiều.

• Không nhầm với Blackmagic 2110 IP SDI to HDMI 12G, thiết bị rack lớn hơn có SDI, LCD và các chức năng monitoring khác.

FAQ – Blackmagic 2110 IP Mini IP to HDMI

Blackmagic 2110 IP Mini IP to HDMI dùng để làm gì?

Thiết bị nhận video và audio SMPTE ST 2110 qua mạng 10GbE rồi chuyển thành HDMI để hiển thị trên monitor hoặc TV tương thích.

Thiết bị có HDMI input không?

Không. Model này chỉ có HDMI output. Chiều chuyển đổi là IP sang HDMI.

Có hỗ trợ 4K không?

Có. Blackmagic công bố Ultra HD tới 2160p60 và DCI 4K tới 60p.

Có cần adapter nguồn riêng không?

Không bắt buộc nếu mạng sử dụng PoE++ tương thích. Thiết bị có thể nhận nguồn qua RJ45, đồng thời vẫn hỗ trợ adapter DC ngoài 12–16V.

Cổng Ethernet là 1GbE hay 10GbE?

Đây là cổng RJ45 10Gb/s và hỗ trợ 10/100/1000/10G BASE-T.

Thiết bị có hỗ trợ NMOS không?

Có. Blackmagic công bố NMOS IS-04 Discovery and Registration v1.3.2 và IS-05 Connection Management v1.1.2.

Thiết bị có SFP quang không?

Không trên model này. Phiên bản có SFP là sản phẩm riêng mang tên Blackmagic 2110 IP Mini IP to HDMI SFP.

Thiết bị có SDI không?

Không. Nếu cần SDI cần chọn model 2110 IP khác như Mini BiDirect 12G hoặc 2110 IP SDI to HDMI 12G tùy yêu cầu hệ thống.

Kiểm tra, sửa chữa Blackmagic 2110 IP Mini IP to HDMI tại Viện Máy Tính

Blackmagic 2110 IP Mini IP to HDMI là converter nhỏ gọn giúp đưa video và audio SMPTE ST 2110 từ hạ tầng Ethernet 10Gbps ra màn hình HDMI. Thiết bị hỗ trợ HD, Ultra HD và DCI 4K tới 60p, PTP v2, NMOS, ancillary data, 16 kênh audio IP và nguồn PoE++ hoặc DC.

Khi converter gặp tình trạng không lên nguồn, Ethernet không link, IP Input Lock không sáng, không nhận stream SMPTE 2110, HDMI mất hình, video mất ổn định, audio sai hoặc USB-C không nhận cấu hình, cần kiểm tra riêng nguồn, switch mạng, PTP, multicast, NMOS, cáp và firmware trước khi xác định lỗi phần cứng.

Nếu cần kiểm tra nguồn DC, PoE++, cổng RJ45 10GbE, HDMI output, USB-C, lỗi nhận SMPTE 2110, PTP/NMOS hoặc mainboard của Blackmagic 2110 IP Mini IP to HDMI, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
