Blackmagic 2110 IP Presentation Converter là bộ chuyển đổi video, audio và SMPTE ST 2110 chuyên nghiệp được Blackmagic Design phát triển cho bục thuyết trình, phòng hội nghị, hội trường, studio và hệ thống live production. Thiết bị tập trung nhiều kết nối thường cần tại vị trí người thuyết trình vào cùng một chassis, bao gồm USB-C cho laptop, HDMI, 12G-SDI, Ethernet 10Gbps, microphone XLR/TRS, audio XLR và headphone.
Máy tính có thể kết nối bằng USB-C để truyền video đồng thời nhận nguồn sạc host tới 45W. Thiết bị cũng có HDMI 2.0 input dành cho nguồn trình chiếu, HDMI output dành cho projector hoặc màn hình và một SDI output hỗ trợ tốc độ tới 12G-SDI. HDMI output có thể chuyển giữa nguồn video đầu vào và nguồn return feed từ mạng SMPTE ST 2110, giúp người thuyết trình theo dõi đúng nội dung cần thiết.
Blackmagic 2110 IP Presentation Converter còn đóng vai trò cầu nối hai chiều với hạ tầng video over IP. Một cổng RJ45 10GbE hỗ trợ SMPTE ST 2110 video input và output, cấu hình thiết bị và cập nhật firmware. Hệ thống hỗ trợ các chuẩn HD, 2K, Ultra HD và DCI 4K tới 60p, đồng thời tích hợp PTP v2, NMOS và Blackmagic IP10 cho các workflow chuyên nghiệp.
Một trong những chức năng quan trọng nhất của Blackmagic 2110 IP Presentation Converter là hỗ trợ máy tính trình chiếu qua USB-C. Thiết bị có hai cổng USB-C video input, gồm một cổng phía trước và một cổng phía sau, cho phép bố trí dây phù hợp với cách lắp đặt tại bục thuyết trình hoặc tủ thiết bị.
Blackmagic công bố khả năng host charging tới 45W. Nhờ đó một laptop USB-C tương thích có thể vừa truyền tín hiệu hình ảnh vừa nhận nguồn điện từ hệ thống thay vì phải bố trí riêng bộ sạc tại bục thuyết trình.
Cần lưu ý laptop phải hỗ trợ xuất video qua cổng USB-C. Việc một máy tính có đầu nối USB-C không tự động đồng nghĩa cổng đó hỗ trợ DisplayPort Alt Mode hoặc khả năng xuất video cần thiết.
Ngoài USB-C, converter có một HDMI 2.0 input để nhận tín hiệu trực tiếp từ laptop hoặc nguồn trình chiếu khác. HDMI hỗ trợ HD, Ultra HD và DCI 4K tới 60p trong các chuẩn được hãng liệt kê.
Một HDMI 2.0 output được bố trí cho projector hoặc màn hình tại khu vực thuyết trình. Điểm đáng chú ý là output này có thể được chuyển giữa video input cục bộ và nguồn SMPTE 2110 IP return feed.
Nhờ đó diễn giả có thể xem chính nội dung từ laptop hoặc xem tín hiệu program/return do hệ thống production gửi trở lại mà không cần một bộ chuyển đổi HDMI riêng.
Blackmagic 2110 IP Presentation Converter có một SDI output hỗ trợ 270Mb, 1.5G, 3G, 6G và 12G. Thiết bị có khả năng tự standards convert tín hiệu tới định dạng đích phù hợp.
12G-SDI cho phép truyền Ultra HD trên một cáp SDI duy nhất trong hệ thống tương thích. Điều này hữu ích khi tín hiệu từ laptop tại bục cần được gửi trực tiếp tới switcher, router hoặc thiết bị broadcast ở khoảng cách xa hơn HDMI thông thường.
SDI output còn mang tối đa 16 kênh embedded audio ở các chuẩn SD, HD, 2K, Ultra HD và DCI 4K được hỗ trợ.
Cổng RJ45 10GbE của Blackmagic 2110 IP Presentation Converter có thể đảm nhiệm cả SMPTE ST 2110 video input lẫn output. Điều này cho phép converter đưa nguồn trình chiếu vào hạ tầng IP và đồng thời nhận một return feed từ hệ thống.
Cổng Ethernet hỗ trợ 10/100/1000/10G BASE-T và còn được sử dụng cho cấu hình cũng như cập nhật firmware. Để khai thác đầy đủ SMPTE 2110, switch mạng, multicast, PTP và routing phải được cấu hình phù hợp; đây không phải dạng video mạng chỉ cần kết nối với một router văn phòng là tự hoạt động.
ST 2110-20 đảm nhiệm video essence trong hệ thống IP, còn ST 2110-30 được sử dụng cho PCM audio. ST 2110-40 mang ancillary data như timecode, caption và metadata liên quan. ATEM Presentation Converter cũng hỗ trợ ST 2110-21 traffic shaping.
Blackmagic công bố sender traffic shaping ở chế độ Narrow và receiver hỗ trợ Narrow, Wide Synchronous cùng Asynchronous. SMPTE 2110-20 sử dụng IGMP v2 để hỗ trợ hoạt động multicast trong hạ tầng mạng phù hợp.
Precision Time Protocol rất quan trọng trong SMPTE 2110 vì video, audio và ancillary data được truyền thành các essence IP riêng. Blackmagic 2110 IP Presentation Converter hỗ trợ IEEE 1588-2008 PTP v2, ST 2059-1 và ST 2059-2 để đồng bộ thời gian với hạ tầng production.
NMOS IS-04 hỗ trợ discovery và registration của các thiết bị trên network, trong khi IS-05 quản lý connection giữa sender và receiver. Thiết bị còn hỗ trợ BCP-002-01 Natural Grouping và BCP-004-01 Receiver Capabilities.
Thiết bị có hai đầu combo 3-pin XLR/TRS 1/4 inch dành cho microphone hoặc nguồn line chuyên nghiệp. Input có thể chuyển giữa mức line +24dB và mic level, đồng thời hỗ trợ phantom power +48V cho microphone condenser tương thích.
Điều này giúp bục thuyết trình có thể nhận trực tiếp microphone của diễn giả mà không nhất thiết cần thêm một preamp hoặc mixer nhỏ chỉ để kết nối microphone vào hệ thống production.
Blackmagic cung cấp hai kênh professional balanced analog audio output bằng XLR 3-pin. Tín hiệu có thể được đưa tới hệ thống PA, mixer hoặc thiết bị âm thanh chuyên nghiệp ở hội trường.
Ngoài ra thiết bị có headphone jack 6,35mm phục vụ monitoring tại chỗ. Sự kết hợp giữa microphone input, XLR output và headphone giúp Presentation Converter đảm nhiệm cả phần video lẫn một phần quan trọng của audio tại vị trí diễn giả.
HDMI và SDI đều hỗ trợ Rec.709 và Rec.2020 cùng HDR static metadata. Blackmagic liệt kê HLG và PQ transfer characteristics, cho phép converter tham gia vào hệ thống HDR khi toàn bộ nguồn, switcher, mạng và thiết bị hiển thị được cấu hình tương thích.
HDMI hỗ trợ 8, 10 và 12-bit cùng video sampling 4:4:4, 4:2:2 và 4:2:0. Tuy nhiên việc một chuẩn hỗ trợ 12-bit không có nghĩa mọi video mode đều luôn hoạt động ở 12-bit; độ sâu màu thực tế phụ thuộc nguồn và format cụ thể.
Blackmagic IP10 được sử dụng khi chuyển các tốc độ video tương ứng 12G-SDI sang hạ tầng 10G SMPTE 2110. Mục tiêu là cho phép những chuẩn băng thông cao phù hợp với đường Ethernet 10Gbps.
Không nên hiểu Blackmagic IP10 là chuẩn nén Internet hoặc streaming RTMP. Nó là một thành phần trong workflow video IP chuyên nghiệp của Blackmagic.

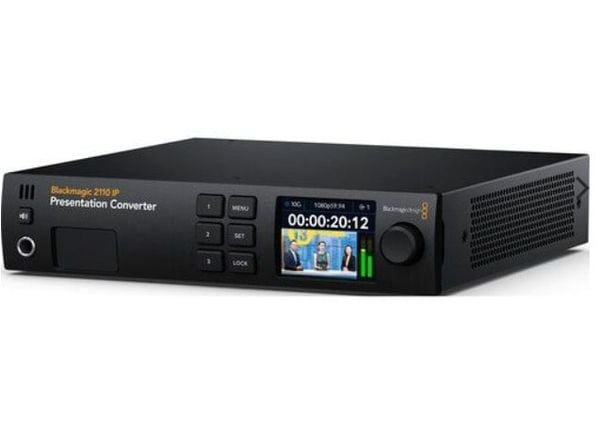

Presentation Converter tích hợp màn hình màu 2,2 inch, ba nút và núm xoay phục vụ menu và thiết lập. Mặt trước cũng có điều khiển bật/tắt loa monitor.
Thiết kế rộng nửa rack và cao 1RU giúp thiết bị có thể bố trí trong hệ thống rack chuyên nghiệp nhưng vẫn đủ nhỏ để đặt gần vị trí diễn giả hoặc trong tủ kỹ thuật của phòng họp.
Các biểu hiện dưới đây có thể phát sinh do nguồn điện, laptop, cáp USB-C, cáp HDMI, SDI, switch mạng, PTP, NMOS, microphone, firmware hoặc cấu hình hệ thống. Đây không phải khẳng định Blackmagic 2110 IP Presentation Converter có lỗi thiết kế.
Cần xác nhận cổng USB-C của máy tính có hỗ trợ xuất video, cáp có khả năng truyền dữ liệu/video và video standard nằm trong danh sách converter hỗ trợ. Không phải mọi cáp hoặc cổng USB-C đều có chức năng video.
Kiểm tra khả năng nhận USB Power Delivery của laptop, yêu cầu công suất của máy và nguồn cấp cho Presentation Converter. Host charging được Blackmagic công bố tối đa 45W nên laptop yêu cầu công suất cao hơn có thể sạc chậm hoặc không tăng pin khi tải nặng.
Kiểm tra cáp HDMI, video standard, lựa chọn nguồn output và projector. Cần xác định HDMI output đang được đặt theo nguồn input hay SMPTE 2110 return feed.
Kiểm tra cáp SDI, thiết bị nhận, video standard và routing. Với Ultra HD hoặc 4K tốc độ cao, dây và thiết bị phía sau phải đáp ứng đúng băng thông 12G-SDI.
Cần kiểm tra IP, PTP, multicast, IGMP, NMOS và cấu hình switch mạng. Hạ tầng SMPTE 2110 đòi hỏi network được cấu hình đúng, vì vậy trạng thái Ethernet link không đủ để xác nhận stream video đã hoạt động.
Kiểm tra đầu combo XLR/TRS, mic/line mode, gain và phantom +48V. Chỉ bật phantom power khi microphone và thiết bị liên quan tương thích.
Thiết bị được thiết kế cho bục thuyết trình và hệ thống presentation, cho phép kết nối laptop, projector, microphone, PA, SDI và mạng SMPTE ST 2110 trong cùng một converter.
Có. Thiết bị có hai USB-C PC video input và hỗ trợ cấp nguồn host tới 45W cho máy tính tương thích.
Có một HDMI 2.0 input và một HDMI 2.0 output. HDMI output có thể chuyển giữa video input và nguồn return từ SMPTE 2110.
Có một SDI video output hỗ trợ các tốc độ 270Mb, 1.5G, 3G, 6G và 12G. Specification hiện hành không liệt kê SDI input vật lý cho model Presentation Converter.
Có. Blackmagic liệt kê Ultra HD tới 2160p60 và DCI 4K tới 4Kp60 trong các chuẩn được hỗ trợ.
Có với microphone tương thích. Hai combo XLR/TRS có thể hoạt động ở mic level và hỗ trợ +48V phantom power.
Có. Blackmagic liệt kê một SMPTE ST 2110 IP video input và một output sử dụng cổng RJ45 10GbE.
Tại specification hiện hành, Blackmagic vẫn ghi Power Usage là TBA. Vì vậy không nên tự lấy giá trị công suất của converter Blackmagic khác để gán cho model này.
Blackmagic 2110 IP Presentation Converter là thiết bị tích hợp dành cho hệ thống trình chiếu chuyên nghiệp, kết hợp USB-C video với sạc host 45W, HDMI 2.0, 12G-SDI output, SMPTE ST 2110 10GbE hai chiều, microphone XLR/TRS +48V, balanced XLR output và headphone monitoring.
Khi thiết bị gặp tình trạng laptop không xuất hình qua USB-C, không sạc được máy tính, HDMI mất tín hiệu, 12G-SDI không output, SMPTE 2110 không nhận stream, microphone không hoạt động, XLR output mất tiếng hoặc LCD/menu lỗi, cần kiểm tra riêng nguồn, cáp, video standard, PTP, NMOS, switch mạng và firmware trước khi kết luận hỏng phần cứng.
