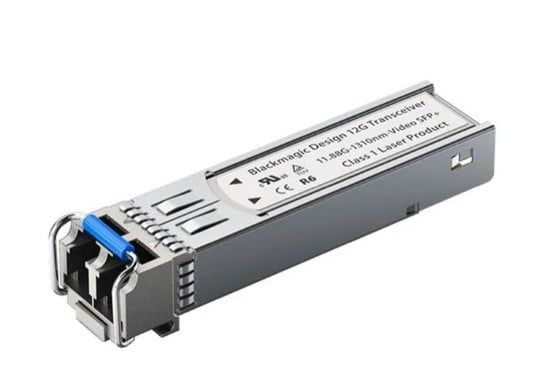

Blackmagic Adapter - 12G BD SFP Optical Module ADPT-12GBI/OPT là module thu phát quang dạng SFP dành cho hệ thống video chuyên nghiệp sử dụng SDI qua cáp quang. Blackmagic hiện phân loại sản phẩm dưới tên 12G-SDI SFP Optical Module, cho phép bổ sung giao tiếp optical fiber cho các thiết bị Blackmagic có khe SFP tương thích, đặc biệt là Mini Converter Optical Fiber 12G.
Module hỗ trợ tốc độ lên tới 12G-SDI, nhờ đó có thể làm việc với các chuẩn SD, HD và Ultra HD trên thiết bị chủ tương thích. Khi được lắp đúng hệ thống 12G-SDI, module cho phép truyền tín hiệu video chất lượng broadcast qua cáp quang ở khoảng cách lớn hơn đáng kể so với việc kéo cáp đồng trục SDI thông thường.
ADPT-12GBI/OPT sử dụng đầu nối quang duplex LC và hoạt động như một transceiver hai chiều, tức có phần truyền và nhận quang trong cùng module. Đây chỉ là module SFP, không phải một converter độc lập: nó cần được gắn vào khe SFP của thiết bị Blackmagic hoặc hệ thống tương thích mới có thể nhận nguồn, xử lý và truyền tín hiệu.
Điểm cần hiểu chính xác về Blackmagic Adapter - 12G BD SFP Optical Module là sản phẩm có hình thức SFP nhưng mục tiêu sử dụng là vận chuyển tín hiệu SDI qua optical fiber. Nó không phải loại SFP Ethernet 1GbE, 10GbE hoặc module mạng dùng cho switch LAN thông thường.
Khi lắp vào một thiết bị Blackmagic tương thích, tín hiệu SDI điện được thiết bị chủ đưa tới module SFP. Module chuyển tín hiệu sang quang để truyền qua fiber. Ở đầu kia, một module và thiết bị tương thích nhận tín hiệu quang rồi đưa trở lại thành SDI theo workflow của hệ thống.
Do đó việc một switch mạng hoặc thiết bị nào đó có khe SFP vật lý không đồng nghĩa ADPT-12GBI/OPT sẽ hoạt động trên thiết bị đó. Khả năng tương thích phụ thuộc giao diện điện của SFP cage và firmware được nhà sản xuất thiết bị chủ hỗ trợ.
Blackmagic xác nhận 12G-SDI SFP Optical Module hoạt động với các định dạng SD, HD và Ultra HD. Với Mini Converter Optical Fiber 12G, hệ thống 12G-SDI đa tốc độ hỗ trợ các chuẩn tới Ultra HD 2160p60.
Khả năng multi-rate cho phép một hệ thống quang phù hợp không chỉ phục vụ Ultra HD mà còn có thể được sử dụng khi nguồn tín hiệu đang ở SD hoặc HD. Điều này thuận tiện đối với studio cần nâng cấp dần từ hạ tầng HD sang Ultra HD mà vẫn muốn giữ hệ thống cáp quang.
Không nên hiểu tên 12G-SDI là module luôn truyền ở 12Gb/s cố định bất kể tín hiệu. Chuẩn thực tế phụ thuộc video format và thiết bị host đang sử dụng.
Mini Converter Optical Fiber 12G của Blackmagic hỗ trợ SDI đa tốc độ tới Ultra HD 2160p60 khi sử dụng module quang phù hợp. Vì ADPT-12GBI/OPT là module 12G-SDI, đây là lựa chọn dành cho workflow cần toàn bộ băng thông 12G thay vì module quang 3G hoặc 6G.
Tuy nhiên khả năng xuất 2160p60 không chỉ phụ thuộc module. Nguồn SDI, converter, SFP ở hai đầu, fiber, thiết bị nhận và cấu hình video đều phải hỗ trợ chuẩn tương ứng.
ADPT-12GBI/OPT được các đại lý Blackmagic xác định là transceiver sử dụng hai đầu nối quang LC. Kiểu duplex LC tạo hai đường quang riêng cho chiều truyền và chiều nhận, phù hợp với hoạt động hai chiều của module.
Khi đấu dây, cần bảo đảm TX ở đầu thứ nhất nối đúng RX ở đầu đối diện và ngược lại. Nếu hai sợi bị đảo không đúng hoặc connector chưa cắm hết, thiết bị có thể không lock được tín hiệu dù module vẫn được nhận và cấp nguồn bình thường.
Đầu LC nhỏ và chính xác nên cần được giữ sạch. Bụi trên ferrule quang có thể làm tăng suy hao hoặc khiến đường truyền hoạt động chập chờn, đặc biệt khi truyền ở khoảng cách lớn.
Một điểm quan trọng của module là khả năng thu và phát trong cùng một SFP. Điều này phù hợp với Mini Converter Optical Fiber 12G, vốn được Blackmagic thiết kế để chuyển SDI sang optical fiber và optical fiber sang SDI đồng thời, thậm chí hai chiều có thể sử dụng các video standard khác nhau.
Vì có cả transmitter và receiver, không nên mô tả ADPT-12GBI/OPT là module chỉ phát quang hoặc chỉ nhận quang. Tuy nhiên cách hai chiều được khai thác cụ thể còn phụ thuộc thiết bị chủ.
Các đại lý Blackmagic chuyên nghiệp liệt kê khoảng cách truyền của ADPT-12GBI/OPT lên tới khoảng 28 miles, tương đương khoảng 45km, trong cấu hình fiber phù hợp. Đây là lợi thế lớn so với cáp đồng trục khi cần truyền tín hiệu camera hoặc SDI giữa các khu vực ở khoảng cách rất xa.
Tuy nhiên Blackmagic hiện không ghi riêng con số 45km trên trang sản phẩm Mini Converter hiện hành. Trang chính hãng mô tả hệ thống optical fiber có thể kéo tín hiệu trên khoảng cách rất lớn và đưa ra con số tới khoảng 10 miles cho workflow Mini Converter. Vì vậy khi triển khai thực tế cần dựa vào optical budget, loại fiber và specification của toàn hệ thống thay vì coi 45km là khoảng cách bảo đảm trong mọi trường hợp.
Các tài liệu từ đại lý chuyên nghiệp ghi ADPT-12GBI/OPT sử dụng kết nối LC và khuyến nghị single-mode fiber cho khoảng cách truyền lớn. Một số nguồn đại lý cũng ghi module có thể làm việc trong các cấu hình fiber khác, nhưng single-mode là lựa chọn nên ưu tiên khi thiết kế hệ thống truyền xa.
Không nên chọn cáp chỉ dựa vào hình dạng đầu LC. Cần xác minh loại fiber, bước sóng, độ suy hao, chiều dài tuyến, số mối nối và yêu cầu từ thiết bị ở cả hai đầu trước khi triển khai.
Blackmagic hiện trực tiếp liệt kê 12G-SDI SFP Optical Module như phụ kiện để bổ sung optical fiber cho Mini Converter Optical Fiber 12G. Converter có một SFP socket chuẩn cho phép cài module 3G, 6G hoặc 12G-SDI.
Khi sử dụng ADPT-12GBI/OPT, Mini Converter Optical Fiber 12G có thể khai thác đầy đủ workflow SD, HD và Ultra HD tới 2160p60 mà module 12G hỗ trợ.
Blackmagic hiện có ba cấp module optical dành cho Mini Converter Optical Fiber 12G. Phiên bản 3G-SDI được hãng mô tả cho SD và HD. Module 6G-SDI hỗ trợ SD, HD và Ultra HD, trong khi phiên bản 12G-SDI tiếp tục hỗ trợ SD, HD và Ultra HD với băng thông dành cho các chuẩn tới 2160p60 của hệ thống 12G.
Vì vậy không nên nhập ADPT-12GBI/OPT thành module 3G hoặc 6G chỉ vì hình thức bên ngoài của các SFP có thể gần giống nhau.
Các biểu hiện dưới đây có thể phát sinh do fiber, đầu LC, SFP cage, module đối diện, nguồn từ thiết bị host, video format, suy hao quang hoặc phần cứng. Đây không phải khẳng định Blackmagic Adapter - 12G BD SFP Optical Module có lỗi thiết kế.
Cần xác nhận host có hỗ trợ module SDI optical tương ứng, module đã được cắm hết vào SFP cage và cơ cấu khóa đã đúng vị trí. Có khe SFP vật lý không đồng nghĩa thiết bị chắc chắn tương thích với ADPT-12GBI/OPT.
Kiểm tra TX/RX, đầu LC, orientation của duplex fiber và module ở đầu còn lại. Có thể đổi một tuyến fiber đã xác nhận tốt để loại trừ lỗi cáp trước khi xác định transceiver bị hỏng.
Nguyên nhân có thể đến từ đầu quang bẩn, suy hao vượt optical budget, fiber bị gập, connector kém hoặc tuyến truyền quá dài. Cần kiểm tra và vệ sinh đầu nối bằng dụng cụ dành cho fiber.
Cần xác minh cả hai module, host, nguồn SDI và thiết bị nhận đều hỗ trợ 12G-SDI. Một thành phần chỉ hỗ trợ 3G hoặc 6G có thể khiến hệ thống hoạt động ở HD nhưng thất bại với video 12G.
SFP quang có linh kiện phát laser và mạch tốc độ cao nên có thể sinh nhiệt. Cần kiểm tra thông thoáng của thiết bị host và không tháo lắp module liên tục khi hệ thống đang vận hành nếu nhà sản xuất không hướng dẫn hot-swap trong workflow cụ thể.
Module dùng để bổ sung đường truyền quang cho thiết bị Blackmagic hỗ trợ SFP SDI, giúp truyền và nhận tín hiệu SDI qua fiber thay vì chỉ dùng cáp đồng trục.
Có. Blackmagic xác nhận 12G-SDI SFP Optical Module hỗ trợ SD, HD và Ultra HD. Với Mini Converter Optical Fiber 12G, hệ thống hỗ trợ tới 2160p60.
Thông tin từ các đại lý Blackmagic xác định ADPT-12GBI/OPT sử dụng hai đầu LC, tức kết nối duplex LC cho chiều truyền và nhận.
Không nên. Đây là module dành cho SDI optical chứ không phải Ethernet transceiver thông thường. Chỉ sử dụng với thiết bị host được xác nhận tương thích.
Không. Module nhận điện trực tiếp từ SFP cage của thiết bị chủ.
Một số đại lý Blackmagic liệt kê tới khoảng 45km với cấu hình fiber phù hợp. Khoảng cách thực tế phụ thuộc loại sợi, suy hao, connector và thiết bị ở cả hai đầu; vì vậy cần tính optical budget cho hệ thống thực tế.
Có. ADPT-12GBI/OPT được các nguồn phân phối chuyên nghiệp mô tả là duplex optical transceiver với chức năng truyền và nhận.
Có. Đây là ứng dụng hiện được Blackmagic công bố trực tiếp cho 12G-SDI SFP Optical Module.
Blackmagic Adapter - 12G BD SFP Optical Module ADPT-12GBI/OPT là module quang SFP dành cho hệ thống SDI chuyên nghiệp, hỗ trợ SD, HD và Ultra HD với băng thông tới 12G-SDI. Module sử dụng kết nối duplex LC và cần được lắp trong thiết bị host Blackmagic hoặc hệ thống được xác nhận tương thích.
Khi hệ thống gặp tình trạng không nhận SFP, không lock được tín hiệu quang, video chập chờn, HD hoạt động nhưng 12G-SDI không hoạt động hoặc mất một chiều truyền/nhận, cần kiểm tra module, SFP cage, connector LC, TX/RX, cáp quang, suy hao và thiết bị ở đầu đối diện trước khi xác định nguyên nhân.
