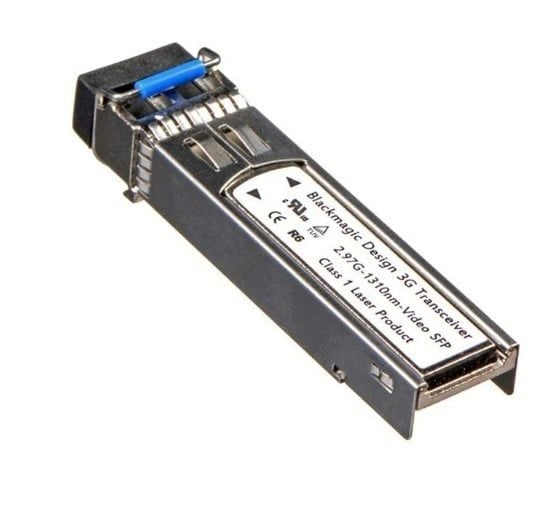

Blackmagic Adapter - 3G BD SFP Optical Module ADPT-3GBI/OPT là module thu phát quang dạng SFP được Blackmagic Design phát triển cho hệ thống video SDI chuyên nghiệp. Sản phẩm cho phép bổ sung kết nối optical fiber vào thiết bị Blackmagic có khe SFP tương thích, đặc biệt là Mini Converter Optical Fiber 12G, nhằm truyền tín hiệu SD và HD qua cáp quang ở khoảng cách lớn hơn so với nhiều đường cáp đồng trục SDI thông thường.
Blackmagic hiện gọi model này là 3G-SDI SFP Optical Module. Module hoạt động ở lớp tín hiệu tới 3G-SDI và được hãng xác nhận dành cho các định dạng SD và HD. Đây là điểm cần đặc biệt lưu ý vì module 3G có hình thức gần giống các phiên bản 6G-SDI và 12G-SDI nhưng không có cùng băng thông và không nên được gán thông số Ultra HD của các model cao hơn.
ADPT-3GBI/OPT sử dụng kết nối quang duplex LC và được các nhà phân phối chuyên nghiệp mô tả là module thu phát hai chiều. Module không phải một converter độc lập, không có nguồn riêng, HDMI, USB hay BNC SDI trực tiếp. Nó cần được lắp vào thiết bị host có SFP cage hỗ trợ SDI optical để nhận nguồn và giao tiếp với toàn bộ hệ thống.
Điểm quan trọng nhất của ADPT-3GBI/OPT là giới hạn băng thông ở cấp 3G-SDI. Blackmagic chính thức mô tả module này hoạt động với SD và HD. Trong hệ thống phù hợp, 3G-SDI cho phép vận chuyển các chuẩn HD tốc độ cao hơn HD-SDI truyền thống, nhưng vẫn không tương đương 6G-SDI hoặc 12G-SDI.
Do đó không nên sử dụng thông số của 6G-SDI SFP Optical Module hoặc 12G-SDI SFP Optical Module để điền cho phiên bản này. Hai model cao hơn được Blackmagic xác nhận hỗ trợ Ultra HD, trong khi bản 3G chỉ được hãng ghi SD và HD.
Các nhà phân phối chuyên nghiệp xác nhận Blackmagic Adapter - 3G BD SFP Optical Module sử dụng đầu nối duplex LC. Thiết kế duplex sử dụng hai sợi quang, thường một đường dành cho truyền tín hiệu và một đường dành cho nhận tín hiệu.
Khi triển khai, TX của một đầu cần nối đúng với RX của đầu còn lại. Nếu hai sợi quang bị đấu sai chiều, module có thể được thiết bị host nhận và cấp nguồn bình thường nhưng hệ thống vẫn không lock được video.
Đầu LC cần được giữ sạch vì bụi nhỏ trên bề mặt connector có thể tăng suy hao tín hiệu. Không nên chạm trực tiếp tay vào đầu ferrule và nên dùng dụng cụ làm sạch quang chuyên dụng khi cần bảo trì.
Các nguồn phân phối chuyên nghiệp của Blackmagic ghi ADPT-3GBI/OPT tương thích single-mode fiber. Single-mode thường được lựa chọn trong các đường truyền broadcast dài nhờ suy hao thấp và khả năng truyền xa.
Tuy nhiên không nên chỉ dựa vào hình dạng đầu LC để kết luận mọi loại fiber đều phù hợp. Loại sợi, suy hao, connector, số điểm nối và thiết bị ở đầu còn lại phải được kiểm tra như một hệ thống hoàn chỉnh.
ADPT-3GBI/OPT được các nhà phân phối chuyên nghiệp mô tả là bidirectional SDI optical SFP module. Điều này có nghĩa module chứa chức năng truyền và nhận quang trong cùng một SFP khi được sử dụng với host hỗ trợ.
Với Mini Converter Optical Fiber 12G, Blackmagic thiết kế hệ thống để SDI có thể được chuyển sang optical fiber và optical fiber được chuyển ngược về SDI đồng thời. Khả năng thực tế vẫn phụ thuộc thiết bị chủ chứ không phải module hoạt động độc lập.
Blackmagic hiện trực tiếp liệt kê 3G-SDI SFP Optical Module như một phụ kiện cho Mini Converter Optical Fiber 12G. Converter có khe SFP để người dùng lựa chọn module quang 3G, 6G hoặc 12G tùy chuẩn video cần triển khai.
Nếu hệ thống chỉ sử dụng SD và HD, module 3G là lựa chọn phù hợp hơn về băng thông. Nếu cần Ultra HD, cần chuyển sang module 6G hoặc 12G tương ứng với chuẩn video và thiết bị trong hệ thống.
Mặc dù ADPT-3GBI/OPT có hình dạng SFP tiêu chuẩn, đây không phải module mạng Ethernet thông thường. Sản phẩm được thiết kế để vận chuyển tín hiệu SDI qua optical fiber.
Không nên cắm module vào switch mạng chỉ vì switch có khe SFP cùng kích thước. Giao diện điện, firmware và chức năng của SFP cage phải hỗ trợ module SDI optical tương ứng.
Tương tự, không nên nhầm ADPT-3GBI/OPT với các module SFP dành cho SMPTE ST 2110. SMPTE 2110 vận chuyển video dưới dạng IP packet trên hạ tầng mạng, còn module này vận chuyển SDI qua cáp quang.
Blackmagic 3G-SDI SFP Optical Module không thể đặt riêng trên bàn rồi cắm SDI vào vì bản thân module không có BNC. Nó cũng không có bộ nguồn, HDMI hay giao diện điều khiển riêng.
Thiết bị host chịu trách nhiệm cung cấp nguồn, tín hiệu điện SDI và các chức năng xử lý cần thiết. Module chỉ đảm nhiệm phần chuyển đổi giữa giao diện SDI điện của host và đường truyền optical theo thiết kế của hệ thống.
Ba module có thể có hình thức gần giống nhau, vì vậy mã hàng là yếu tố quan trọng. Với sản phẩm đang nhập dữ liệu, mã chính xác là ADPT-3GBI/OPT.
Các tình trạng dưới đây có thể phát sinh do đầu LC bẩn, cáp quang hư, TX/RX bị đấu ngược, SFP cage, thiết bị host, module phía đối diện, video format hoặc suy hao tuyến quang. Đây không phải khẳng định Blackmagic Adapter - 3G BD SFP Optical Module có lỗi thiết kế.
Cần xác nhận host có hỗ trợ SDI optical module, module đã được đẩy hết vào SFP cage và cơ cấu khóa đã đúng vị trí. Có khe SFP vật lý không đồng nghĩa thiết bị chắc chắn hỗ trợ ADPT-3GBI/OPT.
Kiểm tra đầu vào SDI của host, TX/RX của duplex LC, cáp quang và module phía bên kia. Có thể thử bằng một đoạn single-mode fiber ngắn đã xác nhận tốt để giảm số biến số khi kiểm tra.
Cần kiểm tra bụi trên connector LC, chất lượng mối nối, fiber bị gập, suy hao vượt khả năng của hệ thống hoặc đầu nối chưa khóa chắc. Đường truyền quang dài cần được đánh giá theo optical budget thay vì chỉ dựa vào chiều dài tuyến.
Cần xác minh cả module hai đầu, thiết bị host và toàn bộ đường truyền đều đáp ứng 3G-SDI cần thiết cho video format đang sử dụng. Một thành phần cũ hơn có thể chỉ hỗ trợ tốc độ thấp hơn.
Đây không nhất thiết là lỗi. Blackmagic chính thức chỉ xác nhận 3G-SDI SFP Optical Module hỗ trợ SD và HD. Nếu cần Ultra HD phải lựa chọn module 6G hoặc 12G phù hợp với chuẩn video yêu cầu.
Module được dùng để bổ sung kết nối optical fiber cho thiết bị Blackmagic hỗ trợ SFP SDI, giúp truyền và nhận tín hiệu SD/HD SDI qua cáp quang.
Theo Blackmagic chính hãng, 3G-SDI SFP Optical Module chỉ được xác nhận hỗ trợ SD và HD. Không nên ghi 4K hoặc Ultra HD cho đúng model ADPT-3GBI/OPT.
Các nhà phân phối chuyên nghiệp xác nhận module sử dụng duplex LC connector.
Có. ADPT-3GBI/OPT được các nguồn phân phối chuyên nghiệp ghi tương thích single-mode fiber.
Không nên. Đây là SDI optical SFP, không phải Ethernet transceiver. Thiết bị host phải hỗ trợ đúng giao diện SDI optical.
Không. Nguồn điện được cung cấp từ SFP cage của converter hoặc thiết bị host tương thích.
Các nhà phân phối chuyên nghiệp mô tả đây là bidirectional optical transceiver. Cách truyền hai chiều cụ thể phụ thuộc thiết bị host đang sử dụng.
Có. Đây chính là thiết bị mà Blackmagic hiện trực tiếp liệt kê tương thích với 3G-SDI SFP Optical Module.
Blackmagic Adapter - 3G BD SFP Optical Module ADPT-3GBI/OPT là module thu phát quang SFP dành cho hệ thống SDI chuyên nghiệp, hỗ trợ SD và HD ở lớp tốc độ tới 3G-SDI. Sản phẩm sử dụng duplex LC, phù hợp với single-mode fiber theo thông tin từ các nhà phân phối chuyên nghiệp và được Blackmagic hiện xác nhận cho Mini Converter Optical Fiber 12G.
Khi module gặp tình trạng thiết bị host không nhận SFP, không lock tín hiệu quang, video chập chờn hoặc chỉ hoạt động một chiều, cần kiểm tra đồng thời SFP cage, connector LC, TX/RX, cáp quang, suy hao tuyến, video format và module phía đối diện trước khi xác định nguyên nhân.
Nếu cần kiểm tra đầu LC, đường truyền single-mode fiber, phần phát/nhận quang, SFP cage, lỗi mất tín hiệu 3G-SDI hoặc tình trạng của Blackmagic Adapter - 3G BD SFP Optical Module ADPT-3GBI/OPT, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án thay thế phù hợp.
