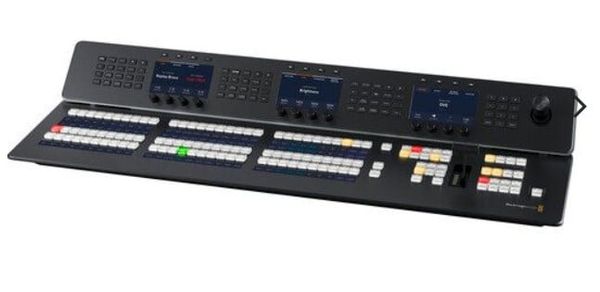

Blackmagic ATEM 1 M/E Advanced Panel 30 là bàn điều khiển phần cứng chuyên nghiệp dành cho hệ thống switcher ATEM. Thiết bị sử dụng một hàng Mix/Effects vật lý với 30 nút lựa chọn nguồn trực tiếp, hướng tới các studio, phòng điều khiển, xe truyền hình và hệ thống live production có nhiều camera hoặc nguồn video cần thao tác nhanh bằng nút phần cứng.
Panel được trang bị 30 direct crosspoints và có thể mở rộng thành 60 shifted crosspoints, ba màn hình LCD điều khiển hệ thống, các nút nguồn có khả năng hiển thị nhãn tùy chỉnh, một Select Bus độc lập, joystick 3 trục và cần gạt T-bar chuyên nghiệp. Dù chỉ có một hàng M/E vật lý, ATEM 1 M/E Advanced Panel 30 có khả năng điều khiển tới bốn M/E trên những switcher ATEM lớn tương thích.
Blackmagic còn tích hợp switch Ethernet bốn cổng Gigabit ngay trong panel, giúp kết nối switcher, máy tính hoặc các panel điều khiển bổ sung mà không nhất thiết phải đặt thêm switch mạng riêng tại bàn điều khiển. Hai nguồn AC nội bộ tạo khả năng dự phòng nguồn cho môi trường sản xuất trực tiếp cần độ ổn định cao.
ATEM 1 M/E Advanced Panel 30 được thiết kế cho các production có số lượng nguồn lớn. Hàng M/E chính cung cấp 30 direct crosspoints, giúp người vận hành truy cập trực tiếp nhiều camera, media player hoặc nguồn nội bộ mà không phải chuyển trang liên tục như trên panel nhỏ hơn.
Khi sử dụng chức năng Shift, tổng số shifted crosspoints đạt 60. Điều này không có nghĩa panel có 60 video input vật lý. Số lượng video input thực tế phụ thuộc switcher ATEM đang được điều khiển; 60 ở đây là số vị trí crosspoint mà panel có thể truy cập thông qua lớp trực tiếp và lớp Shift.
Panel có ba màn hình LCD hệ thống độc lập. Mỗi khu vực menu đi cùng nhóm 20 nút điều khiển, cho phép truy cập nhanh nhiều tham số của switcher mà không phụ thuộc hoàn toàn vào ATEM Software Control trên máy tính.
Các input button cũng có phần hiển thị nhãn tùy chỉnh, giúp người vận hành nhận biết camera hoặc nguồn bằng tên thay vì phải nhớ số input. Với production hàng chục nguồn, việc đặt tên như CAM 1, CAM 2, PPT, VT, REMOTE hoặc GRAPHICS giúp giảm nguy cơ chọn nhầm nguồn đang phát trực tiếp.
Tên sản phẩm “1 M/E” mô tả số hàng Mix/Effects vật lý trên panel. Tuy nhiên Blackmagic xác nhận ATEM 1 M/E Advanced Panel 30 có thể điều khiển tới bốn M/E trên những switcher lớn hơn.
Điều này cho phép sử dụng panel một hàng để điều khiển hệ thống nhiều M/E mà không nhất thiết phải mua panel 4 M/E. Điểm đánh đổi là người vận hành phải chuyển M/E cần điều khiển thay vì có bốn hàng M/E vật lý luôn hiển thị đồng thời.
Blackmagic bố trí các nút để truy cập tới bốn upstream keyer và bốn downstream keyer trên hệ thống tương thích. Đây là phần quan trọng khi xây dựng chương trình có chroma key, graphic, lower-third, logo hoặc nhiều lớp hình ảnh.
Số keyer thực sự có thể sử dụng vẫn phụ thuộc switcher. Panel không tự bổ sung thêm keyer cho một switcher có cấu hình thấp hơn; nó chỉ cung cấp giao diện phần cứng để điều khiển các tài nguyên mà switcher đang có.
Joystick 3 trục được bố trí cho các thao tác yêu cầu điều chỉnh liên tục, đặc biệt là DVE. Người vận hành có thể sử dụng joystick để di chuyển vị trí, thay đổi kích thước hoặc điều chỉnh các tham số phù hợp thay vì nhập từng giá trị bằng menu.
Khả năng thực hiện các thao tác cụ thể phụ thuộc switcher và chức năng đang được chọn. Vì vậy không nên mô tả joystick như một bộ điều khiển PTZ độc lập cho mọi camera nếu hệ thống không có workflow camera control tương ứng.
ATEM 1 M/E Advanced Panel 30 có một T-bar fader chuyên nghiệp để thực hiện transition thủ công giữa Preview và Program. Người vận hành có thể kiểm soát trực tiếp tốc độ chuyển thay vì chỉ sử dụng CUT hoặc AUTO.
T-bar đặc biệt hữu ích trong dissolve hoặc những tình huống cần thay đổi tốc độ transition theo diễn biến chương trình. Nếu cơ cấu T-bar không phản hồi chính xác, cần phân biệt lỗi cơ khí của cần gạt với cài đặt transition hoặc giao tiếp mạng giữa panel và switcher.
Panel có một hàng 30 dedicated macro buttons. Macro giúp lưu chuỗi thao tác phức tạp và gọi lại nhanh trong chương trình trực tiếp, chẳng hạn chuyển nguồn, kích hoạt key, thay đổi routing hoặc thực hiện chuỗi lệnh đã được thiết lập trong hệ thống ATEM.
Macro không phải 30 video input bổ sung. Đây là các nút gọi lệnh chuyên dụng và nội dung của macro phụ thuộc cấu hình người vận hành.
Tám nút transport được sử dụng để điều khiển các chức năng media hoặc thiết bị trong workflow ATEM tương thích. Việc có transport control ngay trên mặt panel giúp người vận hành hạn chế chuyển sang máy tính khi cần thao tác nhanh trong production.
ATEM 1 M/E Advanced Panel 30 có một Source Select Bus và một Destination Bus. Select Bus cho phép truy cập các nguồn hoặc đích nội bộ của switcher trong những thao tác routing, keyer hoặc aux phù hợp với model ATEM đang sử dụng.
Đây là điểm khác biệt so với việc chỉ có Program và Preview bus. Người vận hành có thể thao tác với những tài nguyên khác của switcher mà không làm thay đổi trực tiếp Program trong mọi trường hợp.
Mặt sau panel có bốn cổng 10/100/1000 BASE-T. Blackmagic thiết kế chúng như một switch Ethernet tích hợp để nối switcher ATEM, máy tính chạy ATEM Software Control hoặc các panel bổ sung.
Điểm này giúp giảm nhu cầu đặt thêm Ethernet switch riêng tại bàn điều khiển. Tuy nhiên Ethernet trên ATEM 1 M/E Advanced Panel 30 là mạng điều khiển; panel không nhận hoặc xuất video qua bốn cổng Ethernet này như một video-over-IP switcher.
Blackmagic liệt kê một USB-C dành cho software/firmware update. Đây không phải cổng webcam, capture video hay cổng ghi SSD như trên một số sản phẩm ATEM Mini.
Trong vận hành thông thường, panel điều khiển switcher qua Ethernet. Nếu USB-C được máy tính nhận nhưng panel không điều khiển được ATEM, cần kiểm tra network configuration thay vì tập trung vào USB.
ATEM 1 M/E Advanced Panel 30 có hai nguồn AC nội bộ 100–240V và hỗ trợ redundant power. Trong hệ thống chuyên nghiệp, hai đầu nguồn có thể được cấp từ hai nhánh điện hoặc UPS phù hợp để giảm nguy cơ panel mất nguồn khi một đường điện gặp sự cố.
Blackmagic công bố công suất tiêu thụ 80W. Không nên lấy mức 75W của Advanced Panel 20, 100W của 2 M/E Advanced Panel 20 hoặc các giá trị từ panel lớn hơn để gán cho model 30 này.
Các tình trạng dưới đây có thể phát sinh do nguồn AC, cáp Ethernet, địa chỉ IP, firmware, switcher ATEM, nút bấm, LCD, joystick, T-bar hoặc phần cứng bên trong. Đây không phải khẳng định ATEM 1 M/E Advanced Panel 30 có lỗi thiết kế.
Cần kiểm tra Ethernet, địa chỉ IP, subnet và switcher đích. Có thể xác nhận trước switcher hoạt động với ATEM Software Control để phân biệt lỗi mạng, switcher và panel.
Kiểm tra mapping của nút, chế độ Shift và M/E đang được chọn. Nếu cùng một nút mất phản hồi trong mọi chế độ trong khi các nút khác bình thường, mới tiếp tục khoanh vùng switch hoặc mạch phím.
Cần kiểm tra nguồn, quá trình boot, firmware và trạng thái các màn hình khác. Nếu chỉ một LCD lỗi còn toàn bộ panel vẫn điều khiển bình thường, có thể tiếp tục kiểm tra cụm LCD, cáp hoặc mạch điều khiển hiển thị.
Cần thử trên nhiều chức năng và xác nhận switcher đang nhận lệnh. Cơ cấu cảm biến, kết nối nội bộ hoặc hao mòn cơ khí có thể là hạng mục cần kiểm tra nếu tín hiệu bị nhảy hoặc mất theo vị trí.
Thử cùng dây mạng và cùng thiết bị trên cổng Ethernet khác. Nếu ba cổng còn lại hoạt động bình thường, có thể khoanh vùng riêng connector hoặc phần switch mạng liên quan tới cổng lỗi.
Không. Đây là bàn điều khiển phần cứng. Việc xử lý và chuyển video được thực hiện bởi switcher ATEM tương thích mà panel kết nối tới.
Blackmagic công bố 30 direct crosspoints và 60 shifted crosspoints. Con số 60 là khả năng truy cập nguồn bằng lớp Shift, không phải 60 cổng video.
Có. Blackmagic xác nhận model này có thể điều khiển tới bốn M/E trên những switcher lớn tương thích, dù chỉ có một hàng M/E vật lý.
Model này có ba LCD menu độc lập. Các nút input cũng có phần hiển thị cho nhãn nguồn tùy chỉnh.
Thiết bị có bốn cổng Gigabit Ethernet 10/100/1000 BASE-T với chức năng loop để kết nối switcher, máy tính hoặc các panel bổ sung.
Không. Blackmagic liệt kê USB-C của ATEM 1 M/E Advanced Panel 30 dành cho cập nhật firmware.
Có. Thiết bị có hai nguồn AC nội bộ 100–240V và được Blackmagic xác nhận hỗ trợ redundant power.
Blackmagic công bố công suất tiêu thụ 80W cho đúng model ATEM 1 M/E Advanced Panel 30.
Blackmagic ATEM 1 M/E Advanced Panel 30 là bàn điều khiển production chuyên nghiệp với một hàng M/E, 30 direct crosspoints, 60 shifted crosspoints, ba màn hình LCD, 30 nút Macro, joystick 3 trục, T-bar và bốn cổng Gigabit Ethernet. Thiết bị còn có hai nguồn AC nội bộ dự phòng và có thể điều khiển tới bốn M/E trên switcher lớn tương thích.
Khi panel gặp tình trạng không lên nguồn, mất kết nối switcher, một hoặc nhiều phím không phản hồi, LCD lỗi, T-bar hoặc joystick hoạt động không chính xác, Ethernet mất link hoặc USB-C không cập nhật được firmware, cần kiểm tra nguồn, mạng, cấu hình IP, firmware và từng cụm điều khiển trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra nguồn AC kép, Gigabit Ethernet, USB-C, hệ thống nút crosspoint, Macro, LCD, joystick, T-bar, keypad hoặc mainboard của Blackmagic ATEM 1 M/E Advanced Panel 30, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa và tư vấn phương án phù hợp.
