Blackmagic ATEM 1 M/E Constellation 4K là live production switcher Ultra HD chuyên nghiệp thuộc dòng ATEM Constellation của Blackmagic Design. Thiết bị được trang bị 10 đầu vào 12G-SDI, 6 đầu ra 12G-SDI, một M/E, DVE, 4 ATEM Advanced Keyer, multiview có thể hiển thị tới 16 cửa sổ, hai media player, talkback và hệ thống Fairlight audio mixer 28 kênh.
Điểm nổi bật của ATEM 1 M/E Constellation 4K là toàn bộ 10 đầu vào SDI đều có video input re-sync và frame-rate/format converter. Nhờ đó nhiều camera hoặc nguồn video sử dụng chuẩn HD và Ultra HD khác nhau có thể được đưa vào switcher rồi chuyển đổi theo video standard của chương trình mà không cần đặt converter riêng cho từng nguồn.
Khác với ATEM 1 M/E Constellation HD sử dụng 3G-SDI và chỉ làm việc trong hệ HD, phiên bản 4K sử dụng SDI đa tốc độ 1.5G, 3G, 6G và 12G, hỗ trợ Ultra HD tới 2160p60. Thiết bị phù hợp cho studio truyền hình, nhà thờ, hội trường, sự kiện trực tiếp, sân khấu, OB, production thể thao và các hệ thống nhiều camera cần chuyển mạch Ultra HD chuyên nghiệp.
ATEM 1 M/E Constellation 4K không hỗ trợ SD video standard. Mặc dù giao tiếp SDI có các mức tốc độ khác nhau, danh sách video standard chính thức của model này bắt đầu từ 720p.
Cả 10 đầu vào của ATEM 1 M/E Constellation 4K đều hỗ trợ SDI đa tốc độ và được tích hợp re-sync cùng frame-rate/format converter. Đây là một trong những lợi thế lớn của dòng Constellation khi xây dựng hệ thống nhiều camera.
Ví dụ một camera có thể xuất 1080p50, một nguồn khác 2160p25 và một thiết bị playback dùng 2160p50. Khi các định dạng nằm trong danh sách hỗ trợ, switcher có thể chuyển đổi chúng sang video standard đang được sử dụng cho chương trình.
Tuy nhiên converter không đồng nghĩa thiết bị nhận mọi loại tín hiệu SDI tùy ý. Nguồn vẫn phải nằm trong danh sách HD hoặc Ultra HD mà Blackmagic hỗ trợ.
Phiên bản Constellation 4K sử dụng 12G-SDI để cung cấp Ultra HD tới 2160p60 bằng một kết nối SDI duy nhất. Điều này khác với ATEM Constellation HD, vốn sử dụng tối đa 3G-SDI và chỉ xử lý HD.
Khi vận hành 2160p50, 2160p59.94 hoặc 2160p60, toàn bộ camera, dây BNC, patch panel, converter, monitor và thiết bị nhận phải hỗ trợ băng thông 12G-SDI. Cáp không đáp ứng 12G có thể vẫn hoạt động ở HD nhưng mất tín hiệu hoặc chập chờn ở Ultra HD.
ATEM 1 M/E Constellation 4K có tổng cộng 6 SDI output. Blackmagic cho phép bất kỳ đầu ra nào trong số này được sử dụng làm Aux, Preview hoặc Program tùy cấu hình.
Nhờ đó người vận hành có thể đưa Program tới recorder, Preview tới monitor, Clean Feed tới màn hình sân khấu hoặc gửi một camera cụ thể tới thiết bị khác mà không bị giới hạn bởi một cổng Program cố định.
Switcher cũng cung cấp một selectable HD down-converted Program output, hữu ích khi chương trình đang chạy Ultra HD nhưng một thiết bị monitoring hoặc distribution phía sau chỉ hỗ trợ HD.
Thiết bị có 4 upstream keyer và cả bốn đều có thể hoạt động như ATEM Advanced Chroma Keyer. Đây là cấu hình phù hợp với studio green screen, virtual studio hoặc chương trình cần xử lý nhiều lớp key.
Ngoài chroma key, hệ thống còn có linear/luma key, một downstream keyer và transition keyer hỗ trợ Stinger/DVE. Tổng cộng Blackmagic công bố 7 layer cho đúng model 1 M/E Constellation 4K.
Một DVE tích hợp cho phép tạo Picture-in-Picture, thay đổi kích thước và vị trí nguồn video hoặc xây dựng các transition DVE. Tính năng này phù hợp cho chương trình phỏng vấn, trình chiếu, gaming, hội nghị hoặc broadcast cần đặt một nguồn hình nhỏ trên nền nguồn khác.
Cần phân biệt với ATEM 2 M/E Constellation 4K, model lớn hơn có hai DVE và SuperSource. ATEM 1 M/E Constellation 4K chỉ có một DVE và không nên gán thông số SuperSource của bản 2 M/E sang model này.
Switcher có một multiview 12G-SDI. Bố cục có thể cấu hình 16, 13, 10, 7 hoặc 4 cửa sổ và hoạt động ở HD hoặc Ultra HD.
Multiview có thể hiển thị Program, Preview, các input, Media Player, Key Mask và Clean Feed cùng source label và audio meter tùy cấu hình. Đây là phương án giám sát toàn bộ hệ thống từ một màn hình thay vì sử dụng monitor riêng cho từng camera.
ATEM 1 M/E Constellation 4K cung cấp hai Media Player, mỗi player có fill và key. Media Pool lưu được 20 ảnh tĩnh và hai clip tới 2160p60.
Dung lượng clip phụ thuộc video standard: Blackmagic công bố 1600 frame ở 720 HD, 800 frame ở 1080 HD và 200 frame ở 2160 UHD. Still image hỗ trợ PNG, TGA, BMP, GIF, JPEG và TIFF; video clip sử dụng TGA Sequence, còn audio media hỗ trợ WAV, MP3 và AIFF.
Fairlight audio mixer tích hợp có 28 kênh, cho phép bật/tắt từng nguồn hoặc sử dụng Audio-Follow-Video. Mixer cung cấp level meter, peak meter và master gain để giám sát tín hiệu.
Mỗi kênh có hệ thống xử lý chuyên nghiệp gồm parametric EQ 6 băng tần và dynamics như Expander, Gate, Compressor và Limiter. Nhờ đó nhiều production có thể xử lý phần lớn âm thanh trực tiếp trong switcher mà không nhất thiết phải dùng mixer ngoài cho mọi nguồn.
Cổng USB-C có thể biến ATEM 1 M/E Constellation 4K thành nguồn webcam cho máy tính. Blackmagic công bố webcam output ở 720p hoặc 1080p với frame rate tương ứng Program.
Điều này hữu ích khi production chính đang chạy Ultra HD nhưng cần đưa Program vào một phần mềm hội nghị hoặc streaming trên máy tính ở chuẩn webcam HD. USB-C cũng hỗ trợ digital audio output.
USB webcam không phải output Ultra HD 2160p. Vì vậy không nên quảng cáo cổng USB-C là 4K capture output.
Switcher tích hợp talkback với XLR 5-pin và còn hỗ trợ RJ45 cho hệ talkback bên thứ ba. Tính năng này giúp đạo diễn hoặc kỹ thuật viên giao tiếp với camera operator trong hệ thống production tương thích.
Mix Minus cũng được Blackmagic xác nhận hỗ trợ, hữu ích trong những workflow có remote guest hoặc hệ thống thông tin hai chiều cần tránh gửi ngược âm thanh của người tham gia về chính họ.

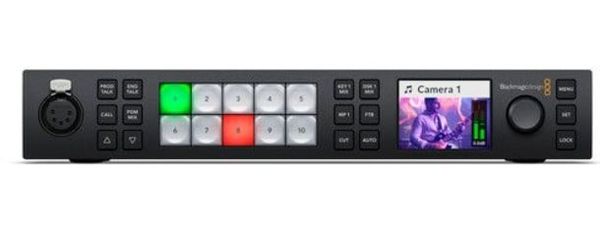

Mặt trước ATEM 1 M/E Constellation 4K có LCD màu 2,2 inch, 10 nút LED cho setup và emergency switching, bốn nút lựa chọn source, sáu nút talkback selection/mix, núm menu, nút Set và Panel Lock.
Front panel không thay thế hoàn toàn một ATEM Advanced Panel nhưng cho phép kỹ thuật viên kiểm tra nguồn video và thực hiện một số thao tác quan trọng ngay tại rack trong trường hợp cần xử lý nhanh.
ATEM Software Control được cung cấp miễn phí để điều khiển switcher trên máy Mac hoặc Windows. Phần mềm cho phép switching, keying, media, audio mixing, macro và nhiều thiết lập hệ thống.
Đối với production chuyên nghiệp, switcher cũng có thể kết nối ATEM Advanced Panel thông qua Ethernet. Panel có thể nối trực tiếp với chassis hoặc cùng hoạt động trên mạng điều khiển.
Các hiện tượng dưới đây có thể phát sinh do nguồn điện, cáp SDI, video standard, cấu hình output, Ethernet, USB, firmware, thiết bị ngoại vi hoặc linh kiện phần cứng. Đây không phải khẳng định Blackmagic ATEM 1 M/E Constellation 4K có lỗi thiết kế.
Cần kiểm tra nguồn video, dây BNC, chuẩn SDI và connector. Có thể đưa cùng một camera sang input khác để xác định lỗi thuộc camera/cáp hay cổng input.
Cần kiểm tra cáp và toàn bộ thiết bị trên đường truyền có đáp ứng 12G-SDI hay không. Một dây có thể hoạt động ở 3G-SDI nhưng không đủ chất lượng ở 12G-SDI.
Cần kiểm tra routing của từng output vì cả sáu cổng có thể được cấu hình Aux, Program hoặc Preview. Sau đó thử dây và thiết bị nhận khác trước khi xác định output hỏng.
Kiểm tra cáp USB-C có hỗ trợ dữ liệu, cổng máy tính, quyền camera và phần mềm đang sử dụng. Webcam output chỉ ở 720p hoặc 1080p chứ không phải Ultra HD.
Kiểm tra cáp Ethernet, địa chỉ IP, subnet và phiên bản phần mềm. Có thể sử dụng ATEM Setup Utility qua USB trực tiếp để kiểm tra hoặc thay đổi địa chỉ IP của switcher.
Cần kiểm tra nguồn AC, thông thoáng rack, nhiệt độ môi trường và tình trạng nguồn điện. Blackmagic công bố nhiệt độ vận hành từ 0°C đến 40°C.
Thiết bị có 10 SDI input. Cả 10 cổng đều hỗ trợ standards conversion và video input re-sync.
Có. Blackmagic liệt kê Ultra HD từ 2160p23.98 đến 2160p60. Các frame rate cao sử dụng hạ tầng 12G-SDI phù hợp.
Không. Đúng model ATEM 1 M/E Constellation 4K sử dụng SDI cho các video input và output chính, không có HDMI video input.
Có tổng cộng 6 SDI output. Các output có thể được cấu hình làm Aux, Program hoặc Preview theo yêu cầu hệ thống.
Có một multiview qua 12G-SDI, có thể cấu hình tối đa 16 cửa sổ và hoạt động ở HD hoặc Ultra HD.
Có. Thiết bị có 4 ATEM Advanced Chroma Keyer, cho phép xây dựng workflow chroma key nhiều lớp trong giới hạn tài nguyên của switcher.
Thông số chính thức của ATEM 1 M/E Constellation 4K không liệt kê SuperSource. SuperSource được Blackmagic trang bị trên các model Constellation 4K lớn hơn phù hợp.
Có. USB-C webcam output hỗ trợ 720p hoặc 1080p theo Program frame rate, phù hợp với phần mềm hội nghị hoặc streaming tương thích.
Blackmagic ATEM 1 M/E Constellation 4K là switcher Ultra HD chuyên nghiệp với 10 đầu vào 12G-SDI có standards converter, 6 đầu ra SDI linh hoạt, 4 Advanced Chroma Keyer, DVE, multiview tối đa 16 cửa sổ, hai Media Player, talkback và Fairlight Audio Mixer 28 kênh.
Khi thiết bị gặp tình trạng không lên nguồn, SDI input không nhận camera, output mất hình, tín hiệu 12G-SDI chập chờn, USB webcam không được máy tính nhận, Ethernet mất kết nối, multiview lỗi hoặc audio/talkback bất thường, cần kiểm tra nguồn, video standard, cáp, routing, network và firmware trước khi xác định hư hỏng phần cứng.
Nếu cần kiểm tra nguồn AC, 12G-SDI input/output, Reference, Ethernet, USB-C, Fairlight audio, Talkback, LCD front panel hoặc mainboard của Blackmagic ATEM 1 M/E Constellation 4K, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa và tư vấn phương án phù hợp.
