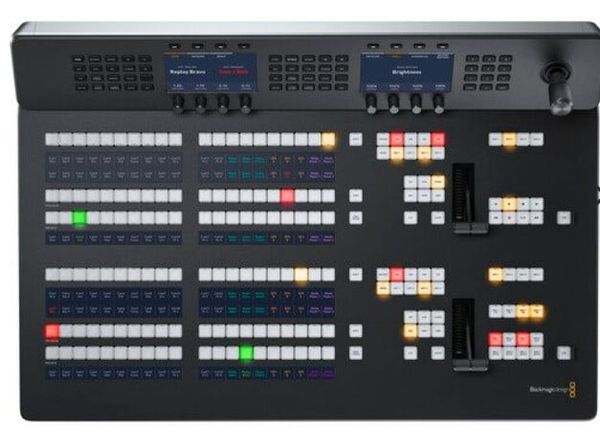

Blackmagic ATEM 2 M/E Advanced Panel 20 là bàn điều khiển phần cứng chuyên nghiệp dành cho hệ thống switcher ATEM. Thiết bị có hai hàng Mix/Effects vật lý với 20 nút lựa chọn nguồn trên mỗi hàng, phù hợp cho studio truyền hình, live production, hội trường, sự kiện và các hệ thống nhiều camera cần thao tác nhanh bằng giao diện broadcast chuyên dụng.
Mỗi hàng M/E được trang bị hệ thống điều khiển riêng, Select Bus độc lập và LCD phục vụ cấu hình. Panel cung cấp 20 direct crosspoint và 40 shifted crosspoint, giúp truy cập nhiều nguồn hơn thông qua chức năng Shift. Các nút input còn có hệ thống LCD để hiển thị nhãn nguồn tùy chỉnh, giảm nguy cơ chọn nhầm camera hoặc nguồn trong chương trình trực tiếp.
ATEM 2 M/E Advanced Panel 20 còn có hai T-bar, joystick ba trục, numeric keypad, các nút Macro, Transport, Destination Bus và hệ thống điều khiển transition. Bốn cổng Gigabit Ethernet tích hợp giúp kết nối switcher, máy tính hoặc panel bổ sung, trong khi hai nguồn AC nội bộ cung cấp khả năng dự phòng điện cho môi trường production chuyên nghiệp.
ATEM 2 M/E Advanced Panel 20 có hai hàng Mix/Effects vật lý. Đây là khác biệt quan trọng so với ATEM 1 M/E Advanced Panel, vì người vận hành có thể truy cập hai tầng M/E trực tiếp mà không phải liên tục chuyển lựa chọn trên cùng một hàng điều khiển.
Trong một production lớn, một M/E có thể được sử dụng cho Program chính trong khi M/E còn lại chuẩn bị một composition, key hoặc nguồn phụ. Hai hàng vật lý giúp các thao tác CUT, AUTO, key và transition được thực hiện nhanh hơn trong môi trường truyền hình trực tiếp.
Blackmagic còn xác nhận mỗi hàng có thể điều khiển tới bốn M/E trên những switcher lớn hơn. Điều này không có nghĩa panel tự tạo bốn M/E mới; tài nguyên Mix/Effects vẫn phải tồn tại trên switcher ATEM được kết nối.
Mỗi hàng M/E có 20 input button để lựa chọn camera, media player hoặc các nguồn khác đã được cấu hình trên switcher. Tổng bố cục hai hàng giúp người vận hành nhìn và thao tác nhiều nguồn mà không phải dựa hoàn toàn vào màn hình máy tính.
Thông số Direct Cross Points là 20 và Shifted Cross Points là 40. Chức năng Shift cho phép truy cập lớp nguồn thứ hai, nhưng 40 shifted crosspoint không phải 40 đầu vào video vật lý trên chính panel.
Số lượng cổng SDI, HDMI hoặc nguồn video thực tế phụ thuộc model switcher ATEM đang được điều khiển. Advanced Panel chỉ gửi lệnh điều khiển và không có mạch xử lý video riêng.
Blackmagic trang bị LCD cho các hàng và nút input để có thể hiển thị tên nguồn tùy chỉnh. Trang giới thiệu của hãng mô tả ATEM 2 M/E Advanced Panel 20 có 8 LCD dành cho custom label, trong khi bảng kỹ thuật ghi Crosspoint Label theo cấu trúc LCD 6 hàng 24 ký tự.
Nhờ nhãn động, người vận hành có thể sử dụng tên CAM 1, CAM 2, PPT, GRAPHICS, REPLAY hoặc các tên khác thay vì phải nhớ từng số input. Điều này đặc biệt hữu ích khi production có nhiều nguồn và mapping thay đổi giữa các chương trình.
Panel có hai LCD Menu Display, tương ứng với hai khu vực điều khiển hệ thống. Blackmagic kết hợp chúng với 2 × 20 Menu Control Button để truy cập nhiều thiết lập của switcher trực tiếp trên bàn điều khiển.
Việc tích hợp LCD và các nút menu giảm nhu cầu chuyển liên tục sang ATEM Software Control khi đang vận hành chương trình trực tiếp. Tuy nhiên những chức năng có thể điều chỉnh vẫn phụ thuộc model và tài nguyên của switcher ATEM.
Mỗi hàng M/E có một Source Select Bus riêng, tổng cộng hai Select Bus. Đây là khu vực giúp lựa chọn nguồn phục vụ các chức năng khác nhau mà không nhất thiết phải thay đổi Program trực tiếp.
Hai Destination Bus hỗ trợ chọn đích cần điều khiển trước khi chọn nguồn tương ứng. Thiết kế này phù hợp với workflow broadcast truyền thống, nơi người vận hành cần chuyển nhanh giữa nhiều nguồn và nhiều đích mà không phải mở menu phần mềm.
ATEM 2 M/E Advanced Panel 20 có hai fader bar dạng T-bar. Mỗi hàng M/E có thể thực hiện transition thủ công bằng cần gạt thay vì chỉ sử dụng CUT hoặc AUTO.
T-bar cho phép người vận hành kiểm soát trực tiếp tốc độ chuyển hình theo diễn biến chương trình. Đây là một trong những điều khiển quan trọng trên bàn vision mixer chuyên nghiệp và đặc biệt hữu ích với dissolve hoặc DVE transition.
Panel có một joystick ba trục dùng cho các chức năng tương thích như điều chỉnh DVE. Người vận hành có thể thay đổi vị trí, kích thước hoặc tham số liên quan thuận tiện hơn so với nhập giá trị bằng menu.
Joystick không tự bổ sung DVE hoặc chức năng PTZ cho switcher. Những gì joystick có thể điều khiển phụ thuộc tài nguyên và cấu hình của hệ thống ATEM đang sử dụng.
Blackmagic công bố Dedicated Macro Buttons theo cấu hình 2 × 20. Macro cho phép lưu và gọi lại các chuỗi thao tác đã được thiết lập, giúp giảm số thao tác thủ công trong những chương trình có kịch bản lặp lại.
Ví dụ một macro có thể thực hiện nhiều thay đổi switcher liên tiếp trong phạm vi chức năng ATEM hỗ trợ. Các nút Macro không phải input video và cũng không làm tăng số nguồn của switcher.
Tám nút Transport Control hỗ trợ thao tác với media hoặc tài nguyên tương thích trong workflow ATEM. Việc đưa điều khiển transport lên phần cứng giúp người vận hành hạn chế rời mắt khỏi panel trong quá trình live production.
Bảng Technical Specifications hiện hành của Blackmagic ghi bốn DSK Transition Selector với Auto, Cut và Tie/Preview, cùng hai Preview Transition. Các điều khiển này phục vụ thao tác với downstream keyer và transition trên switcher tương thích.
Số downstream keyer thực tế được sử dụng vẫn do switcher quyết định. Panel có nút điều khiển không đồng nghĩa mọi switcher ATEM đều có cùng số DSK.
Mặt sau ATEM 2 M/E Advanced Panel 20 có bốn cổng Ethernet 10/100/1000 BASE-T. Blackmagic hỗ trợ loop output để kết nối thêm control panel hoặc máy tính.
Nhờ switch Ethernet tích hợp, người dùng có thể nối panel với switcher và máy tính chạy ATEM Software Control mà không nhất thiết phải bố trí thêm một switch mạng riêng ngay tại bàn điều khiển.
Ethernet này chỉ phục vụ control network. ATEM 2 M/E Advanced Panel 20 không truyền Program video, không phải SMPTE ST 2110 converter và không có chức năng video-over-IP.
Blackmagic trang bị một cổng USB-C và xác định chức năng của cổng này là cập nhật firmware. Kết nối điều khiển switcher trong quá trình vận hành thông thường được thực hiện qua Ethernet.
USB-C không phải webcam output, capture input hoặc cổng recording SSD. Đây là điểm dễ nhập nhầm nếu lấy thông số từ ATEM Mini hoặc các switcher ATEM có USB webcam output.
ATEM 2 M/E Advanced Panel 20 sử dụng hai nguồn AC nội bộ 100–240V và hỗ trợ redundant power. Trong hệ thống chuyên nghiệp, hai nguồn có thể được kết nối với hai nhánh điện hoặc UPS phù hợp để giảm nguy cơ mất panel khi một đường điện gặp sự cố.
Blackmagic công bố công suất tiêu thụ của đúng model này là 100W. Không nên lấy mức công suất từ ATEM 2 M/E Advanced Panel 30, Panel 40 hoặc 4 M/E Advanced Panel để điền vào sản phẩm.
Các biểu hiện dưới đây có thể phát sinh từ nguồn AC, mạng Ethernet, địa chỉ IP, firmware, switcher ATEM, nút bấm, LCD, T-bar, joystick hoặc linh kiện bên trong panel. Đây không phải khẳng định ATEM 2 M/E Advanced Panel 20 có lỗi thiết kế.
Cần kiểm tra Ethernet, địa chỉ IP, subnet và switcher đích. Có thể thử ATEM Software Control trên cùng mạng để xác định switcher và kết nối network vẫn hoạt động bình thường.
Cần kiểm tra M/E assignment và cấu hình trước. Nếu cùng một hàng không hoạt động trong nhiều cấu hình trong khi hàng còn lại bình thường, có thể tiếp tục khoanh vùng module phím hoặc mạch điều khiển của hàng đó.
Kiểm tra Direct/Shift mode và mapping của nguồn. Nếu một nút vật lý luôn mất phản hồi dù được gán nguồn khác, cần kiểm tra switch, LED và cụm phím tương ứng.
Kiểm tra nguồn, quá trình khởi động và firmware. Nếu chỉ một LCD lỗi nhưng các phần còn lại của panel hoạt động, có thể khoanh vùng màn hình, cáp nội bộ hoặc mạch điều khiển LCD.
Cần thử với nhiều thao tác và xác nhận switcher đang nhận lệnh. Nếu giá trị nhảy, mất một đoạn hành trình hoặc một trục không phản hồi, cảm biến hoặc cụm cơ khí cần được kiểm tra.
Không. Đây là bàn điều khiển phần cứng dành cho switcher ATEM. Toàn bộ video processing được thực hiện trên switcher được kết nối.
Có hai hàng M/E vật lý, mỗi hàng có 20 input button và một Source Select Bus riêng.
Panel cho phép truy cập trực tiếp 20 vị trí nguồn và mở rộng tới 40 vị trí thông qua Shift. Đây không phải số cổng video vật lý của panel.
Có với switcher tương thích. Blackmagic xác nhận mỗi hàng có thể điều khiển tới bốn M/E trên những switcher lớn hơn.
Có hai T-bar, phù hợp với hai hàng M/E và cho phép thực hiện transition thủ công.
Thiết bị có bốn cổng Gigabit Ethernet 10/100/1000 BASE-T để kết nối switcher, máy tính hoặc panel bổ sung.
Không. Blackmagic xác định USB-C của model này dành cho cập nhật firmware.
Blackmagic công bố Power Usage là 100W. Panel có hai nguồn AC nội bộ 100–240V và hỗ trợ nguồn dự phòng.
Blackmagic ATEM 2 M/E Advanced Panel 20 là bàn điều khiển production chuyên nghiệp với hai hàng M/E, 20 input button mỗi hàng, 40 shifted crosspoint, hai LCD menu, hai T-bar, joystick ba trục, hệ thống Macro/Transport và bốn cổng Gigabit Ethernet.
Khi panel gặp tình trạng không lên nguồn, không kết nối được switcher, một hàng M/E hoặc một nhóm crosspoint không phản hồi, LCD mất hiển thị, T-bar hoặc joystick hoạt động sai, Ethernet mất link hay USB-C không cập nhật firmware, cần kiểm tra nguồn, network, cấu hình IP, firmware và từng module điều khiển trước khi kết luận hư hỏng phần cứng.
Nếu cần kiểm tra nguồn AC kép, Gigabit Ethernet, USB-C, hệ thống crosspoint, LCD, Macro, T-bar, joystick, keypad hoặc mainboard của Blackmagic ATEM 2 M/E Advanced Panel 20, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa và tư vấn phương án phù hợp.
