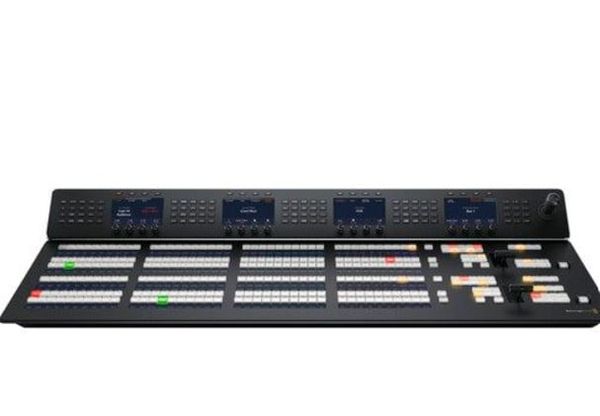

Blackmagic ATEM 2 M/E Advanced Panel 40 là bàn điều khiển phần cứng chuyên nghiệp dành cho các switcher ATEM trong hệ thống live production, studio truyền hình, sự kiện, hội trường và xe truyền hình. Panel có hai hàng Mix/Effects vật lý, mỗi hàng cung cấp 40 nút input để người vận hành truy cập nhanh số lượng lớn camera, media player và các nguồn khác của switcher.
Thiết kế hai hàng M/E cho phép người vận hành thao tác đồng thời trên hai tầng xử lý của switcher mà không phải liên tục chuyển M/E như trên panel một hàng. Blackmagic còn cho phép mỗi hàng điều khiển tới bốn M/E trên những switcher lớn tương thích, giúp ATEM 2 M/E Advanced Panel 40 vẫn có thể làm việc với hệ thống có nhiều M/E hơn số hàng vật lý hiện có trên bàn.
Ngoài hệ thống crosspoint lớn, panel còn tích hợp bốn LCD menu theo bảng Technical Specifications, các màn hình nhãn nguồn, hai Select Bus độc lập, hai Destination Bus, hai T-bar, joystick ba trục, numeric keypad, các phím Macro và Transport cùng switch Gigabit Ethernet bốn cổng. Hai nguồn AC nội bộ độc lập cung cấp khả năng dự phòng cho production cần hoạt động liên tục.
ATEM 2 M/E Advanced Panel 40 có hai hàng Mix/Effects hoàn chỉnh. Mỗi hàng cung cấp khu vực Program/Preview, lựa chọn nguồn, transition và các chức năng liên quan, giúp hai M/E có thể được truy cập trực tiếp cùng lúc.
Trong production phức tạp, M/E thứ nhất có thể đảm nhiệm chương trình chính trong khi M/E thứ hai chuẩn bị một composition, key hoặc feed phụ. Việc có hai hàng vật lý giúp thao tác nhanh hơn đáng kể so với việc phải chuyển qua lại M/E trên một hàng điều khiển duy nhất.
Blackmagic còn xác nhận mỗi hàng có thể điều khiển tới bốn M/E trên switcher lớn tương thích. Điều này không có nghĩa panel tự tạo thêm M/E; tài nguyên M/E thực tế vẫn nằm trong switcher. Panel chỉ cung cấp giao diện để truy cập chúng.
Phiên bản “40” được thiết kế cho hệ thống có rất nhiều nguồn. Mỗi hàng M/E có 40 nút input trực tiếp, giúp người vận hành truy cập camera, replay, media player, graphics hoặc các nguồn nội bộ mà không cần đổi trang thường xuyên.
Thông số Direct Cross Points của Blackmagic là 40 và Shifted Cross Points là 80. Chức năng Shift mở rộng số nguồn có thể truy cập nhưng không làm tăng số video input vật lý của switcher.
Ví dụ một ATEM Constellation có 40 input vật lý có thể được gán trực tiếp lên hàng crosspoint. Với hệ thống có nhiều nguồn hoặc nguồn nội bộ bổ sung, lớp Shift giúp mở rộng khả năng truy cập tới 80 vị trí.
Các input button được thiết kế với hệ thống LCD để hiển thị tên nguồn tùy chỉnh. Người vận hành có thể nhìn trực tiếp các nhãn như CAM 1, CAM 2, PPT, SERVER, REPLAY hoặc GRAPHICS thay vì phải nhớ số input.
Bảng Technical Specifications hiện liệt kê Crosspoint Label là “6 rows 24 character LCD” và LCD Menu Displays là 4. Đây là thông số nên ưu tiên khi nhập dữ liệu kỹ thuật.
Một số phần giới thiệu marketing của Blackmagic mô tả số LCD theo cách khác, chẳng hạn tính các cụm LCD nhãn nguồn riêng. Vì vậy không nên cộng các con số LCD ở các đoạn marketing rồi kết luận tất cả đều là màn hình menu độc lập.
Mỗi hàng M/E có một Select Bus riêng, tổng cộng hai Source Select Bus. Select Bus được sử dụng để chọn nguồn cho nhiều chức năng khác nhau của switcher mà không nhất thiết thay đổi Program trực tiếp.
Trong production phức tạp, Select Bus giúp thao tác với keyer, aux, DVE hoặc những đích khác của switcher nhanh hơn so với việc phải điều khiển tất cả từ phần mềm.
Panel có hai Destination Bus tương ứng với kiến trúc hai hàng M/E. Destination Bus cho phép xác định đích cần điều khiển trước khi lựa chọn nguồn phù hợp.
Việc có Select Bus và Destination Bus riêng giúp ATEM Advanced Panel hoạt động giống bàn điều khiển broadcast truyền thống, trong đó người vận hành có thể thao tác nhanh bằng muscle memory thay vì phải tìm các menu phần mềm trong khi chương trình đang trực tiếp.
ATEM 2 M/E Advanced Panel 40 có hai fader bar dạng T-bar, một cho mỗi hàng M/E. T-bar cho phép điều khiển transition thủ công giữa Preview và Program.
Khác với AUTO transition chạy theo thời gian đã đặt trước, T-bar cho phép người vận hành chủ động thay đổi tốc độ trong suốt quá trình chuyển hình. Đây là thao tác quen thuộc trên các bàn vision mixer chuyên nghiệp.
Nếu T-bar phản hồi không đều, nhảy giá trị hoặc không đi hết dải, cần kiểm tra cảm biến, cơ cấu cơ khí và kết nối nội bộ trước khi xác định lỗi switcher.
Một joystick 3 trục được bố trí ở khu vực điều khiển hiệu ứng. Joystick đặc biệt hữu ích khi thao tác DVE, cho phép thay đổi vị trí, kích thước hoặc các tham số tương ứng với chức năng đang được chọn.
Joystick thuộc panel điều khiển và không tự bổ sung DVE vào switcher. Số DVE và chức năng DVE thực tế phụ thuộc model ATEM được kết nối.
Blackmagic công bố Dedicated Macro Buttons là 2 × 40. Điều này tạo một lượng lớn phím truy cập macro trực tiếp trên panel, phù hợp với chương trình có nhiều chuỗi thao tác cần lặp lại.
Macro có thể lưu các thao tác switcher được hỗ trợ để gọi lại bằng một nút. Ví dụ người dùng có thể chuẩn bị trước một sequence liên quan tới chuyển nguồn, key, DVE hoặc routing tùy cấu hình hệ thống.
Cần tránh nhầm 2 × 40 Macro Button với 80 video input. Đây là hai loại điều khiển hoàn toàn khác nhau.
Panel có tám nút Transport Control dành cho việc điều khiển các chức năng media hoặc thiết bị tương thích trong workflow ATEM. Chúng giúp người vận hành phát, dừng hoặc điều khiển nội dung mà không phải rời khỏi bàn switcher.
ATEM 2 M/E Advanced Panel 40 có bốn cụm DSK Transition Selector với Auto, Cut và Tie/Preview. Đây là các điều khiển liên quan tới downstream keyer trên switcher.
Downstream key thường được dùng cho logo, graphic, bug hoặc lớp hình cần xuất hiện ở cuối pipeline. Số downstream keyer có thể khai thác thực tế phụ thuộc switcher ATEM được kết nối, không phải chỉ phụ thuộc số nút trên panel.
ATEM 2 M/E Advanced Panel 40 có bốn cổng Ethernet 10/100/1000 BASE-T với chức năng loop output cho control panel hoặc máy tính bổ sung.
Các cổng này tạo thành switch Ethernet tích hợp, nhờ đó panel có thể kết nối switcher, máy tính chạy ATEM Software Control hoặc một panel khác mà không nhất thiết phải bố trí thêm Ethernet switch riêng tại vị trí vận hành.
Ethernet trên Advanced Panel dùng cho dữ liệu điều khiển. Nó không phải video-over-IP input/output và không truyền video Program như SMPTE ST 2110.
Blackmagic trang bị một USB-C và xác định chức năng chính là firmware update. Kết nối bình thường giữa panel và switcher vẫn được thực hiện qua Ethernet.
Không nên nhập USB-C của ATEM 2 M/E Advanced Panel 40 thành webcam output, capture port hoặc cổng ghi SSD. Những chức năng đó thuộc các dòng switcher hoặc recorder khác.
Panel sử dụng hai nguồn AC nội bộ 100–240V và hỗ trợ redundant power. Trong môi trường broadcast, hai nguồn có thể được cấp từ hai nhánh điện hoặc hai UPS phù hợp để giảm khả năng mất toàn bộ bàn điều khiển khi một nguồn gặp sự cố.
Blackmagic công bố mức Power Usage chính xác của ATEM 2 M/E Advanced Panel 40 là 160W. Không nên gán 120W của bản 2 M/E Advanced Panel 30 hoặc 250W của ATEM 4 M/E Advanced Panel 40 vào model này.
ATEM Advanced Panel không phải switcher độc lập. Toàn bộ video processing, M/E, keyer, DVE, media player, multiview và audio mixer nằm trong switcher ATEM tương thích.
Panel cung cấp giao diện phần cứng để điều khiển các tài nguyên đó nhanh hơn ATEM Software Control trong những production lớn. Người dùng vẫn có thể kết hợp cả hardware panel và software để cấu hình chi tiết, quản lý media, audio hoặc các thiết lập khác.
Các biểu hiện dưới đây có thể phát sinh do nguồn AC, Ethernet, cấu hình IP, firmware, switcher ATEM, nút bấm, LCD, T-bar, joystick hoặc mạch điều khiển bên trong. Đây không phải khẳng định ATEM 2 M/E Advanced Panel 40 có lỗi thiết kế.
Cần kiểm tra Ethernet, IP address, subnet và model ATEM đang kết nối. Có thể thử ATEM Software Control trên cùng mạng để xác định switcher và network có đang hoạt động hay không.
Nếu toàn bộ một hàng không điều khiển được nhưng hàng còn lại hoạt động, cần kiểm tra M/E assignment, configuration và các module điều khiển liên quan trước khi kết luận mainboard bị lỗi.
Cần thử cả Direct và Shift mode, xác minh mapping nguồn và kiểm tra nút trên nhiều M/E. Nếu lỗi luôn nằm tại cùng vị trí vật lý có thể tiếp tục kiểm tra switch hoặc input module.
Cần kiểm tra quá trình boot, firmware và các LCD còn lại. Nếu chỉ một màn hình hoặc một cụm label lỗi trong khi panel vẫn hoạt động, có thể khoanh vùng module LCD hoặc kết nối nội bộ.
Có thể kiểm tra transition trên cả hai M/E. Nếu chỉ một T-bar gặp lỗi trong khi Auto/Cut hoạt động bình thường, cảm biến hoặc cơ cấu fader là hạng mục cần được kiểm tra.
Thử joystick với nhiều chức năng DVE và xác nhận switcher có tài nguyên DVE đang hoạt động. Nếu chỉ một trục mất phản hồi liên tục có thể khoanh vùng cụm joystick.
Không. Đây là bàn điều khiển phần cứng. Video processing được thực hiện bởi switcher ATEM tương thích kết nối qua mạng.
Có hai hàng M/E vật lý. Mỗi hàng có 40 input button và một Select Bus riêng.
Có trong hệ thống tương thích. Blackmagic xác nhận mỗi hàng có thể điều khiển tới bốn M/E trên switcher lớn hơn, dù chỉ hai M/E được bố trí vật lý đồng thời trên panel.
Panel có 40 Direct Crosspoint và có thể truy cập tới 80 Shifted Crosspoint bằng chức năng Shift. Đây là vị trí điều khiển nguồn, không phải số video input vật lý của panel.
Có hai T-bar, tương ứng hai hàng M/E, phục vụ transition thủ công.
Có một joystick ba trục dành cho DVE và các thao tác tương ứng mà switcher hỗ trợ.
Thiết bị có bốn cổng Gigabit Ethernet 10/100/1000 BASE-T. Các cổng có thể được sử dụng để kết nối switcher, máy tính hoặc thêm control panel.
Không. Blackmagic xác định USB-C trên model này dành cho cập nhật firmware.
Blackmagic công bố mức tiêu thụ điện 160W với hai nguồn AC nội bộ 100–240V và chức năng nguồn dự phòng.
Blackmagic ATEM 2 M/E Advanced Panel 40 là bàn điều khiển broadcast chuyên nghiệp với hai hàng M/E, 40 input button trên mỗi hàng, 80 shifted crosspoint, bốn LCD menu theo bảng Technical Specifications, hai T-bar, joystick ba trục, hệ thống Macro lớn và bốn cổng Gigabit Ethernet.
Khi panel gặp tình trạng không lên nguồn, không kết nối được switcher, một hàng M/E không phản hồi, crosspoint bị liệt, LCD không hiển thị, T-bar hoặc joystick hoạt động sai, Ethernet mất link hay USB-C không cập nhật được firmware, cần kiểm tra nguồn, network, cấu hình IP, firmware và từng module trước khi kết luận mainboard hư hỏng.
Nếu cần kiểm tra nguồn AC kép, Gigabit Ethernet, USB-C, hệ thống crosspoint, LCD, Macro, T-bar, joystick, keypad hoặc mainboard của Blackmagic ATEM 2 M/E Advanced Panel 40, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa và tư vấn phương án phù hợp.
