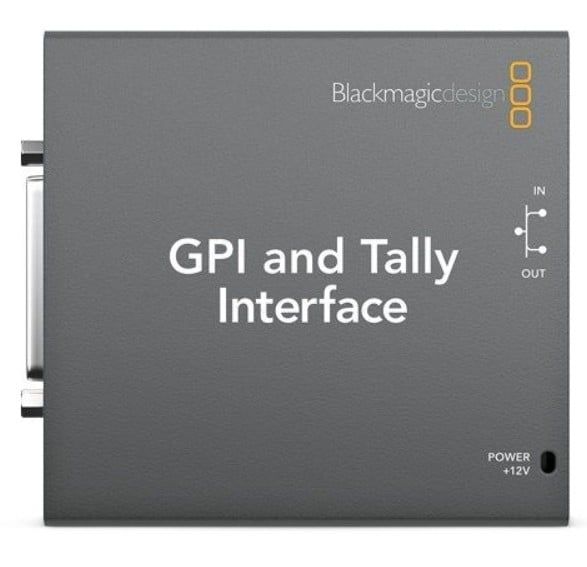

Blackmagic ATEM GPI and Tally Interface là giao diện GPI và tally chuyên dụng dành cho hệ thống sản xuất trực tiếp sử dụng switcher ATEM và các thiết bị broadcast tương thích. Thiết bị giúp chuyển trạng thái tally từ mạng Ethernet của ATEM thành các tiếp điểm relay vật lý để camera, monitor, replay machine hoặc thiết bị ngoài có thể nhận biết nguồn nào đang được đưa lên Program và đang ở trạng thái on-air.
GPI and Tally Interface sử dụng đầu nối D-sub 25 pin, cung cấp tổng cộng 8 đầu vào được cách ly quang học và 8 đầu ra relay contact closure. Các đầu ra relay hoạt động theo nguyên lý đóng tiếp điểm xuống ground, cho phép tích hợp với nhiều thiết bị chuyên nghiệp sử dụng tally contact closure truyền thống.
Thiết bị kết nối với ATEM production switcher qua mạng Ethernet 10/100 Base-T và có khả năng loop-through để tiếp tục kết nối thiết bị Ethernet khác. Khi cần nhiều hơn 8 tally output, người dùng có thể triển khai thêm nhiều Blackmagic GPI and Tally Interface trên cùng hệ thống phù hợp thay vì bị giới hạn ở một thiết bị duy nhất.
Trong workflow ATEM, chức năng quan trọng nhất của GPI and Tally Interface là cung cấp tám đầu ra tally dạng relay. Khi một nguồn tương ứng được chọn lên Program trên switcher, trạng thái tally được truyền qua Ethernet tới interface và relay tương ứng có thể đóng tiếp điểm xuống ground.
Nhờ đó thiết bị ngoài không cần hiểu giao thức điều khiển mạng của ATEM. Camera, monitor hoặc phần cứng chỉ cần hỗ trợ tally dạng contact closure là có thể nhận tín hiệu từ interface thông qua dây breakout DB25 phù hợp.
Ví dụ trong cấu hình tám camera, input 1 của switcher có thể tương ứng Tally 1, input 2 tương ứng Tally 2 và tiếp tục tới Tally 8. Khi camera đang được chọn lên Program, relay tương ứng có thể kích hoạt đèn tally hoặc một chức năng điều khiển ngoài thích hợp.
Ngoài tám relay output, phần cứng còn cung cấp tám đầu vào được cách ly quang học. Optical isolation giúp tách phần tín hiệu điều khiển ở mức nhất định giữa các thiết bị, hạn chế việc nối trực tiếp mạch logic bên ngoài vào mạch điều khiển nội bộ.
Blackmagic quy định các input được kích hoạt bằng cách kết nối xuống ground với mức tối đa 5V tại 14mA. Khi thiết kế dây breakout hoặc hệ thống điều khiển tùy chỉnh cần tuân thủ giới hạn này, không đưa trực tiếp nguồn điện áp cao vào chân GPI.
Cũng cần phân biệt việc phần cứng có 8 GPI input với việc mọi switcher ATEM đều cho phép sử dụng chúng để kích hoạt bất kỳ macro hoặc chức năng nào. Cách sử dụng input phụ thuộc ứng dụng, phần mềm và hệ thống được tích hợp; không nên tự quảng cáo đây là bộ kích hoạt 8 macro ATEM nếu chưa xác nhận workflow cụ thể.
Tám output sử dụng mechanical relay contact closure to ground. Blackmagic công bố giới hạn tối đa 30V tại 1A. Relay phù hợp với các mạch tally hoặc logic điều khiển điện áp thấp được thiết kế đúng thông số.
Giới hạn 30V/1A không nên được hiểu là thiết bị có thể trực tiếp đóng cắt tải điện công suất lớn. Đèn AC, motor, nguồn điện lưới hoặc thiết bị có dòng khởi động cao cần sử dụng hệ thống relay trung gian và thiết kế điện phù hợp thay vì nối trực tiếp vào GPI and Tally Interface.
Tất cả các GPI và GPO được tập trung vào một đầu nối D-type 25 pin. Đây là thiết kế phổ biến trong thiết bị broadcast vì cho phép tập trung nhiều tín hiệu điều khiển trên một connector nhỏ gọn.
Khi triển khai thực tế thường cần cáp breakout được đấu đúng pinout của Blackmagic để tách từng GPI, tally output và ground. Đấu nhầm chân có thể khiến tally sai kênh, GPI không kích hoạt hoặc tạo nguy cơ đưa điện áp không phù hợp vào input.
GPI and Tally Interface nhận thông tin tally từ switcher ATEM qua Ethernet thay vì lấy trực tiếp từ SDI hoặc HDMI. Thiết bị hỗ trợ mạng 10/100 Base-T, đủ cho dữ liệu điều khiển và tally vì không truyền video qua kết nối này.
Thiết bị cần nằm trên hệ thống mạng có thể giao tiếp với ATEM production switcher. Khi tally không hoạt động, một trong những bước đầu tiên là xác nhận địa chỉ IP, subnet, cáp mạng và khả năng liên lạc giữa switcher với interface.
Do đây chỉ là dữ liệu điều khiển, GPI and Tally Interface không cần Gigabit Ethernet và cũng không có 10GbE. Việc nhập thông số 1GbE hoặc 10GbE từ các sản phẩm ATEM mới hơn là không chính xác.
Blackmagic trang bị Ethernet loop-through để người dùng có thể tiếp tục nối tới thiết bị Ethernet khác trong hệ thống. Điều này hữu ích trong rack hoặc bàn điều khiển khi cần giảm số đường cáp chạy trực tiếp về switch mạng.
Blackmagic cũng cho phép sử dụng nhiều GPI and Tally Interface khi cần nhiều hơn tám tally output. Vì các interface giao tiếp với ATEM qua Ethernet, hệ thống có thể được mở rộng thay vì giới hạn vĩnh viễn ở tám kênh vật lý của một hộp.
Thiết bị có một cổng USB 2.0 High Speed dùng cho việc cấu hình và cập nhật firmware. USB không phải video capture, không phải webcam output và cũng không dùng để chuyển tín hiệu tally thành USB HID thông thường.
Nếu máy tính không nhận interface khi cấu hình, cần kiểm tra cáp USB có truyền dữ liệu, phần mềm Blackmagic tương thích, driver và nguồn 12V của thiết bị trước khi nghi ngờ cổng USB hỏng.
Một điểm đặc biệt quan trọng là ATEM GPI and Tally Interface không có SDI hoặc HDMI. Thiết bị không nhận video, không xuất video và không xử lý audio.
Ethernet của sản phẩm chỉ phục vụ thông tin điều khiển liên quan tới ATEM và GPI/tally. Vì vậy không nên nhập thông số video như 1080p60, 2160p60, 10-bit 4:2:2 hoặc 12G-SDI từ các switcher hay converter Blackmagic khác vào sản phẩm này.
Các biểu hiện dưới đây có thể xuất phát từ nguồn 12V, Ethernet, cấu hình IP, dây DB25, thiết bị tally bên ngoài, relay, USB hoặc firmware. Đây không phải khẳng định Blackmagic ATEM GPI and Tally Interface có lỗi thiết kế.
Cần kiểm tra adapter 12V, đầu nguồn, ổ điện và tình trạng tiếp xúc. Nên thử bằng nguồn đáp ứng đúng yêu cầu của thiết bị trước khi kết luận mạch nguồn bên trong hư hỏng.
Cần kiểm tra Ethernet giữa ATEM và GPI and Tally Interface, cấu hình mạng, dây DB25 và thiết bị nhận tally. Có thể đo trạng thái relay tương ứng để xác định tín hiệu đã rời interface hay chưa.
Nếu bảy kênh khác bình thường nhưng một kênh không hoạt động, cần đổi dây hoặc thiết bị nhận giữa các output để phân biệt lỗi relay, pin DB25 và dây breakout.
Cần kiểm tra mapping input của ATEM và pinout DB25. Đấu nhầm dây GPI OUT 1–8 có thể khiến camera 1 sáng tally khi camera khác đang ở Program.
Kiểm tra cáp USB 2.0, nguồn điện, phần mềm cấu hình và hệ điều hành. USB chỉ dùng cho cấu hình và firmware nên không nên tìm thiết bị dưới dạng video capture trong phần mềm OBS hoặc phần mềm dựng phim.
Kiểm tra cáp RJ45, switch mạng, địa chỉ IP và subnet. Ethernet của sản phẩm là 10/100 Base-T nên không cần liên kết 1Gbps để hoạt động bình thường.
Thiết bị chủ yếu chuyển trạng thái tally từ hệ thống ATEM qua Ethernet thành các relay contact closure để camera, monitor hoặc thiết bị ngoài nhận biết nguồn đang on-air.
Một GPI and Tally Interface có 8 relay contact-closure output. Nếu cần thêm tally, Blackmagic cho phép triển khai nhiều interface qua Ethernet trong hệ thống phù hợp.
Có. DB25 cung cấp 8 opto-isolated input cùng 8 relay output. Input được kích hoạt bằng nối đất và có giới hạn tối đa 5V tại 14mA.
Blackmagic công bố mechanical relay contact closure to ground với giới hạn tối đa 30V tại 1A.
GPI and Tally Interface kết nối với ATEM production switcher qua Ethernet 10/100 Base-T trên cùng hệ thống mạng phù hợp.
USB 2.0 High Speed được dùng để cấu hình và cập nhật firmware. Nó không có chức năng capture video.
Không. Đây là giao diện GPI/tally, không xử lý tín hiệu hình ảnh SDI hoặc HDMI.
Không nên. Relay output có giới hạn tối đa 30V/1A. Với tải lớn cần thiết kế relay hoặc mạch công suất trung gian phù hợp.
Blackmagic ATEM GPI and Tally Interface là giao diện chuyên dụng giúp tích hợp hệ thống ATEM với thiết bị sử dụng GPI và relay tally truyền thống. Sản phẩm có DB25 với 8 opto-isolated input, 8 relay contact-closure output, Ethernet 10/100 Base-T loop-through, USB 2.0 và nguồn 12V.
Khi thiết bị gặp tình trạng không lên nguồn, không kết nối được ATEM, một hoặc nhiều tally output không đóng relay, GPI input không nhận tín hiệu, Ethernet mất link, USB không nhận hoặc tally bị sai kênh, cần kiểm tra lần lượt nguồn, mạng, cấu hình, breakout cable, DB25, thiết bị ngoại vi và firmware.
