Blackmagic B4 Control Adapter Cable – cáp điều khiển ống kính B4 cho Micro Studio Camera 4K

Blackmagic B4 Control Adapter Cable là cáp phụ kiện chuyên dụng dùng để kết nối hệ thống điều khiển của ống kính broadcast chuẩn B4 với Blackmagic Micro Studio Camera 4K. Cáp cho phép camera giao tiếp với ống kính B4 tương thích, hỗ trợ điều khiển lens kỹ thuật số và cấp nguồn cho lens từ nguồn điện ngoài thông qua hệ thống expansion của camera.

Phụ kiện này cần được phân biệt rõ với bộ chuyển ngàm B4 sang Micro Four Thirds. Bộ chuyển ngàm đảm nhiệm việc gá cơ khí và quang học để lắp ống kính B4 lên camera, trong khi Blackmagic B4 Control Adapter Cable đảm nhiệm phần điện và giao tiếp điều khiển. Do đó chỉ có cáp điều khiển không đồng nghĩa người dùng có thể gắn trực tiếp một ống kính B4 lên thân Micro Studio Camera 4K mà không cần hệ thống ngàm phù hợp.

Theo tài liệu Blackmagic Design, cổng B4 Communication dạng DB-9 trên expansion cable của Micro Studio Camera 4K có thể cấp nguồn và điều khiển ống kính broadcast B4 được lắp thông qua adapter MFT-to-B4. B4 Control Adapter Cable được nối giữa dây điều khiển của lens và cổng DB-9 này. Với lens kỹ thuật số tương thích, các chức năng như iris, focus và servo zoom có thể được điều khiển thông qua hệ thống camera.

Thông số và đặc điểm Blackmagic B4 Control Adapter Cable

• Tên sản phẩm: Blackmagic B4 Control Adapter Cable.
• Hãng: Blackmagic Design.
• Loại sản phẩm: cáp adapter điều khiển ống kính broadcast B4.
• Camera được Blackmagic công bố tương thích: Blackmagic Micro Studio Camera 4K.
• Chức năng: kết nối hệ thống điều khiển của ống kính B4 với camera.
• Điều khiển lens: hỗ trợ điều khiển ống kính kỹ thuật số khi sử dụng lens B4 tương thích.
• Cấp nguồn cho lens: hỗ trợ cấp nguồn cho ống kính từ nguồn điện ngoài thông qua hệ thống camera/expansion.
• Phía camera: kết nối với cổng DB-9 B4 Communication trên expansion cable của Micro Studio Camera 4K.
• Phía lens: kết nối với dây điều khiển của ống kính broadcast B4 tương thích.
• Mã trên Blackmagic Design Store hiện tại: W-ACC-CBL-05.
• Mã được một số đại lý ghi: CABLE-MSC4K/B4; đây là thông tin từ đại lý và không nên tự thay thế mã hiện tại của trang Blackmagic nếu hệ thống quản lý sản phẩm yêu cầu SKU chính hãng hiện hành.

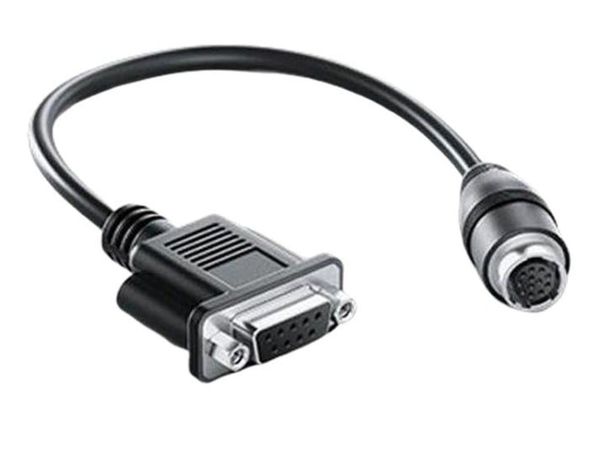

Một số đại lý mô tả hai đầu nối của cáp là DB-9 và đầu 12-pin dùng cho lens B4. Tuy nhiên, trang sản phẩm Blackmagic hiện tại chỉ xác nhận chức năng kết nối lens B4 với Micro Studio Camera 4K, còn manual chính hãng mô tả phía camera là DB-9. Vì vậy khi nhập dữ liệu kỹ thuật nên ưu tiên các thông tin Blackmagic xác nhận và không tự suy diễn pinout, chiều dài hoặc điện áp tại từng chân nếu không có tài liệu chính hãng tương ứng.

Phân tích các cổng và kết nối

Kết nối DB-9 B4 Communication phía camera

Blackmagic Micro Studio Camera 4K sử dụng expansion cable để đưa nhiều chức năng từ cổng mở rộng của camera ra các đầu kết nối riêng. Một trong số đó là DB-9 dành cho B4 Communication. Blackmagic B4 Control Adapter Cable kết nối vào DB-9 này để hình thành đường cấp nguồn và giao tiếp với ống kính broadcast.

Điểm cần chú ý là B4 Control Adapter Cable không được mô tả như một cáp cắm trực tiếp vào thân camera theo kiểu USB hoặc HDMI. Theo hướng dẫn của Blackmagic, nó làm việc cùng expansion cable của Micro Studio Camera 4K. Do đó khi kiểm tra một hệ thống không hoạt động, cần kiểm tra cả expansion cable và nguồn cấp của camera, không chỉ riêng B4 Control Adapter Cable.

Kết nối phía ống kính B4

Đầu còn lại nối với dây điều khiển của lens B4. Một số nhà phân phối xác định đây là kết nối 12-pin thường dùng trên ống kính broadcast B4, nhưng đây là thông số do đại lý cung cấp. Khi lựa chọn lens, cần kiểm tra chính xác giao diện của từng model Canon, Fujinon hoặc hãng khác thay vì mặc định mọi ống kính có ngàm B4 đều có hệ thống điện và giao thức điều khiển giống nhau.

Chức năng điều khiển lens B4

Khi sử dụng ống kính B4 kỹ thuật số tương thích, Micro Studio Camera 4K có thể điều khiển các chức năng lens tương tự cách camera làm việc với một số lens MFT điện tử. Tài liệu Blackmagic đề cập đến các thao tác như iris, focus và zoom. Các chức năng thực tế còn phụ thuộc vào thiết kế servo và khả năng điện tử của từng ống kính.

Trong hệ thống sản xuất trực tiếp, điều khiển có thể được thực hiện từ hệ thống camera control tương thích, chẳng hạn thông qua môi trường ATEM hỗ trợ điều khiển camera. Cáp không tự tạo ra chức năng zoom hoặc focus nếu bản thân lens không có servo hoặc giao thức tương thích.

Giải thích các thuật ngữ kỹ thuật quan trọng

• B4: loại ngàm và hệ sinh thái ống kính thường gặp trên camera truyền hình broadcast, đặc biệt các lens servo zoom chuyên nghiệp.
• Digital lens control: giao tiếp điện tử giữa camera và lens để điều khiển một số chức năng như khẩu độ, focus hoặc servo zoom khi lens hỗ trợ.
• Servo zoom: hệ thống motor trong ống kính giúp thay đổi tiêu cự bằng điều khiển điện thay vì chỉ xoay vòng zoom bằng tay.
• Iris: khẩu độ của ống kính, kiểm soát lượng ánh sáng đi tới cảm biến.
• DB-9: đầu nối 9 chân được Blackmagic sử dụng cho B4 Communication trên expansion cable của Micro Studio Camera 4K.
• Expansion cable: cáp breakout đưa các chức năng từ cổng mở rộng của Micro Studio Camera 4K ra nhiều đầu kết nối riêng như nguồn, reference, LANC, PTZ, B4 Communication và S.Bus.

Khả năng tương thích

Blackmagic Design công bố B4 Control Adapter Cable cho Blackmagic Micro Studio Camera 4K. Đây là thông tin tương thích cần được giữ nguyên khi nhập sản phẩm. Không nên tự mở rộng thành tương thích với tất cả camera Blackmagic có ngàm Micro Four Thirds hoặc tất cả Studio Camera thế hệ mới nếu hãng không liệt kê.

Ở phía ống kính, lens phải là loại B4 phù hợp và hỗ trợ hệ thống điều khiển tương ứng. Blackmagic từng cung cấp danh sách các digital B4 lens tương thích dành cho Micro Studio Camera 4K. Vì vậy ngàm B4 giống nhau về mặt cơ khí chưa đủ để đảm bảo mọi chức năng điện tử đều hoạt động.

Ngoài ra, việc gắn lens B4 lên Micro Studio Camera 4K yêu cầu giải pháp adapter ngàm MFT-to-B4 thích hợp. Blackmagic B4 Control Adapter Cable không chứa thấu kính quang học, không thay đổi tiêu cự và không phải thiết bị chuyển đổi kích thước cảm biến.

Giới hạn của Blackmagic B4 Control Adapter Cable

• Không phải adapter ngàm cơ khí B4 sang MFT.
• Không phải bộ chuyển đổi quang học.
• Không truyền video SDI, HDMI hoặc video qua USB.
• Không phải cáp Ethernet hay cáp mạng.
• Không phải cáp LANC.
• Không phải cáp PTZ RS-422.
• Không tự cấp nguồn nếu hệ thống camera không có nguồn ngoài phù hợp.
• Không đảm bảo toàn bộ tính năng servo trên mọi lens B4 chỉ vì lens có cùng ngàm vật lý.

Ứng dụng thực tế

• Dùng ống kính broadcast B4 servo zoom với Blackmagic Micro Studio Camera 4K.
• Xây dựng camera nhỏ gọn cho trường quay nhưng vẫn tận dụng lens broadcast sẵn có.
• Điều khiển iris từ xa trong hệ thống sản xuất trực tiếp.
• Điều khiển focus hoặc servo zoom với lens hỗ trợ.
• Cấp nguồn cho hệ thống điện tử của lens thông qua nguồn ngoài của camera.
• Tích hợp camera vào hệ thống ATEM và môi trường điều khiển camera từ xa phù hợp.

Những lỗi Blackmagic B4 Control Adapter Cable có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic B4 Control Adapter Cable có lỗi thiết kế.

Lens không có nguồn hoặc servo không hoạt động

Cần kiểm tra nguồn ngoài cấp cho Micro Studio Camera 4K và expansion cable. Vì Blackmagic mô tả B4 Control Adapter Cable có chức năng cấp nguồn cho lens từ nguồn ngoài, việc nguồn không ổn định hoặc không được kết nối đúng có thể khiến motor zoom, iris hoặc phần điện tử của lens không hoạt động.

Camera không điều khiển được iris

Nguyên nhân có thể nằm ở lens không tương thích, connector lỏng, tiếp điểm bẩn, cáp bị đứt ngầm, expansion cable lỗi hoặc cấu hình điều khiển camera. Nên thử lens tương thích đã xác nhận trước khi kết luận cáp bị hỏng.

Zoom hoặc focus không phản hồi

Cần xác nhận lens có servo cho chức năng tương ứng và nằm trong nhóm được hỗ trợ. Việc iris hoạt động không đồng nghĩa mọi chức năng zoom và focus điện tử của mọi lens đều được hỗ trợ giống nhau.

Điều khiển lúc được lúc không

Hiện tượng chập chờn có thể liên quan tới đầu nối DB-9, connector phía lens, chân tiếp xúc bị oxy hóa, dây dẫn bên trong suy giảm hoặc lực kéo cơ học lên cáp. Các đầu nối nên được cố định để hạn chế rung hoặc kéo căng trong quá trình quay.

Lens hoạt động thủ công nhưng không nhận điều khiển từ camera

Trường hợp này cần tách riêng phần cơ khí/quang học của lens và phần giao tiếp điện tử. Lens vẫn có thể tạo hình ảnh bình thường nhưng đường điều khiển B4 giữa camera và lens gặp vấn đề.

Quy trình khoanh vùng sự cố Blackmagic B4 Control Adapter Cable

1. Xác nhận đúng sản phẩm Blackmagic B4 Control Adapter Cable và đúng camera Micro Studio Camera 4K được hãng công bố hỗ trợ.
2. Kiểm tra lens B4 đã được lắp chắc chắn thông qua adapter ngàm phù hợp.
3. Kiểm tra camera và expansion cable đang được cấp nguồn ngoài ổn định.
4. Rút và cắm lại đầu DB-9 B4 Communication, kiểm tra chân connector có cong, bẩn hoặc oxy hóa hay không.
5. Kiểm tra đầu kết nối phía lens và dây điều khiển đi kèm lens.
6. Thử riêng từng chức năng iris, focus và servo zoom để xác định đường điều khiển nào gặp vấn đề.
7. Kiểm tra model lens có hỗ trợ điều khiển kỹ thuật số và tương thích với hệ thống hay không.
8. Kiểm tra thiết lập camera, hệ thống ATEM hoặc giao diện điều khiển từ xa nếu đang sử dụng.
9. Nếu có thiết bị tương đương, thử chéo một B4 Control Adapter Cable, expansion cable hoặc lens đã xác nhận hoạt động để xác định thành phần gây lỗi.
10. Nếu lỗi vẫn tồn tại, kiểm tra tính liên tục của dây, connector, chân tiếp xúc và mạch liên quan bằng thiết bị đo phù hợp trước khi thay thế linh kiện.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Đầu nối DB-9 của B4 Control Adapter Cable.
• Đầu connector phía ống kính B4.
• Các chân tiếp xúc bên trong connector.
• Dây dẫn nguồn và dây tín hiệu điều khiển bên trong cáp.
• Vỏ cáp tại vị trí thường xuyên bị uốn hoặc kéo.
• Dây điều khiển tích hợp trên ống kính broadcast.
• Cổng DB-9 B4 Communication trên expansion cable.
• Blackmagic Micro Studio Camera 4K expansion cable.
• Nguồn ngoài cung cấp điện cho hệ thống camera và lens.
• Mạch servo hoặc mạch giao tiếp điện tử trên lens nếu cáp được xác nhận hoạt động bình thường.

Những điểm dễ nhập sai về Blackmagic B4 Control Adapter Cable

• Tên chính xác là Blackmagic B4 Control Adapter Cable.
• Trang Blackmagic Design Store hiện tại sử dụng mã W-ACC-CBL-05.
• Một số đại lý sử dụng mã CABLE-MSC4K/B4; cần phân biệt mã của đại lý/hệ thống phân phối với mã đang hiển thị trên trang hãng.
• Blackmagic chính thức ghi sản phẩm dành cho Micro Studio Camera 4K; không tự đổi thành Micro Studio Camera 4K G2 nếu chưa có xác nhận chính hãng cho phụ kiện này.
• Cáp không phải B4 Lens Mount và không đảm nhiệm việc gắn cơ khí lens lên camera.
• Cáp không phải Micro Cinema Expansion Cable. Expansion cable là phụ kiện khác, cung cấp nhiều kết nối bao gồm B4 Communication.
• Cáp không phải LANC, RS-422 PTZ, S.Bus, HDMI, SDI, USB hoặc Ethernet.
• Không nhập thông số video như 1080p, Ultra HD, 6G-SDI hoặc 12G-SDI cho cáp này; đây là cáp nguồn/giao tiếp lens chứ không vận chuyển tín hiệu video SDI.
• Không ghi rằng mọi lens B4 đều hỗ trợ đầy đủ iris, focus và zoom. Khả năng điều khiển phụ thuộc lens tương thích.
• Không tự điền chiều dài cáp nếu nguồn chính hãng không công bố thông số đó.

FAQ – Blackmagic B4 Control Adapter Cable

Blackmagic B4 Control Adapter Cable dùng để làm gì?

Cáp dùng để kết nối hệ thống điện và điều khiển của ống kính broadcast B4 với Blackmagic Micro Studio Camera 4K, hỗ trợ cấp nguồn và digital lens control.

Cáp có phải bộ chuyển ngàm B4 sang MFT không?

Không. Đây là cáp điều khiển. Người dùng vẫn cần adapter ngàm phù hợp để gắn vật lý ống kính B4 lên camera Micro Four Thirds.

Cáp có cấp nguồn cho lens B4 không?

Có. Blackmagic xác nhận cáp hỗ trợ cấp nguồn cho lens từ nguồn ngoài thông qua hệ thống camera.

Cáp có hỗ trợ điều khiển iris không?

Có với hệ thống lens B4 kỹ thuật số tương thích. Tài liệu Blackmagic mô tả khả năng điều khiển iris cùng các chức năng lens khác.

Có thể điều khiển zoom và focus không?

Có thể với lens tương thích và có hệ thống servo/chức năng điện tử tương ứng. Khả năng thực tế phụ thuộc từng model lens.

Cáp cắm vào đâu trên Micro Studio Camera 4K?

Theo manual Blackmagic, cáp được nối vào cổng DB-9 B4 Communication trên expansion cable của Micro Studio Camera 4K, thay vì cắm trực tiếp vào một cổng B4 riêng trên thân camera.

Blackmagic B4 Control Adapter Cable có truyền video không?

Không. Tín hiệu hình ảnh đi qua hệ thống video của camera. Cáp này phục vụ nguồn và giao tiếp điều khiển lens.

Cáp có dùng được với mọi camera Blackmagic không?

Không nên mặc định như vậy. Trang sản phẩm chính hãng xác định phụ kiện này cho Blackmagic Micro Studio Camera 4K.

Mọi ống kính B4 có sử dụng được đầy đủ chức năng không?

Không thể khẳng định. Lens cần có giao diện điện tử và chức năng điều khiển tương thích; từng model nên được kiểm tra riêng.

Kiểm tra, sửa chữa Blackmagic B4 Control Adapter Cable tại Viện Máy Tính

Blackmagic B4 Control Adapter Cable là phụ kiện quan trọng khi xây dựng hệ thống Blackmagic Micro Studio Camera 4K sử dụng ống kính broadcast B4. Cáp đảm nhiệm đường giao tiếp điều khiển và cấp nguồn cho phần điện tử của lens, trong khi adapter ngàm riêng đảm nhiệm kết nối cơ khí giữa lens và camera.

Khi xuất hiện tình trạng lens không có nguồn, mất điều khiển iris, zoom hoặc focus, tín hiệu điều khiển chập chờn hoặc connector lỏng, có thể kiểm tra đầu DB-9, đầu nối phía lens, dây dẫn bên trong cáp, expansion cable, nguồn ngoài và khả năng tương thích của lens. Việc đo kiểm cần thực hiện đúng chân kết nối và tránh chập nguồn vào đường tín hiệu.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra Blackmagic B4 Control Adapter Cable và hệ thống kết nối liên quan, khoanh vùng nguyên nhân từ cáp, connector, nguồn, expansion cable đến thiết bị ngoại vi trước khi quyết định sửa chữa hoặc thay thế.
