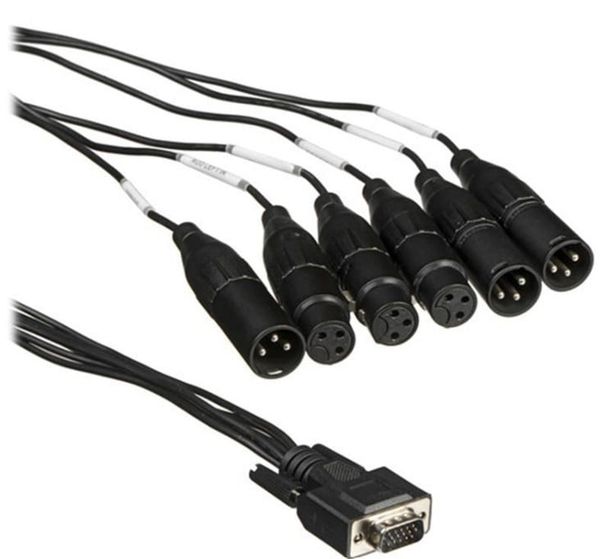

Blackmagic Cable - ATEM Switcher Audio CABLE-ATEMAUDIO – breakout cable DB-15HD sang XLR

Blackmagic Cable - ATEM Switcher Audio, mã CABLE-ATEMAUDIO, là cáp breakout âm thanh chuyên dụng được thiết kế cho các ATEM 1 M/E và ATEM 2 M/E Production Switcher thế hệ sử dụng cổng AUDIO IN/OUT dạng DB-15HD. Cáp tách cổng đa chân trên switcher thành các đầu XLR riêng biệt để kết nối âm thanh analog balanced và tín hiệu timecode với thiết bị âm thanh chuyên nghiệp.

Theo thông tin Blackmagic Design về các ATEM Production Switcher đời này, nguồn âm thanh ngoài có thể được đưa vào bộ trộn âm thanh tích hợp thông qua audio breakout cable. Các đại lý chuyên nghiệp công bố CABLE-ATEMAUDIO có một đầu DB-15HD male phía switcher và tổng cộng sáu đầu XLR 3 chân, gồm hai XLR audio input, hai XLR audio output, một XLR timecode input và một XLR timecode output.

Đây chỉ là cáp breakout thụ động phục vụ kết nối, không phải audio interface USB, mixer, bộ chuyển đổi analog sang digital hay thiết bị xử lý âm thanh độc lập. Việc hiểu đúng chức năng này rất quan trọng khi nhập dữ liệu vì Blackmagic có nhiều thế hệ ATEM với thiết kế cổng âm thanh khác nhau; không phải mọi ATEM hiện nay đều sử dụng CABLE-ATEMAUDIO.

Thông số kỹ thuật Blackmagic Cable - ATEM Switcher Audio

• Tên sản phẩm: Blackmagic Cable - ATEM Switcher Audio.
• Mã sản phẩm: CABLE-ATEMAUDIO.
• Loại: audio breakout cable cho ATEM Production Switcher.
• Thiết bị tương thích được tài liệu đời sản phẩm xác nhận: ATEM 1 M/E Production Switcher và ATEM 2 M/E Production Switcher sử dụng cổng AUDIO IN/OUT breakout.
• Đầu phía switcher: 1 x DB-15HD male.
• Audio input: 2 x XLR 3 chân, tương ứng hai kênh balanced audio.
• Audio output: 2 x XLR 3 chân, tương ứng hai kênh balanced audio.
• Timecode input: 1 x XLR 3 chân.
• Timecode output: 1 x XLR 3 chân.
• Tổng số đầu XLR: 6.
• Chiều dài được các đại lý chuyên nghiệp công bố: khoảng 2 ft / 0,6 m.
• Kiểu tín hiệu audio: analog balanced cho các kênh audio in/out.
• Kết cấu: cáp breakout được shield để hạn chế nhiễu tín hiệu theo thông tin từ đại lý.

Chiều dài 0,6 m, cấu hình sáu XLR và chi tiết DB-15HD được công bố nhất quán bởi các nhà bán thiết bị broadcast như B&H và Video Toybox. Đây là thông số từ đại lý chuyên nghiệp vì sản phẩm thuộc thế hệ ATEM cũ và hiện không còn trang thông số sản phẩm đầy đủ trên hệ thống Blackmagic Design hiện hành.

Phân tích các cổng kết nối

Đầu DB-15HD phía ATEM Switcher

Đầu DB-15HD male là đầu kết nối chính giữa Blackmagic Cable - ATEM Switcher Audio và cổng AUDIO IN/OUT trên ATEM 1 M/E hoặc 2 M/E Production Switcher phù hợp. Một đầu DB-15HD có nhiều chân tín hiệu, cho phép Blackmagic gom các đường audio và timecode vào một đầu nối nhỏ gọn trên chassis switcher.

DB-15HD thường có hình dáng gần với đầu VGA 15 chân nên rất dễ bị nhận dạng sai nếu chỉ nhìn ảnh. Tuy nhiên cổng này trên ATEM không phải VGA và cáp CABLE-ATEMAUDIO hoàn toàn không truyền hình ảnh VGA. Việc cắm nó vào một thiết bị có đầu nối giống hình dạng nhưng khác chức năng có thể không hoạt động và có nguy cơ gây sai kết nối.

Hai XLR Audio Input

Hai XLR audio input được sử dụng để đưa hai kênh âm thanh analog balanced từ mixer, preamp hoặc thiết bị âm thanh chuyên nghiệp vào ATEM Production Switcher. Với hai kênh này, hệ thống thường có thể cấu hình thành cặp trái/phải cho nguồn stereo hoặc sử dụng theo cấu hình audio phù hợp với hệ thống sản xuất.

Balanced audio sử dụng phương thức truyền tín hiệu đối xứng để giảm nhiễu thu được trên đường dây, đặc biệt có lợi trong studio, rack thiết bị và môi trường có nhiều nguồn điện, cáp video hoặc thiết bị RF.

Hai XLR Audio Output

Hai XLR audio output đưa hai kênh âm thanh analog balanced từ hệ thống ATEM ra thiết bị ngoài. Ở các ATEM Production Switcher đời tương ứng, output audio cũng có thể được sử dụng trong quy trình monitoring và SOLO của bộ trộn âm thanh tích hợp tùy cấu hình switcher.

XLR Timecode Input và Output

Hai đầu XLR còn lại dành cho timecode, gồm một đầu vào và một đầu ra. Timecode là tín hiệu tham chiếu thời gian dùng để đồng bộ các thiết bị trong quy trình sản xuất video, ghi hình và hậu kỳ. Hai XLR này không phải kênh audio thứ ba và thứ tư.

Chức năng chính của Blackmagic Cable - ATEM Switcher Audio

CABLE-ATEMAUDIO tạo giao diện vật lý giữa cổng AUDIO IN/OUT dạng đa chân trên switcher với các kết nối XLR chuyên nghiệp. Nhờ đó nguồn âm thanh analog ngoài có thể được đưa vào bộ trộn âm thanh tích hợp của ATEM và audio từ switcher có thể được đưa ra hệ thống monitoring hoặc thiết bị âm thanh tương ứng.

Cáp không chứa bộ xử lý DSP, không tự điều chỉnh gain và không có trình điều khiển phần mềm. Các thao tác mixing, level, balance, audio follow video hoặc SOLO nếu được switcher hỗ trợ sẽ được xử lý bởi ATEM và ATEM Software Control, không phải bởi chính cáp.

Giải thích các thuật ngữ kỹ thuật quan trọng

• Breakout cable: cáp tách một đầu nối nhiều chân thành nhiều đầu nối riêng biệt để dễ kết nối thiết bị ngoài.
• Balanced audio: phương thức truyền âm thanh sử dụng đường tín hiệu cân bằng nhằm giảm nhiễu điện từ.
• XLR 3-pin: đầu nối âm thanh chuyên nghiệp ba chân thường gặp trên mixer, microphone, thiết bị broadcast và studio.
• DB-15HD: đầu nối mật độ cao 15 chân; hình dạng có thể giống VGA nhưng chức năng được quyết định bởi thiết bị và cách đấu chân.
• Timecode: tín hiệu mã thời gian để các thiết bị ghi hình, phát lại hoặc hậu kỳ tham chiếu cùng một mốc thời gian.
• Audio Follow Video – AFV: chế độ bộ trộn âm thanh ATEM trong đó audio được bật hoặc chuyển theo nguồn video tương ứng.

Khả năng tương thích

Blackmagic Cable - ATEM Switcher Audio được gắn với thế hệ ATEM 1 M/E Production Switcher và ATEM 2 M/E Production Switcher có cổng AUDIO IN/OUT dành cho breakout cable. Blackmagic từng mô tả rõ các model này sử dụng audio breakout cable cho nguồn âm thanh analog ngoài.

Không nên hiểu tên “ATEM Switcher Audio” là cáp dùng chung cho toàn bộ dòng ATEM. Nhiều switcher Blackmagic thế hệ khác sử dụng XLR tích hợp, RCA, mini jack 3,5 mm hoặc hệ thống audio khác và không cần DB-15HD breakout cable này.

Khi thay thế hoặc mua cáp cho một switcher cũ, cần kiểm tra chính xác model chassis và cổng AUDIO IN/OUT phía sau máy. Việc cùng mang tên ATEM hoặc cùng có 1 M/E, 2 M/E không đảm bảo dùng chung phụ kiện nếu thuộc thế hệ phần cứng khác.

Giới hạn của Blackmagic Cable - ATEM Switcher Audio

• Không phải mixer âm thanh.
• Không phải audio interface USB.
• Không chuyển đổi analog sang AES/EBU.
• Không truyền video VGA dù đầu DB-15HD có ngoại hình tương tự.
• Không phải cáp HDMI, SDI hoặc Ethernet.
• Không dùng chung mặc định với ATEM Mini, ATEM Television Studio thế hệ mới hoặc ATEM Constellation.
• Không tự tạo timecode; cáp chỉ đưa tín hiệu timecode qua các đường kết nối tương ứng.
• Không tự khuếch đại microphone hoặc cung cấp chức năng phantom power chỉ bằng bản thân cáp.

Ứng dụng thực tế

• Kết nối mixer âm thanh chuyên nghiệp với ATEM 1 M/E Production Switcher.
• Kết nối mixer với ATEM 2 M/E Production Switcher đời sử dụng cổng breakout.
• Đưa nguồn stereo balanced ngoài vào bộ trộn audio ATEM.
• Đưa audio analog từ switcher ra hệ thống monitoring hoặc thiết bị ngoài.
• Kết nối timecode input và output trong hệ thống sản xuất truyền hình.
• Thay thế cáp breakout bị mất hoặc hỏng trên hệ thống ATEM Production Switcher đời cũ.

Những lỗi Blackmagic Cable - ATEM Switcher Audio có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cable - ATEM Switcher Audio có lỗi thiết kế.

Không có âm thanh ở một hoặc cả hai kênh input

Cần kiểm tra nguồn audio ngoài, mixer, mức tín hiệu, cài đặt ATEM Software Control và hai đầu XLR input. Nếu chỉ mất một bên, có thể thử đảo nguồn trái/phải để xác định lỗi nằm ở nguồn audio, đầu XLR hay dây dẫn bên trong breakout cable.

Audio output mất một kênh hoặc bị chập chờn

Hiện tượng này có thể liên quan đến connector XLR, đầu DB-15HD bị lỏng, dây dẫn bị đứt ngầm hoặc cài đặt audio output của ATEM. Không nên kết luận cáp lỗi trước khi thử với một thiết bị nhận audio khác đã xác nhận hoạt động tốt.

Âm thanh có tiếng ù hoặc nhiễu

Cần kiểm tra hệ thống grounding, cáp XLR nối tiếp, nguồn điện của mixer và switcher, cũng như tình trạng shield của breakout cable. Balanced audio giúp hạn chế nhiễu nhưng không thể loại bỏ mọi vấn đề do ground loop hoặc kết nối sai.

Timecode không nhận

Kiểm tra đúng đầu XLR timecode input thay vì audio input, cấu hình thiết bị phát timecode và tín hiệu timecode tương thích. Đầu timecode XLR không nên được hiểu hoặc sử dụng như một đầu audio tiêu chuẩn chỉ vì cùng sử dụng connector ba chân.

DB-15HD không cắm chắc vào switcher

Kiểm tra chân connector có cong, biến dạng hoặc có vật lạ hay không. Cần cố định đầu nối đúng cách và tránh kéo trọng lượng của sáu dây XLR trực tiếp lên cổng AUDIO IN/OUT của switcher.

Quy trình khoanh vùng sự cố Blackmagic Cable - ATEM Switcher Audio

1. Xác nhận switcher là ATEM 1 M/E hoặc 2 M/E Production Switcher đời có cổng AUDIO IN/OUT tương thích với breakout cable.
2. Kiểm tra đầu DB-15HD đã được cắm đúng chiều và chắc chắn vào switcher.
3. Kiểm tra từng đầu XLR và nhãn audio input, audio output, timecode input, timecode output.
4. Dùng nguồn audio balanced đã xác nhận hoạt động để thử riêng kênh trái và phải.
5. Kiểm tra mức audio và routing trong ATEM Software Control.
6. Thử thay cáp XLR nối từ mixer hoặc thiết bị ngoài đến breakout cable.
7. Nếu mất một kênh, đảo hai nguồn audio để xác định lỗi theo kênh hay theo thiết bị nguồn.
8. Với timecode, thử nguồn timecode đã biết hoạt động và kiểm tra riêng input/output tương ứng.
9. Kiểm tra tính liên tục của từng đường dây từ XLR đến DB-15HD bằng đồng hồ đo và pinout chính xác nếu có tài liệu kỹ thuật phù hợp.
10. Nếu cáp hoạt động bình thường khi thử chéo, tiếp tục kiểm tra cổng AUDIO IN/OUT và bo mạch audio của ATEM Switcher.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Đầu DB-15HD male của breakout cable.
• Các chân tiếp xúc DB-15HD bị cong hoặc oxy hóa.
• Hai đầu XLR audio input.
• Hai đầu XLR audio output.
• XLR timecode input và timecode output.
• Mối hàn bên trong connector XLR.
• Các lõi dây dẫn audio và timecode.
• Lớp shield chống nhiễu của cáp.
• Vị trí chia nhánh breakout thường xuyên chịu lực kéo.
• Cổng AUDIO IN/OUT trên ATEM Production Switcher nếu thử cáp khác vẫn không hoạt động.
• Bo mạch audio hoặc phần mềm cấu hình của switcher trong trường hợp phần cáp được xác nhận bình thường.

Những điểm dễ nhập sai về Blackmagic Cable - ATEM Switcher Audio

• Tên sản phẩm là Blackmagic Cable - ATEM Switcher Audio, mã CABLE-ATEMAUDIO.
• Cáp dành cho ATEM 1 M/E và 2 M/E Production Switcher đời sử dụng cổng AUDIO IN/OUT breakout; không phải phụ kiện dùng chung cho mọi ATEM.
• Đầu phía switcher là DB-15HD male; không được nhập thành VGA dù ngoại hình tương tự.
• Có tổng cộng 6 đầu XLR 3 chân, không phải sáu kênh audio.
• Chỉ có 2 kênh audio input và 2 kênh audio output; hai XLR còn lại dành cho timecode in/out.
• Audio in/out là analog balanced, không nên nhập thành AES/EBU chỉ vì sử dụng connector XLR.
• CABLE-ATEMAUDIO không phải switcher, mixer, converter hoặc capture card.
• Cáp không có HDMI, SDI, USB hoặc Ethernet.
• Không lấy thông số cổng âm thanh của ATEM Television Studio, ATEM Mini hoặc các ATEM Production Studio 4K có XLR tích hợp để gán cho cáp này.
• Chiều dài khoảng 2 ft / 0,6 m là thông tin từ các đại lý chuyên nghiệp; một số trang bán hàng khác có thể ghi khác, vì vậy nên ưu tiên thông số được nhiều nguồn chuyên ngành nhất quán xác nhận.

FAQ – Blackmagic Cable - ATEM Switcher Audio

Blackmagic Cable - ATEM Switcher Audio dùng để làm gì?

Cáp tách cổng AUDIO IN/OUT trên ATEM Production Switcher thành các kết nối XLR cho analog audio input, audio output và timecode.

Mã sản phẩm là gì?

Mã sản phẩm được các nhà phân phối Blackmagic công bố là CABLE-ATEMAUDIO.

Cáp có bao nhiêu đầu XLR?

Có tổng cộng sáu đầu XLR 3 chân: hai audio input, hai audio output, một timecode input và một timecode output.

Cáp có hỗ trợ âm thanh stereo không?

Có hai kênh balanced audio input và hai kênh balanced audio output, phù hợp cho cặp kênh trái/phải stereo trong hệ thống tương ứng.

Đầu DB-15HD có phải VGA không?

Không. Connector có hình dạng gần giống VGA nhưng được đấu dây cho cổng AUDIO IN/OUT riêng của ATEM Production Switcher.

Cáp có dùng với ATEM Mini không?

Không. ATEM Mini sử dụng hệ thống kết nối âm thanh khác và không có cổng DB-15HD AUDIO IN/OUT dành cho breakout cable này.

Cáp có chuyển analog sang digital không?

Không. Đây là breakout cable kết nối vật lý, không có bộ chuyển đổi A/D độc lập.

Hai đầu XLR timecode có phải audio input/output bổ sung không?

Không. Chúng dành riêng cho timecode input và output, không nên nhập thành các kênh audio bổ sung.

Chiều dài của CABLE-ATEMAUDIO là bao nhiêu?

Các đại lý chuyên nghiệp như B&H và Video Toybox công bố chiều dài khoảng 2 ft, tương đương 0,6 m.

Kiểm tra, sửa chữa Blackmagic Cable - ATEM Switcher Audio tại Viện Máy Tính

Blackmagic Cable - ATEM Switcher Audio CABLE-ATEMAUDIO là breakout cable chuyên dụng cho các ATEM 1 M/E và 2 M/E Production Switcher đời sử dụng cổng AUDIO IN/OUT DB-15HD. Thiết bị tách kết nối này thành các XLR balanced cho hai kênh audio input, hai kênh audio output và timecode input/output.

Khi gặp tình trạng mất một kênh audio, tín hiệu chập chờn, nhiễu, timecode không nhận hoặc connector lỏng, có thể cần kiểm tra đầu DB-15HD, sáu đầu XLR, mối hàn, lõi dây, shield chống nhiễu và cổng AUDIO IN/OUT trên switcher. Việc thử chéo với nguồn audio và cáp XLR đã xác nhận hoạt động sẽ giúp khoanh vùng lỗi chính xác hơn.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic Cable - ATEM Switcher Audio và hệ thống ATEM liên quan, khoanh vùng sự cố từ connector, dây dẫn, tín hiệu audio, timecode đến cổng kết nối trên switcher trước khi tiến hành sửa chữa hoặc thay thế.
