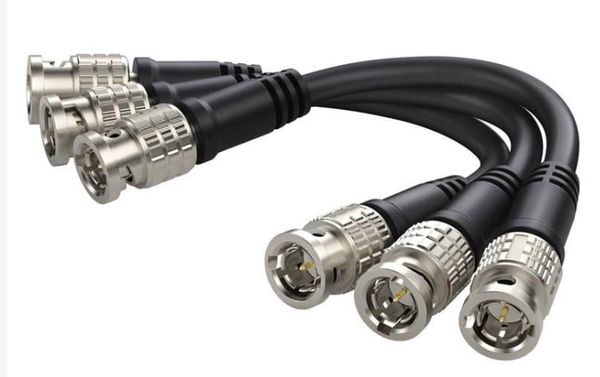

Blackmagic Cable - BNC x 3 Camera Fiber Converter CABLE-CINECAMFCBNC – bộ 3 cáp BNC 12G-SDI ngắn

Blackmagic Cable - BNC x 3 Camera Fiber Converter, mã CABLE-CINECAMFCBNC, là bộ cáp BNC/SDI chuyên dụng dành cho hệ thống Blackmagic Camera Fiber Converter. Sản phẩm được dùng làm bộ cáp thay thế cho các cáp SDI ngắn nối giữa Camera Fiber Converter và camera Blackmagic URSA tương thích khi converter được gắn trực tiếp phía sau thân máy.

Theo thông số chính thức của Blackmagic Camera Fiber Converter, bộ converter tiêu chuẩn đi kèm 3 cáp 12G-SDI ngắn để kết nối SDI Input và Output với URSA Mini và URSA Broadcast. Tài liệu hướng dẫn của Blackmagic mô tả hai đường kết nối chính: từ cổng 12G-SDI output phía sau camera sang SDI input của Camera Fiber Converter, và từ SDI output của Camera Fiber Converter trở lại cổng 12G-SDI input phía sau camera.

Cần lưu ý rằng Blackmagic Cable - BNC x 3 Camera Fiber Converter không phải cáp quang SMPTE dùng để nối Camera Fiber Converter với Studio Fiber Converter. Đây là các cáp đồng trục BNC ngắn dành cho đoạn kết nối SDI tại cụm camera. Đường truyền khoảng cách xa giữa hai bộ Fiber Converter sử dụng cáp SMPTE hybrid fiber riêng biệt.

Thông số kỹ thuật Blackmagic Cable - BNC x 3 Camera Fiber Converter

• Tên sản phẩm: Blackmagic Cable - BNC x 3 Camera Fiber Converter.
• Mã sản phẩm: CABLE-CINECAMFCBNC.
• Thương hiệu: Blackmagic Design.
• Loại phụ kiện: bộ cáp SDI/BNC thay thế cho Camera Fiber Converter.
• Số lượng: 3 cáp BNC ngắn.
• Chuẩn cáp được Blackmagic xác nhận trong bộ Camera Fiber Converter: 12G-SDI.
• Đầu nối: BNC dùng cho kết nối SDI.
• Thiết bị chính: Blackmagic Camera Fiber Converter.
• Ứng dụng: kết nối các cổng SDI giữa Camera Fiber Converter và camera URSA tương thích.
• Camera được tài liệu Blackmagic nhắc tới: URSA Mini và URSA Broadcast; tài liệu mới hơn cũng mô tả quy trình với URSA Broadcast G2.
• Chiều dài: Blackmagic chỉ mô tả là cáp ngắn trong thông số hiện hành; không nên tự nhập một chiều dài cụ thể nếu chưa có tài liệu chính hãng xác nhận.
• Chức năng chuyển đổi: không có; đây là cáp dẫn tín hiệu SDI, không phải converter điện-quang.

Blackmagic Cable - BNC x 3 Camera Fiber Converter được kết nối như thế nào?

Đường camera feed đến Camera Fiber Converter

Theo hướng dẫn Blackmagic, một trong các cáp BNC được nối từ cổng 12G-SDI output phía sau URSA Mini hoặc URSA Broadcast đến SDI input trên Blackmagic Camera Fiber Converter. Đây là đường đưa tín hiệu hình ảnh chính của camera vào hệ thống fiber.

Camera Fiber Converter sau đó xử lý hệ thống truyền dẫn để tín hiệu có thể được vận chuyển qua kết nối SMPTE hybrid fiber đến Blackmagic Studio Fiber Converter ở đầu studio hoặc xe truyền hình.

Đường return từ Camera Fiber Converter về camera

Một cáp BNC khác được nối từ SDI output trên Camera Fiber Converter đến cổng 12G-SDI input ở phía sau camera. Đường này cho phép camera nhận tín hiệu return từ hệ thống, phục vụ monitoring và workflow sản xuất trực tiếp.

Manual Blackmagic mô tả việc kết nối camera với Camera Fiber Converter bằng hai trong số ba cáp SDI đi kèm. Vì vậy không nên hiểu tên “BNC x 3” là Camera Fiber Converter bắt buộc sử dụng đồng thời cả ba cáp để tạo thành một tín hiệu video duy nhất.

Phân tích đầu nối BNC và chuẩn SDI

Đầu nối BNC

BNC là loại connector đồng trục có cơ chế khóa xoay, được sử dụng rộng rãi trong hệ thống video chuyên nghiệp. Ưu điểm của BNC là khả năng giữ kết nối chắc chắn hơn các đầu cắm ma sát thông thường, phù hợp với camera broadcast, switcher, converter, router và thiết bị đo tín hiệu.

12G-SDI

12G-SDI là chuẩn truyền tín hiệu SDI có băng thông cao, thường được sử dụng để truyền video Ultra HD qua một đường cáp đồng trục duy nhất. Blackmagic xác nhận ba cáp ngắn đi kèm Camera Fiber Converter là cáp 12G-SDI, vì vậy khi thay thế cần chọn đúng loại cáp và connector có chất lượng phù hợp với băng thông yêu cầu.

Việc một dây sử dụng connector BNC không tự động có nghĩa dây đó đáp ứng 12G-SDI. Chất lượng lõi đồng trục, trở kháng, connector, chiều dài, suy hao và kỹ thuật đấu nối đều ảnh hưởng đến khả năng truyền tín hiệu tốc độ cao.

Mối quan hệ với Blackmagic Camera Fiber Converter

Blackmagic Camera Fiber Converter được thiết kế để gắn phía sau URSA Mini hoặc URSA Broadcast và kết nối đến Studio Fiber Converter qua SMPTE hybrid fiber. Hệ thống có khả năng vận chuyển camera feed, return video, talkback, tally, camera control và nguồn điện qua đường fiber chuyên dụng.

Camera Fiber Converter có một SDI video input dành cho camera feed và các SDI output phục vụ return. Thiết bị hỗ trợ hệ thống video đa tốc độ gồm HD, 3G-SDI, 6G-SDI và 12G-SDI, trong khi cáp CABLE-CINECAMFCBNC đảm nhiệm đoạn kết nối SDI ngắn giữa camera và converter.

Khả năng tương thích

CABLE-CINECAMFCBNC được các đại lý Blackmagic xác định là replacement SDI cable dành cho Blackmagic Camera Fiber Converter. Blackmagic chính thức liệt kê ba cáp ngắn 12G-SDI trong bộ Camera Fiber Converter để kết nối với URSA Mini và URSA Broadcast.

Tài liệu Camera Fiber Converter mới hơn cũng đề cập URSA Broadcast G2 trong quy trình kết nối camera SDI. Tuy nhiên khi mua phụ kiện cho một model camera cụ thể, nên kiểm tra bố trí cổng SDI, khả năng lắp Camera Fiber Converter và phiên bản thiết bị thay vì chỉ dựa vào việc camera mang tên URSA.

Giới hạn của Blackmagic Cable - BNC x 3 Camera Fiber Converter

• Không phải cáp SMPTE hybrid fiber.
• Không nối trực tiếp Camera Fiber Converter với Studio Fiber Converter qua khoảng cách 2 km.
• Không phải bộ chuyển đổi tín hiệu BNC sang quang.
• Không chứa mạch reclocking hoặc xử lý video chủ động.
• Không cung cấp nguồn điện cho camera.
• Không phải cáp HDMI, Ethernet, USB hoặc XLR.
• Không nên sử dụng thông số khoảng cách 2 km của hệ thống fiber để mô tả chiều dài của bộ cáp BNC này.
• Không nên gán ba đầu BNC thành ba return feed độc lập chỉ dựa trên tên “BNC x 3”.

Ứng dụng thực tế

• Thay thế bộ cáp SDI ngắn đi kèm Blackmagic Camera Fiber Converter bị mất hoặc hỏng.
• Kết nối SDI camera feed từ URSA tới Camera Fiber Converter.
• Kết nối tín hiệu return từ Camera Fiber Converter trở lại camera.
• Sử dụng trong hệ thống studio truyền hình dùng Blackmagic Fiber Converter.
• Sử dụng trong xe truyền hình lưu động hoặc production trực tiếp.
• Duy trì kết nối gọn khi Camera Fiber Converter được lắp sát phía sau camera.

Những lỗi Blackmagic Cable - BNC x 3 Camera Fiber Converter có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cable - BNC x 3 Camera Fiber Converter có lỗi thiết kế.

Không có camera feed tại Fiber Converter

Cần kiểm tra cáp đang nối đúng từ SDI output của camera sang SDI input của Camera Fiber Converter. Nếu hướng kết nối đúng nhưng converter vẫn không nhận tín hiệu, nên thử cáp BNC khác đã xác nhận hỗ trợ định dạng đang sử dụng.

Tín hiệu chập chờn hoặc mất ở Ultra HD

Tín hiệu 12G-SDI nhạy hơn với suy hao và chất lượng kết nối so với các chuẩn SDI tốc độ thấp. Connector BNC lỏng, cáp bị gập mạnh, lõi dẫn suy giảm hoặc cáp thay thế không đáp ứng 12G-SDI đều có thể gây mất khóa tín hiệu.

Camera không nhận return feed

Kiểm tra đường từ SDI output của Camera Fiber Converter đến SDI input của camera, đồng thời xác nhận Studio Fiber Converter đang nhận nguồn return đúng và hệ thống fiber đang hoạt động.

Hình ảnh xuất hiện nhiễu hoặc mất từng lúc

Cần kiểm tra hai đầu BNC, lực khóa connector, tình trạng dây đồng trục và bán kính uốn cáp. Khi cáp được gắn sát thân camera, việc tháo lắp nhiều lần hoặc chịu lực từ phụ kiện phía sau có thể làm connector và đoạn gần đầu cáp xuống cấp.

Cáp hoạt động ở HD nhưng không ổn định ở 12G-SDI

Đây là biểu hiện cần chú ý vì một cáp suy hao hoặc không đạt băng thông vẫn có thể hoạt động ở tốc độ thấp nhưng không duy trì tín hiệu 12G-SDI ổn định. Nên thử đúng cáp 12G-SDI chất lượng phù hợp trước khi nghi ngờ bo mạch camera hoặc converter.

Quy trình khoanh vùng sự cố Blackmagic Cable - BNC x 3 Camera Fiber Converter

1. Xác nhận đúng mã CABLE-CINECAMFCBNC và đang sử dụng với Blackmagic Camera Fiber Converter.
2. Kiểm tra hướng kết nối: camera SDI output phải đi vào SDI input của Camera Fiber Converter.
3. Kiểm tra đường return từ SDI output của converter về SDI input của camera.
4. Tháo và gắn lại connector BNC, bảo đảm khóa xoay chắc chắn và không có chân tiếp xúc biến dạng.
5. Quan sát toàn bộ thân cáp để tìm vị trí bị gập, dập, kéo căng hoặc hư lớp vỏ.
6. Thử từng cáp bằng nguồn SDI và thiết bị nhận đã xác nhận hoạt động tốt.
7. Nếu lỗi chỉ xảy ra ở Ultra HD hoặc 12G-SDI, thử ở định dạng thấp hơn để đánh giá khả năng suy hao đường truyền.
8. Thử một cáp 12G-SDI khác đã xác nhận tốt để phân biệt lỗi cáp với lỗi cổng SDI.
9. Nếu cáp tốt nhưng vẫn mất tín hiệu, tiếp tục kiểm tra SDI output của camera và SDI input/output của Camera Fiber Converter.
10. Cuối cùng kiểm tra toàn bộ hệ thống Studio Fiber Converter, SMPTE fiber, firmware và cấu hình nếu lỗi liên quan đường truyền fiber thay vì đoạn BNC cục bộ.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Connector BNC ở hai đầu từng cáp.
• Tiếp điểm trung tâm của connector BNC.
• Lớp shield của cáp đồng trục.
• Lõi dẫn tín hiệu bên trong cáp.
• Đoạn chống gập gần connector.
• Toàn bộ cáp nếu suy hao cao hoặc đứt ngầm.
• Cổng 12G-SDI output trên camera.
• Cổng SDI input trên Camera Fiber Converter.
• Cổng SDI output của Camera Fiber Converter.
• Cổng SDI input phía sau camera.
• Bo mạch SDI của Camera Fiber Converter nếu các cáp đều được xác nhận hoạt động.

Những điểm dễ nhập sai về Blackmagic Cable - BNC x 3 Camera Fiber Converter

• Tên đúng là Blackmagic Cable - BNC x 3 Camera Fiber Converter.
• Mã được các đại lý Blackmagic công bố là CABLE-CINECAMFCBNC.
• Đây là bộ 3 cáp BNC/SDI ngắn, không phải một dây có ba nhánh BNC.
• Blackmagic xác nhận ba cáp ngắn đi cùng Camera Fiber Converter là 12G-SDI cables.
• Manual mô tả sử dụng hai trong ba cáp để nối camera với converter; không nên diễn giải rằng ba cáp tương ứng ba return feed.
• Không phải cáp SMPTE hybrid fiber dùng cho đường truyền lên tới 2 km.
• Không phải bộ chuyển BNC sang SMPTE fiber; chức năng chuyển đổi nằm trong Camera Fiber Converter và Studio Fiber Converter.
• Không gán các thông số talkback, XLR, USB-C hoặc SMPTE 304 của Camera Fiber Converter cho bản thân bộ cáp.
• Không gán chiều dài 2 km của hệ thống fiber cho cáp BNC này.
• Blackmagic hiện chỉ mô tả chúng là “short 12G-SDI cables”; không nên tự bịa chiều dài cụ thể.

FAQ – Blackmagic Cable - BNC x 3 Camera Fiber Converter

Blackmagic Cable - BNC x 3 Camera Fiber Converter dùng để làm gì?

Bộ cáp dùng để nối các cổng SDI giữa Blackmagic Camera Fiber Converter và camera URSA tương thích khi converter được lắp phía sau camera.

Mã sản phẩm của bộ cáp là gì?

Mã được các đại lý Blackmagic xác định là CABLE-CINECAMFCBNC.

Sản phẩm có bao nhiêu cáp?

Bộ sản phẩm gồm ba cáp BNC/SDI ngắn.

Cáp có hỗ trợ 12G-SDI không?

Có. Thông số chính thức của Blackmagic Camera Fiber Converter xác nhận thiết bị được cung cấp cùng ba cáp ngắn 12G-SDI.

Cả ba cáp có phải được sử dụng đồng thời không?

Không. Manual Blackmagic hướng dẫn dùng hai trong ba cáp để tạo hai đường SDI chính giữa camera và Camera Fiber Converter.

Đây có phải cáp quang SMPTE không?

Không. Đây là cáp đồng trục BNC cho SDI. Cáp SMPTE hybrid fiber nối Camera Fiber Converter với Studio Fiber Converter là loại hoàn toàn khác.

Cáp có tự chuyển tín hiệu SDI sang quang không?

Không. Cáp không có mạch chuyển đổi. Việc chuyển và truyền tín hiệu qua fiber được thực hiện bởi hệ thống Blackmagic Fiber Converter.

Cáp có dùng với URSA Broadcast G2 không?

Tài liệu hệ thống Fiber Converter mới hơn của Blackmagic mô tả việc nối Camera Fiber Converter với URSA Broadcast G2 bằng các cáp BNC SDI ngắn. Khi thay thế vẫn nên kiểm tra đúng cấu hình camera và converter đang sử dụng.

Tại sao cáp có thể chạy HD nhưng lỗi khi chạy 12G-SDI?

12G-SDI yêu cầu chất lượng đường truyền cao hơn. Cáp hoặc connector suy hao có thể vẫn truyền được tín hiệu tốc độ thấp nhưng mất ổn định ở băng thông 12G-SDI.

Kiểm tra, sửa chữa Blackmagic Cable - BNC x 3 Camera Fiber Converter tại Viện Máy Tính

Blackmagic Cable - BNC x 3 Camera Fiber Converter CABLE-CINECAMFCBNC là bộ ba cáp BNC 12G-SDI ngắn phục vụ kết nối giữa Blackmagic Camera Fiber Converter và các camera URSA tương thích. Bộ cáp đóng vai trò truyền SDI tại cụm camera, trong khi đường truyền khoảng cách xa sử dụng hệ thống SMPTE hybrid fiber riêng.

Khi xuất hiện hiện tượng không nhận SDI, mất camera feed, mất return feed, tín hiệu chập chờn hoặc chỉ lỗi ở 12G-SDI, có thể cần kiểm tra connector BNC, lõi đồng trục, shield, đoạn chống gập, cổng SDI của camera và các cổng SDI trên Camera Fiber Converter. Thử chéo bằng cáp 12G-SDI đã xác nhận hoạt động là bước quan trọng để tránh thay nhầm bo mạch.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic Cable - BNC x 3 Camera Fiber Converter và các thiết bị Blackmagic Fiber Converter liên quan, khoanh vùng nguyên nhân từ cáp, connector, camera feed, return feed đến phần cứng SDI trước khi sửa chữa hoặc thay thế.
