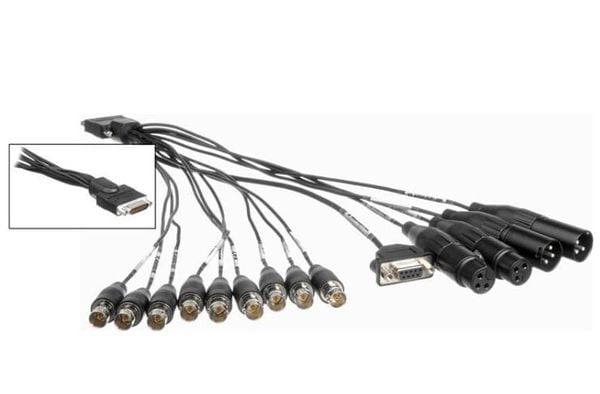

Blackmagic Cable - DeckLink HD Extreme 3 CABLE-BDLKHDEXT3 – breakout cable video, audio và RS-422

Blackmagic Cable - DeckLink HD Extreme 3, mã CABLE-BDLKHDEXT3, là breakout cable chuyên dụng dành cho hệ thống card capture và playback Blackmagic DeckLink HD Extreme 3. Cáp sử dụng một đầu kết nối đa chân phía card và tách thành nhiều nhánh kết nối chuyên nghiệp cho video analog component, tín hiệu reference, âm thanh số AES/EBU, âm thanh analog cân bằng và điều khiển deck RS-422.

Breakout cable là thành phần quan trọng của những card DeckLink có mật độ kết nối cao nhưng không đủ không gian trên bracket PCI Express để bố trí toàn bộ BNC, XLR và DB-9 riêng biệt. Thay vì tích hợp tất cả connector trên card, Blackmagic đưa các đường analog audio/video và điều khiển qua đầu multi-pin rồi sử dụng Blackmagic Cable - DeckLink HD Extreme 3 để tách chúng thành từng đầu kết nối dễ sử dụng trong studio.

Một điểm rất dễ nhập sai là SDI và HDMI của DeckLink HD Extreme 3 không nằm trên breakout cable. Sơ đồ chính thức thể hiện các cổng SD/HD-SDI và HDMI nằm trực tiếp trên bracket/card, trong khi breakout cable chỉ đưa ra RS-422 Deck Control, R-Y/Y/B-Y input, Reference Input, R-Y/Y/B-Y output, AES/EBU input/output và bốn đường analog audio trái/phải. Vì vậy không nên mô tả CABLE-BDLKHDEXT3 như một bộ cáp có SDI input/output.

Thông số kỹ thuật Blackmagic Cable - DeckLink HD Extreme 3

• Tên sản phẩm: Blackmagic Cable - DeckLink HD Extreme 3.
• Mã sản phẩm: CABLE-BDLKHDEXT3.
• Loại: breakout cable cho card DeckLink.
• Ứng dụng chính: đưa các kết nối analog video, audio, reference và deck control từ card ra thiết bị ngoài.
• Số nhánh chức năng trên sơ đồ: 14, được đánh số từ 2 đến 15.
• Deck Control: 1 đường RS-422.
• Component analog video input: R-Y In, Y In, B-Y In.
• Reference input: 1 x Ref In.
• Component analog video output: R-Y Out, Y Out, B-Y Out.
• Digital audio: AES/EBU Out và AES/EBU In.
• Analog audio output: Audio Out Left và Audio Out Right.
• Analog audio input: Audio In Left và Audio In Right.
• Analog audio: balanced audio chuyên nghiệp; tài liệu DeckLink mô tả các kết nối analog audio chuyên nghiệp sử dụng XLR.
• Video/reference/AES: sử dụng các kết nối BNC tương ứng trên breakout cable.
• SDI: không phải nhánh của CABLE-BDLKHDEXT3; SDI nằm trực tiếp trên card.
• HDMI: không phải nhánh của CABLE-BDLKHDEXT3; HDMI nằm trực tiếp trên card.

Chi tiết 14 nhánh kết nối trên breakout cable

• 2 – Deck Control: giao tiếp RS-422 để điều khiển deck chuyên nghiệp.
• 3 – R-Y In: tín hiệu thành phần màu R-Y đầu vào.
• 4 – Y In: tín hiệu độ chói Y đầu vào.
• 5 – B-Y In: tín hiệu thành phần màu B-Y đầu vào.
• 6 – Ref In: tín hiệu tham chiếu để đồng bộ hệ thống.
• 7 – R-Y Out: tín hiệu thành phần màu R-Y đầu ra.
• 8 – Y Out: tín hiệu độ chói Y đầu ra.
• 9 – B-Y Out: tín hiệu thành phần màu B-Y đầu ra.
• 10 – AES/EBU Out: đầu ra âm thanh số chuyên nghiệp.
• 11 – AES/EBU In: đầu vào âm thanh số chuyên nghiệp.
• 12 – Audio Out Left: đầu ra analog audio kênh trái.
• 13 – Audio Out Right: đầu ra analog audio kênh phải.
• 14 – Audio In Left: đầu vào analog audio kênh trái.
• 15 – Audio In Right: đầu vào analog audio kênh phải.

Phân tích các cổng kết nối

Component analog video R-Y, Y và B-Y

Blackmagic Cable - DeckLink HD Extreme 3 có ba đường component input và ba đường component output. Component video tách tín hiệu thành Y và hai thành phần màu B-Y, R-Y thay vì gộp toàn bộ hình ảnh vào một đường composite. Cách truyền này phù hợp với các deck, monitor và thiết bị video chuyên nghiệp analog.

Các đường Y, B-Y và R-Y phải được nối đúng vị trí. Nếu đảo B-Y và R-Y, hình ảnh có thể xuất hiện màu sai rõ rệt. Nếu chỉ kết nối Y trong chế độ component, hệ thống không có đầy đủ dữ liệu màu. Một số workflow analog khác có thể sử dụng các cổng này theo cấu hình phần mềm và adapter phù hợp, nhưng không nên nhập thành các cổng Composite hoặc S-Video độc lập vì breakout cable không có nhánh riêng mang nhãn như vậy.

Reference Input

Ref In là đầu vào tham chiếu dùng để đồng bộ card DeckLink với hệ thống video chuyên nghiệp. Trong studio có nhiều thiết bị, reference giúp các nguồn và thiết bị xử lý hoạt động theo một timing chung. Đây không phải video input dùng để capture chương trình.

AES/EBU Input và Output

AES/EBU là chuẩn âm thanh số chuyên nghiệp. Breakout cable cung cấp một đường AES/EBU input và một đường AES/EBU output. Hai kết nối này cần được phân biệt với bốn đường analog audio XLR vì chúng mang tín hiệu số, không phải tín hiệu analog line-level.

Analog Audio Left/Right Input và Output

Cáp cung cấp hai kênh analog audio input và hai kênh analog audio output, tương ứng Left và Right. Tài liệu DeckLink mô tả analog audio chuyên nghiệp dưới dạng balanced audio với connector XLR. Balanced audio giúp giảm nhiễu trong môi trường studio có nhiều thiết bị, nguồn điện và đường dây tín hiệu.

RS-422 Deck Control

RS-422 Deck Control dùng để giao tiếp với máy phát hoặc máy ghi tape/deck chuyên nghiệp. Phần mềm có thể gửi các lệnh transport và điều khiển thiết bị khi workflow hỗ trợ. RS-422 không mang video và cũng không phải cổng mạng Ethernet.

SDI và HDMI nằm ở đâu?

Sơ đồ DeckLink HD Extreme 3 thể hiện các cổng SD/HD-SDI input/output và HDMI input/output nằm trực tiếp trên card. Breakout cable nằm ở một kết nối riêng và chỉ đưa ra các đường analog video, audio, AES/EBU, reference và RS-422.

Đây là điểm cần đặc biệt chú ý vì một số nội dung bán hàng mô tả tổng thể khả năng kết nối của card DeckLink rồi khiến người đọc hiểu nhầm rằng breakout cable cũng có SDI và HDMI. Khi nhập riêng sản phẩm CABLE-BDLKHDEXT3, không nên đưa SDI hoặc HDMI vào danh sách connector của chính bộ cáp.

Giải thích các thuật ngữ kỹ thuật quan trọng

• Breakout cable: cáp tách một đầu multi-pin mật độ cao thành nhiều đầu nối riêng cho từng chức năng.
• Component video: video analog được tách thành Y, B-Y và R-Y nhằm duy trì chất lượng tốt hơn so với tín hiệu composite.
• Reference: tín hiệu đồng bộ timing cho thiết bị video trong hệ thống sản xuất.
• AES/EBU: giao diện âm thanh số chuyên nghiệp.
• Balanced analog audio: cách truyền âm thanh cân bằng giúp hạn chế nhiễu trên đường tín hiệu.
• RS-422: chuẩn giao tiếp nối tiếp thường được sử dụng để điều khiển deck trong môi trường broadcast.
• Deck: thiết bị phát/ghi video chuyên nghiệp, đặc biệt phổ biến trong workflow tape và broadcast truyền thống.

Khả năng tương thích

Tên và mã sản phẩm CABLE-BDLKHDEXT3 được các nhà phân phối Blackmagic xác định là breakout cable cho DeckLink HD Extreme 3. Sơ đồ Desktop Video của Blackmagic cũng thể hiện “DeckLink HD Extreme 3 Breakout Cable” với đầy đủ 14 nhánh kết nối nói trên.

Một số tài liệu Blackmagic về DeckLink HD Extreme 3D+ cũng minh họa chính breakout cable mang tên DeckLink HD Extreme 3. Tuy nhiên không nên từ đó suy rộng rằng CABLE-BDLKHDEXT3 tương thích với mọi card DeckLink Extreme, DeckLink Studio hay DeckLink 4K. Các thế hệ card có thể khác đầu multi-pin, pinout và số lượng chức năng.

Giới hạn của Blackmagic Cable - DeckLink HD Extreme 3

• Không phải card capture hoặc playback độc lập.
• Không hoạt động độc lập nếu không được kết nối với card DeckLink tương thích.
• Không có mạch chuyển đổi video chủ động riêng.
• Không có SDI input hoặc SDI output trên chính breakout cable.
• Không có HDMI input hoặc HDMI output trên chính breakout cable.
• Không phải USB capture cable.
• Không phải Thunderbolt interface.
• Không phải Ethernet adapter.
• Không nên dùng với card có pinout khác chỉ vì đầu nối vật lý trông tương tự.

Ứng dụng thực tế

• Kết nối DeckLink HD Extreme 3 với deck video analog chuyên nghiệp.
• Capture video component analog Y, B-Y, R-Y.
• Playback video component analog tới monitor hoặc thiết bị ghi.
• Đưa analog audio stereo balanced vào card.
• Đưa analog audio stereo balanced từ card ra mixer hoặc thiết bị monitoring.
• Kết nối nguồn âm thanh số AES/EBU.
• Nhận tín hiệu reference để đồng bộ trong studio.
• Điều khiển deck thông qua giao tiếp RS-422.
• Thay thế breakout cable nguyên bản bị mất, hỏng connector hoặc đứt dây.

Những lỗi Blackmagic Cable - DeckLink HD Extreme 3 có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cable - DeckLink HD Extreme 3 có lỗi thiết kế.

Không nhận video component analog

Cần kiểm tra ba đường R-Y, Y và B-Y input đã được cắm đúng vị trí, card đang chọn đúng nguồn analog và thiết bị phát đang xuất đúng định dạng. Chỉ một connector bị lỏng cũng có thể khiến hình ảnh mất màu hoặc sai màu.

Video analog bị sai màu

Kiểm tra R-Y và B-Y có bị đảo vị trí hay không. Ngoài ra cần kiểm tra chuẩn mức analog và cấu hình component trong phần mềm Blackmagic Desktop Video phù hợp với thiết bị nguồn.

Mất một kênh analog audio

Nếu chỉ mất Left hoặc Right, nên đảo thử hai nguồn audio để xác định lỗi nằm ở thiết bị phát, cáp XLR, nhánh breakout hay cấu hình card. Connector XLR, dây dẫn và đầu multi-pin đều cần được kiểm tra.

AES/EBU không nhận tín hiệu

Cần xác nhận đang sử dụng đúng AES/EBU In thay vì AES/EBU Out và nguồn đang phát tín hiệu số phù hợp. Không nên đưa analog audio vào đường AES/EBU chỉ vì sử dụng connector dạng BNC.

RS-422 không điều khiển được deck

Kiểm tra đầu Deck Control, cáp nối tiếp, thiết lập remote/local trên deck và cấu hình phần mềm. Nếu video vẫn capture bình thường nhưng không điều khiển deck được, lỗi có thể chỉ nằm ở nhánh RS-422.

Reference không khóa

Kiểm tra nguồn reference, chuẩn tín hiệu, connector BNC và đường Ref In. Reference không khóa không nhất thiết đồng nghĩa card hoặc breakout cable hỏng; nguyên nhân có thể từ thiết bị đồng bộ bên ngoài.

Quy trình khoanh vùng sự cố Blackmagic Cable - DeckLink HD Extreme 3

1. Xác nhận đúng sản phẩm CABLE-BDLKHDEXT3 và đúng card DeckLink tương thích.
2. Kiểm tra đầu multi-pin của breakout cable đã được gắn chắc vào card và không có chân tiếp xúc cong hoặc hư hỏng.
3. Xác định chính xác nhánh tín hiệu cần kiểm tra dựa trên nhãn từ số 2 đến 15.
4. Với component video, kiểm tra riêng R-Y, Y và B-Y, bảo đảm không đảo input/output.
5. Với analog audio, thử từng kênh Left và Right bằng nguồn đã xác nhận hoạt động tốt.
6. Với AES/EBU, xác nhận đúng chiều In/Out và nguồn tín hiệu số tương thích.
7. Kiểm tra Ref In bằng nguồn reference đã biết hoạt động nếu vấn đề liên quan đồng bộ.
8. Kiểm tra RS-422 với deck khác hoặc cáp điều khiển đã xác nhận tốt nếu không có phản hồi điều khiển.
9. Kiểm tra Blackmagic Desktop Video, driver và cấu hình input/output để loại trừ lỗi phần mềm.
10. Nếu vẫn lỗi, đo continuity từng nhánh và kiểm tra connector, dây dẫn, mối hàn cũng như cổng breakout trên card trước khi quyết định thay thế.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Đầu multi-pin chính nối vào card DeckLink.
• Chân tiếp xúc bên trong đầu multi-pin.
• Connector RS-422 Deck Control.
• BNC R-Y, Y và B-Y input.
• BNC R-Y, Y và B-Y output.
• Connector Ref In.
• Connector AES/EBU input và output.
• XLR Audio In Left/Right.
• XLR Audio Out Left/Right.
• Các mối hàn bên trong connector.
• Lõi dây và shield của từng nhánh breakout.
• Vị trí chia nhánh thường chịu lực kéo hoặc uốn.
• Cổng breakout trên card DeckLink nếu thử cáp tốt vẫn không hoạt động.

Những điểm dễ nhập sai về Blackmagic Cable - DeckLink HD Extreme 3

• Tên đúng là Blackmagic Cable - DeckLink HD Extreme 3.
• Mã sản phẩm là CABLE-BDLKHDEXT3.
• Đây là breakout cable, không phải card DeckLink HD Extreme 3.
• Cáp có 14 nhánh chức năng được đánh số 2 đến 15 trên sơ đồ Blackmagic.
• Component input là R-Y In, Y In và B-Y In.
• Component output là R-Y Out, Y Out và B-Y Out.
• Có một Reference Input, không phải video program input.
• Có AES/EBU In và AES/EBU Out; không nhập chúng thành analog audio.
• Có 2 analog audio input và 2 analog audio output tương ứng Left/Right.
• Có RS-422 Deck Control, không phải Ethernet.
• Không có SDI trên breakout cable. SDI nằm trực tiếp trên card DeckLink.
• Không có HDMI trên breakout cable. HDMI cũng nằm trực tiếp trên card.
• Không lấy thông số 3G-SDI hoặc 2K của card rồi mô tả chúng thành chuẩn của từng nhánh breakout cable.
• Không mặc định dùng chung với DeckLink 4K, DeckLink Studio hoặc các DeckLink Extreme đời khác vì pinout và breakout cable có thể khác.

FAQ – Blackmagic Cable - DeckLink HD Extreme 3

Blackmagic Cable - DeckLink HD Extreme 3 dùng để làm gì?

Cáp dùng để tách kết nối multi-pin của card DeckLink thành các cổng component analog video, reference, AES/EBU, analog audio và RS-422.

Mã sản phẩm là gì?

Mã được các đại lý Blackmagic công bố là CABLE-BDLKHDEXT3.

Cáp có SDI input/output không?

Không. Theo sơ đồ Blackmagic, SDI input và output nằm trực tiếp trên card DeckLink, không nằm trong 14 nhánh breakout cable.

Cáp có HDMI không?

Không. HDMI input và output cũng nằm trực tiếp trên card.

Cáp có video component input và output không?

Có. Cáp cung cấp R-Y, Y và B-Y cho cả đầu vào lẫn đầu ra.

Cáp có analog audio không?

Có. Có Audio In Left/Right và Audio Out Left/Right dạng balanced analog audio chuyên nghiệp.

Cáp có AES/EBU không?

Có một AES/EBU input và một AES/EBU output.

RS-422 trên cáp dùng làm gì?

RS-422 Deck Control dùng để điều khiển các deck video chuyên nghiệp trong workflow capture và playback hỗ trợ điều khiển từ phần mềm.

CABLE-BDLKHDEXT3 có dùng như thiết bị capture độc lập không?

Không. Đây chỉ là breakout cable và phải làm việc cùng card DeckLink tương thích.

Kiểm tra, sửa chữa Blackmagic Cable - DeckLink HD Extreme 3 tại Viện Máy Tính

Blackmagic Cable - DeckLink HD Extreme 3 CABLE-BDLKHDEXT3 là breakout cable chuyên dụng để khai thác các kết nối analog video, audio, reference và deck control của card DeckLink HD Extreme 3. Cấu trúc nhiều nhánh giúp kết nối thuận tiện trong studio nhưng cũng khiến từng connector có thể phát sinh lỗi độc lập sau thời gian dài tháo lắp hoặc chịu lực cơ học.

Khi gặp tình trạng mất component video, sai màu, mất một kênh analog audio, AES/EBU không hoạt động, reference không khóa hoặc RS-422 không điều khiển được deck, cần kiểm tra đúng từng nhánh, connector, mối hàn, dây dẫn và đầu multi-pin. Đồng thời nên loại trừ lỗi cấu hình Blackmagic Desktop Video, card DeckLink và thiết bị ngoại vi trước khi kết luận breakout cable bị hỏng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic Cable - DeckLink HD Extreme 3 cùng hệ thống DeckLink liên quan, khoanh vùng lỗi từ connector BNC/XLR/RS-422, dây dẫn và đầu multi-pin đến cổng giao tiếp trên card trước khi sửa chữa hoặc thay thế.
