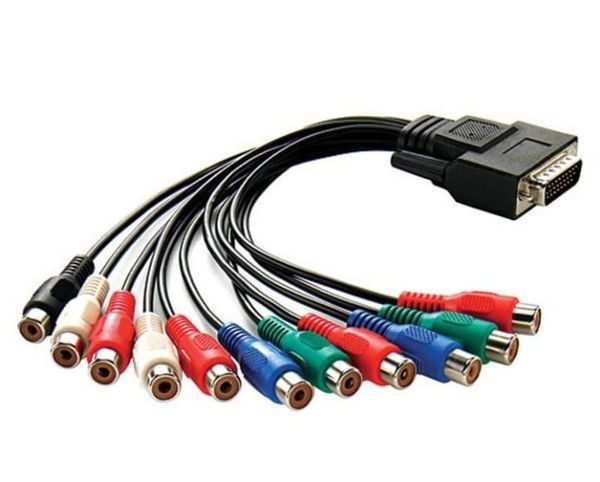

Blackmagic Cable - Intensity Pro, mã CABLE-BINTSPRO, là breakout cable thay thế dành cho card Blackmagic Intensity Pro. Cáp tách đầu kết nối đa chân trên card thành nhiều đầu RCA riêng để kết nối video analog component, composite, S-Video thông qua cách đấu phù hợp, âm thanh analog stereo và tín hiệu âm thanh số AES/SPDIF output.
Đây là phụ kiện thụ động, không phải capture card độc lập. Toàn bộ quá trình số hóa, xử lý, capture và playback được thực hiện bởi card Intensity Pro bên trong máy tính; breakout cable chỉ đưa các đường tín hiệu analog và digital audio từ card ra các connector RCA thuận tiện hơn cho camera, đầu phát, đầu VHS, monitor và thiết bị AV khác.
Một điểm rất quan trọng khi nhập thông tin sản phẩm là Blackmagic Cable - Intensity Pro không có HDMI trên chính breakout cable. Hai cổng HDMI input và HDMI output nằm trực tiếp trên bracket của card Intensity Pro. Ngoài ra, Composite và S-Video cũng không có connector chuyên biệt riêng trên cáp mà sử dụng các đầu RCA của hệ thống component theo cấu hình được Blackmagic hướng dẫn.
Component analog video sử dụng ba đường riêng gồm Y, B-Y và R-Y. Breakout cable có đủ ba RCA input và ba RCA output để Intensity Pro capture hoặc playback video component. Khi kết nối phải đúng từng nhãn; việc đảo R-Y và B-Y có thể làm màu hiển thị sai rõ rệt.
Component có thể phục vụ cả SD và HD trong phạm vi định dạng mà card Intensity Pro hỗ trợ. Tuy nhiên đây là khả năng của card; bản thân CABLE-BINTSPRO chỉ là đường kết nối và không quyết định độ phân giải hay tốc độ khung hình.
Intensity Pro hỗ trợ capture và playback Composite NTSC/PAL. Composite không có một nhánh riêng mang nhãn Composite trên breakout cable. Khi capture Composite, nguồn video RCA được nối vào Y In, tức nhánh số 8, sau đó người dùng chọn Composite trong phần mềm cấu hình Blackmagic.
Ở chiều output, đường Y Out được dùng cho tín hiệu composite khi card được cấu hình tương ứng. Vì vậy không nên đếm thêm một RCA composite input và một RCA composite output ngoài sáu RCA component đã có.
Blackmagic Intensity Pro hỗ trợ S-Video SD bằng cách tái sử dụng các đường Y và B-Y trên breakout cable. Tài liệu Blackmagic hướng dẫn sử dụng adapter S-Video sang hai RCA để tách thành phần Y và C. Adapter này không được tích hợp thành một đầu mini-DIN S-Video trên CABLE-BINTSPRO.
Do đó, khi nhập sản phẩm không nên ghi rằng breakout cable có “1 cổng S-Video”. Chính xác hơn là card hỗ trợ S-Video thông qua các RCA analog của breakout cable và cần adapter phù hợp để nối thiết bị S-Video tiêu chuẩn.
CABLE-BINTSPRO có hai RCA analog audio input và hai RCA analog audio output, tạo thành cặp stereo trái/phải theo kiểu HiFi consumer. Các đầu này phù hợp với đầu phát, đầu ghi và thiết bị AV có RCA stereo.
Đây không phải XLR balanced audio. Không nên lấy thông số audio balanced của các DeckLink chuyên nghiệp khác để áp cho Intensity Pro.
Nhánh số 10 được Blackmagic ghi là AES/SPDIF Out. Đây là đường âm thanh số output trên RCA. Sơ đồ của Intensity Pro không liệt kê AES/SPDIF input trên breakout cable, vì vậy không được nhập thành digital audio input/output hai chiều.
Intensity Pro có HDMI input và HDMI output trực tiếp trên bracket của card PCI Express. Hai kết nối này không đi qua breakout cable CABLE-BINTSPRO. Vì thế khi người dùng mua riêng Cable - Intensity Pro, họ chỉ nhận phần cáp analog/audio breakout chứ không có thêm dây HDMI hay cổng HDMI trên cụm cáp.
Phân biệt này cũng giúp tránh việc lấy toàn bộ thông số card Intensity Pro rồi gán cho cáp. Breakout cable không phải capture card và không tự cung cấp HDMI capture, không nén video, không có PCI Express và không chạy phần mềm độc lập.
Blackmagic Cable - Intensity Pro CABLE-BINTSPRO được sản xuất làm breakout cable thay thế cho Blackmagic Intensity Pro và có cấu hình giống cáp đi kèm card. Blackmagic khi công bố Intensity Pro cũng xác nhận sản phẩm đi kèm breakout cable sử dụng RCA cho analog video và audio.
Một số đại lý được ủy quyền và thông tin trả lời từ chuyên gia sản phẩm Blackmagic tại đại lý cho biết CABLE-BINTSPRO cũng có thể sử dụng với Intensity Pro 4K. Tuy nhiên khi nhập dữ liệu sản phẩm nên giữ tên và đối tượng chính là Intensity Pro, đồng thời không trộn thông số video của Intensity Pro 4K vào thông số của cáp.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cable - Intensity Pro có lỗi thiết kế.
Cần xác nhận tín hiệu Composite được nối vào đúng Y In, nhánh số 8, và phần mềm Blackmagic đang được đặt ở chế độ Composite. Nếu chọn Component hoặc HDMI trong cấu hình, card có thể không hiển thị nguồn Composite dù cáp vẫn hoạt động bình thường.
Kiểm tra ba đầu R-Y, Y và B-Y đã nối đúng màu và đúng nhãn. Việc đảo R-Y với B-Y hoặc thiếu một trong các thành phần màu có thể khiến hình ảnh sai màu hoặc mất màu.
Kiểm tra Audio In Left và Audio In Right, nguồn RCA, mức tín hiệu và lựa chọn nguồn audio trong phần mềm. Nếu chỉ mất một bên, thử đổi hai đầu L/R để xác định lỗi theo nguồn hay theo nhánh cáp.
Nếu video hoặc audio output mất một đường riêng, có thể kiểm tra connector RCA, mối hàn, lõi dây và đầu multi-pin. Breakout cable có nhiều nhánh độc lập nên một nhánh có thể lỗi trong khi các nhánh khác vẫn hoạt động.
Cần xác nhận adapter S-Video sang RCA được đấu đúng Y và C theo hướng dẫn, đồng thời phần mềm được đặt đúng chế độ S-Video. Đây không phải cổng S-Video trực tiếp nên đấu sai hai thành phần có thể khiến hình ảnh mất hoặc hiển thị không đúng.
Với nguồn VHS hoặc thiết bị analog cũ, tín hiệu timing không ổn định có thể làm capture card khó khóa hình dù dây dẫn bình thường. Khi đó cần kiểm tra nguồn phát, định dạng PAL/NTSC, phần mềm và có thể cần thiết bị ổn định thời gian phù hợp thay vì thay breakout cable ngay.
Cáp dùng để đưa các kết nối analog video, analog audio và AES/SPDIF output từ card Blackmagic Intensity Pro ra các đầu RCA riêng biệt.
Mã sản phẩm là CABLE-BINTSPRO.
Có. Cáp có R-Y, Y và B-Y cho cả đầu vào lẫn đầu ra component analog video.
Có thông qua các đường analog dùng chung. Khi capture Composite, tín hiệu được nối vào Y In và phần mềm phải được cấu hình ở chế độ Composite.
Không. S-Video sử dụng các RCA Y/C của breakout cable thông qua adapter S-Video sang dual RCA phù hợp.
Không. HDMI input và output nằm trực tiếp trên card Intensity Pro.
Có hai kênh analog audio input và hai kênh output, gồm Left và Right.
Không theo sơ đồ Intensity Pro. Breakout cable có một đường AES/SPDIF Out nhưng không liệt kê AES/SPDIF In.
Không. Đây chỉ là breakout cable và cần được kết nối với card Intensity Pro hoặc phần cứng tương thích.
Blackmagic Cable - Intensity Pro CABLE-BINTSPRO là breakout cable RCA dành cho các đường component, composite/S-Video qua cấu hình dùng chung, analog audio stereo và AES/SPDIF output của Intensity Pro. Cáp đóng vai trò giao tiếp vật lý giữa card và các thiết bị AV analog bên ngoài.
Khi gặp hiện tượng không nhận hình, sai màu component, mất Composite, mất một kênh âm thanh, AES/SPDIF không hoạt động hoặc tín hiệu chập chờn, có thể cần kiểm tra đầu multi-pin, từng RCA, lõi dây, lớp shield, mối hàn, adapter S-Video và phần cài đặt trong Blackmagic Desktop Video. Nên thử chéo với nguồn và dây RCA đã xác nhận hoạt động để tránh kết luận nhầm cáp bị hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic Cable - Intensity Pro và hệ thống Intensity liên quan, khoanh vùng sự cố từ connector, dây dẫn, đường analog video/audio đến cổng breakout và card capture trước khi tiến hành sửa chữa hoặc thay thế.
