Blackmagic Cable - Micro BNC to BNC Female 700mm – cáp Micro BNC sang BNC female cho Video Assist

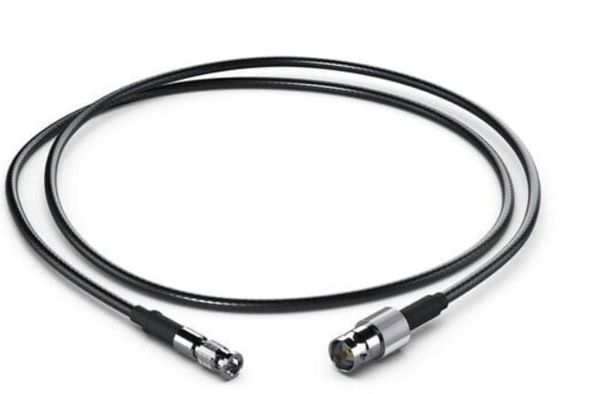

Blackmagic Cable - Micro BNC to BNC Female 700mm, mã CABLE-MICRO/BNCFM, là cáp chuyển kết nối SDI chuyên dụng của Blackmagic Design. Sản phẩm có một đầu Micro BNC nhỏ gọn với cơ chế khóa và một đầu BNC female kích thước đầy đủ, cho phép các thiết bị Blackmagic sử dụng cổng Micro BNC kết nối thuận tiện với hệ thống cáp SDI BNC tiêu chuẩn.

Blackmagic công bố cổng SDI trên các mẫu Video Assist 5 inch thế hệ hiện hành dưới dạng Micro BNC nhằm tiết kiệm không gian trên thân máy. Blackmagic Cable - Micro BNC to BNC Female 700mm được thiết kế cho Blackmagic Video Assist 5" 3G và Video Assist 5" 12G, tạo đầu BNC female để người dùng nối tiếp với cáp SDI BNC kích thước đầy đủ đang sử dụng trong camera rig, studio hoặc hệ thống production.

Đây là cáp kết nối thụ động, không phải converter, capture card hay bộ khuếch đại tín hiệu. Cáp không tự thay đổi độ phân giải, tốc độ khung hình hoặc chuẩn video. Khả năng SDI thực tế phụ thuộc thiết bị phát, thiết bị nhận, chuẩn tín hiệu, chất lượng toàn bộ đường cáp và model Video Assist đang sử dụng.

Thông số kỹ thuật Blackmagic Cable - Micro BNC to BNC Female 700mm

• Tên sản phẩm: Blackmagic Cable - Micro BNC to BNC Female 700mm.
• Mã sản phẩm: CABLE-MICRO/BNCFM.
• Hãng: Blackmagic Design.
• Loại sản phẩm: cáp adapter SDI.
• Đầu phía thiết bị: Micro BNC với thiết kế khóa.
• Đầu còn lại: BNC female kích thước đầy đủ.
• Chiều dài: 700 mm, tương đương khoảng 27,6 inch.
• Thiết bị được công bố tương thích: Blackmagic Video Assist 5" 3G và Blackmagic Video Assist 5" 12G.
• Ứng dụng: kết nối cổng Micro BNC SDI trên thiết bị với cáp SDI sử dụng BNC kích thước đầy đủ.
• Kiểu hoạt động: cáp thụ động, không có nguồn điện hoặc mạch xử lý riêng.
• Phiên bản gần giống: CABLE-MICRO/BNCML sử dụng đầu BNC male thay cho BNC female.

Phân tích các đầu kết nối

Đầu Micro BNC có khóa

Micro BNC là phiên bản connector đồng trục nhỏ gọn được sử dụng khi thiết bị không có đủ không gian cho BNC kích thước đầy đủ. Các mẫu Blackmagic Video Assist 5 inch 3G và 12G sử dụng Micro BNC cho SDI input và output. Kích thước nhỏ giúp Blackmagic duy trì thân máy 5 inch nhỏ gọn trong khi vẫn cung cấp kết nối SDI chuyên nghiệp.

Đầu Micro BNC trên cáp có cơ chế khóa để hạn chế việc connector bị tuột ngoài ý muốn khi camera hoặc monitor được di chuyển. Đây là điểm quan trọng trong rig quay, gimbal, monitor gắn trên camera và các môi trường production thường xuyên phải thao tác thiết bị.

Đầu BNC Female kích thước đầy đủ

Phía còn lại của CABLE-MICRO/BNCFM là BNC female. Đầu này cho phép nối với đầu BNC male của cáp SDI tiêu chuẩn, nhờ đó người dùng có thể sử dụng các dây SDI dài hơn tùy khoảng cách giữa Video Assist và camera, switcher hoặc thiết bị video khác.

Việc đầu BNC kích thước đầy đủ là female chính là điểm phân biệt quan trọng nhất giữa sản phẩm này và phiên bản CABLE-MICRO/BNCML. Phiên bản BNCML có đầu BNC male và phù hợp với cách đấu nối khác. Hai sản phẩm không nên bị gộp thành một SKU.

Khả năng SDI khi sử dụng với Video Assist

Blackmagic Video Assist 5" 12G HDR có một Micro BNC SDI input và một Micro BNC SDI output, hỗ trợ các tốc độ SDI 270Mb/s, 1.5G, 3G, 6G và 12G. Vì CABLE-MICRO/BNCFM được Blackmagic phân phối cho dòng Video Assist 5" 12G, nó được sử dụng để đưa kết nối Micro BNC của thiết bị ra BNC female nhằm nối với hệ thống SDI kích thước đầy đủ phù hợp.

Tuy nhiên không nên mô tả cáp như một bộ chuyển đổi 3G sang 12G hoặc ngược lại. Cáp chỉ truyền tín hiệu. Chuẩn SDI được sử dụng do thiết bị nguồn và Video Assist quyết định. Toàn bộ tuyến cáp, bao gồm dây SDI nối tiếp từ đầu BNC female, cũng phải đáp ứng băng thông cần thiết nếu muốn vận hành ổn định ở tốc độ cao.

Giải thích các thuật ngữ kỹ thuật quan trọng

• Micro BNC: connector đồng trục kích thước nhỏ, phù hợp với thiết bị video nhỏ gọn nhưng vẫn phục vụ kết nối SDI chuyên nghiệp.
• BNC: đầu nối đồng trục phổ biến trong hệ thống truyền hình, camera, monitor, converter và switcher chuyên nghiệp.
• BNC Female: đầu BNC dạng ổ nhận, được thiết kế để ghép với đầu BNC male tương ứng.
• SDI: Serial Digital Interface, chuẩn truyền video số chuyên nghiệp qua đường cáp đồng trục.
• 3G-SDI: chuẩn SDI có tốc độ danh nghĩa khoảng 3 Gb/s, thường dùng cho video HD tốc độ khung hình cao.
• 12G-SDI: chuẩn SDI băng thông cao hơn, được sử dụng trên Video Assist 5" 12G để hỗ trợ các định dạng video có băng thông lớn.
• Locking connector: connector có cơ chế giữ khóa giúp kết nối chắc chắn hơn khi thiết bị được di chuyển.

Khả năng tương thích

Các nguồn phân phối Blackmagic xác nhận CABLE-MICRO/BNCFM được thiết kế cho Blackmagic Video Assist 5" 3G và Blackmagic Video Assist 5" 12G. Đây là hai model cần được ưu tiên khi nhập phần tương thích của sản phẩm.

Blackmagic Video Assist 5" 12G HDR sử dụng Micro BNC cho cả SDI input và SDI output. Do đó cáp có thể được dùng trên đường vào hoặc đường ra tùy cấu hình hệ thống. Ví dụ, cáp có thể tạo giao diện BNC female để nối dây SDI từ camera tới Video Assist hoặc từ Video Assist tới thiết bị nhận khác.

Thông tin từ chuyên gia sản phẩm Blackmagic tại đại lý ủy quyền cũng xác nhận CABLE-MICRO/BNCFM có thể sử dụng để nối Blackmagic Micro Studio Camera 4K G2 với thiết bị ATEM SDI thông qua một đoạn cáp SDI BNC phù hợp. Tuy nhiên khi nhập sản phẩm nên giữ Video Assist 5" 3G và 12G là nhóm tương thích chính được công bố trực tiếp trong mô tả phụ kiện.

Giới hạn của Blackmagic Cable - Micro BNC to BNC Female 700mm

• Không phải converter SDI.
• Không chuyển đổi SDI sang HDMI.
• Không chuyển đổi 3G-SDI thành 12G-SDI.
• Không phải capture card.
• Không có USB, HDMI, Ethernet hoặc audio connector.
• Không có nguồn điện riêng.
• Không có bộ khuếch đại hoặc reclocker chủ động.
• Không phải cáp quang SDI.
• Đầu BNC kích thước đầy đủ là female, không phải male.
• Chiều dài chính xác là 700 mm, không nên nhập nhầm với cáp Micro BNC có chiều dài khác.

Ứng dụng thực tế

• Kết nối Blackmagic Video Assist 5" 3G với dây SDI BNC tiêu chuẩn.
• Kết nối Blackmagic Video Assist 5" 12G với hệ thống camera SDI.
• Mở rộng từ cổng Micro BNC nhỏ trên monitor sang BNC female dễ kết nối hơn.
• Sử dụng trên camera rig có Video Assist gắn gần camera.
• Nối Video Assist với switcher, router hoặc monitor SDI thông qua cáp BNC tiêu chuẩn phù hợp.
• Giảm lực tác động trực tiếp của dây SDI kích thước lớn lên cổng Micro BNC của thiết bị bằng một đoạn adapter cable ngắn.
• Thay thế cáp Micro BNC adapter bị thất lạc, connector hỏng hoặc tín hiệu không ổn định.

Những lỗi Blackmagic Cable - Micro BNC to BNC Female 700mm có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cable - Micro BNC to BNC Female 700mm có lỗi thiết kế.

Video Assist không nhận tín hiệu SDI

Cần kiểm tra đúng cổng SDI input, đầu Micro BNC đã khóa chắc và cáp BNC nối tiếp phía đầu female. Nguồn video cũng phải xuất đúng chuẩn mà model Video Assist hỗ trợ. Nếu một mắt xích trong tuyến cáp bị lỗi, màn hình có thể báo không có tín hiệu dù adapter vẫn bình thường.

Tín hiệu xuất hiện rồi mất hoặc chập chờn

Nguyên nhân có thể là Micro BNC chưa khóa hoàn toàn, đầu BNC nối tiếp bị lỏng, connector bị mòn hoặc dây bị tổn thương do uốn liên tục. Với tín hiệu SDI tốc độ cao, chất lượng đầu nối và toàn bộ tuyến dây ảnh hưởng rõ đến độ ổn định.

Hoạt động ở tốc độ thấp nhưng lỗi với tín hiệu băng thông cao

Nếu hệ thống nhận HD hoặc 3G-SDI nhưng không ổn định ở chế độ cần băng thông cao hơn, cần kiểm tra cả adapter và đặc biệt là dây BNC nối tiếp. Một dây SDI chất lượng thấp hoặc quá dài có thể trở thành điểm gây suy hao dù CABLE-MICRO/BNCFM vẫn tốt.

Đầu Micro BNC không khóa chắc

Kiểm tra connector có bị bụi, biến dạng hoặc chịu lực lệch trong quá trình sử dụng hay không. Không nên xoay, kéo hoặc bẻ đầu nối bằng lực lớn vì Micro BNC có kích thước nhỏ hơn BNC thông thường.

BNC female kết nối lỏng với dây SDI ngoài

Cần kiểm tra đầu BNC male của dây nối tiếp và đầu female trên adapter. Nếu thay dây BNC khác mà kết nối trở lại ổn định, nguyên nhân có thể nằm ở dây ngoài thay vì cáp Blackmagic.

Quy trình khoanh vùng sự cố Blackmagic Cable - Micro BNC to BNC Female 700mm

1. Xác nhận đúng mã CABLE-MICRO/BNCFM và không nhầm với CABLE-MICRO/BNCML.
2. Kiểm tra model thiết bị và xác định chính xác cổng Micro BNC SDI input hoặc output đang sử dụng.
3. Tháo và gắn lại đầu Micro BNC, bảo đảm cơ chế khóa đã giữ connector chắc chắn.
4. Kiểm tra đầu BNC female và đầu BNC male của dây SDI nối tiếp.
5. Thử một dây SDI kích thước đầy đủ khác đã xác nhận hoạt động tốt.
6. Kiểm tra nguồn phát đang xuất đúng định dạng và tốc độ SDI được thiết bị nhận hỗ trợ.
7. Thử ở một định dạng SDI băng thông thấp hơn nếu sự cố chỉ xuất hiện ở tín hiệu tốc độ cao.
8. Kiểm tra toàn bộ thân cáp 700 mm xem có đoạn bị dập, gập mạnh hoặc kéo căng hay không.
9. Thử CABLE-MICRO/BNCFM với thiết bị hoặc nguồn SDI khác tương thích để phân biệt lỗi adapter với lỗi cổng trên Video Assist.
10. Nếu cáp thử chéo hoạt động bình thường nhưng thiết bị vẫn mất SDI, tiếp tục kiểm tra connector Micro BNC và bo mạch SDI của thiết bị.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Connector Micro BNC phía thiết bị.
• Cơ cấu khóa của đầu Micro BNC.
• Connector BNC female kích thước đầy đủ.
• Tiếp điểm trung tâm của hai đầu connector.
• Lõi đồng trục bên trong cáp.
• Lớp shield chống nhiễu và duy trì đặc tính đường truyền.
• Các vị trí chống gập gần hai đầu connector.
• Toàn bộ cáp nếu có tình trạng đứt ngầm hoặc suy hao tín hiệu.
• Dây SDI BNC kích thước đầy đủ được nối tiếp với đầu BNC female.
• Cổng Micro BNC trên Blackmagic Video Assist nếu thử adapter khác vẫn không hoạt động.
• Mạch SDI của thiết bị nguồn hoặc thiết bị nhận nếu toàn bộ cáp được xác nhận bình thường.

Những điểm dễ nhập sai về Blackmagic Cable - Micro BNC to BNC Female 700mm

• Tên đầy đủ là Blackmagic Cable - Micro BNC to BNC Female 700mm.
• Mã sản phẩm là CABLE-MICRO/BNCFM.
• Chiều dài là 700 mm, tương đương khoảng 27,6 inch.
• Đầu kích thước đầy đủ là BNC female, không phải BNC male.
• Phiên bản gần giống CABLE-MICRO/BNCML sử dụng BNC male; không được gộp hai SKU.
• Cáp được công bố cho Video Assist 5" 3G và Video Assist 5" 12G.
• Đây là cáp SDI, không phải HDMI adapter.
• Không phải converter và không có bộ xử lý tín hiệu chủ động.
• Không có SDI input/output riêng theo nghĩa thiết bị điện tử; hai đầu cáp chỉ tạo đường kết nối giữa các thiết bị.
• Không nhập các thông số màn hình 5 inch, độ sáng, codec hoặc khe SD của Video Assist thành thông số của bản thân cáp.
• Không nhập 12G-SDI như chức năng chuyển đổi của cáp; model Video Assist 12G mới là thiết bị xử lý tín hiệu 12G-SDI.

FAQ – Blackmagic Cable - Micro BNC to BNC Female 700mm

Blackmagic Cable - Micro BNC to BNC Female 700mm dùng để làm gì?

Cáp dùng để chuyển giao diện Micro BNC trên thiết bị Blackmagic sang đầu BNC female kích thước đầy đủ, giúp nối với dây SDI BNC thông dụng.

Mã sản phẩm là gì?

Mã chính xác là CABLE-MICRO/BNCFM.

Cáp dài bao nhiêu?

Chiều dài được công bố là 700 mm, tương đương khoảng 27,6 inch.

Cáp có dùng cho Blackmagic Video Assist 5" 3G không?

Có. Đây là một trong hai dòng Video Assist 5 inch được các nguồn phân phối Blackmagic xác nhận tương thích với cáp.

Cáp có dùng cho Video Assist 5" 12G không?

Có. Video Assist 5" 12G sử dụng Micro BNC cho SDI input/output và CABLE-MICRO/BNCFM được thiết kế cho model này.

Đầu BNC kích thước đầy đủ là male hay female?

Phiên bản CABLE-MICRO/BNCFM sử dụng đầu BNC female. Nếu cần BNC male, Blackmagic có phiên bản gần giống CABLE-MICRO/BNCML.

Cáp có chuyển SDI sang HDMI không?

Không. Cả hai đầu đều phục vụ đường tín hiệu đồng trục SDI; cáp không có mạch chuyển đổi sang HDMI.

Cáp có cần nguồn điện không?

Không. Đây là cáp kết nối thụ động và không sử dụng nguồn cấp riêng.

Có thể nối thêm một dây SDI dài vào đầu BNC female không?

Có. Đây chính là một ứng dụng của đầu BNC female: nối với dây SDI BNC male có chiều dài phù hợp. Toàn bộ dây nối tiếp cần đáp ứng băng thông SDI đang sử dụng.

Kiểm tra, sửa chữa Blackmagic Cable - Micro BNC to BNC Female 700mm tại Viện Máy Tính

Blackmagic Cable - Micro BNC to BNC Female 700mm CABLE-MICRO/BNCFM là adapter cable SDI dài 700 mm, sử dụng Micro BNC khóa ở phía thiết bị và BNC female kích thước đầy đủ ở đầu còn lại. Phụ kiện phù hợp với Blackmagic Video Assist 5" 3G và 5" 12G, đặc biệt hữu ích khi cần nối các thiết bị nhỏ gọn với hệ thống dây SDI BNC tiêu chuẩn.

Khi xảy ra tình trạng mất SDI, tín hiệu chập chờn, connector không khóa chắc hoặc chỉ lỗi ở định dạng băng thông cao, cần kiểm tra đầu Micro BNC, BNC female, lõi đồng trục, lớp shield, đoạn chống gập và dây SDI nối tiếp. Đồng thời cần thử nguồn phát và thiết bị nhận khác để tránh kết luận sai nguyên nhân.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic Cable - Micro BNC to BNC Female 700mm cùng các thiết bị Blackmagic Video Assist và hệ thống SDI liên quan, khoanh vùng lỗi từ connector, cáp nối, tín hiệu đến cổng SDI trên thiết bị trước khi sửa chữa hoặc thay thế.

Hotline Viện Máy Tính: 0967891080
