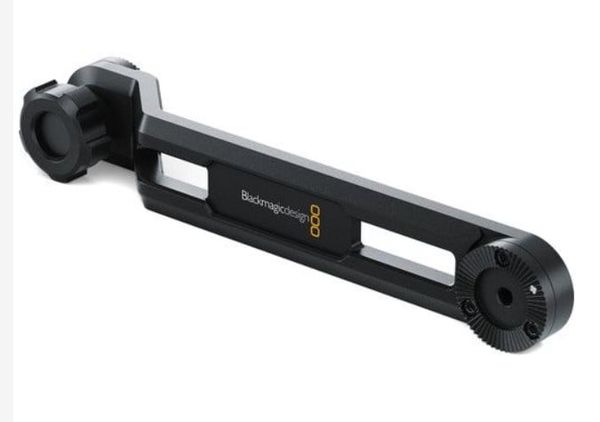

Blackmagic Camera URSA Mini - Extension Arm BMUMCA/EXTARM – tay nối rosette cho URSA Handgrip

Blackmagic Camera URSA Mini - Extension Arm, mã BMUMCA/EXTARM, là phụ kiện cơ khí được thiết kế để đưa Blackmagic URSA Handgrip ra xa thân camera và đặt tay cầm ở vị trí thuận tiện hơn khi vận hành camera trên vai. Extension Arm đặc biệt hữu ích khi kết hợp với URSA Mini Shoulder Mount Kit, bởi tay cầm bên hông của camera cần được đưa về phía trước và xuống thấp hơn để người quay có thể giữ camera ở tư thế tự nhiên.

Theo hướng dẫn chính thức của Blackmagic Design, đầu lõm của extension arm được gắn vào rosette trên shoulder mount baseplate, còn Blackmagic URSA Handgrip được lắp vào rosette ở đầu phía trước của arm. Người sử dụng có thể nới vít rosette, thay đổi góc của extension arm hoặc handgrip rồi siết lại để tạo tư thế cầm phù hợp với chiều dài cánh tay và cấu hình camera.

Đây là phụ kiện cơ khí, không phải tay cầm điện tử độc lập và không chứa nút Record, cổng LANC hay mạch điều khiển bên trong. Các chức năng điều khiển camera nằm trên Blackmagic URSA Handgrip. Khi sử dụng extension arm trong cấu hình shoulder mount, handgrip vẫn cần kết nối với cổng LANC của camera bằng cáp LANC đủ dài phù hợp.

Thông số kỹ thuật Blackmagic Camera URSA Mini - Extension Arm

• Tên sản phẩm: Blackmagic Camera URSA Mini - Extension Arm.
• Mã model/SKU: BMUMCA/EXTARM.
• Hãng sản xuất: Blackmagic Design.
• Loại phụ kiện: extension arm / tay nối cho handgrip.
• Ứng dụng chính: đưa Blackmagic URSA Handgrip đến vị trí thuận tiện khi quay vác vai.
• Phía sau: gắn vào rosette của URSA Mini Shoulder Mount baseplate.
• Phía trước: rosette để gắn Blackmagic URSA Handgrip.
• Khả năng điều chỉnh: thay đổi góc đặt arm và handgrip bằng cách nới rồi siết các vít rosette.
• Tương thích được nhà sản xuất mô tả: hệ thống URSA Mini sử dụng URSA Mini Shoulder Mount Kit và Blackmagic URSA Handgrip.
• Tương thích được các đại lý Blackmagic công bố: URSA Mini và URSA Mini Pro.
• URSA Broadcast: manual Blackmagic cũng hướng dẫn sử dụng extension arm của URSA Mini Shoulder Kit với side handle tùy chọn trên URSA Broadcast.
• Điện tử tích hợp: không có.
• Cổng tín hiệu: không có.
• EAN: 9338716004953 theo thông tin từ đại lý.

Cấu tạo và chức năng chính của BMUMCA/EXTARM

Đầu gắn với baseplate rosette

Một đầu của Blackmagic Camera URSA Mini - Extension Arm được thiết kế để gắn vào rosette trên shoulder mount baseplate. Manual Blackmagic mô tả đây là đầu lõm của extension arm. Khi lắp, người dùng đặt arm vào rosette, chỉnh góc xuống vị trí mong muốn rồi cố định bằng vít rosette.

Rosette là giao diện cơ khí có các răng ăn khớp với nhau. Khi hai mặt rosette được ép chặt bằng vít, các răng giúp hạn chế phụ kiện tự xoay dưới tải. Đây là cơ cấu phù hợp với handgrip vì tay người vận hành thường tạo lực khá lớn khi giữ, nâng hoặc thay đổi hướng camera.

Rosette phía trước cho Blackmagic URSA Handgrip

Đầu phía trước của extension arm là vị trí lắp Blackmagic URSA Handgrip. Handgrip được đặt vào rosette và siết bằng vít của chính handgrip. Nhờ có khớp rosette, góc của tay cầm có thể thay đổi để phù hợp với tư thế cổ tay thay vì bắt buộc nằm song song với extension arm.

Cấu hình này tạo ra hai vị trí điều chỉnh quan trọng: góc của extension arm tại baseplate và góc của handgrip tại đầu arm. Người quay có thể thay đổi cả hai để tìm vị trí cầm phù hợp khi camera đặt trên vai.

Kết nối điều khiển và cáp LANC

Blackmagic Camera URSA Mini - Extension Arm không có cổng kết nối điện tử. Khi Blackmagic URSA Handgrip được di chuyển ra xa thân camera bằng extension arm, tín hiệu điều khiển từ handgrip tới camera vẫn được truyền qua cáp LANC riêng.

Trong hướng dẫn lắp URSA Mini Shoulder Mount Kit, Blackmagic yêu cầu kết nối LANC output của Blackmagic URSA Handgrip tới LANC input trên camera bằng cáp LANC dài đi cùng Shoulder Mount Kit. Vì vậy cần phân biệt rõ extension arm với cáp LANC: arm giữ vị trí cơ khí của handgrip, còn LANC mới vận chuyển tín hiệu điều khiển.

Không nên nhập thông số “LANC input” hoặc “LANC output” như cổng của BMUMCA/EXTARM. Extension Arm không chứa dây tín hiệu tích hợp theo mô tả chính thức này và bản thân arm không thực hiện lệnh Start/Stop Record.

Giải thích các thuật ngữ kỹ thuật quan trọng

• Extension Arm: tay nối cơ khí dùng để thay đổi vị trí của handgrip so với thân hoặc baseplate camera.
• Rosette: khớp cơ khí dạng răng cho phép thay đổi góc phụ kiện rồi khóa chắc tại vị trí mong muốn.
• Baseplate: đế lắp phía dưới camera, có thể cung cấp shoulder pad, tripod interface và rosette cho phụ kiện.
• Handgrip: tay cầm dành cho người vận hành camera; Blackmagic URSA Handgrip có các chức năng điều khiển riêng.
• LANC: giao diện điều khiển có dây dùng để truyền các lệnh từ handgrip tới camera trong cấu hình URSA tương ứng.
• Shoulder Mount: hệ thống đế và đệm vai cho phép vận hành camera theo kiểu ENG/cầm vai.

Khả năng tương thích

Blackmagic Design mô tả URSA Mini Extension Arm trong phần hướng dẫn URSA Mini Shoulder Mount Kit. Extension arm dùng với Blackmagic URSA Handgrip và gắn vào rosette của shoulder mount baseplate. Các đại lý chuyên nghiệp xác định BMUMCA/EXTARM tương thích với URSA Mini và URSA Mini Pro.

Manual Blackmagic dành cho URSA Broadcast cũng hướng dẫn sử dụng extension arm trong URSA Mini Shoulder Kit khi người vận hành muốn dùng side handle với một cấu hình lens phù hợp. Điều này cho thấy extension arm thuộc hệ phụ kiện shoulder mounting của dòng URSA chứ không phải arm đa năng dành cho mọi camera Blackmagic.

Không nên tự gán BMUMCA/EXTARM cho Blackmagic URSA Cine. URSA Cine là thế hệ camera khác với hệ grip và extension arm riêng. Tương tự, Pocket Cinema Camera, PYXIS, Studio Camera và Micro Studio Camera không được mặc định tương thích chỉ vì có thể sử dụng các loại phụ kiện rig khác.

Cách lắp Blackmagic Camera URSA Mini - Extension Arm

1. Đặt camera trên bề mặt ổn định hoặc tripod để có đủ không gian thao tác phía bên của camera.
2. Xác nhận URSA Mini Shoulder Mount baseplate đã được lắp đúng và rosette không bị lỏng.
3. Đặt đầu lõm của extension arm vào rosette trên baseplate.
4. Hạ extension arm đến góc phù hợp với tư thế quay trên vai.
5. Siết vít rosette để cố định extension arm.
6. Đặt Blackmagic URSA Handgrip vào rosette phía trước của extension arm.
7. Điều chỉnh góc handgrip rồi siết vít giữ của tay cầm.
8. Kết nối LANC output của handgrip tới LANC input trên camera bằng cáp phù hợp.
9. Đặt camera lên vai, kiểm tra tư thế cổ tay và nới các rosette để điều chỉnh lại nếu cần.
10. Sau khi đạt vị trí phù hợp, kiểm tra lại toàn bộ vít trước khi bắt đầu quay.

Giới hạn của Blackmagic Camera URSA Mini - Extension Arm

• Không phải Blackmagic URSA Handgrip.
• Không phải URSA Mini Shoulder Mount Kit hoàn chỉnh.
• Không phải shoulder baseplate.
• Không có nút Start/Stop Record.
• Không có cổng LANC tích hợp trên bản thân extension arm.
• Không phải cáp LANC.
• Không có SDI, HDMI, USB-C, Ethernet hoặc XLR.
• Không cấp nguồn cho camera hoặc handgrip.
• Không phải monitor arm hay magic arm đa dụng.
• Không nên mặc định tương thích với URSA Cine hoặc mọi camera Blackmagic có thân máy lớn.

Ứng dụng thực tế

• Đưa URSA Handgrip về phía trước khi vận hành URSA Mini trên vai.
• Điều chỉnh góc tay cầm theo tư thế cổ tay của người quay.
• Tạo cấu hình ENG linh hoạt khi kết hợp với URSA Mini Shoulder Mount Kit.
• Sử dụng trên URSA Mini Pro với hệ shoulder mount và handgrip tương thích.
• Sử dụng với URSA Broadcast trong cấu hình side handle được Blackmagic hướng dẫn.
• Thay thế extension arm bị mất, cong, hỏng rosette hoặc mòn cơ cấu khóa.
• Điều chỉnh rig cho nhiều người vận hành có chiều dài cánh tay và tư thế quay khác nhau.

Những lỗi Blackmagic Camera URSA Mini - Extension Arm có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Camera URSA Mini - Extension Arm có lỗi thiết kế. Vì BMUMCA/EXTARM là phụ kiện cơ khí, các vấn đề trực tiếp của sản phẩm thường liên quan đến rosette, vít khóa, ren, độ rơ, cong arm hoặc hao mòn do quá trình sử dụng.

Extension Arm bị xoay dù đã siết vít

Cần kiểm tra hai bề mặt rosette đã ăn khớp hoàn toàn hay chưa. Bụi, vật lạ, răng rosette bị mòn hoặc vít chưa tạo đủ lực ép có thể khiến arm trượt góc khi người vận hành tác động lực lên handgrip.

Handgrip bị lỏng ở đầu phía trước

Kiểm tra vít của handgrip, rosette phía trước và bề mặt tiếp xúc. Nếu extension arm chắc tại baseplate nhưng chỉ handgrip bị xoay, sự cố nên được khoanh vùng ở khớp phía trước thay vì thay toàn bộ shoulder mount.

Khó điều chỉnh góc arm

Cần nới vít rosette đủ để các răng tách khỏi nhau trước khi xoay. Không nên cố ép arm xoay khi rosette vẫn đang ăn khớp vì có thể làm mòn hoặc sứt các răng định vị.

Vít rosette không siết hoặc bị kẹt

Nguyên nhân có thể do lắp lệch ren, ren bị bẩn, vít biến dạng hoặc phần ren trên mount bị hư. Không nên dùng lực quá lớn vì có thể làm hỏng ren và khiến arm không còn khả năng cố định an toàn.

Nút điều khiển trên handgrip không hoạt động sau khi lắp arm

Extension arm không truyền tín hiệu điều khiển. Trong trường hợp này cần kiểm tra cáp LANC, đầu nối LANC, Blackmagic URSA Handgrip và camera. Nếu arm vẫn giữ handgrip chắc chắn thì sự cố điện tử không phải lỗi trực tiếp của extension arm.

Arm có độ rơ hoặc biến dạng

Nếu từng chịu va đập, rơi camera hoặc lực lớn lên handgrip, cần kiểm tra thân arm, hai đầu rosette và vít. Không nên tiếp tục sử dụng một extension arm bị cong hoặc nứt với camera nặng vì độ ổn định của hệ shoulder rig có thể bị ảnh hưởng.

Quy trình khoanh vùng sự cố Blackmagic Camera URSA Mini - Extension Arm

1. Xác nhận đúng sản phẩm BMUMCA/EXTARM và đúng hệ URSA Mini Shoulder Mount/Handgrip tương thích.
2. Đặt camera trên tripod hoặc bề mặt ổn định trước khi kiểm tra cơ cấu extension arm.
3. Kiểm tra rosette phía baseplate có bụi, răng mòn, nứt hoặc biến dạng hay không.
4. Kiểm tra vít rosette phía baseplate, ren và khả năng tạo lực siết.
5. Kiểm tra rosette phía trước của extension arm và vít giữ Blackmagic URSA Handgrip.
6. Tháo handgrip rồi thử độ chắc của extension arm riêng để xác định vị trí phát sinh độ rơ.
7. Quan sát thân arm để phát hiện cong, nứt hoặc dấu hiệu va đập cơ học.
8. Nếu lỗi liên quan nút điều khiển handgrip, kiểm tra cáp LANC và cổng LANC riêng, không quy lỗi ngay cho extension arm.
9. Lắp lại toàn bộ hệ thống, điều chỉnh góc phù hợp rồi siết các rosette trước khi thử trên vai.
10. Nếu arm vẫn trượt hoặc có hư hỏng kết cấu, ngừng sử dụng với camera cho đến khi bộ phận được kiểm tra hoặc thay thế.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Thân Blackmagic URSA Mini Extension Arm.
• Rosette phía gắn với shoulder mount baseplate.
• Rosette phía gắn Blackmagic URSA Handgrip.
• Răng định vị trên hai mặt rosette.
• Vít rosette và cơ cấu siết.
• Ren bên trong vị trí bắt vít.
• Shoulder mount baseplate nếu rosette phía baseplate bị hỏng.
• Blackmagic URSA Handgrip nếu khớp phía handgrip bị rơ.
• Cáp LANC dài nếu các nút điều khiển trên handgrip không hoạt động.
• Cổng LANC trên handgrip hoặc camera nếu thử cáp tốt vẫn không điều khiển được.

Những điểm dễ nhập sai về Blackmagic Camera URSA Mini - Extension Arm

• Tên chính xác là Blackmagic Camera URSA Mini - Extension Arm.
• Mã sản phẩm là BMUMCA/EXTARM.
• EAN 9338716004953 là thông tin được đại lý công bố.
• Đây là extension arm, không phải Blackmagic URSA Handgrip.
• Đây không phải URSA Mini Shoulder Mount Kit hoàn chỉnh; extension arm chỉ là một thành phần của hệ shoulder rig.
• Một đầu arm gắn vào baseplate rosette, đầu phía trước nhận Blackmagic URSA Handgrip.
• Extension arm không có nút Record hoặc các nút điều khiển camera.
• Extension arm không có cổng LANC; cáp LANC riêng nối handgrip với camera.
• Không có HDMI, SDI, USB-C, Ethernet, XLR hoặc cổng nguồn.
• Không phải monitor arm, EVF extension hoặc magic arm đa năng.
• Không được nhầm với Blackmagic URSA Cine EVF Extension, là phụ kiện của hệ URSA Cine và phục vụ việc đưa kính ngắm EVF ra vị trí khác.
• Không lấy các thông số cảm biến, độ phân giải 4K/6K/12K, SDI hoặc codec của camera URSA rồi gán cho extension arm.
• Không tự ghi kích thước hoặc chiều dài cụ thể nếu không có thông số chính hãng xác nhận cho BMUMCA/EXTARM.

FAQ – Blackmagic Camera URSA Mini - Extension Arm

Blackmagic Camera URSA Mini - Extension Arm dùng để làm gì?

Phụ kiện dùng để đưa Blackmagic URSA Handgrip ra vị trí thuận tiện hơn khi camera được vận hành trên vai với hệ shoulder mount.

Mã sản phẩm của Extension Arm là gì?

Mã sản phẩm là BMUMCA/EXTARM.

Extension Arm gắn vào đâu?

Theo manual Blackmagic, đầu lõm của arm gắn vào rosette trên URSA Mini Shoulder Mount baseplate, còn handgrip được gắn vào rosette phía trước.

Có thể thay đổi góc của Extension Arm không?

Có. Người dùng có thể nới vít rosette, điều chỉnh vị trí arm và handgrip rồi siết lại theo tư thế mong muốn.

Extension Arm có nút Record không?

Không. Các nút điều khiển nằm trên Blackmagic URSA Handgrip; BMUMCA/EXTARM chỉ là tay nối cơ khí.

Extension Arm có truyền tín hiệu LANC không?

Không. Handgrip phải được nối với camera bằng cáp LANC riêng phù hợp.

Có dùng cho URSA Mini Pro không?

Có. Các đại lý Blackmagic công bố BMUMCA/EXTARM tương thích với URSA Mini và URSA Mini Pro.

Có thể sử dụng với URSA Broadcast không?

Manual Blackmagic dành cho URSA Broadcast hướng dẫn sử dụng extension arm của URSA Mini Shoulder Kit để đặt side handle ở vị trí thuận tiện khi cấu hình camera yêu cầu.

Extension Arm có phải Shoulder Mount Kit hoàn chỉnh không?

Không. Shoulder Mount Kit còn bao gồm baseplate, top handle và các thành phần khác. BMUMCA/EXTARM là phụ kiện extension arm riêng.
