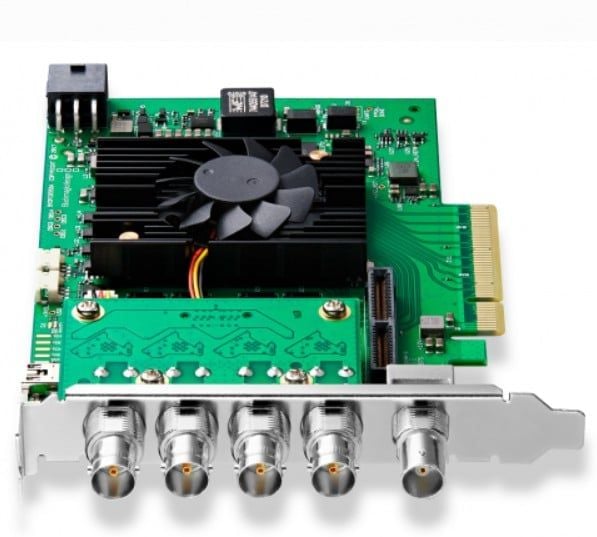

BLACKMAGIC Capture card DeckLink 8K Pro G2

Blackmagic DeckLink 8K Pro G2 BDLKHCPRO8K12GG2 – card capture playback 8K, 4 x 12G-SDI và HDMI 2.1

Blackmagic DeckLink 8K Pro G2 là card capture và playback video chuyên nghiệp lắp trong máy tính qua giao tiếp PCI Express, được thiết kế cho các workflow điện ảnh, hậu kỳ, broadcast và video độ phân giải rất cao. Card hỗ trợ từ SD, HD, 2K, Ultra HD, 4K DCI cho tới 8K và 8K DCI, kết hợp bốn cổng 12G-SDI hai chiều với hệ thống HDMI 2.1 để đáp ứng nhiều loại nguồn video chuyên nghiệp.

Điểm nổi bật của DeckLink 8K Pro G2 là bốn kết nối 12G-SDI có thể cấu hình làm input hoặc output. Với DeckLink SDK, người dùng có thể cấu hình tối đa bốn luồng video độc lập theo các hướng khác nhau với định dạng và tốc độ khung hình riêng, tối đa 4K DCI 60p trong chế độ multi-channel. Khi làm việc ở độ phân giải cao, card hỗ trợ 8K tới 60 fps và HD hoặc 4K tới 120 fps.

DeckLink 8K Pro G2 còn hỗ trợ YUV 4:2:2 8-bit và 10-bit, RGB 4:4:4 10-bit và 12-bit, không gian màu Rec. 2020 cùng các workflow HDR. Đây là card capture/playback PCIe chứ không phải switcher độc lập, thiết bị ghi hình standalone hay GPU. Card cần được lắp trong máy tính phù hợp và sử dụng driver Blackmagic Desktop Video cùng phần mềm hỗ trợ.

Thông số kỹ thuật Blackmagic DeckLink 8K Pro G2

• Tên sản phẩm: Blackmagic DeckLink 8K Pro G2.

• Mã sản phẩm: BDLKHCPRO8K12GG2 theo thông tin từ các đại lý Blackmagic.

• Loại: card capture và playback video PCI Express chuyên nghiệp.

• SDI Video I/O: 4 x 12G-SDI hai chiều.

• SDI hỗ trợ: SD, HD, 2K, 4K và 8K.

• SDI link: hỗ trợ single link, dual link và quad link 4:2:2/4:4:4.

• 3D: SDI có thể chuyển đổi 2D/3D và hỗ trợ dual-stream left eye/right eye.

• HDMI Video Input: 1 x HDMI 2.1.

• HDMI Video Output: 1 x HDMI 2.1.

• SDI embedded audio: 16 kênh ở SD/HD/2K và tối đa 64 kênh ở 4K/8K.

• HDMI embedded audio: 8 kênh ở TMDS và tối đa 32 kênh ở FRL.

• Sync Input: Tri-Sync hoặc Black Burst.

• Remote Control: 1 x RS-422.

• Computer Interface: PCI Express Gen 3 x8, tương thích khe PCIe x8 và x16.

• Video SDI: YUV 4:2:2 và RGB 4:4:4.

• Độ sâu màu: YUV 8/10-bit; RGB hỗ trợ tới 12-bit tùy chế độ.

• Không gian màu: Rec. 601, Rec. 709 và Rec. 2020.

• HDR SDI: HDR static metadata, HLG và PQ.

• HDR HDMI: hỗ trợ Deep Color, HLG, PQ, HDR metadata và Dolby Vision trong các chế độ được hỗ trợ.

• Độ phân giải tối đa: 8K và 8K DCI tới 60 fps.

• High Frame Rate: HD và 4K tới 120 fps.

• Audio sampling: 48 kHz, 24-bit.

• Công suất tiêu thụ: 30 W.

• Lắp đặt: yêu cầu 2 vị trí PCI slot và kết nối nguồn từ bộ nguồn máy tính.

Phân tích 4 cổng 12G-SDI hai chiều

DeckLink 8K Pro G2 có bốn cổng BNC 12G-SDI nhưng không nên mô tả đơn giản là “4 input và 4 output” cố định. Cả bốn đều là bidirectional, nghĩa là có thể được cấu hình theo hướng input hoặc output tùy workflow. Đây là khác biệt quan trọng so với card có các cổng input/output cố định.

Ở workflow multi-channel tới 4K DCI 60p, DeckLink SDK cho phép cấu hình tối đa bốn luồng video theo bất kỳ hướng phù hợp. Ví dụ một hệ thống phần mềm chuyên dụng có thể sử dụng nhiều channel capture hoặc playback cùng lúc. Tuy nhiên không nên hiểu điều này là card có thể tạo bốn luồng 8K độc lập; thông số multi-channel được Blackmagic giới hạn tới 4K DCI 60p.

Đối với 8K, các kết nối SDI có thể hoạt động theo cấu hình link phù hợp để mang lượng dữ liệu lớn hơn. Card hỗ trợ single, dual và quad link cho các chuẩn tương ứng, vì vậy cần đấu đúng số đường SDI, đúng thứ tự và đúng cấu hình trong Blackmagic Desktop Video hoặc phần mềm sử dụng.

HDMI 2.1 Input và Output

Phiên bản G2 bổ sung hệ thống HDMI 2.1 với một HDMI input và một HDMI output. HDMI hỗ trợ SD, HD, Ultra HD, 4K và các chuẩn 8K được Blackmagic liệt kê. Với một số chế độ HDMI tốc độ rất cao, Blackmagic ghi rõ các định dạng 4K/8K frame rate cao chỉ hoạt động ở chế độ uncompressed.

HDMI 2.1 hỗ trợ Deep Color và HDR, đồng thời tự cấu hình theo khả năng của màn hình được kết nối. Tuy nhiên HDMI input không thể capture nguồn HDMI có bảo vệ sao chép. Đây là giới hạn thiết kế theo chuẩn bảo vệ nội dung, không phải lỗi card.

Độ phân giải và tốc độ khung hình

DeckLink 8K Pro G2 hỗ trợ nhiều chuẩn video chuyên nghiệp, từ 525i59.94 NTSC và 625i50 PAL đến HD, 2K DCI, Ultra HD, 4K DCI, 8K và 8K DCI. HD 1080p có thể đạt tới 120 fps; Ultra HD 2160p và 4K DCI cũng có các chế độ tới 120 fps.

Ở 8K UHD 4320p, card hỗ trợ 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 và 60 fps. 8K DCI cũng có danh sách tốc độ tương ứng tới 60 fps. Vì vậy không nên nhập giới hạn 8K30 cho DeckLink 8K Pro G2.

Màu sắc, sampling và HDR

Card hỗ trợ YUV 4:2:2 8-bit và 10-bit trong các chế độ phù hợp, đồng thời hỗ trợ RGB 4:4:4 8, 10 và 12-bit theo thông số SDI; 12-bit RGB được hỗ trợ trong các chế độ tới 8K DCI 30p. Không gian màu gồm Rec. 601 cho SD, Rec. 709 cho HD và Rec. 2020 cho các workflow wide color gamut.

HDR được hỗ trợ thông qua metadata HDR tĩnh, HLG và PQ. Phía HDMI còn hỗ trợ Dolby Vision tới Ultra HD và 4K DCI 60p theo thông số của Blackmagic. Khả năng màu thực tế còn phụ thuộc định dạng video, phần mềm, thiết bị nguồn và màn hình đầu ra.

Audio nhúng qua SDI và HDMI

Bốn đường SDI có thể mang audio embedded cùng tín hiệu video. Blackmagic công bố 16 kênh audio trong SD, HD và 2K, tăng lên tối đa 64 kênh trong 4K và 8K. Đây là số kênh audio nhúng của luồng SDI chứ không phải 64 đầu nối audio vật lý.

HDMI hỗ trợ 8 kênh embedded audio trong chế độ TMDS và 32 kênh trong chế độ FRL. Audio sử dụng chuẩn sampling 48 kHz, 24-bit theo chuẩn truyền hình.

Sync Input và RS-422

Sync Input hỗ trợ Tri-Sync hoặc Black Burst để đồng bộ DeckLink với hệ thống video chuyên nghiệp. Trong studio nhiều thiết bị, reference giúp camera, switcher, playback server và card I/O làm việc theo timing chung, hạn chế các vấn đề khi chuyển nguồn hoặc phát tín hiệu.

RS-422 dùng cho remote/deck control trong workflow thiết bị video chuyên nghiệp. Đây là giao tiếp điều khiển, không phải Ethernet và không mang video 12G-SDI.

Giao tiếp PCI Express và yêu cầu lắp đặt

DeckLink 8K Pro G2 sử dụng PCI Express Gen 3 x8 và tương thích với khe PCIe x8 hoặc x16 có đủ lane và băng thông. Blackmagic yêu cầu hai vị trí slot vật lý do card đi cùng HDMI 2.1 mezzanine card, đồng thời cần kết nối nguồn từ power supply của máy tính.

Công suất tiêu thụ được hãng công bố là 30 W. Khi lắp trong workstation cần bảo đảm luồng gió tốt, khe PCIe không bị card khác che kín và nguồn máy tính có đầu cấp nguồn phù hợp. Máy tính cũng cần đủ hiệu năng CPU, RAM và đặc biệt là storage để xử lý video uncompressed hoặc 8K có bitrate rất cao.

Phần mềm và codec được hỗ trợ

Blackmagic cung cấp Desktop Video Utility, driver, Media Express, Disk Speed Test và các thành phần phần mềm liên quan. Card làm việc với nhiều ứng dụng chuyên nghiệp như DaVinci Resolve, Adobe Premiere Pro, Final Cut Pro, Avid Media Composer, After Effects, Pro Tools, OBS Studio, vMix và các giải pháp broadcast khác tùy hệ điều hành và khả năng hỗ trợ của phần mềm.

Danh sách codec được hãng công bố gồm AVC-Intra, AVCHD, Canon XF MPEG2, DV, DVCPRO, DPX, HDV, XDCAM, DNxHD, DNxHR, Apple ProRes và các định dạng uncompressed 8/10-bit. Cần lưu ý DeckLink là thiết bị video I/O; codec thực tế được xử lý kết hợp bởi phần mềm, hệ điều hành và workflow chứ card không phải một máy ghi codec standalone.

Khả năng tương thích

DeckLink 8K Pro G2 hiện hỗ trợ các nền tảng macOS, Windows và Linux theo danh sách hệ điều hành Blackmagic công bố. Máy tính phải có khe PCI Express phù hợp, hai vị trí slot vật lý và khả năng cấp nguồn cho card.

Ở phía video, card có thể kết nối với camera, switcher, router, VTR, monitor, projector và các thiết bị SDI/HDMI tương thích. Tuy nhiên định dạng đầu ra phải nằm trong khả năng của thiết bị nhận. Một màn hình HDMI chỉ hỗ trợ 4K không tự nhiên nhận được mọi chế độ 8K chỉ vì DeckLink có HDMI 2.1.

Giới hạn của Blackmagic DeckLink 8K Pro G2

• Không phải thiết bị capture USB hoặc Thunderbolt ngoài.

• Không hoạt động độc lập nếu chưa lắp vào máy tính phù hợp.

• Không phải GPU và không thay thế card đồ họa.

• Không phải switcher video như ATEM.

• Không phải recorder standalone như HyperDeck.

• HDMI input không capture được nội dung HDMI được bảo vệ sao chép.

• Bốn cổng SDI là bidirectional; không nên tính thành 4 input cộng thêm 4 output vật lý.

• Multi-channel tối đa bốn stream độc lập được Blackmagic mô tả tới 4K DCI 60p.

• 8K yêu cầu workstation và storage có băng thông rất cao, đặc biệt khi dùng uncompressed.

Ứng dụng thực tế

• Capture và playback 8K trong hệ thống hậu kỳ điện ảnh.

• Xuất hình tham chiếu HDR từ DaVinci Resolve tới monitor chuyên nghiệp.

• Ingest tín hiệu SDI từ camera, switcher hoặc video router.

• Playback nội dung 4K/8K tới hệ thống SDI hoặc HDMI.

• Xây dựng hệ thống multi-channel capture/playback tới bốn kênh 4K DCI 60p bằng DeckLink SDK.

• Làm việc với video HFR tới 120 fps ở HD và 4K.

• Ứng dụng trong color grading, VFX, broadcast, virtual production và production server.

Những lỗi Blackmagic DeckLink 8K Pro G2 có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic DeckLink 8K Pro G2 có lỗi thiết kế.

Máy tính không nhận DeckLink 8K Pro G2

Cần kiểm tra card đã cắm hết vào khe PCIe hay chưa, khe có đủ lane hay không, dây cấp nguồn ngoài đã kết nối và Blackmagic Desktop Video đã được cài đúng phiên bản. Có thể thử khe PCIe khác phù hợp để loại trừ lỗi mainboard.

Không có tín hiệu SDI

Kiểm tra cổng đang được cấu hình input hay output, chuẩn SDI, frame rate, dây BNC và thiết bị nguồn. Với dual-link hoặc quad-link cần kiểm tra đúng thứ tự từng đường tín hiệu.

Không có tín hiệu HDMI

Kiểm tra HDMI mezzanine card, cáp HDMI 2.1, màn hình nhận và format đang xuất. Nếu capture HDMI, cần đảm bảo nguồn không sử dụng hệ thống bảo vệ sao chép.

Capture bị rớt frame

Nguyên nhân có thể nằm ở tốc độ ổ lưu trữ, bus PCIe, CPU, phần mềm hoặc định dạng quá nặng. 8K và uncompressed yêu cầu băng thông storage rất cao; nên sử dụng Disk Speed Test để đánh giá hệ thống lưu trữ.

8K hoặc 4K120 không hoạt động ổn định

Cần xác nhận đúng chuẩn tín hiệu, cáp SDI/HDMI phù hợp, băng thông PCIe, card đã được cấp nguồn đầy đủ và phần mềm hỗ trợ format đó. Không nên kiểm tra chỉ bằng một nguồn hoặc một dây duy nhất.

Màu sắc hoặc HDR hiển thị không đúng

Kiểm tra lựa chọn YUV/RGB, bit depth, Rec.709/Rec.2020, HLG/PQ, metadata HDR và cấu hình monitor. Sai màu không nhất thiết do phần cứng DeckLink.

Quy trình khoanh vùng sự cố Blackmagic DeckLink 8K Pro G2

1. Tắt máy và kiểm tra card đã được lắp chắc chắn vào khe PCIe Gen 3 x8 hoặc x16 phù hợp.

2. Kiểm tra dây cấp nguồn ngoài cho DeckLink và HDMI mezzanine card.

3. Khởi động máy và xác nhận Blackmagic Desktop Video nhận đúng DeckLink 8K Pro G2.

4. Cập nhật driver/firmware chính hãng nếu phiên bản hiện tại không tương thích.

5. Xác nhận từng cổng 12G-SDI đang được cấu hình đúng hướng input hoặc output.

6. Thử bằng tín hiệu HD hoặc 1080p đơn giản trước, sau đó tăng lên 4K và 8K để khoanh vùng vấn đề băng thông.

7. Thay thử cáp BNC hoặc HDMI đã xác nhận hỗ trợ chuẩn cần dùng.

8. Kiểm tra tốc độ storage bằng Blackmagic Disk Speed Test nếu capture bị drop frame.

9. Kiểm tra Sync Input, Tri-Sync hoặc Black Burst nếu sự cố liên quan đồng bộ hệ thống.

10. Nếu vẫn lỗi, thử card trên workstation tương thích khác để phân biệt lỗi card với mainboard, nguồn, PCIe hoặc phần mềm.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Bốn connector BNC 12G-SDI.

• Mạch I/O 12G-SDI và reclocking liên quan.

• HDMI 2.1 mezzanine card.

• HDMI input và HDMI output.

• Sync Input và connector reference.

• Cổng RS-422.

• Tiếp điểm PCI Express.

• Khe PCIe trên mainboard.

• Dây cấp nguồn ngoài và đầu nguồn trên card.

• Các linh kiện nguồn, regulator và bo mạch chính.

• Hệ thống tản nhiệt và luồng gió trong workstation.

• Driver, firmware và Blackmagic Desktop Video.

Những điểm dễ nhập sai về Blackmagic DeckLink 8K Pro G2

• Tên chính xác là Blackmagic DeckLink 8K Pro G2.

• Mã sản phẩm được đại lý Blackmagic công bố là BDLKHCPRO8K12GG2.

• Phải giữ hậu tố G2; không nhập như DeckLink 8K Pro thế hệ trước.

• G2 có HDMI 2.1 input và HDMI 2.1 output thông qua HDMI mezzanine card đi kèm.

• Có 4 cổng 12G-SDI bidirectional, không phải 4 input cố định cộng 4 output cố định.

• Bốn cổng SDI hỗ trợ SD/HD/2K/4K/8K và single/dual/quad link.

• 8K hỗ trợ tối đa 60 fps; HD và 4K hỗ trợ tới 120 fps.

• Multi-channel tới 4 luồng độc lập được hãng mô tả ở mức tối đa 4K DCI 60p, không phải bốn luồng 8K độc lập.

• SDI hỗ trợ tối đa 64 kênh embedded audio ở 4K/8K; đây không phải 64 cổng audio vật lý.

• Card dùng PCIe Gen 3 x8, không phải PCIe x4.

• Không nhầm với DeckLink 8K Pro Mini, model low-profile sử dụng bốn Micro BNC 12G-SDI và có cấu trúc phần cứng khác.

• Không nhầm với DeckLink 4K Extreme 12G; đây là model khác với cấu hình I/O riêng.

• Không gọi DeckLink 8K Pro G2 là switcher hoặc recorder độc lập; đây là card capture/playback cho máy tính.

FAQ – Blackmagic DeckLink 8K Pro G2

DeckLink 8K Pro G2 dùng để làm gì?

Card dùng để capture và playback video chuyên nghiệp qua SDI hoặc HDMI trong workstation hậu kỳ, broadcast, VFX và production.

DeckLink 8K Pro G2 có bao nhiêu cổng SDI?

Có bốn cổng 12G-SDI hai chiều. Mỗi cổng có thể được cấu hình làm input hoặc output tùy workflow.

Card có HDMI không?

Có. G2 có một HDMI 2.1 input và một HDMI 2.1 output thông qua HDMI mezzanine card.

DeckLink 8K Pro G2 hỗ trợ 8K bao nhiêu fps?

Blackmagic công bố hỗ trợ 8K và 8K DCI tới 60 fps.

Có hỗ trợ 4K120 không?

Có. SDI hỗ trợ các chuẩn Ultra HD và 4K DCI tới 120 fps theo danh sách format của hãng.

Có hỗ trợ 12-bit RGB không?

Có. SDI hỗ trợ RGB 4:4:4 tới 12-bit trong các chế độ phù hợp; hãng ghi rõ 12-bit RGB được hỗ trợ tới 8K DCI 30p.

Card có hỗ trợ HDR không?

Có. Hỗ trợ HDR static metadata, HLG, PQ và các workflow HDR qua SDI/HDMI; HDMI còn hỗ trợ Dolby Vision trong phạm vi hãng công bố.

DeckLink 8K Pro G2 có hoạt động độc lập không?

Không. Card phải được lắp trong máy tính có khe PCIe và sử dụng driver cùng phần mềm tương thích.

Có thể capture HDMI có HDCP không?

Không. Blackmagic xác nhận HDMI input không capture được nguồn HDMI được bảo vệ sao chép.

Kiểm tra, sửa chữa Blackmagic DeckLink 8K Pro G2 tại Viện Máy Tính

Blackmagic DeckLink 8K Pro G2 BDLKHCPRO8K12GG2 là card capture/playback PCIe chuyên nghiệp hỗ trợ bốn cổng 12G-SDI bidirectional, HDMI 2.1, 8K60, 4K120, HDR, Rec. 2020 và nhiều kênh audio embedded. Card phù hợp với các workstation hậu kỳ và production cần độ phân giải, frame rate và chất lượng màu cao.

Khi card không được máy tính nhận, mất SDI/HDMI, tín hiệu chập chờn, không khóa sync, capture bị drop frame hoặc không hoạt động ở 4K/8K, có thể cần kiểm tra nguồn cấp, PCI Express, BNC, HDMI mezzanine card, Sync Input, firmware, driver, storage và cấu hình phần mềm. Việc thử chéo bằng nguồn tín hiệu, dây và workstation đã xác nhận hoạt động giúp tránh thay nhầm phần cứng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Blackmagic DeckLink 8K Pro G2, khoanh vùng các lỗi liên quan nguồn, PCIe, 12G-SDI, HDMI 2.1, bo mạch, connector và phần mềm trước khi xác định phương án sửa chữa hoặc thay thế linh kiện phù hợp.
