Blackmagic Cintel Scanner 16mm Gate HDR, mã CINTELSGATE16MMHDR, là bộ phụ kiện chuyên dụng dùng để cấu hình Blackmagic Cintel Scanner cho film 16mm và Super 16mm. Bộ kit thay đổi phần skid plate và khoảng cách cơ khí tại các spool để cuộn film 16mm hẹp hơn được đặt đúng vị trí trong hệ thống vận chuyển film của scanner.

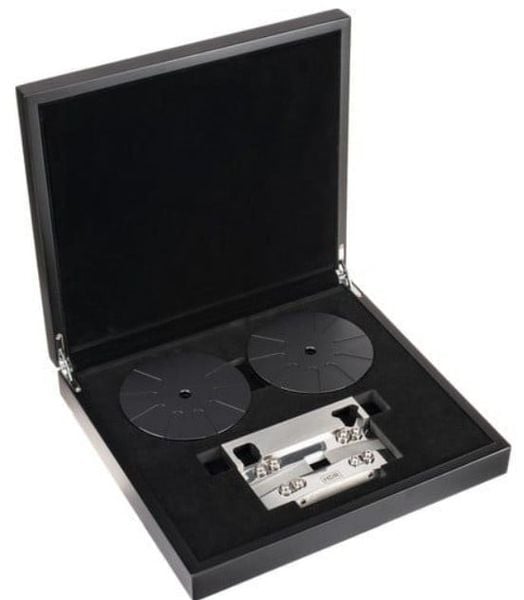

Theo Blackmagic Design, bộ Cintel Scanner 16mm Gate HDR gồm một skid plate 16mm, hai inner spacers, hai outer spacers và hai lõi film 3 inch. Các thành phần này phối hợp để căn đúng vị trí film trên spool, giữ film thẳng hàng với hệ roller và tạo đường vận chuyển thích hợp khi chuyển từ cấu hình 35mm sang 16mm.
Mặc dù tên sản phẩm có hậu tố HDR, CINTELSGATE16MMHDR không phải thiết bị điện tử xử lý HDR và không tự tăng dynamic range. Khả năng HDR thuộc hệ thống Cintel Scanner tương thích, nguồn sáng, cảm biến và chế độ scanning. Gate đảm nhiệm phần cơ khí cần thiết để scanner vận chuyển và quét film 16mm đúng vị trí.
Skid plate là thành phần trung tâm của bộ kit. Khi chuyển scanner từ 35mm sang 16mm, skid plate 35mm được tháo và thay bằng skid plate 16mm. Bộ phận này giúp đưa film 16mm đi qua vùng scanning ở vị trí hình học phù hợp với hệ thống transport và quang học của Cintel.
Skid plate không phải cảm biến, lens hoặc film gate điện tử. Nó là chi tiết cơ khí tiếp xúc và định hướng đường film. Vì film lưu trữ có thể rất cũ hoặc dễ hư hỏng, bề mặt skid plate cần sạch và không có cạnh sắc, bụi hoặc dị vật có thể tác động lên film.
Inner spacer được lắp tại phía trong của spool để điều chỉnh vị trí ngang của reel hoặc core 16mm. Do film 16mm có chiều rộng nhỏ hơn 35mm, các spacer giúp đưa cuộn film về đúng trục so với roller và skid plate.
Khi lắp không đúng spacer hoặc đảo sai vị trí, film có thể lệch so với đường transport. Vì vậy việc sử dụng đúng bộ spacer của kit quan trọng hơn việc chỉ thay skid plate.
Outer spacers được lắp phía ngoài reel hoặc core sau khi film đã được đặt lên feeding spool và take-up spool. Chúng giữ reel/core ở vị trí đúng trên spindle và hạn chế dịch chuyển ngang trong quá trình scanner vận hành.
Phiên bản HDR hiện hành được Blackmagic công bố đi kèm hai lõi film 3 inch. Film core có thể được sử dụng trong cấu hình cuộn film phù hợp với quy trình scanning và take-up. Đây là điểm khác cần lưu ý so với một số bộ 16mm Gate đời cũ được đại lý liệt kê với danh sách phụ kiện khác.
Các đại lý Blackmagic chuyên nghiệp xác định CINTELSGATE16MMHDR dùng để chuyển Cintel Scanner sang làm việc với cả Standard 16mm và Super 16mm. Hai format đều sử dụng film có chiều rộng danh nghĩa 16mm nhưng vùng hình ảnh và cách sử dụng diện tích film khác nhau.
Standard 16mm là định dạng 16mm truyền thống, còn Super 16 mở rộng vùng hình ảnh về phía khu vực vốn được dành cho soundtrack trên một số cấu hình. Việc scanner hỗ trợ từng định dạng còn liên quan tới optics, sensor area và cấu hình phần mềm của model Cintel đang sử dụng; gate chỉ đảm bảo phần vận chuyển film phù hợp.
Tên Cintel Scanner 16mm Gate HDR có thể khiến người nhập sản phẩm hiểu nhầm rằng gate chứa cảm biến hoặc mạch HDR. Thực tế đây là phụ kiện cơ khí. Blackmagic sử dụng gate HDR trong hệ Cintel Scanner G3 HDR+ và các cấu hình Cintel hiện hành có khả năng scanning HDR.
Ví dụ, Cintel Scanner G3 HDR+ được Blackmagic công bố có dynamic range 12 stops ở normal scan và có thể tăng thêm tới 3,5 stops trong HDR scan. Những con số này là thông số của scanner, không phải thông số riêng của CINTELSGATE16MMHDR. Không nên gán “15,5 stops” hoặc bất kỳ dynamic range nào trực tiếp cho film gate.
Blackmagic hiện liệt kê Cintel Scanner 16mm Gate HDR trong nhóm phụ kiện của Cintel Scanner G3 HDR+. Hãng cũng đưa 16mm Gate HDR vào bộ phụ kiện của Cintel Scanner G3 HDR+ 8/16. Phiên bản 8/16 thậm chí được cung cấp sẵn cả 16mm HDR Gate và 8mm HDR Gate trong hộp.
Với Cintel Scanner G3 HDR+ tiêu chuẩn, scanner hỗ trợ film 16mm và Super 16mm khi được cấu hình với gate phù hợp. Tuy nhiên trước khi thay phụ kiện cho một scanner đời cũ, cần kiểm tra revision phần cứng và hướng dẫn tương thích vì dòng Cintel đã trải qua nhiều thế hệ.
Quy trình cơ bản bắt đầu bằng việc tháo skid plate đang lắp trên scanner và thay bằng 16mm skid plate. Tài liệu hướng dẫn Cintel mô tả skid plate được giữ bằng các retention lever; khi tháo cần nhả đúng cơ cấu trước khi đưa plate ra ngoài.
Sau đó lắp inner spacer tại phía trong feeding spool và take-up spool. Reel hoặc film core 16mm được đặt lên spindle, tiếp theo là outer spacer để giữ cuộn film đúng vị trí. Khi lacing film cần đảm bảo film nằm đúng trên các roller và drive wheel trước khi tension được áp dụng.
Nếu film lệch theo phương ngang, cần kiểm tra spacer và alignment trước khi chạy. Không nên cố scan khi film cọ vào cạnh guide hoặc có dấu hiệu lệch khỏi roller vì film lưu trữ có thể bị xước hoặc hư perforation.
Blackmagic Cintel Scanner 16mm Gate HDR không có cổng điện tử. Các kết nối Thunderbolt, HDMI, XLR, USB hoặc PCI Express được nhắc tới trong hệ Cintel là của scanner hoặc phụ kiện khác, không phải của CINTELSGATE16MMHDR.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cintel Scanner 16mm Gate HDR có lỗi thiết kế. Vì CINTELSGATE16MMHDR là phụ kiện cơ khí, lỗi trực tiếp thường liên quan tới skid plate, spacer, lắp đặt, độ sạch, alignment hoặc hư hỏng film.
Kiểm tra inner spacer, outer spacer, reel/core và vị trí film trên roller. Sai thứ tự spacer hoặc một spacer chưa nằm sát đúng vị trí có thể làm cuộn film lệch khỏi trục thiết kế.
Dừng scanner ngay và kiểm tra bề mặt skid plate, guide, roller và film path. Không tiếp tục chạy một cuộn film có giá trị khi film đang tiếp xúc bất thường với thành phần cơ khí.
Kiểm tra retention lever đã được mở đúng khi lắp và đã khóa đúng sau khi plate được đặt vào. Không ép skid plate bằng lực mạnh khi cơ cấu giữ chưa ở đúng vị trí.
Cần kiểm tra cả alignment cơ khí và cấu hình scanner trong phần mềm. Nếu film đi đúng đường nhưng framing chưa đúng, nguyên nhân có thể nằm ở lựa chọn film gauge, framing hoặc calibration chứ không nhất thiết gate bị hỏng.
Gate không tự tạo tension. Cần kiểm tra spool, spacer, drive wheel, compliance arm và hệ transport của scanner. Không quy mọi lỗi tension cho skid plate.
Bộ kit dùng để cấu hình Blackmagic Cintel Scanner cho việc vận chuyển và scan film 16mm hoặc Super 16mm.
Mã chính xác là CINTELSGATE16MMHDR.
Blackmagic công bố gồm một skid plate 16mm, hai inner spacers, hai outer spacers và hai lõi film 3 inch.
Có. Các đại lý Blackmagic chuyên nghiệp xác nhận film format của CINTELSGATE16MMHDR gồm 16mm và Super 16mm.
Không. HDR scanning là khả năng của Cintel Scanner và hệ thống nguồn sáng/cảm biến tương ứng; gate là bộ phận cơ khí để vận chuyển film 16mm.
Không. Với scanner tương thích, người dùng thay skid plate và lắp đúng các spacer của bộ 16mm theo quy trình của hệ Cintel.
Không. Bộ gate là phụ kiện cơ khí và không có nguồn điện riêng.
Không nên gộp hai SKU. CINTELSGATE16MM là model 16mm Gate cũ, trong khi CINTELSGATE16MMHDR là phiên bản HDR hiện hành và có part number khác.
Blackmagic Cintel Scanner 16mm Gate HDR CINTELSGATE16MMHDR là bộ phụ kiện cơ khí dùng để chuyển hệ Cintel Scanner tương thích sang workflow 16mm và Super 16mm. Bộ kit gồm skid plate 16mm, spacer trong, spacer ngoài và lõi film 3 inch để căn chính xác cuộn film trong hệ transport.
Khi film chạy lệch, cọ cạnh, skid plate không khóa chắc, spacer bị mất hoặc film transport không ổn định, cần kiểm tra toàn bộ skid plate, retention lever, spacer, spool, core, roller và drive system trước khi tiếp tục scan. Việc dừng hệ thống sớm đặc biệt quan trọng khi xử lý film lưu trữ cũ hoặc vật liệu có giá trị.
