Blackmagic Cintel Scanner 8mm Gate HDR, mã CINTELSGATE8MMHDR, là bộ phụ kiện chuyên dụng giúp các hệ Blackmagic Cintel Scanner sử dụng cơ cấu vận chuyển capstan làm việc với film Standard 8mm và Super 8mm. Bộ kit thay đổi phần gate và vị trí cuộn film để vật liệu 8mm có chiều rộng nhỏ được căn đúng với đường transport và vùng quét của scanner.
Theo thông tin chính thức từ Blackmagic Design, bộ Cintel Scanner 8mm Gate HDR gồm một 8mm gate, hai inner spacers, hai outer spacers và hai reel adaptors. Các chi tiết này phối hợp để căn chính xác cuộn 8mm trên feeding spool và take-up spool, đồng thời đưa film đi qua scanner ở vị trí phù hợp với hệ thống quang học và capstan transport.
Điểm đặc biệt cần lưu ý là phụ kiện 8mm Gate HDR chỉ được Blackmagic chỉ định cho các model Cintel sử dụng capstan transport, bao gồm C-Drive, G3 và G3 HDR+. Đây không phải gate phổ quát dành cho mọi đời Cintel. Ngoài ra chữ “HDR” trong tên không có nghĩa bản thân gate chứa cảm biến hoặc bộ xử lý HDR; HDR scanning được thực hiện bởi scanner tương thích.

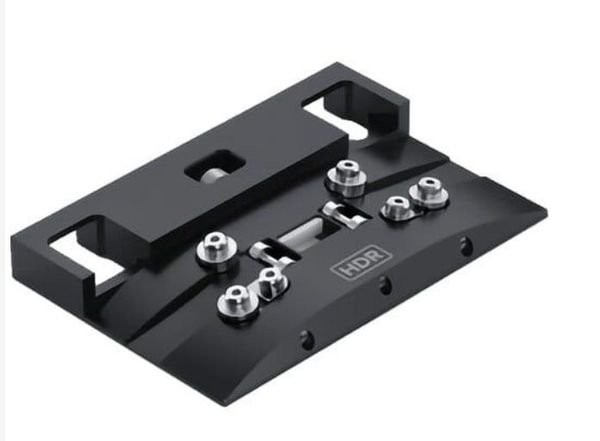

8mm gate là thành phần chính của CINTELSGATE8MMHDR. Gate định vị film 8mm tại khu vực quét, giúp film đi qua đúng vị trí hình học cần thiết so với nguồn sáng và hệ quang học của scanner. Vì Standard 8 và Super 8 nhỏ hơn đáng kể so với film 16mm hoặc 35mm, không thể chỉ đặt reel 8mm vào scanner rồi sử dụng gate lớn hơn.
Bề mặt của gate và các điểm film tiếp xúc phải được giữ sạch. Bụi, particle, vật cứng hoặc biến dạng ở khu vực này có thể gây ảnh hưởng tới đường chạy film hoặc tạo nguy cơ làm xước vật liệu lưu trữ.
Hai inner spacers được sử dụng để điều chỉnh vị trí ngang của reel tại feeding spool và take-up spool. Chúng giúp đưa reel 8mm về đúng trục tương quan với gate và capstan transport.
Nếu bỏ thiếu spacer hoặc lắp sai thứ tự, reel có thể nằm lệch so với đường film. Hiện tượng này có thể khiến film đi chéo qua roller, ma sát vào cạnh guide hoặc không ổn định khi shuttle.
Outer spacers được đặt ở phía ngoài để giữ reel đúng vị trí sau khi cuộn film và các spacer phía trong đã được lắp. Inner và outer spacer làm việc thành một hệ thống căn chỉnh, vì vậy không nên xem chúng như các vòng đệm tùy chọn có thể bỏ qua.
Khác với Cintel Scanner 16mm Gate HDR được Blackmagic cung cấp cùng hai lõi film 3 inch, 8mm Gate HDR đi kèm hai reel adaptors. Đây là một trong những điểm dễ nhập nhầm nhất giữa hai bộ gate.
Reel adaptor giúp hệ spool của Cintel tương thích với cách lắp reel 8mm trong cấu hình được hãng thiết kế. Không nên thay cụm từ “reel adaptors” thành “3-inch film cores”, vì đó là thành phần của bộ 16mm Gate HDR.
Thông số scanner Cintel capstan hiện hành của Blackmagic liệt kê cả 8mm và Super 8mm trong danh sách Film Gauges. Vì vậy Cintel Scanner 8mm Gate HDR được sử dụng trong workflow của cả hai định dạng nhỏ này khi kết hợp với scanner tương thích.
Standard 8mm và Super 8mm đều có chiều rộng film danh nghĩa khoảng 8mm nhưng khác về hình học perforation và diện tích hình ảnh. Super 8 sử dụng perforation nhỏ hơn để dành diện tích lớn hơn cho frame hình ảnh. Scanner và phần mềm phải được cấu hình đúng film gauge tương ứng để framing và vùng capture chính xác.
Không nên nhập một độ phân giải cố định như thông số riêng của CINTELSGATE8MMHDR. Blackmagic có nhiều cấu hình Cintel với hệ optics khác nhau nên effective resolution của Standard 8 và Super 8 có thể khác nhau giữa scanner.
Ví dụ, Cintel Scanner G3 HDR+ tiêu chuẩn được hãng liệt kê effective resolution 892 x 638 cho Super 8 và 752 x 567 cho Standard 8. Trong khi đó Cintel Scanner G3 HDR+ 8/16 sử dụng optics tối ưu riêng cho film nhỏ và đạt effective resolution 1390 x 994 cho Super 8, 1172 x 884 cho Standard 8.
Những con số trên là thông số của từng scanner, không phải độ phân giải của bản thân gate. Do đó nội dung sản phẩm cần tránh mô tả “CINTELSGATE8MMHDR có độ phân giải 4K” hoặc một số pixel cụ thể nếu không nêu rõ scanner đi kèm.
Blackmagic sử dụng hậu tố HDR để phân biệt thế hệ gate hiện hành dùng với các hệ Cintel hỗ trợ workflow HDR. Tuy nhiên gate không có cảm biến hình ảnh, LED scanning hoặc processor HDR tích hợp.
Cintel Scanner G3 HDR+ được Blackmagic công bố normal scan ở mức 12 stops và HDR scan có thể tăng thêm tới 3,5 stops. Đây là đặc tính của scanner và hệ nguồn sáng/cảm biến, không phải “dynamic range” của CINTELSGATE8MMHDR.
Đây là điểm kỹ thuật quan trọng nhất khi nhập sản phẩm. Blackmagic đánh dấu Cintel Scanner 8mm Gate HDR bằng chú thích “Capstan models only including C-Drive, G3 and G3 HDR+”. Vì vậy không được quảng cáo phụ kiện là tương thích với mọi Cintel Scanner từng sản xuất.
Capstan transport sử dụng cơ cấu truyền film dựa trên capstan thay vì dựa hoàn toàn vào các cơ cấu sprocket truyền thống. Thiết kế này phù hợp hơn với film archive cũ, có thể co ngót hoặc dễ tổn thương. Khi dùng film 8mm, bề mặt film nhỏ và perforation nhỏ khiến việc căn đường transport càng quan trọng.
Blackmagic hiện có phiên bản Cintel Scanner G3 HDR+ 8/16 chuyên cho 8mm và 16mm. Theo danh sách What's Included của hãng, model này được cung cấp sẵn Cintel Scanner 16mm HDR Gate và Cintel Scanner 8mm HDR Gate.
Điều này không có nghĩa mọi scanner Cintel đã bao gồm CINTELSGATE8MMHDR. Với Cintel Scanner G3 HDR+ tiêu chuẩn, 8mm Gate HDR nằm trong danh sách phụ kiện tùy chọn và cần được bổ sung khi muốn scan film 8mm.
Blackmagic Cintel Scanner 8mm Gate HDR không có bất kỳ cổng điện tử nào. Đây là kit cơ khí được lắp vào film transport của scanner.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Blackmagic Cintel Scanner 8mm Gate HDR có lỗi thiết kế. Vì CINTELSGATE8MMHDR là phụ kiện cơ khí, các vấn đề trực tiếp thường liên quan tới gate, spacer, reel adaptor, alignment, bụi bẩn, film transport hoặc tình trạng vật lý của film.
Cần kiểm tra hai inner spacers, outer spacers và reel adaptors đã được lắp đúng hay chưa. Một reel nằm lệch trục có thể khiến film di chuyển chéo qua roller và gate.
Dừng scanner ngay. Kiểm tra bề mặt gate, cleaning roller, guide và toàn bộ film path. Không tiếp tục scan film archive khi có biểu hiện ma sát bất thường.
Kiểm tra cơ cấu giữ gate, orientation và bề mặt tiếp xúc. Không ép gate bằng lực lớn vì một chi tiết cơ khí đặt sai vị trí có thể làm hỏng cả gate lẫn mounting point trên scanner.
Không nhất thiết là lỗi gate. Cần xác nhận phần mềm đang chọn đúng Standard 8 hoặc Super 8, kiểm tra framing và calibration của scanner. Hai format có vùng hình ảnh khác nhau.
Gate không tự điều khiển tension. Cần kiểm tra capstan, reel, spacer, compliance arm, roller và hệ film transport. Film cũ bị co ngót hoặc biến dạng cũng có thể gây biểu hiện bất thường.
Bộ kit dùng để cấu hình Cintel Scanner sử dụng capstan transport cho workflow scan film Standard 8mm và Super 8mm.
Mã chính xác là CINTELSGATE8MMHDR.
Blackmagic công bố gồm một 8mm gate, hai inner spacers, hai outer spacers và hai reel adaptors.
Có. Thông số Cintel capstan hiện hành của Blackmagic liệt kê cả 8mm và Super 8mm trong Film Gauges.
Không. Blackmagic ghi rõ Cintel Scanner 8mm Gate HDR chỉ dành cho các model capstan, gồm C-Drive, G3 và G3 HDR+.
Không. HDR được tạo bởi scanner tương thích, nguồn sáng, sensor và quy trình scanning. Gate chỉ xử lý phần căn chỉnh cơ khí của film.
Gate không có độ phân giải riêng. Effective resolution phụ thuộc model Cintel và optics. Ví dụ G3 HDR+ và G3 HDR+ 8/16 có thông số Standard 8/Super 8 khác nhau.
Không. Đây là bộ phụ kiện cơ khí và không có nguồn riêng.
8mm Gate HDR sử dụng 8mm gate và hai reel adaptors; 16mm Gate HDR sử dụng 16mm skid plate và hai lõi film 3 inch. Hai bộ có part number và cấu hình khác nhau.
Blackmagic Cintel Scanner 8mm Gate HDR CINTELSGATE8MMHDR là bộ gate chuyên dụng cho Standard 8 và Super 8 trên các Cintel Scanner sử dụng capstan transport. Bộ kit gồm 8mm gate, inner spacers, outer spacers và reel adaptors để căn đúng cuộn film nhỏ trong hệ vận chuyển.
Khi film chạy lệch, cọ cạnh, framing bất thường, gate không khóa chắc hoặc reel không nằm đúng trục, cần kiểm tra gate, spacer, reel adaptor, roller, capstan, compliance arm và tình trạng vật lý của film. Việc kiểm tra ở tốc độ thấp trước khi scan giúp hạn chế nguy cơ làm hỏng film archive.
