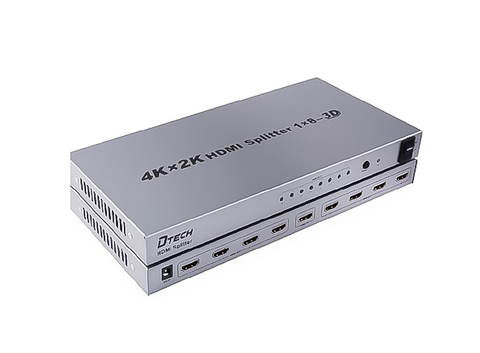

Bộ Chia HDMI 1 Ra 8 Dtech DT-7148B - Chuẩn 4K Sắc Nét

Bộ Chia HDMI 1 Ra 8 Dtech DT-7148B - Chuẩn 4K Sắc Nét

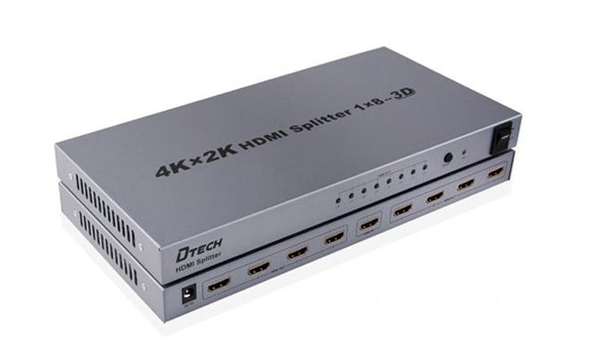

Tại các không gian rộng lớn như giảng đường, phòng hội nghị, sàn giao dịch hay các quán cà phê bóng đá, nhu cầu trình chiếu hình ảnh từ một nguồn phát duy nhất (như Máy tính, Đầu thu K+, Android Box) lên hàng loạt màn hình cùng lúc là rất lớn. Bộ chia HDMI 1 ra 8 Dtech DT-7148B (Chuẩn 1.4) chính là thiết bị phần cứng chuyên dụng giúp hiện thực hóa giải pháp này với độ ổn định cao và chi phí tối ưu.

HDMI 1.4 giới hạn đến đâu?

HDMI 1.4 có băng thông tối đa khoảng 10,2 Gbps, hỗ trợ 4K chủ yếu ở mức 24–30 Hz trong các cấu hình phù hợp. Chuẩn HDMI 1.4b cũng quy định các chế độ 3840 × 2160 ở 24, 25 và 30 Hz, hoặc 4096 × 2160 ở 24 Hz.

Điều này có nghĩa DT-7148B phù hợp hơn với nhu cầu Full HD 60 Hz. Nếu nguồn phát xuất 4K 60 Hz, HDR hoặc tín hiệu có yêu cầu băng thông cao, hệ thống có thể gặp các hiện tượng:

• Không có hình.

• Hình ảnh chập chờn.

• Tự hạ từ 4K xuống Full HD.

• Chỉ hiển thị ở 30 Hz.

• Có hình nhưng sai màu hoặc mất âm thanh.

• Mất tín hiệu khi bắt đầu phát nội dung có bản quyền.

Nhiều người thường thấy thông tin “hỗ trợ 4K” rồi mặc định rằng thiết bị chạy được 4K 60 Hz. Với HDMI 1.4, đây là cách hiểu dễ gây nhầm lẫn. Trước khi lắp đặt, cần kiểm tra đồng thời thông số của bộ chia, nguồn phát, màn hình và cáp HDMI.

Vì sao cắm đủ 8 cổng dễ phát sinh lỗi?

DT-7148B có 8 đầu ra nhưng tất cả màn hình vẫn hiển thị cùng một nội dung. Mỗi đầu ra phải truyền tín hiệu qua một đoạn cáp riêng, vì vậy chất lượng toàn hệ thống phụ thuộc vào từng nhánh.

Các nguyên nhân thường gặp gồm:

• Cáp HDMI quá dài hoặc chất lượng thấp.

• Đầu cắm lỏng, oxy hóa hoặc tiếp xúc không ổn định.

• Một màn hình có khả năng tương thích thấp hơn các màn hình còn lại.

• Nguồn cấp cho bộ chia bị yếu hoặc chập chờn.

• Nguồn phát xuất độ phân giải vượt khả năng của HDMI 1.4.

• Một màn hình gửi thông tin EDID không phù hợp.

• Nguồn phát và màn hình không thống nhất về HDCP.

Chỉ một màn hình hoặc một sợi cáp lỗi cũng có thể làm quá trình nhận diện tín hiệu của cả hệ thống bị ảnh hưởng. Vì vậy, khi gặp lỗi, không nên chỉ rút cắm ngẫu nhiên mà cần tách từng nhánh để kiểm tra.

EDID gây mất hình như thế nào?

EDID là thông tin mà màn hình gửi về nguồn phát, cho biết độ phân giải, tần số quét, định dạng màu và khả năng âm thanh mà thiết bị hỗ trợ.

Khi kết nối trực tiếp, máy tính chỉ cần đọc EDID của một màn hình. Với DT-7148B, nguồn phát phải làm việc thông qua bộ chia và nhiều thiết bị hiển thị cùng lúc. Nếu các màn hình có thông số khác nhau, quá trình chọn cấu hình chung có thể xảy ra xung đột.

Ví dụ, một hệ thống có TV 4K, màn hình Full HD và máy chiếu cũ chỉ hỗ trợ 720p. Nguồn phát có thể phải hạ xuống mức thấp hơn để tất cả thiết bị cùng hiển thị. Trong một số trường hợp, chỉ cần tắt một màn hình hoặc cắm thêm một thiết bị là toàn bộ hệ thống mất tín hiệu.

Dấu hiệu thường gặp của lỗi EDID

• Máy tính không nhận đủ màn hình.

• Cắm thêm một đầu ra khiến các màn hình khác bị đen.

• Độ phân giải tự động giảm.

• Màn hình chỉ nhận tín hiệu sau khi khởi động lại.

• Mỗi lần bật máy lại xuất hiện một độ phân giải khác nhau.

• Có hình nhưng không đúng tần số quét.

• Âm thanh biến mất sau khi thay đổi màn hình.

• Tắt một TV làm các đầu ra khác mất tín hiệu.

Tại Viện Máy Tính, kỹ thuật viên có thể kiểm tra từng màn hình, từng cổng và từng đoạn cáp để xác định lỗi nằm ở bộ chia hay ở thiết bị gửi EDID không tương thích.

HDCP khiến màn hình báo No Signal

HDCP là cơ chế bảo vệ nội dung số, thường liên quan đến đầu thu truyền hình, đầu Blu-ray, thiết bị phát trực tuyến và một số nội dung có bản quyền.

Để hình ảnh hiển thị, nguồn phát, DT-7148B và màn hình phải hoàn tất quá trình xác thực. Nếu một thành phần không tương thích, hệ thống có thể báo “No Signal”, “Unsupported” hoặc chỉ hiển thị màn hình đen.

Khi nào nên nghi ngờ lỗi HDCP?

• Menu của đầu phát có hình nhưng video bắt đầu phát thì mất hình.

• Kết nối trực tiếp với TV thì có hình, qua bộ chia lại mất.

• Một số màn hình hiển thị, các màn hình khác không.

• Đổi sang nguồn phát khác thì hệ thống hoạt động bình thường.

• Lỗi chỉ xuất hiện khi phát nội dung 4K hoặc nội dung được bảo vệ.

• Sau khi đổi màn hình, toàn bộ hệ thống cần khởi động lại mới có tín hiệu.

Lỗi HDCP không nhất thiết đồng nghĩa với việc DT-7148B bị hỏng. Nguyên nhân có thể nằm ở sự khác biệt giữa chuẩn HDCP của nguồn phát, bộ chia, TV hoặc máy chiếu.

Viện Máy Tính có thể hỗ trợ kiểm tra theo từng cấu hình nguồn phát và màn hình để phân biệt lỗi HDCP với lỗi cáp, lỗi EDID hoặc lỗi phần cứng. Việc kiểm tra đúng nguyên nhân giúp tránh thay nhầm bộ chia trong khi vấn đề thực tế nằm ở thiết bị phát.

Cách tự kiểm tra DT-7148B tại nhà

Trước khi mang thiết bị đến Viện Máy Tính, bạn có thể thử quy trình sau:

1. Kết nối nguồn phát trực tiếp với một màn hình để xác nhận nguồn vẫn xuất hình.

2. Sử dụng một sợi cáp HDMI ngắn và đang hoạt động tốt.

3. Đặt nguồn phát về 1920 × 1080 ở 60 Hz.

4. Tắt tất cả thiết bị rồi bật lại theo thứ tự: màn hình, DT-7148B và nguồn phát.

5. Chỉ kết nối một đầu ra trên bộ chia.

6. Kiểm tra hình ảnh và âm thanh.

7. Cắm thêm từng màn hình, mỗi lần một thiết bị.

8. Đổi cáp hoặc đổi cổng khi lỗi xuất hiện.

9. Ghi lại màn hình hoặc cổng khiến hệ thống mất tín hiệu.

Nếu hệ thống hoạt động khi chỉ cắm một màn hình nhưng mất hình khi kết nối thêm thiết bị, nguyên nhân thường liên quan đến EDID, HDCP, độ phân giải chung hoặc nguồn cấp.

Viện Máy Tính hỗ trợ những gì?

Tư vấn cấu hình trước khi mua

Viện Máy Tính hỗ trợ kiểm tra nhu cầu trước khi bạn lựa chọn bộ chia:

• Cần hiển thị cùng một nội dung hay nhiều nội dung khác nhau?

• Bao nhiêu màn hình sẽ được kết nối?

• Màn hình có cùng độ phân giải không?

• Có cần 4K 60 Hz, HDR hoặc HDCP 2.2 không?

• Cáp HDMI dài bao nhiêu mét?

• Hệ thống có cần nối thêm bộ chia trong tương lai không?

Tư vấn trước giúp hạn chế tình trạng chọn bộ chia HDMI 1.4 cho hệ thống vốn yêu cầu HDMI 2.0 hoặc chuẩn cao hơn.

Kiểm tra lỗi mất hình, chập chờn

Khi tiếp nhận DT-7148B, Viện Máy Tính có thể hỗ trợ kiểm tra:

• Cổng HDMI đầu vào.

• Từng cổng HDMI đầu ra.

• Nguồn adapter.

• Tình trạng chập chờn hoặc quá nhiệt.

• Khả năng nhận tín hiệu từ nhiều nguồn phát.

• Khả năng hoạt động với TV, màn hình và máy chiếu khác nhau.

• Tình trạng âm thanh đi kèm tín hiệu HDMI.

• Lỗi xuất hiện khi cắm đủ 8 màn hình.

Việc thử chéo với thiết bị và cáp phù hợp giúp xác định lỗi thực tế, tránh kết luận vội rằng bộ chia đã hỏng.

Kiểm tra EDID và khả năng tương thích

Nếu DT-7148B tự hạ độ phân giải, không nhận đủ màn hình hoặc mất tín hiệu khi thay đổi thiết bị, Viện Máy Tính có thể hỗ trợ kiểm tra theo từng cấu hình.

Quá trình này giúp xác định:

• Màn hình nào có EDID không tương thích.

• Nguồn phát đang xuất độ phân giải nào.

• Bộ chia có hoạt động ổn định ở Full HD hay 4K không.

• Lỗi xuất hiện do một đầu ra hay toàn bộ thiết bị.

• Cáp HDMI có đáp ứng độ phân giải đang sử dụng không.

Kiểm tra lỗi HDCP

Nếu chỉ mất hình khi phát nội dung có bản quyền, cần kiểm tra riêng phần HDCP thay vì thay cáp hàng loạt. Viện Máy Tính có thể thử kết nối trực tiếp và qua DT-7148B để so sánh, từ đó khoanh vùng lỗi giữa:

• Nguồn phát.

• Bộ chia.

• Màn hình.

• Cáp HDMI.

• Thiết bị trung gian.

Tiếp nhận bảo hành và sửa chữa

Nếu sản phẩm còn thời gian bảo hành, Viện Máy Tính hỗ trợ tiếp nhận và hướng dẫn kiểm tra theo tình trạng thực tế. Với thiết bị đã hết bảo hành, kỹ thuật viên có thể đánh giá khả năng sửa chữa trước khi thực hiện.

Các lỗi có thể liên quan đến:

• Cổng HDMI bị lỏng hoặc hư.

• Mạch nguồn hoạt động không ổn định.

• Adapter xuống cấp.

• Mạch xử lý tín hiệu bị lỗi.

• Một số cổng đầu ra không còn tín hiệu.

• Thiết bị quá nhiệt trong thời gian dài.

• Linh kiện bên trong bị hư do nguồn điện hoặc sử dụng sai cách.

Không nên tự mở DT-7148B khi chưa có chuyên môn, vì có thể làm mất điều kiện bảo hành hoặc khiến lỗi trở nên nghiêm trọng hơn.

Mang gì khi đến Viện Máy Tính?

Để việc kiểm tra nhanh và chính xác hơn, bạn nên mang theo:

• Bộ chia DT-7148B.

• Adapter nguồn đang sử dụng.

• Nguồn phát HDMI.

• Một màn hình hoặc TV thường xuyên bị lỗi.

• Các đoạn cáp HDMI liên quan.

• Ảnh sơ đồ kết nối nếu hệ thống có nhiều thiết bị.

• Video hiện tượng mất hình hoặc chập chờn.

• Thông tin độ phân giải đang cài đặt.

Nếu không tiện mang cả hệ thống, bạn có thể chụp mặt trước, mặt sau, tem thông số và sơ đồ đấu nối gửi trước qua Hotline/Zalo 0967891080. Nhân viên kỹ thuật Viện Máy Tính sẽ hỗ trợ hướng dẫn các bước khoanh vùng phù hợp.

Khi nào nên thay bộ chia khác?

DT-7148B có thể không còn là lựa chọn phù hợp nếu hệ thống của bạn cần:

• 4K 60 Hz ổn định.

• HDR hoặc màu sâu.

• HDCP 2.2.

• Hỗ trợ nhiều màn hình có độ phân giải khác nhau.

• Nối tầng nhiều bộ chia.

• Đường truyền HDMI dài.

• Quản lý EDID nâng cao.

• Chức năng hạ độ phân giải riêng cho từng đầu ra.

Trong trường hợp này, Viện Máy Tính có thể tư vấn bộ chia hoặc thiết bị phân phối phù hợp hơn, thay vì cố gắng khắc phục một giới hạn thuộc về chuẩn HDMI 1.4.

Kết luận

Bộ chia HDMI 1 ra 8 DT-7148B phù hợp với hệ thống cần đưa một nguồn hình ảnh đến nhiều màn hình cùng lúc, đặc biệt khi sử dụng Full HD và các thiết bị có thông số tương đồng. Giới hạn HDMI 1.4 khiến 4K thường chỉ phù hợp ở 24–30 Hz, trong khi EDID, HDCP, cáp và nguồn cấp có thể gây ra lỗi mất hình hoặc chập chờn khi cắm đủ 8 đầu ra.

Nếu đang gặp lỗi, bạn không nên vội thay bộ chia hoặc mua thêm cáp. Viện Máy Tính có thể hỗ trợ kiểm tra toàn bộ hệ thống, xác định lỗi do HDMI 1.4, EDID, HDCP, nguồn, cáp hay phần cứng; đồng thời tư vấn bảo hành, sửa chữa hoặc thay thế phù hợp. Liên hệ Hotline/Zalo 0967891080 để được Viện Máy Tính hỗ trợ kiểm tra DT-7148B và tư vấn phương án xử lý phù hợp.
