Bộ chuyển đổi Dell USB-C (DA300)

Giới thiệu tổng quan sản phẩm

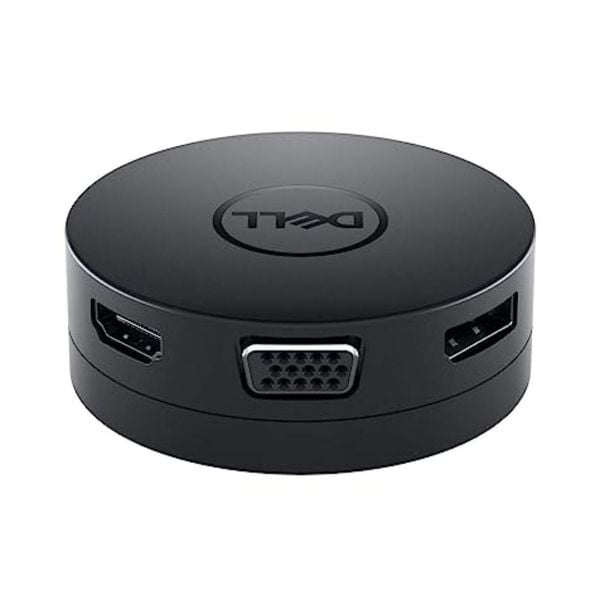

Dell DA300 là bộ chuyển đổi USB-C đa chức năng, được thiết kế cho laptop, máy tính bảng và máy tính mỏng nhẹ cần mở rộng cổng kết nối. Thiết bị tích hợp cổng xuất hình, truyền dữ liệu và mạng LAN trong một thân máy nhỏ gọn.

Sản phẩm hỗ trợ HDMI, DisplayPort, VGA, USB-A, USB-C và RJ45. Người dùng có thể kết nối màn hình độ phân giải cao, máy chiếu, thiết bị USB hoặc mạng có dây mà không cần sử dụng nhiều bộ chuyển đổi riêng lẻ.

Dell DA300 chỉ xuất hình qua một cổng tại một thời điểm. Khả năng hoạt động phụ thuộc vào cổng USB-C trên máy chủ, đặc biệt là việc thiết bị có hỗ trợ DisplayPort Alt Mode hay không.

Thông số kỹ thuật

• Thương hiệu: Dell.

• Model: DA300.

• Loại thiết bị: Bộ chuyển đổi USB-C đa năng.

• Chuẩn kết nối đầu vào: USB-C.

• Cổng xuất hình: HDMI, DisplayPort và VGA.

• Cổng dữ liệu: USB-A và USB-C.

• Cổng mạng: RJ45.

• HDMI: Hỗ trợ tối đa khoảng 3840 x 2160 ở 60Hz.

• DisplayPort: Hỗ trợ tối đa khoảng 3840 x 2160 ở 60Hz.

• VGA: Hỗ trợ tối đa khoảng 1920 x 1080 ở 60Hz.

• Số màn hình xuất đồng thời: 1 màn hình.

• Chuẩn USB tham khảo: USB 3.1 Gen 2.

• Tốc độ truyền dữ liệu: Tối đa khoảng 10Gbps trong điều kiện tương thích.

• Tốc độ mạng: 10/100/1000Mbps.

• Nguồn cấp: Qua cổng USB-C của máy chủ.

• Tương thích xuất hình: Thiết bị USB-C hỗ trợ DisplayPort Alt Mode.

• Thiết kế: Thân xoay gọn, tích hợp dây USB-C.

• Màu sắc: Đen.

Khi sử dụng với máy chủ có nguồn USB-C giới hạn, khả năng cấp điện cho các cổng USB downstream có thể bị giảm. Một số trường hợp chỉ sử dụng được một cổng dữ liệu hoặc tốc độ truyền giảm xuống USB 2.0.

Đặc điểm kỹ thuật nổi bật

Mở rộng sáu nhóm kết nối

Dell DA300 kết hợp sáu nhóm cổng gồm HDMI, DisplayPort, VGA, USB-A, USB-C và RJ45. Thiết kế này phù hợp với laptop hiện đại thường bị giới hạn số lượng cổng vật lý.

Người dùng có thể kết nối thiết bị trình chiếu, màn hình ngoài, chuột, bàn phím, ổ USB và mạng LAN thông qua một đầu USB-C duy nhất.

Xuất hình qua HDMI và DisplayPort

HDMI và DisplayPort hỗ trợ độ phân giải tối đa khoảng 4K 60Hz khi máy chủ, cáp và màn hình đáp ứng đủ băng thông. Đây là lựa chọn phù hợp cho màn hình văn phòng, tivi, máy chiếu hoặc màn hình độ phân giải cao.

Bộ chuyển đổi không làm tăng năng lực xử lý đồ họa của máy tính. Nếu laptop chỉ hỗ trợ độ phân giải thấp qua USB-C, tín hiệu xuất ra cũng bị giới hạn tương ứng.

Kết nối VGA cho thiết bị cũ

Cổng VGA hỗ trợ màn hình hoặc máy chiếu sử dụng chuẩn tín hiệu analog, với độ phân giải tham khảo tối đa khoảng Full HD 60Hz.

VGA chỉ truyền hình ảnh, không truyền âm thanh. Nếu cần âm thanh, người dùng phải sử dụng loa riêng hoặc cổng âm thanh trên máy chủ.

Chỉ xuất một màn hình

Thiết bị chỉ hỗ trợ một đầu ra hình ảnh tại một thời điểm. HDMI, DisplayPort và VGA không thể đồng thời hoạt động như ba màn hình độc lập.

Nếu cần kết nối nhiều màn hình, người dùng cần kiểm tra khả năng xuất đa màn hình của laptop hoặc sử dụng dock chuyên dụng có tính năng phù hợp.

USB-A và USB-C truyền dữ liệu

Cổng USB-A và USB-C hỗ trợ kết nối các thiết bị ngoại vi như chuột, bàn phím, ổ lưu trữ hoặc đầu đọc thẻ. Tốc độ thực tế phụ thuộc vào chuẩn cổng trên máy chủ, thiết bị ngoại vi và nguồn cấp.

Khi cổng USB-C trên máy chủ không cung cấp đủ điện, một số cổng downstream có thể bị giới hạn về số lượng hoặc tốc độ. Đây có thể là giới hạn hệ thống thay vì lỗi bộ chuyển đổi.

LAN Gigabit ổn định

Cổng RJ45 hỗ trợ mạng 10/100/1000Mbps, phù hợp với laptop không có sẵn cổng LAN hoặc người dùng cần kết nối mạng có dây ổn định.

Tốc độ thực tế còn phụ thuộc vào modem, router, dây mạng, driver và gói dịch vụ. Cổng mạng hoạt động tốt không đồng nghĩa tốc độ Internet luôn đạt mức Gigabit.

Yêu cầu DisplayPort Alt Mode

Để xuất hình, cổng USB-C trên thiết bị chủ phải hỗ trợ DisplayPort Alt Mode. Một số cổng USB-C chỉ có chức năng sạc hoặc truyền dữ liệu nên không thể xuất hình qua DA300.

Cần kiểm tra biểu tượng bên cạnh cổng, tài liệu kỹ thuật hoặc thông tin từ nhà sản xuất thiết bị trước khi sử dụng.

Thiết kế xoay gọn, dễ mang theo

Thân bộ chuyển đổi có thiết kế xoay, giúp thu gọn khi cất giữ và thuận tiện khi mang theo cùng laptop. Dây USB-C được tích hợp trực tiếp vào thiết bị, hạn chế việc thất lạc cáp riêng.

Không nên bẻ gập dây sát đầu cắm hoặc kéo bộ chuyển đổi bằng dây. Đây là khu vực dễ phát sinh lỗi tiếp xúc nếu chịu lực lặp lại.

Khả năng tương thích

• Laptop có cổng USB-C hỗ trợ DisplayPort Alt Mode.

• Máy tính bảng hỗ trợ xuất hình qua USB-C.

• Màn hình HDMI hoặc DisplayPort.

• Màn hình và máy chiếu VGA.

• Chuột, bàn phím, ổ USB và đầu đọc thẻ.

• Router, switch và hệ thống mạng LAN.

• Windows, macOS và một số hệ điều hành Linux.

• Thiết bị cần kết nối USB-C để truyền hình ảnh, dữ liệu hoặc mạng.

Các trường hợp có thể không tương thích:

• Cổng USB-C chỉ hỗ trợ sạc.

• Thiết bị không có DisplayPort Alt Mode.

• Máy chủ không đủ nguồn cho các cổng USB downstream.

• Cáp HDMI hoặc DisplayPort không đáp ứng độ phân giải cần thiết.

• Hệ điều hành thiếu driver mạng hoặc driver đồ họa phù hợp.

• Thiết bị ngoại vi yêu cầu công suất cao hơn khả năng bộ chuyển đổi.

Ứng dụng phù hợp

• Kết nối laptop với màn hình 4K qua HDMI hoặc DisplayPort.

• Kết nối máy chiếu VGA trong phòng họp hoặc lớp học.

• Sử dụng mạng LAN có dây cho laptop không có cổng RJ45.

• Kết nối chuột, bàn phím và ổ USB.

• Mở rộng cổng cho máy tính văn phòng.

• Làm việc cùng màn hình ngoài tại nhà.

• Mang theo khi công tác, thuyết trình hoặc làm việc lưu động.

Lỗi thường gặp

• Không xuất hình qua HDMI.

• Không nhận tín hiệu DisplayPort.

• Màn hình VGA không hiển thị.

• Độ phân giải không đạt 4K.

• Không chọn được tần số quét 60Hz.

• Hình ảnh nhấp nháy hoặc mất tín hiệu.

• Không nhận USB-A.

• Cổng USB-C downstream hoạt động chập chờn.

• Tốc độ truyền dữ liệu thấp.

• Không nhận mạng LAN.

• Mạng kết nối không ổn định.

• Thiết bị nóng bất thường.

• Dây USB-C tích hợp bị lỏng.

• Máy tính tự ngắt bộ chuyển đổi.

• Bộ chuyển đổi không hoạt động sau khi cập nhật hệ điều hành.

Tình trạng có thể kiểm tra và sửa chữa

Trung tâm bảo hành Viện Máy Tính tiếp nhận kiểm tra các lỗi liên quan đến nguồn, cổng kết nối, mạch xử lý hình ảnh, mạch USB, mạch mạng và dây USB-C tích hợp.

Các tình trạng có thể được kiểm tra gồm:

• Bộ chuyển đổi không được máy tính nhận.

• HDMI, DisplayPort hoặc VGA không có tín hiệu.

• Hình ảnh bị chớp, nhiễu hoặc mất liên tục.

• Không đạt độ phân giải và tần số quét mong muốn.

• USB-A hoặc USB-C không nhận thiết bị.

• Mạng LAN không hoạt động hoặc chập chờn.

• Đầu cắm USB-C tiếp xúc kém.

• Thiết bị nóng khi sử dụng.

• Lỗi do driver, hệ điều hành hoặc thiết lập xuất hình.

• Lỗi do cáp, màn hình, laptop hoặc thiết bị ngoại vi phối ghép.

Khả năng sửa chữa phụ thuộc vào tình trạng mạch, mức độ hư hỏng và linh kiện thực tế. Một số lỗi có thể xử lý bằng vệ sinh, khắc phục tiếp xúc, thay cáp hoặc cấu hình lại; lỗi mạch chuyên sâu cần kiểm tra trực tiếp trước khi đưa ra phương án.

Lưu ý kỹ thuật khi sử dụng

• Kiểm tra USB-C trên máy có hỗ trợ DisplayPort Alt Mode.

• Không dùng cổng USB-C chỉ hỗ trợ sạc để xuất hình.

• Chỉ sử dụng một cổng xuất hình tại một thời điểm.

• Dùng cáp HDMI hoặc DisplayPort phù hợp với 4K 60Hz.

• Không sử dụng cáp VGA bị gãy hoặc lỏng chân.

• Kiểm tra driver đồ họa trước khi kết luận bộ chuyển đổi bị lỗi.

• Dùng dây mạng đạt chuẩn khi cần tốc độ Gigabit.

• Không cắm thiết bị USB tiêu thụ điện cao nếu nguồn máy chủ hạn chế.

• Không gập mạnh dây USB-C tích hợp.

• Không kéo bộ chuyển đổi bằng dây.

• Không đặt thiết bị trong môi trường ẩm hoặc nhiệt độ cao.

• Không che khu vực tản nhiệt.

• Không vệ sinh bằng dung dịch xịt trực tiếp.

• Rút thiết bị khỏi máy trước khi vệ sinh.

• Không tự tháo vỏ khi chưa có chuyên môn.

• Kiểm tra nhiều cáp và thiết bị khi gặp lỗi chập chờn.

Dịch vụ kiểm tra và sửa chữa tại Trung tâm bảo hành Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và cấu hình bộ chuyển đổi Dell DA300 trong các trường hợp không xuất hình, không nhận USB, không kết nối mạng hoặc hoạt động không ổn định.

Các hạng mục hỗ trợ gồm:

• Kiểm tra cổng USB-C và chuẩn DisplayPort Alt Mode.

• Kiểm tra HDMI, DisplayPort và VGA.

• Kiểm tra độ phân giải, tần số quét và tín hiệu hình ảnh.

• Kiểm tra cổng USB-A, USB-C downstream.

• Kiểm tra tốc độ truyền dữ liệu.

• Kiểm tra cổng RJ45 và khả năng kết nối LAN.

• Kiểm tra dây USB-C tích hợp.

• Kiểm tra nguồn cấp và tình trạng nóng.

• Kiểm tra driver USB, đồ họa và mạng.

• Vệ sinh cổng, đầu cắm và khu vực tiếp xúc.

• Xử lý lỗi tiếp xúc, lỗi kết nối và lỗi cấu hình.

• Tư vấn khả năng sửa chữa theo tình trạng thực tế.

Dịch vụ sửa chữa được thực hiện nhanh chóng theo mức độ lỗi. Khách hàng có thể ngồi xem trực tiếp toàn bộ quá trình kiểm tra và sửa chữa, được kỹ thuật viên giải thích nguyên nhân và hướng xử lý rõ ràng.

Để được hỗ trợ, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính qua hotline 0967891080.

Quy trình tiếp nhận và xử lý

• Tiếp nhận bộ chuyển đổi và ghi nhận lỗi khách hàng đang gặp.

• Kiểm tra ngoại quan, dây USB-C và các cổng kết nối.

• Kiểm tra khả năng nhận thiết bị trên máy tính.

• Kiểm tra lần lượt HDMI, DisplayPort, VGA, USB và LAN.

• Đối chiếu lỗi do bộ chuyển đổi hay thiết bị phối ghép.

• Thông báo nguyên nhân và phương án xử lý.

• Tiến hành sửa chữa nhanh chóng khi khách hàng đồng ý.

• Cho khách hàng theo dõi trực tiếp quá trình sửa chữa.

• Kiểm tra lại toàn bộ chức năng sau khi hoàn tất.

• Bàn giao thiết bị và hướng dẫn sử dụng.

• Hỗ trợ kỹ thuật lâu dài trong quá trình sử dụng.

• Áp dụng bảo hành kỹ thuật trọn đời theo chính sách dịch vụ của Trung tâm bảo hành Viện Máy Tính.

Tại sao nên kiểm tra Dell DA300 tại Viện Máy Tính?

Kiểm tra đúng nguyên nhân

Lỗi không xuất hình hoặc không nhận mạng có thể đến từ laptop, cáp, driver, màn hình hoặc bộ chuyển đổi. Việc kiểm tra đồng bộ giúp tránh thay nhầm thiết bị.

Hỗ trợ sửa chữa trực tiếp

Khách hàng được theo dõi toàn bộ quá trình kiểm tra và sửa chữa. Kỹ thuật viên giải thích cụ thể tình trạng cổng, dây, mạch và khả năng khắc phục.

Xử lý nhiều nhóm lỗi

Trung tâm tiếp nhận lỗi hình ảnh, USB, LAN, nguồn, tiếp xúc và cấu hình. Tình trạng có thể sửa chữa sẽ được đánh giá sau khi kiểm tra thực tế.

Hỗ trợ lâu dài

Sau khi hoàn tất, khách hàng được hướng dẫn cách sử dụng, lựa chọn cổng, cáp và thiết bị phối ghép phù hợp. Trung tâm tiếp tục hỗ trợ kỹ thuật khi phát sinh vấn đề trong quá trình sử dụng.

Sửa chữa nhanh chóng

Các lỗi vệ sinh, tiếp xúc, cấu hình hoặc cáp có thể được xử lý nhanh tùy tình trạng. Những lỗi mạch phức tạp sẽ được thông báo rõ thời gian và phương án trước khi thực hiện.

Quy trình kiểm tra kỹ thuật

• Kiểm tra ngoại quan và dây USB-C tích hợp.

• Kiểm tra khả năng nhận bộ chuyển đổi.

• Kiểm tra chuẩn DisplayPort Alt Mode.

• Kiểm tra HDMI ở độ phân giải 4K 60Hz.

• Kiểm tra DisplayPort ở độ phân giải 4K 60Hz.

• Kiểm tra VGA ở mức Full HD 60Hz.

• Kiểm tra khả năng xuất một màn hình.

• Kiểm tra USB-A và USB-C downstream.

• Kiểm tra tốc độ truyền dữ liệu.

• Kiểm tra nguồn cấp khi kết nối nhiều thiết bị.

• Kiểm tra RJ45 và tốc độ mạng.

• Kiểm tra driver USB, đồ họa và mạng.

• Kiểm tra với nhiều cáp, màn hình và thiết bị ngoại vi.

• Kiểm tra nhiệt độ khi hoạt động.

• Vệ sinh và xử lý điểm tiếp xúc.

• Tư vấn sử dụng và bảo quản sau sửa chữa.

Kết luận

Dell DA300 là bộ chuyển đổi USB-C đa năng với HDMI, DisplayPort, VGA, USB-A, USB-C và RJ45. Thiết bị phù hợp với laptop hoặc máy tính hỗ trợ DisplayPort Alt Mode, cần mở rộng kết nối màn hình, dữ liệu và mạng LAN trong một thiết bị nhỏ gọn.

Bộ chuyển đổi có thể xuất hình tối đa khoảng 4K 60Hz qua HDMI hoặc DisplayPort, hỗ trợ VGA khoảng Full HD 60Hz và chỉ xuất một màn hình tại một thời điểm. Hiệu quả thực tế phụ thuộc vào cổng USB-C, cáp, driver, nguồn cấp và thiết bị phối ghép.

Khi Dell DA300 không xuất hình, không nhận USB, không kết nối mạng, bị nóng, mất tín hiệu hoặc dây USB-C bị chập chờn, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính qua hotline 0967891080 để được kiểm tra, sửa chữa nhanh chóng và hỗ trợ kỹ thuật lâu dài.
