Bộ chuyển đổi MOXA TCC-100I V2.2.1 – RS-232 sang RS-422/485 cách ly

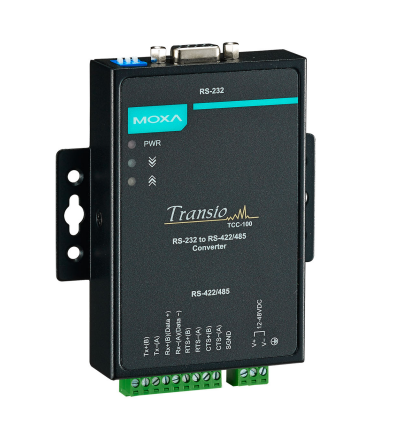

MOXA TCC-100I V2.2.1 là bộ chuyển đổi tín hiệu truyền thông công nghiệp, dùng để chuyển đổi RS-232 sang RS-422 hoặc RS-485. Thiết bị phù hợp cho hệ thống PLC, HMI, máy CNC, thiết bị đo lường, đầu đọc mã vạch công nghiệp, hệ thống điều khiển tự động, bãi xe, giám sát năng lượng và các ứng dụng cần mở rộng khoảng cách truyền dữ liệu serial.

Thông tin cơ bản

• Hãng sản xuất: MOXA

• Model: TCC-100I V2.2.1

• Loại thiết bị: Bộ chuyển đổi truyền thông công nghiệp Serial-to-Serial

• Chức năng chính: Chuyển đổi RS-232 sang RS-422 hoặc RS-485

• Chuẩn RS-485 hỗ trợ: RS-485 2 dây và RS-485 4 dây

• Tính năng nổi bật: Cách ly quang 2 kV

• Nguồn cấp: 12–48 VDC

• Dòng điện đầu vào tối đa: 144 mA

• Nhiệt độ hoạt động: Khoảng -20 đến 60°C

• Kiểu lắp đặt: Gắn DIN rail hoặc cố định trong tủ điện

• Ứng dụng: PLC, SCADA, HMI, cảm biến, đồng hồ điện, thiết bị tự động hóa và hệ thống điều khiển công nghiệp

Chuyển đổi tín hiệu cho môi trường công nghiệp

TCC-100I hỗ trợ chuyển đổi giữa RS-232, RS-422 và RS-485 để các thiết bị dùng chuẩn giao tiếp khác nhau có thể trao đổi dữ liệu. RS-232 thường dùng ở máy tính, HMI, máy lập trình PLC hoặc thiết bị điều khiển cũ; trong khi RS-485 và RS-422 phù hợp hơn với truyền thông khoảng cách xa, nhiều thiết bị và môi trường có nhiễu điện.

Thiết bị hỗ trợ các tín hiệu RS-232 gồm TxD, RxD, RTS, CTS và GND. Phía RS-422 sử dụng Tx+, Tx-, Rx+, Rx-, RTS, CTS và GND. Với RS-485, bộ chuyển đổi có thể thiết lập chế độ 2 dây Data+/Data- hoặc 4 dây Tx+/Tx-/Rx+/Rx- tùy hệ thống.

Khả năng chuyển đổi giúp kết nối máy tính, HMI hoặc PLC có cổng RS-232 với đồng hồ điện, cảm biến, biến tần, bộ điều khiển hoặc thiết bị dùng RS-485/RS-422. Đây là giải pháp hữu ích khi hệ thống cần kéo dây tín hiệu xa hơn hoặc kết nối nhiều thiết bị trên một đường truyền.

Cách ly quang 2 kV và nguồn 12–48 VDC

Phiên bản TCC-100I tích hợp cách ly quang 2 kV giữa các phần mạch, hỗ trợ giảm rủi ro do chênh lệch điện thế mass, nhiễu công nghiệp hoặc xung điện trên đường truyền. Đây là điểm cần thiết trong môi trường có motor, biến tần, relay, nguồn công suất, tủ điện hoặc dây tín hiệu kéo dài.

Thiết bị dùng nguồn DC từ 12V đến 48V, phù hợp với nhiều tủ điều khiển công nghiệp. Khi cấp nguồn, cần kiểm tra đúng cực tính, điện áp đầu vào và đầu nối. Cấp sai nguồn, dùng adapter không ổn định hoặc đấu dây nhầm cực có thể khiến thiết bị không hoạt động hoặc hỏng mạch nguồn.

Việc lắp đặt trên DIN rail giúp bố trí gọn trong tủ điện. Khi đi dây, cần tách đường tín hiệu serial khỏi dây nguồn công suất, dây motor và dây biến tần để hạn chế nhiễu.

Các lỗi thường gặp khi sử dụng

• Không truyền được dữ liệu do đấu nhầm chân Tx/Rx, A/B hoặc Data+/Data-.

• Thiết bị nhận dữ liệu chập chờn do đảo cực RS-485, dây tín hiệu quá dài, đầu cuối chưa xử lý phù hợp hoặc môi trường có nhiễu mạnh.

• Không kết nối được PLC, HMI hoặc máy tính do sai baud rate, parity, data bit, stop bit hoặc sai chế độ RS-485 2 dây và 4 dây.

• Thiết bị không lên nguồn do cấp sai cực, nguồn DC ngoài dải 12–48V, adapter hỏng hoặc đầu nối nguồn lỏng.

• Dữ liệu bị lỗi, ký tự sai hoặc mất gói tin do dây tín hiệu kém chất lượng, nối mass không phù hợp, thiết bị không cùng thông số truyền thông hoặc có xung điện từ hệ thống công suất.

• Bộ chuyển đổi nóng bất thường, hoạt động không ổn định hoặc mất kết nối sau thời gian dài do nguồn cấp không ổn định, vị trí tủ điện quá nóng, bụi bẩn, ẩm hoặc ảnh hưởng từ thiết bị điện công suất gần đó.

• Cách ly quang giảm hiệu quả hoặc mạch bị lỗi sau khi thiết bị gặp xung điện lớn, sét lan truyền hoặc đấu nối sai trong tủ điện.

Trung tâm bảo hành Viện Máy Tính hỗ trợ gì?

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra MOXA TCC-100I V2.2.1 khi thiết bị không lên nguồn, không chuyển đổi được RS-232 sang RS-422/485, truyền dữ liệu sai, mất kết nối, nóng bất thường hoặc hoạt động chập chờn trong tủ điện.

Kỹ thuật viên có thể kiểm tra nguồn DC, cực tính cấp điện, chân RS-232, đường RS-422/RS-485, thông số baud rate, parity, chế độ 2 dây/4 dây, tình trạng dây tín hiệu và dấu hiệu lỗi trên mạch cách ly. Với hệ thống PLC hoặc HMI, thiết bị cũng có thể được kiểm tra cùng cấu hình cổng truyền thông để xác định lỗi nằm ở converter, dây kết nối, thiết bị điều khiển hay phần mềm.

Khách hàng được phép theo dõi trực tiếp quá trình kiểm tra, đo nguồn, rà soát đường truyền và thử kết nối thiết bị. Viện Máy Tính hỗ trợ tư vấn đi dây tín hiệu, phân tách dây nguồn – dây data, lựa chọn chuẩn RS-232/422/485 phù hợp và xử lý các lỗi có thể sửa chữa theo tình trạng thực tế.

Khi cần kiểm tra bộ chuyển đổi MOXA, PLC, HMI, đường truyền RS-485 hoặc lỗi giao tiếp công nghiệp, liên hệ Hotline/Zalo 0967891080 để Trung tâm bảo hành Viện Máy Tính hỗ trợ kỹ thuật.

Kết luận

MOXA TCC-100I V2.2.1 là bộ chuyển đổi RS-232 sang RS-422/485 phù hợp cho hệ thống tự động hóa, giám sát và điều khiển công nghiệp cần kết nối serial ổn định. Cách ly quang 2 kV, nguồn cấp 12–48 VDC và khả năng hỗ trợ RS-485 2 dây hoặc 4 dây giúp thiết bị đáp ứng nhiều tình huống triển khai trong tủ điện.

Để hệ thống vận hành ổn định, cần đấu dây đúng chân, cài đặt đồng nhất thông số truyền thông, dùng nguồn phù hợp và hạn chế nhiễu trên đường tín hiệu. Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và tư vấn kỹ thuật lâu dài qua Hotline/Zalo 0967891080.
