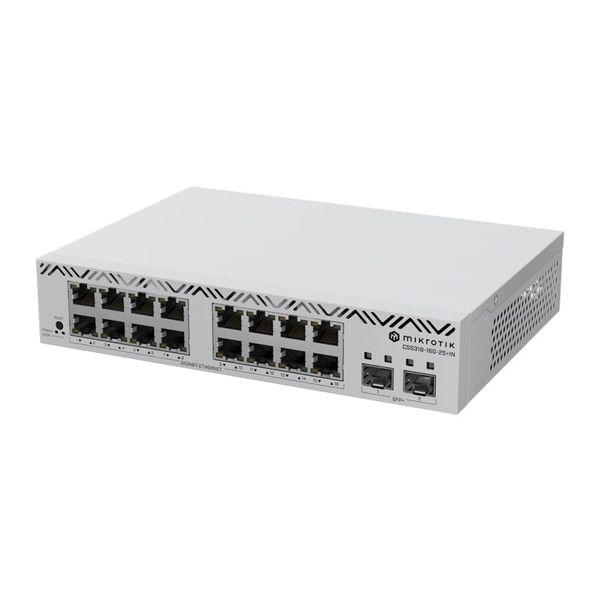

MikroTik CSS318-16G-2S+IN – Switch 16 cổng Gigabit, 2 SFP+ 10G và SwOS

MikroTik CSS318-16G-2S+IN là switch quản lý nhỏ gọn thuộc dòng Cloud Smart Switch của MikroTik, được thiết kế cho những hệ thống cần nhiều hơn 8 cổng nhưng chưa cần tới switch 24 cổng. Thiết bị cung cấp 16 cổng Ethernet 10/100/1000Mbps và hai khe SFP+ tốc độ cao dùng làm uplink, đồng thời vận hành bằng hệ điều hành SwitchOS – SwOS chuyên cho chức năng chuyển mạch.

Hai khe SFP+ hỗ trợ tốc độ 1Gbps, 2.5Gbps hoặc 10Gbps tùy module tương thích, cho phép CSS318 kết nối tới core switch, server, NAS hoặc các thiết bị mạng tốc độ cao. Tổng băng thông vật lý của 16 cổng Gigabit và hai cổng 10G đạt 36Gbps một chiều, tương ứng Layer 1 switching capacity 72Gbps khi tính song công.

CSS318-16G-2S+IN sử dụng switch chip Marvell 98DX2518 và thiết kế fanless, tiêu thụ khoảng 10W khi không gắn phụ kiện và tối đa 13W. Kích thước 218 x 157 x 44mm thuộc form factor 10-inch, phù hợp đặt bàn, gắn rack 10 inch hoặc kết hợp phụ kiện để lắp trong rack 19 inch tiêu chuẩn.

Thông số kỹ thuật MikroTik CSS318-16G-2S+IN

• Product code: CSS318-16G-2S+IN.
• Loại thiết bị: Managed Ethernet Switch.
• Hệ điều hành: MikroTik SwOS.
• SwOS theo brochure: tối thiểu phiên bản 2.17.
• Switch chip: Marvell 98DX2518.
• Bộ nhớ: 16MB Flash.
• Cổng Ethernet: 16 x 10/100/1000Mbps RJ45.
• Cổng SFP+: 2.
• Tốc độ SFP+: 1G / 2.5G / 10G tùy module.
• Layer 1 non-blocking throughput: 36Gbps.
• Layer 1 switching capacity: 72Gbps.
• Forwarding test 64-byte: khoảng 53,57 triệu packet/giây.
• Layer 2 throughput ở packet 1518 byte theo bài test hãng: khoảng 35,53Gbps.
• Layer 2 capacity ở packet 1518 byte: khoảng 71,06Gbps.
• Nguồn AC: 100–240V AC, 50/60Hz.
• Số AC input theo bảng thông số: 1.
• Dòng điện tối đa theo brochure: 0,197A.
• Công suất không phụ kiện: tối đa 10W.
• Công suất tối đa: 13W.
• Thiết kế làm mát: fanless.
• Kích thước: 218 x 157 x 44mm.
• Form factor: compact 10-inch.
• Nhiệt độ thử nghiệm: -40°C đến +70°C.
• IP rating: IP20.
• MTBF: khoảng 200.000 giờ ở 25°C.
• Giám sát: CPU temperature monitor.
• Phụ kiện chính hãng trong bộ: dây nguồn IEC, bộ vít và rack ears.

16 cổng Gigabit Ethernet

CSS318 cung cấp 16 cổng đồng RJ45 hỗ trợ tự thương lượng 10Mbps, 100Mbps và 1Gbps. Đây là các cổng dữ liệu thông thường và không được MikroTik công bố có PoE input hoặc PoE output. Vì vậy camera, Access Point hoặc điện thoại IP cần PoE phải được cấp nguồn bởi injector hoặc switch PoE khác.

Số lượng 16 cổng phù hợp với văn phòng nhỏ, phòng máy, hệ thống camera dùng nguồn riêng, NAS, máy tính và các thiết bị IoT có dây. Đây cũng là lựa chọn hợp lý khi switch 8 cổng không đủ nhưng 24 cổng lại chiếm nhiều không gian hoặc để dư quá nhiều cổng.

Hai cổng SFP+ 10G làm uplink tốc độ cao

Hai khe SFP+ là điểm quan trọng giúp CSS318 vượt khỏi giới hạn uplink Gigabit. Brochure MikroTik ghi rõ các khe này có thể hỗ trợ tốc độ 1G, 2.5G hoặc 10G tùy loại module được sử dụng.

Người dùng có thể lựa chọn module quang, DAC hoặc các giải pháp SFP+ tương thích tùy khoảng cách và topology mạng. Khi dùng module quang cần kiểm tra đúng tốc độ, bước sóng, loại sợi single-mode hoặc multimode và đầu nối ở cả hai phía.

SFP+ 10G rất hữu ích khi nhiều máy Gigabit truyền dữ liệu đồng thời tới NAS hoặc server. Thay vì toàn bộ traffic phải đi qua uplink 1Gbps, switch có thể kết nối lên mạng lõi bằng đường 10Gbps phù hợp.

Switching capacity và throughput

CSS318 có 16 cổng 1Gbps và hai cổng 10Gbps, tạo tổng băng thông vật lý một chiều 36Gbps. Khi tính cả truyền và nhận song công, Layer 1 capacity đạt 72Gbps. MikroTik công bố Layer 1 non-blocking throughput 36Gbps trong bài kiểm tra chính hãng.

Ở Layer 2, kết quả thay đổi theo kích thước packet vì Ethernet có overhead. Với frame 1518 byte, hãng đo khoảng 35,53Gbps throughput và 71,06Gbps capacity. Với frame nhỏ 64 byte, số packet xử lý đạt khoảng 53,57Mpps. Vì vậy các con số 36Gbps, 72Gbps và 53,57Mpps mô tả các khía cạnh khác nhau, không nên nhập chúng thành cùng một loại thông số.

SwOS – hệ điều hành chuyên cho switch

CSS318 chạy SwitchOS, thường viết là SwOS. Đây là hệ điều hành nhẹ do MikroTik phát triển riêng cho switch và được cấu hình qua trình duyệt web. Thiết bị không được MikroTik công bố hỗ trợ RouterOS dual-boot như nhiều model CRS.

SwOS cung cấp các tính năng cần thiết cho switch quản lý mà không yêu cầu người vận hành sử dụng đầy đủ hệ thống cấu hình RouterOS. Điều này phù hợp khi vai trò chính của thiết bị là switching Layer 2.

• Port-to-port forwarding: quản lý việc chuyển tiếp giữa các cổng.
• VLAN: phân chia mạng logic và cấu hình tagging phù hợp.
• Broadcast Storm Control: hạn chế lưu lượng broadcast bất thường.
• MAC Filtering: lọc theo địa chỉ MAC.
• Traffic Mirroring: sao chép traffic sang cổng giám sát.
• Bandwidth Limitation: giới hạn băng thông theo cấu hình.
• MAC/IP Header Adjustment: hỗ trợ các tùy chọn điều chỉnh header mà SwOS cung cấp.

Quản lý CSS318-16G-2S+IN

MikroTik hướng dẫn địa chỉ quản lý mặc định là 192.168.88.1. Máy tính cấu hình có thể đặt địa chỉ cùng subnet rồi truy cập giao diện SwOS bằng trình duyệt web. Thiết bị cũng có thể được phát hiện trong danh sách Neighbors của WinBox, nhưng phần cấu hình chính vẫn thuộc SwOS.

Sau khi đưa switch vào mạng, nên đổi mật khẩu quản trị mặc định, cập nhật SwOS và cấu hình management VLAN nếu hệ thống yêu cầu tách mạng quản trị khỏi traffic người dùng.

Thiết kế compact 10-inch và rack 19-inch

CSS318 có kích thước 218 x 157 x 44mm và được MikroTik mô tả là thiết kế 10-inch compact. Sản phẩm có thể sử dụng trong rack 10 inch hoặc lắp vào rack 19 inch bằng phương án mounting phù hợp.

MikroTik còn cung cấp phụ kiện RMK-2x10/19 cho phép đặt hai CSS318 cạnh nhau trong cùng một không gian rack 1U 19 inch. Cách bố trí này tạo tổng cộng 32 cổng Gigabit và 4 khe SFP+ trong một chiều cao 1U nếu sử dụng hai switch riêng biệt.

Switch cũng có thể đặt desktop. Do chuẩn bảo vệ chỉ là IP20 và manual xác nhận thiết kế sử dụng trong nhà, thiết bị cần được đặt ở vị trí khô, thông thoáng và tránh nước.

Thiết kế fanless và mức tiêu thụ thấp

CSS318 sử dụng thiết kế fanless nên không có tiếng quạt cơ học trong quá trình vận hành bình thường. Đây là lợi thế khi lắp trong phòng làm việc, phòng lab tại nhà hoặc khu vực cần hạn chế tiếng ồn.

Mức công suất tối đa không có attachments là 10W và tối đa 13W khi tính phụ kiện gắn vào. Dù mức nhiệt thấp, vẫn cần bảo đảm khe thông gió không bị che và không đặt switch trong không gian kín tích nhiệt.

Ứng dụng thực tế

• Switch trung tâm cho văn phòng nhỏ và vừa.
• Mạng gia đình có nhiều thiết bị Ethernet.
• Kết nối máy tính, NAS và server Gigabit.
• Uplink 10G tới core switch hoặc storage server.
• Triển khai VLAN cho nhiều nhóm thiết bị.
• Port mirroring phục vụ giám sát traffic.
• Hệ thống rack 10-inch cần switch nhiều hơn 8 cổng.
• Lắp hai switch cạnh nhau trong rack 19-inch 1U bằng phụ kiện phù hợp.

Những lỗi MikroTik CSS318-16G-2S+IN có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định MikroTik CSS318-16G-2S+IN có lỗi thiết kế.

Switch không lên nguồn

Kiểm tra dây IEC, ổ cắm AC và điện áp đầu vào. Sản phẩm sử dụng nguồn AC 100–240V trực tiếp, không dùng PoE làm nguồn cấp chính.

Một cổng chỉ nhận 100Mbps

Kiểm tra dây Ethernet và đầu RJ45. Gigabit Ethernet cần đầy đủ bốn cặp dây, vì vậy cáp hỏng pair hoặc bấm đầu không đúng có thể khiến link giảm xuống 100Mbps.

SFP+ không lên 10Gbps

Kiểm tra module, DAC, fiber và tốc độ của thiết bị đầu kia. Một module chỉ hỗ trợ 1Gbps sẽ không tự tạo liên kết 10Gbps chỉ vì được cắm vào khe SFP+.

Không truy cập được SwOS

Kiểm tra địa chỉ IP quản lý, subnet, VLAN quản trị và cổng đang kết nối. Nếu mất cấu hình có thể sử dụng quy trình reset/recovery của MikroTik theo hướng dẫn chính hãng.

Mạng bị loop hoặc broadcast tăng cao

Kiểm tra topology, VLAN và các đường kết nối dư thừa. Broadcast Storm Control có thể hỗ trợ hạn chế một số lưu lượng bất thường nhưng không thay thế việc thiết kế Layer 2 đúng cách.

Quy trình khoanh vùng sự cố MikroTik CSS318-16G-2S+IN

1. Xác nhận đúng model CSS318-16G-2S+IN.
2. Kiểm tra dây nguồn AC và trạng thái khởi động.
3. Thử một dây Ethernet và client đã xác nhận chạy Gigabit.
4. Kiểm tra từng cổng RJ45 nghi ngờ và tốc độ negotiation.
5. Kiểm tra IP quản trị và đăng nhập SwOS.
6. Kiểm tra VLAN, forwarding và bandwidth limitation nếu có link nhưng không truyền dữ liệu đúng.
7. Với SFP+, kiểm tra module, DAC/fiber và tốc độ hai đầu.
8. Kiểm tra CPU temperature nếu switch hoạt động không ổn định khi tải cao.
9. Cập nhật hoặc recovery SwOS nếu nghi ngờ firmware.
10. Nếu sự cố vẫn tồn tại trong cấu hình tối giản, kiểm tra PSU, RJ45, SFP+, switch chip và bo mạch chính.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Dây nguồn IEC.
• Mạch nguồn AC/DC nội bộ.
• 16 connector RJ45 Gigabit.
• Các đường Ethernet PHY liên quan tới cổng lỗi.
• Hai khe SFP+.
• Module SFP+/SFP hoặc DAC bên ngoài.
• Switch chip 98DX2518.
• Flash lưu SwOS.
• Nút reset/recovery.
• SwOS và cấu hình VLAN/forwarding.
• Cáp Ethernet nếu link giảm tốc hoặc chập chờn.

Những điểm dễ nhập sai về MikroTik CSS318-16G-2S+IN

• Product code chính xác là CSS318-16G-2S+IN.
• Có đúng 16 cổng 10/100/1000 Ethernet.
• Có 2 khe SFP+, không phải SFP thường.
• SFP+ hỗ trợ 1G/2.5G/10G tùy module.
• Hệ điều hành là SwOS; không nhập thành RouterOS hoặc Dual Boot.
• Switch chip là 98DX2518.
• Storage chỉ 16MB Flash; đây không phải bộ nhớ lưu dữ liệu người dùng.
• Layer 1 throughput là 36Gbps và Layer 1 capacity là 72Gbps.
• Không lấy 53,57Mpps rồi ghi thành 53,57Gbps; Mpps là triệu packet mỗi giây.
• Thiết bị không có PoE output.
• Không có PoE input theo bảng phần cứng SwOS chính hãng.
• Thiết kế fanless.
• Kích thước chính hãng là 218 x 157 x 44mm.
• Công suất tối đa là 13W; không attachments tối đa 10W.
• Bảng thông số chính hãng ghi 1 AC input. Một bản manual có câu “two inputs of 100–240V AC”, nhưng điều này không khớp bảng specification và phần cứng; không nên nhập thành nguồn kép.
• Không nhầm với CRS318-16P-2S+OUT hoặc các model CRS có RouterOS/SwOS và PoE.
• Không nhầm với CSS326-24G-2S+RM, model có 24 cổng Gigabit.

FAQ – MikroTik CSS318-16G-2S+IN

CSS318-16G-2S+IN có bao nhiêu cổng?

Thiết bị có 16 cổng Gigabit Ethernet RJ45 và hai khe SFP+ tốc độ tới 10Gbps.

Hai SFP+ chỉ chạy 10Gbps hay có thể chạy 1Gbps?

Brochure chính hãng ghi hỗ trợ 1G, 2.5G và 10G tùy module được sử dụng.

CSS318 có chạy RouterOS không?

Không theo thông số sản phẩm. Model này được MikroTik công bố chạy SwOS, không phải RouterOS/SwOS dual-boot.

CSS318 có PoE không?

Không. Bảng SwOS hardware của MikroTik không liệt kê PoE input hoặc PoE output cho CSS318-16G-2S+IN.

Switching capacity bao nhiêu?

Layer 1 switching capacity là 72Gbps, với Layer 1 non-blocking throughput 36Gbps.

CSS318 có quạt không?

Không. MikroTik mô tả thiết bị là silent fanless.

Switch có lắp rack 19 inch được không?

Có thể. Thiết bị có form factor 10-inch và MikroTik hỗ trợ phương án lắp rack 19 inch; phụ kiện RMK-2x10/19 còn cho phép đặt hai CSS318 cạnh nhau trong một vị trí 1U.

CSS318 dùng nguồn gì?

Thiết bị nhận nguồn AC 100–240V, 50/60Hz. Bảng specification hiện hành ghi một AC input.

CSS318 phù hợp dùng làm router không?

Không phải lựa chọn phù hợp nếu cần router đầy đủ. Đây là switch chạy SwOS và tập trung vào chức năng chuyển mạch Layer 2.

Kiểm tra, sửa chữa MikroTik CSS318-16G-2S+IN tại Viện Máy Tính

MikroTik CSS318-16G-2S+IN là switch SwOS nhỏ gọn với 16 cổng Gigabit Ethernet, hai SFP+ hỗ trợ tới 10Gbps, switch chip 98DX2518 và Layer 1 switching capacity 72Gbps. Thiết kế fanless, công suất tối đa 13W và form factor 10-inch phù hợp cho văn phòng, mạng gia đình hoặc hệ thống rack cần mật độ cổng vừa phải.

Khi CSS318 không lên nguồn, một cổng RJ45 mất link, tốc độ chỉ còn 100Mbps, SFP+ không hoạt động hoặc không truy cập được SwOS, cần kiểm tra nguồn AC, dây Ethernet, module quang/DAC, IP quản trị, VLAN và firmware trước khi kết luận switch bị lỗi phần cứng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra MikroTik CSS318-16G-2S+IN, khoanh vùng lỗi nguồn, Gigabit Ethernet, SFP+, switch chip, Flash và SwOS để xác định phương án sửa chữa hoặc thay thế phù hợp.
