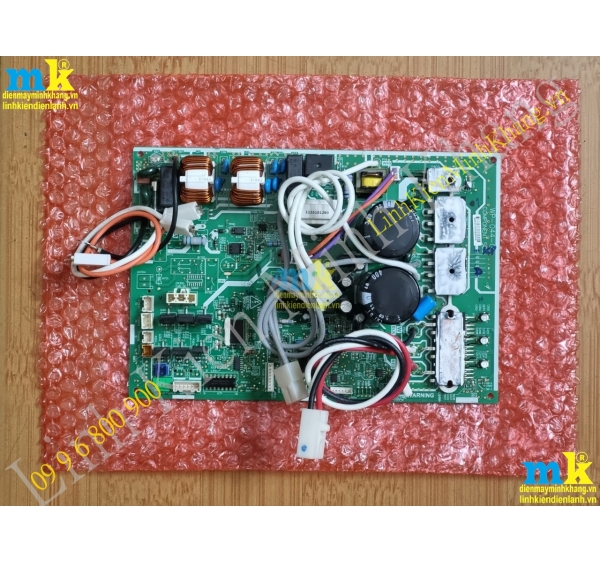

Bo Dàn Nóng Âm Trần Toshiba 3Hp

Thông số kỹ thuật Bo Dàn Nóng Âm Trần Toshiba 3HP

• Loại: Bo inverter điều khiển máy nén và motor quạt DC

• Điện áp vào: 220V AC / 50Hz

• Điện áp ra:

  • 310V DC cấp cho máy nén inverter

  • 310V DC hoặc 15V DC cấp cho motor quạt dàn nóng DC (tuỳ đời)

  • Tín hiệu điều khiển xung PWM 5V hoặc 15V

• Công suất máy nén: 2500W – 3800W

• Công suất quạt: 90W – 150W

• Gas: R410A hoặc R32 (tuỳ model)

• Tụ lọc nguồn chính: 450V – 330uF hoặc 450V – 470uF

• IGBT / MOSFET công suất: 600V – 20A đến 30A

• Cầu diode chỉnh lưu: 15A – 600V

• Cầu chì bảo vệ: 12A – 250V

📌 Cấu tạo linh kiện chính:

• Tụ nguồn lớn: 450V – 330uF / 470uF

• Cầu diode chỉnh lưu AC-DC

• Cuộn cảm chống nhiễu AC

• IC điều khiển inverter + Driver quạt DC

• IGBT hoặc MOSFET công suất inverter

• Bo cấp nguồn và điều khiển cho motor quạt dàn nóng

• Cảm biến nhiệt độ dàn nóng, máy nén

• Rơ le hoặc triac điều khiển van đảo chiều (nếu máy 2 chiều)

📌 Cấu trúc quạt dàn nóng Toshiba 3HP:

• Dùng motor quạt DC công suất lớn, thường 3 dây hoặc 6 dây

  • Nếu 3 dây: 310VDC / Mass / PWM

  • Nếu 6 dây: 15V / Mass / PWM / FG / lỗi / dự phòng

📌 Chức năng chính:

• Chuyển đổi điện AC 220V sang DC 310V cấp cho máy nén

• Điều khiển motor quạt DC dàn nóng bằng tín hiệu PWM

• Nhận tín hiệu phản hồi tốc độ từ motor quạt về bo

• Điều khiển công suất máy nén theo tín hiệu tải và cảm biến nhiệt

• Bảo vệ quá áp, quá dòng, quá nhiệt cho toàn hệ thống

• Đối với 2 chiều: điều khiển van đảo chiều khi chuyển chế độ

📌 Ưu điểm:

• Công suất cao, quạt gió mạnh, thích hợp cho không gian lớn

• Bo inverter điều khiển motor quạt DC tốc độ biến thiên tiết kiệm điện

• Tích hợp đầy đủ mạch bảo vệ quá tải, ngắn mạch, mất pha

• Hoạt động êm ái, tăng giảm tốc độ quạt mượt

• Dễ kiểm tra lỗi qua tín hiệu xung PWM và phản hồi tốc độ

📌 Nhược điểm:

• Bo inverter đời Toshiba 3HP khá đắt và thiết kế dày, nhiều linh kiện

• Motor quạt DC nếu hỏng khó sửa, thường phải thay nguyên motor

• Lỗi IC inverter hoặc IGBT thường gây cháy tụ lọc, cần kiểm tra đồng bộ

• Việc tháo lắp cần rất cẩn thận do tụ nguồn DC 310V tích điện lớn

📌 Lưu ý khi sửa chữa & thay thế:

• Đúng mã part code bo dàn nóng theo từng đời máy, đúng loại gas R410A / R32

• Kiểm tra kỹ tụ nguồn, MOSFET, IGBT, cầu diode trước khi lắp bo mới

• Test motor quạt bằng nguồn DC và tín hiệu PWM rời

• Luôn xả hết tụ DC 310V trước khi tháo bo hoặc cấp nguồn test

• Kiểm tra tín hiệu van đảo chiều (nếu máy 2 chiều) và cảm biến dàn nóng
