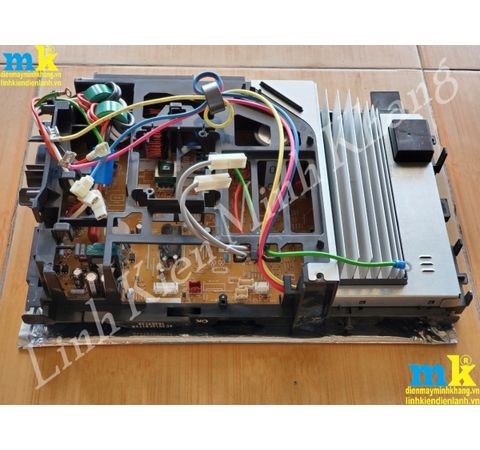

Bo Dàn Nóng Panasonic Loại 1 Chiều & 2 Chiều Quạt VDC 6 Dây Gas R32

Thông số kỹ thuật Bo Dàn Nóng Panasonic (Gas R32 — Quạt VDC 6 Dây)

• Loại: Bo inverter điều khiển máy nén DC và quạt VDC 6 dây

• Điện áp vào: 220V AC / 50Hz

• Điện áp ra:

  • 310V DC cho máy nén inverter

  • 15V DC cấp nguồn cho motor quạt VDC 6 dây

  • Tín hiệu điều khiển PWM 5V hoặc 15V

• Gas: R32

• Công suất máy nén: 1200W – 2500W

• Công suất quạt: 50W – 90W

• Tụ lọc nguồn chính: 450V – 220uF hoặc 330uF

• IGBT / MOSFET công suất: 600V – 15A đến 20A

• Cầu diode chỉnh lưu: 10A – 600V

📌 Cấu tạo linh kiện chính:

• Tụ nguồn DC lớn: 450V – 220uF / 330uF

• Cầu diode chỉnh lưu AC-DC

• Cuộn cảm chống nhiễu EMI

• IC điều khiển inverter + Driver quạt VDC 6 dây

• IGBT / MOSFET công suất inverter

• Bo cấp nguồn và tín hiệu cho motor quạt

• Cảm biến nhiệt độ máy nén, cảm biến nhiệt dàn nóng

• Cầu chì bảo vệ: 10A – 250V

📌 Chức năng chính:

• Chuyển đổi điện AC 220V sang DC 310V cấp cho máy nén

• Điều khiển motor quạt VDC 6 dây bằng tín hiệu PWM điều chỉnh tốc độ

• Nhận tín hiệu phản hồi tốc độ từ motor về bo điều khiển

• Tự động tăng giảm công suất máy nén và quạt theo nhiệt độ dàn nóng và yêu cầu dàn lạnh

• Đối với dòng 2 chiều: Bo tích hợp mạch đảo chiều van 4 ngả (reversing valve)

📌 Cấu trúc kết nối quạt VDC 6 dây:

📌 Ưu điểm:

• Điều khiển motor quạt tốc độ biến thiên, tiết kiệm điện và giảm ồn

• Tích hợp đầy đủ bảo vệ quá áp, quá dòng, quá nhiệt

• Tương thích tốt với máy nén inverter thế hệ mới

• Đối với 2 chiều: Bo tích hợp mạch điều khiển van đảo chiều trực tiếp

• Hoạt động êm, bền, tiết kiệm điện, dễ kiểm tra bảo dưỡng

📌 Nhược điểm:

• Bo inverter đời gas R32 phức tạp hơn, giá linh kiện cao

• Motor quạt VDC 6 dây nếu hỏng khó sửa, thường phải thay cả motor

• Hư tụ nguồn hoặc MOSFET/IGBT công suất gây hỏng lan sang motor quạt

• Khi lỗi tín hiệu PWM hoặc phản hồi tốc độ, máy sẽ báo lỗi E hoặc F (tùy model)

📌 Lưu ý khi sửa chữa & thay thế:

• Phải đúng mã part code của từng đời máy, vì gas R32 khác bo gas R410A / R22

• Xác định đúng điện áp nguồn cấp motor quạt (15V), tín hiệu điều khiển và tín hiệu phản hồi

• Luôn xả tụ 310V trước khi tháo bo

• Nếu bo lỗi tụ, MOSFET hoặc IC inverter nên kiểm tra kỹ motor quạt trước khi gắn bo mới

• Kiểm tra van đảo chiều (đối với 2 chiều) khi bo có dấu hiệu điều khiển sai

📌 Mạch van đảo chiều (ở bo loại 2 chiều):

• Nguồn cấp van đảo chiều: 220V AC

• Điều khiển trực tiếp qua relay hoặc triac trên bo

• Bảo vệ bằng cầu chì hoặc điện trở chống sét

• Khi chế độ nóng, relay cấp nguồn kích van đảo chiều; khi chế độ lạnh, relay ngắt
