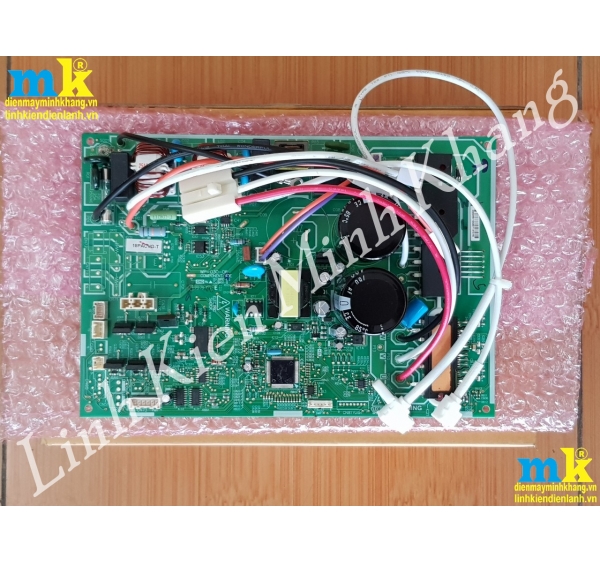

Bo Dàn Nóng Toshiba 2.0Hp Và 2.5Hp

Thông số kỹ thuật Bo Dàn Nóng Toshiba 2.0HP / 2.5HP

📌 Cấu tạo linh kiện chính:

• Tụ lọc nguồn DC 310V

• Cầu diode chỉnh lưu AC-DC

• Cuộn chống nhiễu nguồn

• IGBT hoặc MOSFET công suất

• IC điều khiển inverter

• Driver motor quạt DC

• Cảm biến nhiệt độ dàn nóng và máy nén

• Mạch cấp nguồn phụ và tín hiệu PWM

• Bo điều khiển van đảo chiều (nếu máy 2 chiều)

• Cầu chì bảo vệ

📌 Loại motor quạt sử dụng:

• Motor quạt DC 6 dây, phổ biến với Toshiba inverter 2.0HP và 2.5HP

  • Dây: 15V / Mass / PWM / FG / lỗi / dự phòng

Tín hiệu:

• PWM: xung 5V hoặc 15V điều chỉnh tốc độ

• FG: tín hiệu phản hồi tốc độ quạt về bo

• Lỗi: tín hiệu trạng thái quạt

• 15V: cấp nguồn điều khiển

• Mass: nối đất

📌 Chức năng chính:

• Chuyển AC 220V sang DC 310V cấp cho máy nén

• Điều khiển tốc độ quạt DC dàn nóng bằng tín hiệu PWM

• Theo dõi tín hiệu phản hồi tốc độ từ motor quạt

• Điều khiển công suất máy nén theo tải nhiệt và cảm biến

• Tích hợp bảo vệ quá áp, quá dòng, quá nhiệt

• Nếu là máy 2 chiều: điều khiển van đảo chiều

📌 Ưu điểm:

• Điều khiển inverter tiết kiệm điện tốt

• Tự điều chỉnh tốc độ quạt và công suất máy nén

• Bảo vệ đa lớp, giảm sự cố chập cháy

• Vận hành mượt, tăng giảm tốc độ không sốc điện

• Mạch dễ kiểm tra và thay thế linh kiện

📌 Nhược điểm:

• Bo inverter Toshiba chi phí thay khá cao

• Lỗi tụ lọc, IGBT hoặc driver quạt DC dễ gây chết motor quạt

• Motor DC 6 dây nếu hỏng thường phải thay nguyên cụm

• Sửa chữa cần xả tụ nguồn 310V cực kỳ cẩn thận

📌 Lưu ý khi thay thế, sửa chữa:

• Đúng mã bo theo từng model và loại gas R410A / R32

• Kiểm tra kỹ IGBT, MOSFET, tụ lọc nguồn trước khi cấp điện

• Test motor quạt bằng nguồn DC và PWM độc lập

• Xác nhận lại tín hiệu điều khiển van đảo chiều nếu máy 2 chiều

• Kiểm tra dây tín hiệu PWM và FG kết nối với motor quạt
