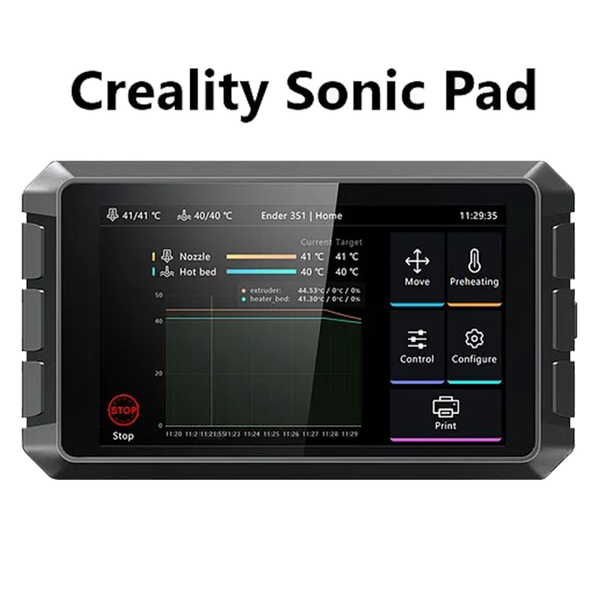

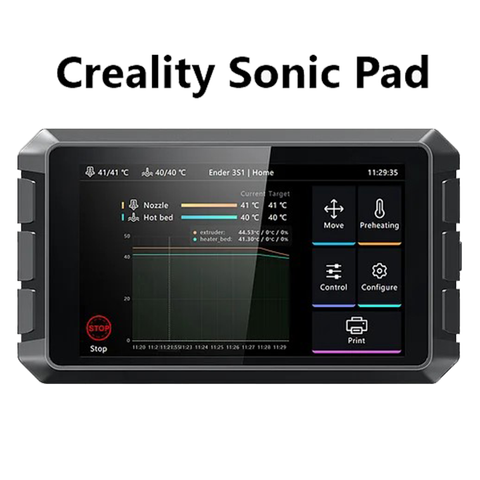

Creality Sonic Pad mã 4005010052 là bộ điều khiển chuyên dụng dành cho máy in 3D FDM, tích hợp Klipper và màn hình cảm ứng màu 7 inch. Khi kết nối Sonic Pad với máy in tương thích qua USB, thiết bị đảm nhiệm phần lớn công việc xử lý của hệ thống, cho phép khai thác các tính năng như Input Shaping, Pressure Advance, macro, điều khiển từ xa qua mạng và quản lý nhiều máy in trên cùng một giao diện.
Sonic Pad sử dụng nền tảng phần cứng 64-bit với CPU T800, RAM 2GB và bộ nhớ trong 8GB. Thiết bị có bốn cổng USB 2.0, Wi-Fi, cổng mạng Ethernet 100M và cổng riêng cho G-sensor. Creality thiết kế sản phẩm nhằm giảm độ phức tạp khi người dùng muốn chuyển một máy in Marlin truyền thống sang môi trường Klipper mà không phải tự lắp Raspberry Pi và xây dựng toàn bộ hệ thống từ đầu.
Cần lưu ý Sonic Pad không phải mainboard thay thế trực tiếp cho máy in. Mainboard gốc vẫn nằm trong printer và chạy firmware tương thích Klipper, trong khi Sonic Pad thực hiện vai trò máy tính điều phối cấp cao. Khả năng tương thích phụ thuộc đúng model printer, loại mainboard, MCU, firmware và file cấu hình tương ứng.
Klipper là hệ thống firmware chia công việc điều khiển thành hai phần. Mainboard của máy in tiếp tục tạo các xung điều khiển phần cứng ở mức thấp, còn Sonic Pad đảm nhiệm phần xử lý phức tạp hơn. Nhờ có CPU mạnh hơn mainboard máy in thông thường, hệ thống có thể xử lý chuyển động và các thuật toán hiệu chỉnh với tần suất cao.
Điều này không có nghĩa chỉ cần cắm Sonic Pad là mọi máy tự động nhanh hơn. Printer phải được cấu hình đúng Klipper, các giới hạn cơ khí phải phù hợp và người dùng cần calibration trước khi tăng tốc.
Sonic Pad hỗ trợ Resonance Compensation hay Input Shaping. G-sensor được gắn vào toolhead hoặc bàn tùy cấu trúc máy để đo rung cộng hưởng. Klipper sử dụng dữ liệu này để tạo bộ lọc chuyển động nhằm giảm ringing và ghosting trên thành model.
Sau các bản cập nhật của Creality, Sonic Pad có thể hiệu chỉnh cộng hưởng riêng cho trục X và Y. Nếu người dùng thay toolhead, extruder, khối lượng bàn hoặc thay đổi đáng kể kết cấu máy, nên thực hiện lại phép đo resonance.
Pressure Advance là chức năng dự đoán áp suất nhựa nóng chảy bên trong nozzle. Khi toolhead tăng hoặc giảm tốc, hệ thống thay đổi lượng filament cấp vào để hạn chế góc bị phình, thiếu nhựa hoặc kích thước đường extrusion không đồng đều.
Pressure Advance phải được calibration theo từng extruder, filament và một số điều kiện in. Giá trị dùng cho PLA Direct Drive không nên mặc định áp dụng cho TPU hoặc một hệ Bowden dài.
Sonic Pad có thể được vận hành trực tiếp trên màn hình cảm ứng 7 inch hoặc điều khiển từ điện thoại, tablet và máy tính thông qua giao diện web khi nằm trong cùng mạng LAN.
Người dùng có thể theo dõi nhiệt độ, điều khiển trục, khởi động job, chỉnh thông số, thực hiện homing, calibration và nhiều tác vụ khác mà không cần đứng cạnh máy.
Sonic Pad tích hợp Wi-Fi IEEE 802.11b/g/n và LAN 100M. Ethernet phù hợp khi cần kết nối ổn định cho môi trường print farm hoặc vị trí có Wi-Fi yếu, trong khi Wi-Fi giúp lắp đặt linh hoạt hơn.
Nếu mất mạng LAN, Sonic Pad và máy in vẫn là hệ thống cục bộ; việc mất Internet không đồng nghĩa toàn bộ chức năng in USB phải ngừng. Tuy nhiên các dịch vụ cloud và điều khiển từ xa phụ thuộc mạng tương ứng.
Sonic Pad có bốn cổng USB 2.0. Creality đã bổ sung khả năng điều khiển nhiều máy qua các bản cập nhật OTA, hướng tới việc một Sonic Pad có thể kết nối tối đa bốn printer tương thích.
Số lượng cổng USB không có nghĩa bất kỳ bốn máy nào cũng có thể cắm vào và hoạt động ngay. Mỗi printer cần profile/configuration chính xác và các cổng USB còn có thể được sử dụng cho camera hoặc thiết bị ngoại vi.
Creality hỗ trợ camera USB trên Sonic Pad để giám sát thời gian thực và tạo time-lapse. Các bản cập nhật sau đó bổ sung khả năng điều chỉnh camera tới độ phân giải 1080p đối với thiết bị tương thích.
Camera không phải thành phần tích hợp bên trong Sonic Pad. Người dùng cần camera USB tương thích nếu muốn giám sát bằng hình ảnh. Không nên nhập thông số “camera tích hợp” cho sản phẩm.
Klipper cho phép tạo macro tùy chỉnh, tức gom nhiều lệnh thành một thao tác. Người dùng có thể tạo macro preheat, home, purge line, nozzle cleaning, PID tuning hoặc quy trình riêng phù hợp máy.
Macro chỉnh sai có thể khiến toolhead di chuyển ngoài vùng hợp lệ hoặc heater được đặt sai điều kiện. Khi chỉnh cấu hình nâng cao nên lưu bản sao file cấu hình trước.
Khi Sonic Pad ra mắt, Creality cấu hình sẵn Ender-3 V2, Ender-3 S1 và Ender-3 S1 Pro. Qua nhiều bản cập nhật, hãng bổ sung thêm Ender-2 Pro, CR-M4, CR-30, CR-200B, CR-10 Series, Ender-5 Plus, Ender-7 và nhiều printer khác.
Creality cũng cho phép cấu hình các máy FDM ngoài danh sách dựng sẵn. Tuy nhiên cụm “compatible with most FDM printers” không có nghĩa mọi printer đều được hỗ trợ plug-and-play. Mainboard, MCU và pin mapping phải được Klipper hỗ trợ và cấu hình đúng.
Sonic Pad hỗ trợ cập nhật firmware qua OTA hoặc USB. Trang hỗ trợ Creality hiện vẫn cung cấp firmware Sonic Pad V1.0.6.54.20 phát hành ngày 22/01/2024 cùng các bản firmware cũ hơn.
Creality cũng từng công bố thông tin SSH cho Sonic Pad và bổ sung khả năng truy cập Mainsail LAN, giúp người dùng có kinh nghiệm can thiệp sâu hơn vào môi trường Klipper.
Các vấn đề có thể xuất phát từ nguồn điện, dây cáp USB, tải thiết bị ngoại vi, printer mainboard, firmware, phần mềm, file cấu hình, mạng Wi-Fi/LAN, camera, USB drive, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality Sonic Pad có lỗi thiết kế.
Kiểm tra cáp USB, đúng cổng USB, firmware đã flash cho printer, model mainboard và file printer.cfg. Cáp chỉ hỗ trợ sạc mà không có đường data cũng có thể gây lỗi.
Kiểm tra chất lượng cáp USB, đầu jack, nguồn Sonic Pad và mainboard. Creality từng bổ sung serial communication cho một số printer nhằm giảm lỗi mất kết nối.
Kiểm tra adapter 12V, jack DC, nút nguồn và dây nguồn. Nếu nguồn đúng nhưng màn hình vẫn tối, cần kiểm tra phần cứng Sonic Pad.
Kiểm tra SSID, mật khẩu, router và dải Wi-Fi tương thích. Có thể thử Ethernet RJ45 để phân biệt lỗi Wi-Fi với lỗi mạng chung.
Kiểm tra G-sensor đã gắn chắc, đúng hướng và cáp PS/2 không lỏng. Printer phải đặt trên bề mặt ổn định trong khi chạy resonance test.
Sonic Pad hoạt động như host Klipper, xử lý và điều phối printer, cung cấp giao diện cảm ứng, Web UI, Input Shaping, Pressure Advance và các công cụ calibration nâng cao.
Creality sử dụng màn hình cảm ứng màu 7 inch, độ phân giải 1024 x 600.
Có. Thiết bị hỗ trợ IEEE 802.11b/g/n và đồng thời có Ethernet 100M.
Thiết bị có bốn cổng USB 2.0.
Có. Creality đã bổ sung khả năng quản lý tối đa bốn printer tương thích qua các bản cập nhật, nhưng từng printer phải có cấu hình chính xác.
Không. Sonic Pad hỗ trợ camera USB để giám sát và time-lapse nhưng camera là thiết bị bổ sung.
Có khả năng nếu printer và mainboard được Klipper hỗ trợ và người dùng có cấu hình phù hợp. Không phải mọi model đều plug-and-play.
Không. Mainboard gốc vẫn điều khiển phần cứng cấp thấp; Sonic Pad đóng vai trò host Klipper và máy tính điều phối.
G-sensor đo rung cộng hưởng để Klipper thực hiện Input Shaping, giúp giảm ringing và ghosting khi máy di chuyển nhanh.
Creality Sonic Pad 4005010052 là bộ điều khiển Klipper sử dụng CPU T800 64-bit, RAM 2GB, ROM 8GB và màn hình cảm ứng 7 inch 1024 x 600. Thiết bị hỗ trợ USB, Wi-Fi, Ethernet, Web UI, Input Shaping, Pressure Advance và quản lý nhiều máy in FDM tương thích.
Khi Sonic Pad không khởi động, mất kết nối printer, không nhận USB, Wi-Fi lỗi, G-sensor không hoạt động hoặc firmware/configuration gây lỗi, các hạng mục có thể cần kiểm tra gồm adapter nguồn, màn hình, USB, LAN, Wi-Fi, G-sensor, cáp dữ liệu, mainboard printer và phần mềm Klipper.
Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality Sonic Pad cùng kết nối USB, mạng, G-sensor, firmware và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
