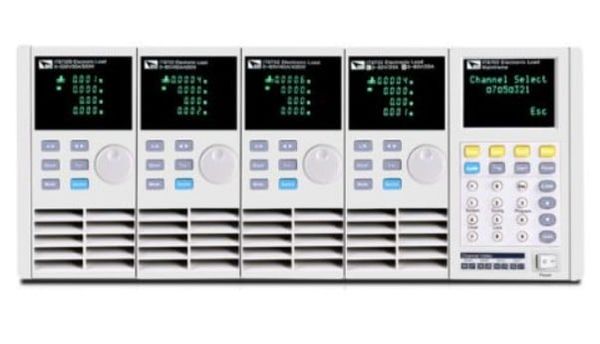

ITECH IT8702P là bộ khung điều khiển chính – Electronic Load Mainframe – dành cho hệ thống tải điện tử DC đa kênh IT8700P của ITECH. Thiết bị cung cấp 4 khe lắp module tải, bảng điều khiển trung tâm, màn hình VFD và các giao tiếp Ethernet, USB, RS232 để xây dựng hệ thống kiểm tra tải DC nhiều kênh trong phòng R&D, dây chuyền sản xuất và hệ thống ATE.
Điểm cần phân biệt rõ là IT8702P không phải bản thân một tải điện tử có điện áp, dòng và công suất cố định. Đây là mainframe chứa và điều khiển các module tải tương thích. Điện áp tối đa, dòng tối đa, công suất, độ phân giải và độ chính xác của từng kênh phụ thuộc module IT8700P được lắp vào từng slot.
IT8702P có 4 vị trí module. Do dòng IT8700P có cả module một kênh và hai kênh, một mainframe IT8702P có thể tạo hệ thống tối đa 8 kênh khi sử dụng bốn module dual-channel. Khi kết nối thêm khung mở rộng IT8703P, hệ thống có thể đạt tối đa 16 kênh và vẫn được quản lý từ bảng điều khiển chính của IT8702P.
Tên gọi “bộ khung kết nối 04 tải điện tử” có thể khiến người dùng hiểu IT8702P đã tích hợp sẵn bốn tải hoàn chỉnh. Thực tế đây là main control unit cho 4 module. Các module tải phải được lựa chọn và lắp vào bốn slot tùy yêu cầu về điện áp, dòng, công suất và số lượng channel.
Do đó không nên nhập cho IT8702P một thông số cố định như 80V, 40A hay 200W. Những giá trị này thuộc từng module, ví dụ các module IT8731P, IT8722P hoặc các model khác trong hệ sinh thái IT8700P.
Cách mô tả chính xác là “mainframe 4 module” hoặc “khung chính điều khiển 4 module tải điện tử”. Nếu cần thông số tải điện áp/dòng/công suất, phải xác định chính xác module nào được lắp trong khung.
IT8702P có bốn vị trí slot. Mỗi slot có thể nhận module tương thích thuộc dòng IT8700P. Một module có thể chứa một hoặc hai channel tùy model.
Manual ITECH giải thích rằng với IT8702P, bốn slot có thể tương ứng tối đa tám channel nếu toàn bộ module đều là dual-channel. Số channel được đánh thứ tự dựa trên vị trí slot và cấu hình module.
Thiết kế này cho phép người dùng xây dựng hệ thống theo nhu cầu. Chẳng hạn một số vị trí có thể sử dụng module một kênh công suất cao, trong khi những vị trí khác sử dụng module hai kênh để tăng mật độ channel.
Khi tám channel trong một IT8702P chưa đủ, mainframe có cổng mở rộng để kết nối với ITECH IT8703P. IT8703P là expansion mainframe 4 module, không có vai trò điều khiển chính độc lập giống IT8702P.
Theo User Manual ITECH, IT8702P kết hợp IT8703P có thể tạo hệ thống tới 16 channel. Việc thiết lập và lập trình vẫn được thực hiện từ main panel của IT8702P hoặc thông qua hệ thống điều khiển từ xa.
Bảng mặt trước IT8702P gồm màn hình VFD, nhóm phím chức năng, bàn phím số và các phím điều khiển channel. Khi khởi động, mainframe thực hiện self-test và quét các module đã được lắp để nhận diện channel.
Người vận hành có thể chọn channel, thiết lập tham số và quản lý trạng thái tải trực tiếp từ mainframe. Manual cũng cho biết hệ thống có khả năng gọi lại các thông số từ lần tắt máy trước tùy cấu hình.
ITECH trang bị sẵn Ethernet, USB và RS232 cho IT8702P. Đây là một điểm quan trọng đối với các hệ thống tải đa kênh vì người dùng không bị giới hạn ở thao tác thủ công trên bảng điều khiển.
Qua giao tiếp từ xa, hệ thống có thể được tích hợp vào phần mềm kiểm tra hoặc ATE để tự động thay đổi chế độ tải, thu thập voltage/current, bật tắt channel và đánh giá kết quả theo quy trình định trước.
Nền tảng hỗ trợ SCPI, thuận tiện cho việc xây dựng chương trình điều khiển thiết bị đo bằng các môi trường phần mềm tự động hóa phù hợp.
Trang IT8700P hiện hành của ITECH liệt kê tới bảy mode gồm CC, CV, CR, CP, CV+CC, CR+CC và CW+CC. Tuy nhiên cần hiểu những mode này là khả năng của hệ thống/module tương thích, không phải đặc tính điện độc lập của bộ vỏ IT8702P.
Constant Current giữ dòng tải theo mức cài đặt; Constant Voltage điều chỉnh tải để duy trì điện áp; Constant Resistance mô phỏng điện trở; Constant Power thay đổi dòng theo điện áp để giữ công suất gần mức đặt. Các mode kết hợp phục vụ những bài thử nguồn phức tạp hơn.
Nền tảng IT8700P hỗ trợ Dynamic Mode tới 25kHz. Dynamic Load cho phép chuyển nhanh giữa các mức tải nhằm kiểm tra khả năng phản ứng của nguồn DUT khi nhu cầu dòng thay đổi đột ngột.
Đây là chức năng hữu ích khi đánh giá transient response của adapter, nguồn server, converter AC/DC hoặc DC/DC. Người dùng có thể quan sát voltage undershoot, overshoot và khả năng hồi phục của nguồn bằng oscilloscope hoặc dữ liệu đo của hệ thống.
ITECH công bố tốc độ đo voltage và current trên IT8700P tới 50kHz. Khả năng lấy mẫu nhanh hỗ trợ tích hợp hệ thống và theo dõi các quá trình tải thay đổi nhanh tốt hơn so với chỉ đọc các giá trị DC chậm trên mặt máy.
Độ phân giải và độ chính xác cuối cùng vẫn phụ thuộc module cụ thể. Trang hãng công bố khả năng đạt tới 0,1mV/0,1mA trên dòng IT8700P, nhưng không nên mặc định mọi module đều có cùng range hoặc sai số.
List Mode cho phép tạo chuỗi các điểm tải theo thời gian. Thay vì chỉ giữ một giá trị CC hoặc CP cố định, người dùng có thể tạo profile nhiều bước để mô phỏng hành vi thực tế của thiết bị tiêu thụ điện.
ITECH công bố IT8700P hỗ trợ List Mode với tốc độ thiết lập tới 100kHz trên nền tảng hiện hành. Khả năng này đặc biệt hữu ích trong R&D, kiểm tra nguồn đa đầu ra và các hệ thống cần lặp lại một chuỗi tải giống nhau nhiều lần.
IT8700P hỗ trợ Automatic Test, cho phép hệ thống tự thực thi điều kiện kiểm tra và đánh giá kết quả có nằm trong specification đã đặt hay không.
Khi kết hợp nhiều module trong IT8702P, chức năng tự động giúp kiểm tra đồng thời nhiều rail nguồn. Đây là ưu điểm đáng kể đối với bộ nguồn ATX, nguồn server, bộ chuyển đổi nhiều output hoặc thiết bị điện tử có nhiều đường DC.
Manual IT8700 mô tả các tín hiệu ON/OFF IN và ON/OFF OUT phục vụ đồng bộ trạng thái tải giữa nhiều channel. Khi Sync On được cấu hình, các channel có thể tham gia vào thao tác tải hoặc ngắt tải đồng bộ.
Tính năng này hữu ích với DUT nhiều rail khi yêu cầu các tải bắt đầu hoặc kết thúc gần cùng thời điểm thay vì thao tác từng channel thủ công.
Một số module dual-channel của hệ thống IT8700P hỗ trợ Dynamic Power Distribution. Công suất có thể được phân phối giữa hai channel theo điều kiện vận hành thay vì bị cố định hoàn toàn cho từng phía.
Khả năng này giúp tăng mức sử dụng phần cứng trong các bài thử mà hai channel hiếm khi cùng đạt công suất cực đại. Tuy nhiên specification cụ thể phải kiểm tra theo đúng model module được lắp.
ITECH liệt kê các chức năng bảo vệ trên nền tảng IT8700P gồm OVP, OCP, OPP, OTP và chống đấu ngược. Mức bảo vệ cụ thể phụ thuộc module và điều kiện hoạt động.
Khi một channel thường xuyên báo protection, cần kiểm tra điện áp DUT, dòng, công suất, nhiệt độ, cực tính và khả năng của đúng module trước khi kết luận mainframe IT8702P bị hỏng.
Trang sản phẩm IT8700P hiện hành của ITECH ghi kích thước IT8702P khoảng 437 × 195,1 × 545mm. Một trang IT8700 cũ hơn và một số đại lý vẫn hiển thị kích thước 444,5 × 207 × 545,1mm.
Sự khác biệt này có thể liên quan revision hoặc dữ liệu của thế hệ trước. Khi cần thiết kế rack hoặc không gian lắp đặt chính xác, nên ưu tiên thông số của trang IT8700P hiện hành và kiểm tra trực tiếp chassis thực tế.
Các biểu hiện dưới đây là những sự cố có thể liên quan đến mainframe, module, kết nối, firmware, nguồn AC hoặc giao tiếp. Đây không phải khẳng định IT8702P có lỗi thiết kế.
Cần kiểm tra nguồn AC, dây nguồn, công tắc, cầu chì và phần nguồn nội bộ của mainframe trước khi kiểm tra sâu bo điều khiển.
Cần tắt nguồn, kiểm tra vị trí lắp module, connector giữa module và mainframe, sau đó khởi động lại để hệ thống quét module. Có thể đổi slot để phân biệt lỗi module với lỗi khe.
Cần xác nhận module là single-channel hay dual-channel. Số channel thực tế không nhất thiết bằng số module.
Kiểm tra cáp, thông số giao tiếp, IP, driver, baud rate, SCPI command và trạng thái Local/Remote trước khi kết luận interface phần cứng bị lỗi.
Cần kiểm tra expansion cable, Extended Mainframe Interface và thiết lập Expand Module trong menu IT8702P.
Các protection này thường liên quan module đang vận hành. Cần xác nhận voltage/current/power của DUT, điều kiện nhiệt và specification đúng module trước khi quy lỗi cho mainframe.
IT8702P có 4 khe để lắp bốn module tải điện tử tương thích.
Không hoàn toàn. Đây là mainframe 4 module. Tùy module một hoặc hai kênh, hệ thống có thể có tối đa 8 channel trong một khung.
Mainframe không có một mức voltage/current/power tải cố định. Các thông số này phụ thuộc module được lắp.
Có. Kết nối IT8703P cho phép hệ thống IT8702P mở rộng tới tối đa 16 channel.
Có. Ethernet cùng USB và RS232 là các giao tiếp tích hợp của mainframe.
Có. Thiết bị hỗ trợ giao tiếp từ xa và giao thức SCPI để tích hợp hệ thống kiểm tra.
Các module và nền tảng IT8700P hỗ trợ Dynamic Mode tới 25kHz. Specification thực tế phụ thuộc module đang sử dụng.
Nền tảng module IT8700P hỗ trợ OVP, OCP, OPP, OTP và chống đảo cực. Ngưỡng cụ thể phụ thuộc từng module.
IT8702P là main control unit có bảng điều khiển và giao tiếp. IT8703P là khung mở rộng được kết nối với IT8702P để tăng số module/channel.
ITECH IT8702P là mainframe tải điện tử DC đa kênh 4 khe, hỗ trợ tối đa 8 channel trong một khung và có thể mở rộng tới 16 channel bằng IT8703P. Thiết bị tích hợp VFD, bảng điều khiển trung tâm, Ethernet, USB, RS232 và hỗ trợ SCPI để xây dựng hệ thống kiểm tra tải tự động.
Khi IT8702P gặp tình trạng không khởi động, không nhận module, mất một slot, VFD lỗi, bàn phím không phản hồi, không kết nối Ethernet/USB/RS232 hoặc không nhận khung IT8703P, cần phân biệt lỗi mainframe với lỗi module tải trước khi sửa chữa.
Nếu cần kiểm tra nguồn mainframe, VFD, keypad, main control board, slot connector, Ethernet, USB, RS232, expansion interface, quạt hoặc các hạng mục liên quan đến bộ khung kết nối 04 tải điện tử ITECH IT8702P, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
