Bộ kit Hyte DIY LCD Y60 – Màn hình LCD 1920 x 515

Bộ kit Hyte DIY LCD Y60 – Màn hình LCD 1920 x 515

Thông tin cơ bản

• Loại sản phẩm: Bộ kit màn hình LCD cho case

• Thương hiệu: Hyte

• Model: Y60 DIY LCD Kit

• Mã sản phẩm (SKU): CS-HYTE-Y60LCD-DIY

• Danh mục: Phụ kiện case, mod case, màn hình LCD PC

• Đối tượng sử dụng: Người dùng case Hyte Y60 muốn nâng cấp màn hình LCD góc vát, build PC cá nhân hóa, hiển thị thông số hệ thống và video

Thông số kỹ thuật

• Dòng sản phẩm (panel): NV126B5M N42 V3.2

• Độ phân giải: 1920 x 515

• Độ phủ màu: 45% NTSC

• Chuẩn kết nối: eDP 1.2

• Công suất tiêu thụ: 2,9 W

• Kích thước màn hình: Thiết kế vừa khít góc vát của case Hyte Y60

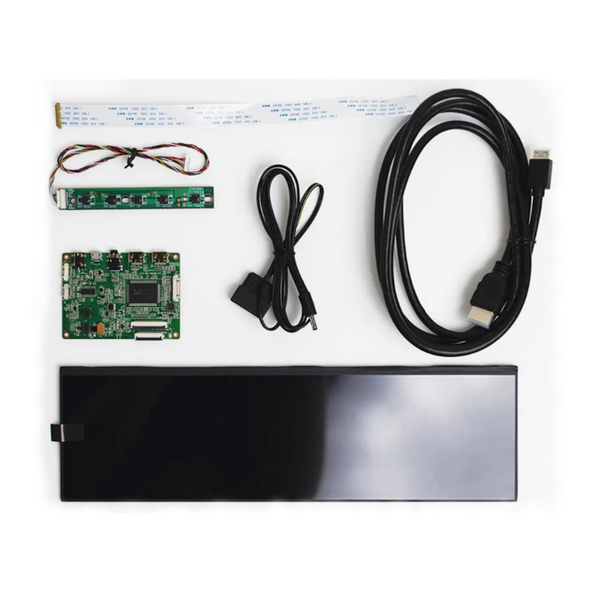

• Thành phần trong bộ kit:

  • 1 x Màn hình LCD độ phân giải cao

  • 1 x Bo mạch điều khiển chính (Control Board)

  • 1 x Bo mạch nút phụ (nếu có, tùy lô sản xuất)

  • 1 x Cáp nguồn (12V, kết nối Molex từ PSU)

  • 1 x Cáp dữ liệu eDP (ribbon cable)

  • 1 x Cáp mini HDMI to HDMI

  • 1 x Cáp kết nối control board

• Bảo hành: 12 tháng

Giới thiệu tổng quan sản phẩm

Bộ kit case Hyte DIY LCD Y60 là phụ kiện chính hãng do Hyte sản xuất, thiết kế riêng cho vỏ case Hyte Y60 có góc vát đặc trưng. Bộ kit cho phép người dùng lắp đặt một màn hình LCD độ phân giải 1920 x 515 vào vị trí góc vát của case, biến đây thành khu vực hiển thị thông số hệ thống, video wallpaper, hình ảnh hoặc GIF cá nhân hóa.

Điểm đáng chú ý là bộ kit chỉ cung cấp màn hình LCD, bo mạch điều khiển và cáp kết nối; người dùng cần tự chế (DIY) giá đỡ / khung gắn (thường qua in 3D hoặc gia công cơ khí) để cố định màn hình vào case.

Đặc điểm nổi bật của Bộ kit case Hyte DIY LCD Y60

Màn hình LCD độ phân giải cao 1920 x 515

Hyte Y60 DIY LCD Kit sử dụng tấm nền LCD có:

• Độ phân giải: 1920 x 515

• Độ phủ màu: 45% NTSC

• Chuẩn eDP: 1.2

Độ phân giải này đủ sắc nét để hiển thị:

• Thông số hệ thống (CPU/GPU temp, clock, load, RAM usage…)

• Video wallpaper, animation, GIF

• Hình ảnh cá nhân hóa, logo, thương hiệu

Với chiều dài phù hợp góc vát của Y60, màn hình tạo điểm nhấn công nghệ và thẩm mỹ rõ rệt cho build PC.

Thiết kế riêng cho case Hyte Y60

Bộ kit được thiết kế chỉ dành cho case Hyte Y60, với:

• Kích thước màn hình vừa khít góc vát đặc trưng của Y60

• Vị trí lắp đặt tối ưu, không che khuất linh kiện chính

• Tận dụng không gian “chết” ở góc case để làm màn hình hiển thị

Điều này giúp người dùng Y60 dễ dàng nâng cấp case mà không cần cắt gọt phức tạp, chỉ cần tập trung vào phần giá đỡ màn hình.

Kết nối eDP 1.2 và Mini HDMI

Màn hình LCD trong bộ kit sử dụng:

• Cáp eDP ribbon để truyền tín hiệu hình ảnh từ control board đến tấm nền

• Cổng Mini HDMI trên control board để nhận tín hiệu video từ nguồn phát (GPU, mini PC, HDMI stick…)

Người dùng có thể:

• Kết nối trực tiếp từ card đồ họa (qua cáp Mini HDMI to HDMI) để hiển thị nội dung từ PC

• Sử dụng nguồn video riêng (ví dụ: HDMI player, mini PC) nếu muốn

Sau khi cài đặt ban đầu, control board có thể không cần thiết trong một số cấu hình, vì màn hình sẽ tự động bật/tắt khi có nguồn và tín hiệu.

Nguồn 12V từ Molex PSU

Bộ kit sử dụng nguồn 12V lấy từ cáp Molex của bộ nguồn:

• Công suất tiêu thụ chỉ 2,9 W, rất thấp so với tổng công suất hệ thống

• Không yêu cầu adapter phức tạp, chỉ cần đầu Molex còn trống từ PSU

Việc lấy nguồn trực tiếp từ PSU giúp:

• Giảm số lượng dây adapter, tăng độ gọn gàng

• Đảm bảo nguồn ổn định cho màn hình hoạt động liên tục

Yêu cầu DIY giá đỡ / khung gắn

Một điểm quan trọng cần lưu ý:

• Bộ kit không kèm giá đỡ / khung gắn màn hình vào case

• Người dùng cần tự thiết kế và chế tạo giải pháp lắp đặt, phổ biến nhất là:

  • In 3D khung gắn (STL file do Hyte và cộng đồng cung cấp)

  • Gia công cơ khí (nhôm, acrylic, nhựa…)

  • Mod khung từ vật liệu có sẵn

Hyte cung cấp file STL để in 3D giá đỡ, cùng hướng dẫn lắp đặt chi tiết. Người dùng cần có kiến thức DIY cơ bản để đảm bảo màn hình được cố định chắc chắn, không rung, không che quạt hay linh kiện.

Cá nhân hóa cao với video, thông số, hình ảnh

Với màn hình LCD góc vát, người dùng có thể:

• Hiển thị thông số hệ thống theo thời gian thực (qua phần mềm monitoring + nguồn HDMI từ PC)

• Chạy video wallpaper, animation, GIF yêu thích

• Hiển thị logo, hình ảnh cá nhân hóa, theme theo game/phim

• Biến góc case thành “màn hình phụ” độc đáo

Đây là cách hiệu quả để biến case Hyte Y60 từ một vỏ máy thông thường thành trung tâm trưng bày công nghệ và cá tính.

Phù hợp với cấu hình nào?

Bộ kit Hyte DIY LCD Y60 phù hợp với:

• Người đang sử dụng case Hyte Y60 (bất kỳ phiên bản màu nào)

• Build PC gaming, workstation muốn có màn hình hiển thị thông số và hiệu ứng

• Người yêu thích mod case, DIY, in 3D khung gắn

• Build cần điểm nhấn công nghệ, cá nhân hóa cao

• Hệ thống có cổng HDMI dư trên GPU hoặc mainboard để cấp tín hiệu video

Lưu ý khi lắp và sử dụng Hyte Y60 DIY LCD Kit

Trước khi lắp, nên kiểm tra:

• Case có đúng là Hyte Y60 (kit chỉ dành cho Y60)

• Nguồn PSU còn đầu Molex trống để cấp 12V cho màn hình

• GPU hoặc mainboard còn cổng HDMI để cấp tín hiệu video

• File STL hoặc phương án gia công khung gắn màn hình

Sau khi lắp, nên kiểm tra:

• Màn hình cố định chắc chắn, không rung, không chạm quạt

• Cáp eDP, cáp nguồn, cáp HDMI đi gọn, không bị kẹp hoặc gập gắt

• Màn hình hiển thị đúng độ phân giải 1920 x 515

• Hình ảnh không bị méo, lệch, nhiễu

• Màn hình tự bật/tắt khi có/không có tín hiệu và nguồn

Dấu hiệu bộ kit cần được kiểm tra

Bộ kit nên được kiểm tra khi xuất hiện:

• Màn hình không lên nguồn, không sáng

• Hình ảnh bị méo, lệch, nhiễu, sọc

• Màn hình rung, lỏng lẻo khi case di chuyển

• Cáp eDP hoặc cáp nguồn bị lỏng, chập

• Khung gắn bị gãy, biến dạng, không giữ chắc màn hình

Các triệu chứng trên có thể liên quan đến:

• Nguồn 12V không ổn định hoặc cắm sai đầu Molex

• Cáp eDP cắm chưa đúng chiều, lỏng chân

• Tín hiệu HDMI không đúng độ phân giải hoặc tần số

• Khung gắn DIY không đủ cứng, thiết kế chưa tối ưu

Dịch vụ kiểm tra và hỗ trợ kỹ thuật tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra, tư vấn lắp đặt và cấu hình Bộ kit Hyte DIY LCD Y60, tập trung vào khả năng hiển thị, nguồn cấp và giải pháp khung gắn phù hợp với case Hyte Y60.

Các hạng mục hỗ trợ gồm:

• Kiểm tra màn hình LCD, control board, cáp kết nối

• Kiểm tra nguồn 12V từ Molex PSU

• Kiểm tra tín hiệu HDMI từ GPU/mainboard

• Kiểm tra độ phân giải, tần số quét phù hợp với panel

• Tư vấn khung gắn DIY (in 3D, gia công cơ khí)

• Kiểm tra nhiệt độ, độ ổn định khi hoạt động liên tục

• Tư vấn nội dung hiển thị (thông số hệ thống, video, hình ảnh)

Nếu màn hình không sáng, hình ảnh lỗi hoặc khung gắn không chắc, kỹ thuật viên sẽ kiểm tra đồng thời:

• Nguồn 12V, cáp Molex, control board

• Cáp eDP, cáp HDMI, cổng kết nối

• Khung gắn, vị trí lắp, khoảng cách với quạt và linh kiện

Quy trình kiểm tra tại Viện Máy Tính

• Kiểm tra ngoại quan: Đánh giá màn hình, control board, cáp, khung gắn.

• Kiểm tra nguồn: Test điện áp 12V từ Molex, dòng tiêu thụ.

• Kiểm tra tín hiệu: Test HDMI, độ phân giải, tần số quét.

• Kiểm tra lắp đặt: Test độ chắc chắn, khoảng cách với quạt, linh kiện.

• Tư vấn xử lý: Xác định nguyên nhân lỗi nguồn, tín hiệu, khung gắn và phương án xử lý phù hợp.

Viện Máy Tính – Địa Chỉ Bảo Hành & Sửa Chữa Uy Tín Hàng Đầu

Nếu Bộ kit Hyte DIY LCD Y60 gặp tình trạng màn hình không sáng, hình ảnh lỗi, khung gắn lỏng lẻo hoặc không vừa với case, nên kiểm tra đồng bộ toàn bộ hệ thống trước khi kết luận sản phẩm lỗi.

Màn hình LCD là thành phần ảnh hưởng trực tiếp đến thẩm mỹ và trải nghiệm cá nhân hóa của build PC. Do đó, việc kiểm tra kỹ thuật đúng cách sẽ giúp xác định nguyên nhân chính xác hơn thay vì thay thế ngay từ đầu.

Viện Máy Tính hỗ trợ kiểm tra, tư vấn lắp đặt, cấu hình bộ kit LCD cho case Hyte Y60, đồng thời tư vấn giải pháp khung gắn DIY phù hợp với từng build.

Hotline/Zalo kỹ thuật: 096789 1080

Kết luận

Bộ kit case Hyte DIY LCD Y60 là phụ kiện chính hãng dành riêng cho case Hyte Y60, cho phép người dùng lắp đặt màn hình LCD 1920 x 515 vào góc vát đặc trưng của case. Với độ phủ màu 45% NTSC, chuẩn eDP 1.2 và công suất chỉ 2,9 W, bộ kit đáp ứng tốt nhu cầu hiển thị thông số hệ thống, video wallpaper và hình ảnh cá nhân hóa.

Điểm cần lưu ý là bộ kit không kèm khung gắn, người dùng cần tự DIY giải pháp lắp đặt (in 3D, gia công cơ khí) dựa trên file STL và hướng dẫn của Hyte. Khi được lắp đúng cách, màn hình LCD góc vát sẽ biến case Y60 thành điểm nhấn công nghệ và thẩm mỹ nổi bật.

Để hệ thống vận hành ổn định, nên kiểm tra nguồn 12V từ Molex, tín hiệu HDMI từ GPU/mainboard, độ phân giải và khung gắn màn hình. Khi màn hình không sáng, hình ảnh lỗi hoặc khung gắn lỏng, việc kiểm tra nguồn, cáp kết nối và khung gắn sẽ giúp xác định nguyên nhân chính xác hơn.

Viện Máy Tính hỗ trợ kiểm tra, tư vấn lắp đặt, cấu hình bộ kit Hyte DIY LCD Y60, đồng thời tư vấn giải pháp khung gắn DIY phù hợp với từng build PC.
