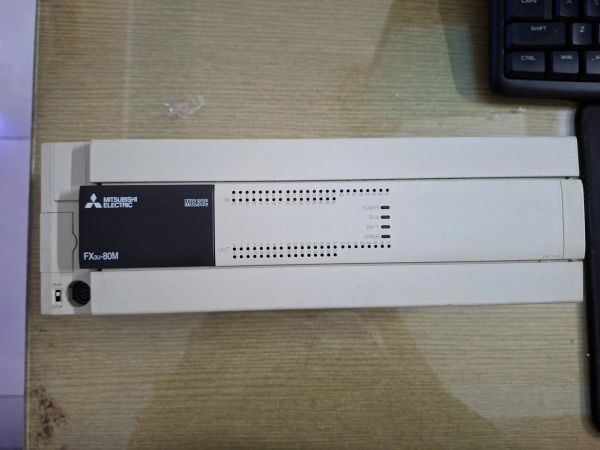

Mitsubishi Electric FX3U-80MR là PLC compact thuộc dòng MELSEC-F FX3U, được thiết kế cho các hệ thống điều khiển máy và tự động hóa công nghiệp cần số lượng I/O tương đối lớn. Main Unit tích hợp tổng cộng 80 điểm I/O gồm 40 Digital Input và 40 Relay Output, đồng thời cung cấp CPU, bộ nhớ chương trình và khả năng mở rộng ngay trong một thiết bị.
Tên “FX3U-80MR” mới xác định dòng CPU, tổng I/O và loại Relay Output nhưng chưa xác định nguồn cấp. Mitsubishi Electric có phiên bản FX3U-80MR/ES sử dụng nguồn 100–240VAC và FX3U-80MR/DS sử dụng nguồn 24VDC. Vì vậy khi nhập sản phẩm, sửa chữa hoặc mua thay thế cần đọc đầy đủ hậu tố trên tem PLC thay vì chỉ dựa vào phần FX3U-80MR.
Đối với phiên bản FX3U-80MR/ES thường gặp, PLC có 40 input 24VDC kiểu sink/source, 40 relay output, nguồn chính 100–240VAC, công suất tiêu thụ khoảng 50W, kích thước khoảng 285 × 90 × 86mm và khối lượng khoảng 1,2kg. Nền tảng FX3U còn có bộ nhớ chương trình 64.000 steps và tốc độ xử lý lệnh cơ bản khoảng 0,065µs/lệnh.
FX3U-80MR được Mitsubishi thiết kế với tổng cộng 80 I/O tích hợp, bao gồm 40 ngõ vào và 40 ngõ ra. Cấu hình này phù hợp cho máy có nhiều cảm biến, nút nhấn, công tắc hành trình, relay, contactor, van điện từ và những thiết bị ON/OFF khác mà không cần lắp ngay nhiều module I/O mở rộng.
40 input hỗ trợ kiểu sink/source, giúp PLC linh hoạt hơn khi phối hợp với cảm biến và mạch tín hiệu công nghiệp. Trong khi đó 40 output của phiên bản MR là relay nên có thể sử dụng với nhiều loại tải AC hoặc DC trong giới hạn điện của ngõ ra.
Số “80” trong tên model thể hiện tổng số điểm I/O, không phải 80 input. Đây là lỗi nhập thông số khá phổ biến. FX3U-80MR có đúng 40 input + 40 output.
FX3U-80MR/ES là phiên bản AC Power Supply/DC Input Type. Main Unit sử dụng nguồn 100–240VAC, có 40 input 24VDC sink/source và 40 relay output. Công suất tiêu thụ được Mitsubishi công bố khoảng 50W.
FX3U-80MR/DS vẫn có 80 I/O gồm 40 input và 40 relay output nhưng sử dụng nguồn chính 24VDC. Công suất tiêu thụ khoảng 45W theo catalogue dòng FX.
Hai PLC có CPU và cấu trúc I/O cùng họ nhưng nguồn cấp chính khác nhau. Vì vậy tuyệt đối không cấp trực tiếp 220VAC vào FX3U-80MR/DS và cũng không thể dùng 24VDC làm nguồn chính cho FX3U-80MR/ES.
Ký tự R phải được chú ý khi nhập sản phẩm. Nếu model là FX3U-80MT thì output chuyển sang transistor. Các đặc tính pulse output hoặc positioning trực tiếp của phiên bản transistor không được gán sang FX3U-80MR Relay Output.
FX3U-80MR/ES có 40 input số 24VDC hỗ trợ sink/source. Điều này cho phép hệ thống đấu nhiều loại cảm biến công nghiệp phù hợp, miễn là wiring chân common và S/S được thực hiện đúng theo sơ đồ Mitsubishi.
LED trạng thái input trên PLC giúp kỹ thuật viên quan sát nhanh tín hiệu tại các địa chỉ X. Nếu cảm biến ngoài đã ON nhưng LED input tương ứng không sáng, cần kiểm tra nguồn 24VDC, chân S/S, common, dây tín hiệu và kiểu NPN/PNP trước khi kết luận mạch input PLC bị hỏng.
Đối với những input được sử dụng cho tín hiệu tốc độ cao, khả năng thực tế phụ thuộc địa chỉ input, cách cấu hình high-speed counter và giới hạn của CPU. Không nên coi toàn bộ 40 input đều có cùng khả năng nhận xung tốc độ cao.
Ký hiệu MR xác nhận FX3U-80MR sử dụng Relay Output. Đây là lựa chọn phù hợp cho những hệ thống cần điều khiển relay trung gian, contactor, đèn báo, van điện từ hoặc các tải ON/OFF có nguồn AC/DC khác nhau trong giới hạn đầu ra.
Ưu điểm của relay output là khả năng cách ly và linh hoạt về loại nguồn tải. Nhược điểm là tiếp điểm cơ khí có tuổi thọ đóng cắt hữu hạn và tốc độ thấp hơn transistor output.
Khi điều khiển tải cảm như contactor hoặc solenoid, cần sử dụng phần tử chống xung phù hợp. Hồ quang và điện áp phản kháng của tải cảm có thể làm giảm tuổi thọ relay output nếu hệ thống không được bảo vệ đúng.
Relay Output sử dụng phần tử cơ khí nên không thích hợp để tạo chuỗi xung tốc độ cao trực tiếp cho servo hoặc stepper. Đây là khác biệt rất quan trọng giữa model MR và model MT.
Nếu máy cần điều khiển positioning bằng pulse train, kỹ thuật viên phải kiểm tra xem hệ thống đang dùng FX3U transistor output hay module positioning chuyên dụng. Không được lấy thông số pulse output của FX3U-80MT rồi mô tả cho FX3U-80MR.
Nền tảng FX3U có dung lượng bộ nhớ chương trình tối đa 64.000 steps. Bộ nhớ tích hợp là RAM và được backup bằng pin lithium bên trong PLC. Mitsubishi công bố tuổi thọ pin tham khảo khoảng 5 năm trong điều kiện tiêu chuẩn.
PLC hỗ trợ tùy chọn memory cassette dạng Flash như FX3U-FLROM theo phiên bản tương thích. Một số cassette hỗ trợ 64.000 steps và có thể được sử dụng cho sao lưu hoặc triển khai chương trình theo cấu hình của hệ thống.
FX3U cũng hỗ trợ sửa chương trình khi PLC đang RUN và chức năng bảo vệ bằng password/entry code. Trong công tác bảo trì, nên backup chương trình và parameter trước khi thay CPU, pin hoặc thực hiện thao tác với memory cassette.
Mitsubishi công bố thời gian xử lý Basic Instruction của FX3U khoảng 0,065µs mỗi lệnh. Applied Instruction có thời gian từ khoảng 0,642µs tới vài trăm µs tùy loại lệnh.
Tốc độ xử lý cao giúp dòng FX3U phù hợp với những chương trình điều khiển tuần tự có nhiều điều kiện logic. Tuy nhiên scan time thực tế phụ thuộc độ dài chương trình, số lượng applied instruction, interrupt, communication và các module đặc biệt được sử dụng.
FX3U-80MR đã có 80 I/O tích hợp nhưng vẫn hỗ trợ mở rộng hệ thống. Mitsubishi công bố nền tảng FX3U có thể điều khiển tới 384 I/O khi kết hợp remote I/O CC-Link hoặc AnyWire theo cấu hình phù hợp.
Ngoài Digital I/O, dòng FX3U hỗ trợ nhiều nhóm thiết bị mở rộng phục vụ analog control, temperature measurement, high-speed counting, positioning và network communication.
Không nên mô tả các chức năng mở rộng này là phần cứng mặc định có sẵn trên FX3U-80MR. Nhiều khả năng yêu cầu expansion board, special adapter hoặc special function block riêng.
FX3U có thể mở rộng truyền thông để kết nối HMI, biến tần, máy tính, thiết bị đo hoặc mạng điều khiển công nghiệp. Tùy cấu hình, hệ thống có thể sử dụng các board, adapter hoặc module dành cho RS-232, RS-422, RS-485 và các network khác của Mitsubishi.
Khi PLC mất kết nối HMI nhưng vẫn RUN bình thường, cần kiểm tra chính xác module hoặc board truyền thông đang sử dụng, parameter serial/network, baud rate, station number và dây tín hiệu trước khi xác định CPU bị lỗi.
40 input và 40 relay output phù hợp cho máy có nhiều cảm biến, công tắc, relay, contactor và van điện từ cần điều khiển tuần tự.
PLC có thể xử lý trạng thái cảm biến, liên động motor, lỗi bảo vệ và trình tự chạy/dừng của nhiều nhánh băng tải.
Bộ nhớ 64K steps và tốc độ CPU FX3U phù hợp cho chương trình điều khiển máy có nhiều timer, counter, sequence và điều kiện liên động.
Khả năng mở rộng I/O, analog và communication giúp FX3U-80MR có thể làm CPU trung tâm cho nhiều hệ thống máy tự động hóa.
Các tình trạng dưới đây là những sự cố PLC công nghiệp có thể phát sinh do nguồn điện, relay output, pin, terminal, wiring, chương trình hoặc module mở rộng. Đây không phải khẳng định Mitsubishi FX3U-80MR có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Trước tiên phải xác định chính xác hậu tố. FX3U-80MR/ES sử dụng 100–240VAC, trong khi FX3U-80MR/DS dùng 24VDC. Cấp sai loại nguồn có thể gây hư hỏng nghiêm trọng. Nếu nguồn đúng nhưng POWER không sáng, cần kiểm tra terminal, cầu chì và mạch nguồn.
Cần kết nối phần mềm lập trình để đọc diagnostic, kiểm tra chương trình, parameter, watchdog, lỗi module hoặc vùng memory. Không nên reset hoặc xóa chương trình trước khi backup dữ liệu hiện có.
Kiểm tra nguồn 24VDC, S/S, common, loại cảm biến, dây tín hiệu và LED X. Nếu wiring đúng nhưng chỉ một channel không nhận, mạch input tương ứng có thể cần kiểm tra.
LED Y thể hiện CPU đã ra lệnh logic nhưng chưa chứng minh tiếp điểm relay thực tế còn tốt. Cần kiểm tra common output, nguồn tải, terminal và continuity của relay output.
Đóng cắt tải vượt giới hạn, tải cảm hoặc số lần thao tác lớn có thể làm tiếp điểm relay mòn hoặc dính. Cần kiểm tra tải và phần tử chống xung trước khi thay relay.
Pin lithium liên quan đến việc backup RAM và dữ liệu cần duy trì. Cần sao lưu chương trình và thực hiện thay pin đúng quy trình để giảm nguy cơ mất dữ liệu.
Cần kiểm tra communication board/adapter, baud rate, protocol, station number, wiring và parameter của thiết bị kết nối. Nếu CPU vẫn RUN và I/O hoạt động, sự cố có thể chỉ nằm ở lớp communication.
Theo thông tin vòng đời hiện hành của Mitsubishi Electric, FX3U-80MR/ES đang được xếp vào nhóm dự kiến ngừng sản xuất. Hãng công bố thời điểm kết thúc nhận đơn dự kiến tháng 03/2028 và thời điểm ngừng sản phẩm dự kiến tháng 09/2028, tùy tình trạng kinh doanh tại từng thị trường.
Mitsubishi hiện liệt kê FX5U-80MR/ES là một trong các model thay thế cho FX3U-80MR/ES. Tuy nhiên chuyển từ FX3U sang FX5U không nên được xem là thay trực tiếp mà không kiểm tra chương trình, wiring, module mở rộng, communication và compatibility của toàn bộ máy.
PLC có tổng cộng 80 I/O tích hợp, gồm 40 Digital Input và 40 Relay Output.
Phải xem hậu tố. FX3U-80MR/ES sử dụng nguồn 100–240VAC, còn FX3U-80MR/DS sử dụng nguồn 24VDC.
Ký hiệu MR xác định output là Relay. Dòng FX3U-80MT mới sử dụng transistor output.
Không. Số 80 thể hiện tổng số I/O. PLC có 40 input và 40 output.
Nền tảng FX3U hỗ trợ tối đa 64.000 steps chương trình trong built-in RAM.
40 output tích hợp là relay nên không phù hợp cho pulse train tốc độ cao. Ứng dụng positioning cần sử dụng phiên bản transistor hoặc module positioning phù hợp.
Có. Nền tảng FX3U hỗ trợ I/O extension và remote I/O; Mitsubishi công bố hệ thống có thể điều khiển tới 384 điểm trong cấu hình tương thích.
Mitsubishi hiện liệt kê FX5U-80MR/ES là một model thay thế. Việc chuyển đổi cần kiểm tra chương trình, module, communication và wiring thực tế.
Mitsubishi FX3U-80MR là PLC MELSEC-F có 80 I/O tích hợp gồm 40 input và 40 relay output, bộ nhớ chương trình 64K steps và tốc độ Basic Instruction khoảng 0,065µs. Phiên bản FX3U-80MR/ES sử dụng nguồn 100–240VAC, trong khi FX3U-80MR/DS sử dụng nguồn 24VDC nên cần kiểm tra đầy đủ hậu tố trước khi sửa chữa hoặc thay thế.
Khi PLC gặp tình trạng mất nguồn, không RUN, báo ERROR, Input không nhận tín hiệu, Relay Output không đóng hoặc bị dính, mất chương trình, báo lỗi pin, mất giao tiếp HMI/biến tần hoặc không nhận module mở rộng, cần kiểm tra nguồn, wiring, terminal, chương trình, pin và thiết bị ngoại vi trước khi xác định bo mạch PLC bị hỏng.
Nếu cần kiểm tra mạch nguồn, CPU, Digital Input, Relay Output, terminal, battery, memory, communication board hoặc expansion bus của Mitsubishi FX3U-80MR/ES hoặc FX3U-80MR/DS, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
