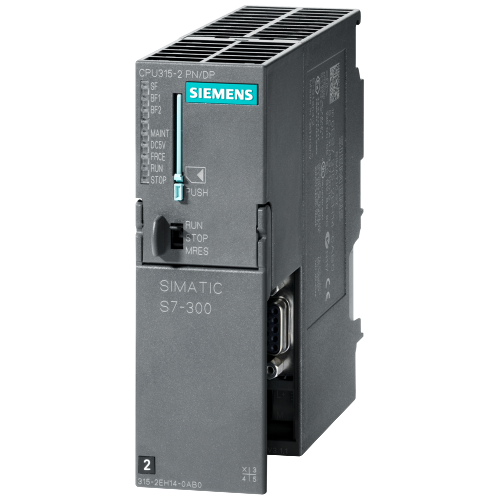

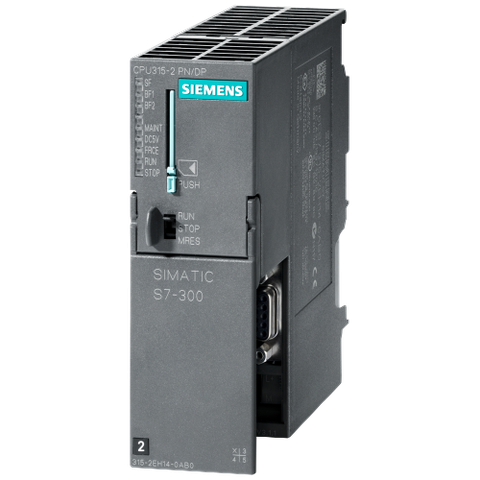

Bộ lập trình PLC S7-300 CPU 315-2PN/DP 6ES7315-2EH14-0AB0

Trong một hệ thống tự động hóa, CPU PLC là nơi tiếp nhận chương trình, xử lý dữ liệu và điều phối các thiết bị kết nối. Siemens SIMATIC S7-300 CPU 315-2 PN/DP – mã 6ES7315-2EH14-0AB0 hướng đến những hệ thống cần khả năng xử lý cao hơn cùng PROFINET và PROFIBUS DP được tích hợp trên CPU.

Thiết bị phù hợp để duy trì hoặc mở rộng các hệ thống điều khiển sử dụng nền tảng S7-300, đặc biệt khi hệ thống cần trao đổi dữ liệu qua mạng công nghiệp và quản lý nhiều module I/O.

Thông số kỹ thuật chính

• Dòng sản phẩm: SIMATIC S7-300
• CPU: 315-2 PN/DP
• Mã sản phẩm: 6ES7315-2EH14-0AB0
• Bộ nhớ làm việc: 384 KB
• Nguồn cấp: 24 V DC
• Giao tiếp: MPI/DP và PROFINET
• PROFINET: 2 cổng RJ45 tích hợp
• PROFIBUS DP: tích hợp trên giao diện MPI/DP
• Tốc độ xử lý: tùy theo loại lệnh và cấu hình chương trình
• Thẻ nhớ: Micro Memory Card
• Khối lượng: khoảng 0,33 kg
• Dòng CPU S7-300 dùng trong các hệ thống điều khiển tự động hóa công nghiệp

Điểm đáng chú ý: PROFINET và PROFIBUS DP tích hợp

CPU 315-2 PN/DP có lợi thế khi làm việc trong hệ thống sử dụng đồng thời các chuẩn mạng công nghiệp phổ biến.

PROFINET sử dụng kết nối Ethernet công nghiệp, phù hợp để trao đổi dữ liệu giữa PLC với các thiết bị mạng, HMI hoặc những thành phần tự động hóa có hỗ trợ tương ứng.

Trong khi đó, PROFIBUS DP phù hợp với nhiều hệ thống S7-300 đang vận hành và các thiết bị trường được triển khai từ trước.

Việc có cả hai giao diện giúp CPU có thể đảm nhận vai trò kết nối trong những hệ thống có kiến trúc mạng khác nhau.

Bộ nhớ 384 KB cho chương trình điều khiển

CPU 315-2 PN/DP được trang bị 384 KB bộ nhớ làm việc, cho phép xử lý chương trình và dữ liệu trong hệ thống theo cấu hình thiết kế.

Đối với hệ thống tự động hóa, dung lượng bộ nhớ không nên được xem xét riêng lẻ. Cần tính đến:

• Kích thước chương trình PLC.
• Số lượng module.
• Số lượng biến.
• HMI và các thiết bị giao tiếp.
• Dữ liệu cần lưu trữ.
• Cấu trúc chương trình hiện tại.

Đây là lý do việc đối chiếu CPU đang sử dụng trước khi thay thế rất quan trọng.

Hai cổng PROFINET tích hợp

CPU được trang bị 2 cổng Ethernet/PROFINET, tạo thuận lợi cho việc triển khai mạng trong hệ thống tự động hóa.

Tùy kiến trúc mạng, các cổng này có thể được sử dụng để kết nối CPU với các thành phần mạng phù hợp.

Khi triển khai thực tế, cần kiểm tra cấu hình IP, thiết bị mạng, cáp Ethernet công nghiệp và thiết lập phần mềm để tránh trường hợp phần cứng đã kết nối nhưng PLC vẫn không giao tiếp được.

Ứng dụng trong hệ thống tự động hóa

CPU 315-2 PN/DP có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp như:

• Máy móc tự động.
• Dây chuyền sản xuất.
• Hệ thống băng tải.
• Máy đóng gói.
• Điều khiển thiết bị công nghiệp.
• Hệ thống thu thập và xử lý tín hiệu.
• Hệ thống HMI – PLC.
• Mạng điều khiển sử dụng PROFINET.
• Hệ thống hiện hữu sử dụng PROFIBUS DP.
• Các tủ điều khiển xây dựng trên nền tảng S7-300.

Ứng dụng thực tế phụ thuộc vào chương trình PLC, module I/O và cấu trúc mạng của từng hệ thống.

PROFINET phù hợp với hệ thống cần kết nối Ethernet

Một trong những lý do CPU 315-2 PN/DP được quan tâm là khả năng tích hợp PROFINET.

So với việc phải bổ sung một module giao tiếp riêng, CPU có sẵn giao diện mạng giúp việc thiết kế hệ thống trở nên thuận tiện hơn trong những cấu hình phù hợp.

PROFINET cũng tạo điều kiện để PLC giao tiếp với các thiết bị như:

• HMI.
• Máy tính công nghiệp.
• Thiết bị I/O.
• Biến tần.
• Thiết bị tự động hóa.
• Các thành phần mạng hỗ trợ PROFINET.

Tuy nhiên, việc kết nối thành công vẫn phụ thuộc vào cấu hình địa chỉ mạng và khả năng tương thích của toàn bộ hệ thống.

Lưu ý khi thay CPU cho hệ thống S7-300

Nếu CPU cũ gặp lỗi, không nên chỉ tìm một CPU có tên gần giống rồi thay trực tiếp.

Cần đối chiếu:

Mã MLFB:
6ES7315-2EH14-0AB0.

Firmware:
Phiên bản firmware có thể ảnh hưởng đến khả năng tương thích với chương trình và thiết bị.

Bộ nhớ:
Cần kiểm tra dung lượng bộ nhớ và Micro Memory Card đang sử dụng.

Giao tiếp:
Xác định hệ thống đang sử dụng PROFINET, PROFIBUS DP hay cả hai.

Module:
Đối chiếu các module I/O và cấu hình rack hiện tại.

Chương trình:
Kiểm tra chương trình PLC và cấu hình phần cứng trước khi đưa CPU mới vào hệ thống.

Đặc biệt với máy móc đang sản xuất, việc thay CPU mà chưa kiểm tra cấu hình có thể khiến hệ thống không thể vận hành như trước.

Viện Máy Tính hỗ trợ kiểm tra gì cho hệ thống PLC?

Với thiết bị PLC công nghiệp, sự cố có thể xuất phát từ nhiều thành phần khác nhau. Vì vậy, Viện Máy Tính tập trung vào việc kiểm tra và khoanh vùng nguyên nhân, thay vì chỉ nhìn vào CPU.

Một số nhu cầu có thể được hỗ trợ gồm:

• Kiểm tra máy tính kết nối với PLC.
• Kiểm tra cổng Ethernet.
• Kiểm tra kết nối mạng.
• Kiểm tra cáp kết nối.
• Kiểm tra driver và phần mềm liên quan.
• Kiểm tra tình trạng nhận thiết bị.
• Hỗ trợ xác định lỗi giao tiếp.
• Kiểm tra máy tính công nghiệp.
• Tư vấn cấu hình thiết bị trước khi thay thế.
• Hỗ trợ xử lý các vấn đề liên quan đến máy tính điều khiển.

Không kết nối được PLC? Đừng vội thay CPU

Một tình huống khá phổ biến là kỹ thuật viên không thể kết nối máy tính với PLC và nghi ngờ CPU đã hỏng.

Nhưng nguyên nhân có thể nằm ở:

• Cáp mạng.
• Cổng Ethernet.
• Thiết lập IP.
• Card mạng máy tính.
• Driver.
• Phần mềm lập trình.
• Cấu hình mạng.
• Thiết bị trung gian.
• Hoặc chính CPU.

Viện Máy Tính có thể hỗ trợ kiểm tra các thành phần phía máy tính và kết nối để giúp xác định lỗi nằm ở đâu.

Nếu nguyên nhân không nằm ở CPU thì việc thay PLC sẽ trở thành một khoản chi phí không cần thiết.

Hỗ trợ máy tính và phần mềm phục vụ lập trình PLC

Máy tính sử dụng để lập trình và giám sát PLC cũng cần được kiểm tra phù hợp với môi trường làm việc.

Viện Máy Tính có thể hỗ trợ các vấn đề như:

• Máy tính không nhận kết nối mạng.
• Ethernet hoạt động không ổn định.
• Lỗi driver.
• Lỗi cổng mạng.
• Phần mềm không nhận thiết bị.
• Không thiết lập được kết nối.
• Máy tính hoạt động chậm khi chạy phần mềm kỹ thuật.
• Cần nâng cấp RAM hoặc ổ lưu trữ cho máy tính điều khiển.

Với máy tính công nghiệp đã sử dụng nhiều năm, việc kiểm tra và nâng cấp đúng thành phần đôi khi có thể giải quyết vấn đề mà không cần thay toàn bộ máy.

Tư vấn trước khi mua hoặc thay thế

CPU PLC là linh kiện có liên quan trực tiếp đến cấu trúc điều khiển. Vì vậy, trước khi mua một mã CPU thay thế, nên cung cấp đầy đủ thông tin của thiết bị đang sử dụng.

Viện Máy Tính có thể hỗ trợ kiểm tra thông tin như:

• Mã CPU.
• Mã module.
• Hình ảnh thiết bị.
• Cấu hình máy tính kết nối.
• Phương thức giao tiếp.
• Tình trạng lỗi.
• Nhu cầu thay thế.

Từ đó có thể xác định rõ hơn liệu cần thay CPU, xử lý kết nối hay kiểm tra một thành phần khác.

Khi nào nên kiểm tra hệ thống?

Bạn nên cân nhắc kiểm tra khi hệ thống xuất hiện các tình trạng:

• PLC không giao tiếp với máy tính.
• Không kết nối được PROFINET.
• Mất kết nối Ethernet.
• Thiết bị trên mạng không nhận PLC.
• Phần mềm không thể kết nối CPU.
• Hệ thống báo lỗi sau khi thay thiết bị.
• CPU cũ cần tìm thiết bị thay thế.
• Máy tính điều khiển hoạt động không ổn định.
• Cần nâng cấp máy tính phục vụ hệ thống PLC.

Với các hệ thống đang vận hành, nên kiểm tra cấu hình trước khi tháo hoặc thay CPU để hạn chế ảnh hưởng đến hoạt động của dây chuyền.

Tổng kết

Siemens SIMATIC S7-300 CPU 315-2 PN/DP 6ES7315-2EH14-0AB0 phù hợp với các hệ thống điều khiển cần CPU S7-300 có bộ nhớ 384 KB cùng khả năng giao tiếp PROFINET và PROFIBUS DP. Đây là lựa chọn đáng chú ý đối với những hệ thống S7-300 đang vận hành và cần duy trì cấu trúc điều khiển hiện có.

Tuy nhiên, với PLC công nghiệp, việc lựa chọn thiết bị không nên chỉ dựa vào tên CPU. Mã sản phẩm, firmware, chương trình, module I/O, cấu trúc mạng và thiết bị kết nối đều cần được đối chiếu trước khi thay thế.

Nếu cần kiểm tra máy tính kết nối PLC, xử lý lỗi Ethernet, kiểm tra thiết bị ngoại vi, tư vấn cấu hình hoặc hỗ trợ máy tính phục vụ hệ thống điều khiển, Viện Máy Tính có thể hỗ trợ theo tình trạng thực tế. Hotline Viện Máy Tính: 0967891080
