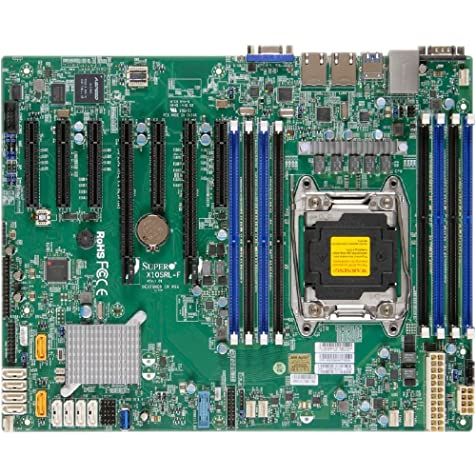

Bo Mạch Chủ Máy Chủ Supermicro X10srl-f

Dòng sản phẩm

MBD-X10SRL-F -B

X10SRL-F (Gói số lượng lớn)

Số liệu thống kê vật lý

Yếu tố hình thức

ATX

Kích thước

12 "x 9,6", (30,5cm x 24,4cm)

Bộ xử lý / Bộ nhớ đệm

CPU

Ổ cắm đơn R3 (LGA 2011) hỗ trợ bộ xử lý Intel® Xeon® E5-2600 v4 † / v3, E5-1600 v3

Cores / Cache

Lên đến 22 lõi † / Lên đến 55MB † Cache

Ghi chú

** Bo mạch chủ hỗ trợ TDP tối đa này. Vui lòng xác minh hệ thống của bạn có thể hỗ trợ nhiệt.

Bộ nhớ hệ thống

Dung lượng bộ nhớ

Khe cắm DIMM 8x 288 chân DDR4
Lên đến 1TB ECC 3DS LRDIMM
Lên đến 512GB ECC LRDIMM
Lên đến 256GB ECC RDIMM

Loại bộ nhớ

2400 † / 2133/1866 / 1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM mạ vàng

Kích thước DIMM

3DS LRDIMM: 128GB
LRDIMM: 64GB, 32GB
RDIMM: 32GB, 16GB, 8GB, 4GB

Điện áp bộ nhớ

1,2 V

Phát hiện lỗi

Sửa lỗi bit đơn
Phát hiện lỗi bit kép (sử dụng bộ nhớ ECC)

Thiết bị trên bo mạch

Chipset

Bộ chip Intel® C612

SATA

SATA3 (6Gbps) qua bộ điều khiển C612 Hỗ trợ
RAID 0, 1, 5, 10

IPMI

Hỗ trợ Giao diện quản lý nền tảng thông minh v.2.0
IPMI 2.0 với phương tiện ảo qua mạng LAN và hỗ trợ KVM qua mạng LAN
ASPEED AST2400 BMC

Bộ điều khiển mạng

Intel® i210 Dual Port Gigabit Ethernet
hỗ trợ đầu ra 10BASE-T, 100BASE-TX và 1000BASE-T, RJ45

Đồ họa

ASPEED AST2400 BMC

Đầu ra đầu vào

SATA

10x cổng SATA3 (6Gbps)

LAN

2x cổng LAN RJ45 Gigabit Ethernet
1x Cổng LAN IPMI chuyên dụng RJ45

USB

4x cổng USB 3.0 (2 phía sau + 1 qua đầu cắm + 1 Loại A)
8x cổng USB 2.0 (2 phía sau + 6 qua đầu cắm)

Video

1x cổng VGA

Cổng nối tiếp / Tiêu đề

1x cổng nối tiếp, 1x tiêu đề

SuperDOM

2x cổng SuperDOM (Disk on Module) với nguồn tích hợp

TPM

1x TPM 1.2 Đầu cắm 20 chân

Khe mở rộng

PCI-Express

2x khe PCI-E 3.0 x8 (trong x16)
2x khe PCI-E 3.0 x8
2x khe PCI-E 3.0 x4 (trong x8)
  Tự động chuyển sang 1 x8 và 1 x0
1x khe PCI-E 2.0 x4 (trong x8)

BIOS hệ thống

Loại BIOS

128Mb SPI Flash EEPROM với AMI BIOS

Các tính năng của BIOS

Cắm và chạy (PnP)
APM 1.2
DMI 2.3
PCI 2.3
ACPI 1.0 / 2.0 / 3.0 / 4.0
Hỗ trợ bàn phím USB
Phần cứng BIOS Bảo vệ chống vi rút
SMBIOS 2.7.1
UEFI 2.3.1
RTC (Đồng hồ thời gian thực) Đánh thức

Ban quản lý

Phần mềm

Trình quản lý nút Intel®
IPMI 2.0 với hỗ trợ KVM
SuperDoctor® 5
Watch Dog
NMI
SPM
SUM

Cấu hình nguồn

Bàn phím quản lý nguồn ACPI Đánh thức
từ chế độ Soft-Off
Quạt CPU tự động tắt ở chế độ ngủ Chế độ
bật nguồn để khôi phục nguồn AC
